La rugosidad superficial en piezas robóticas debe definirse por función, no aplicarse igual a todas las superficies.

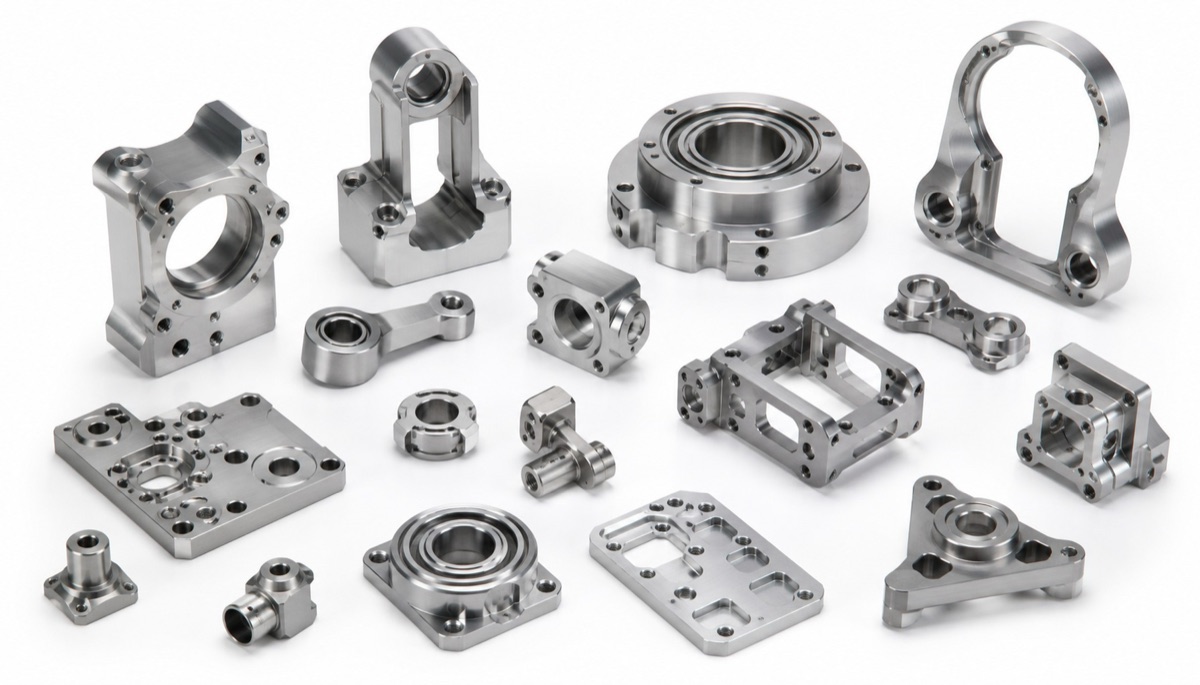

La rugosidad superficial de piezas roboticas mecanizadas no consiste en dejar todas las caras como espejo. Lo correcto es revisar que funcion cumple cada superficie en el conjunto y asignar un valor Ra realista para esa funcion.
Alojamientos de rodamientos, agujeros de pasador, superficies deslizantes, caras de sellado, planos para sensores, tapas visibles y cavidades de aligeramiento no necesitan el mismo acabado. Un plano que pide Ra 0.8 en toda la pieza puede parecer riguroso, pero puede aumentar tiempo de mecanizado, desgaste de herramienta, pulido e inspeccion sin mejorar el montaje.
OEMach revisa la rugosidad junto con tolerancias, GD&T, rebabas, tratamiento superficial y metodo de inspeccion. Asi se aprietan las superficies que influyen en la funcion y se mantienen practicas las zonas no criticas.
Zonas de rugosidad recomendadas
| Tipo de superficie | Rugosidad típica | Ubicaciones comunes | Qué verificar |
|---|---|---|---|
| Agujeros de rodamiento y localizacion | Ra 0.4 a Ra 0.8 | Alojamientos de articulacion, pasadores, casquillos de precision | Diametro, redondez, coaxialidad, rebabas y Ra medido |
| Caras de montaje y datums | Ra 0.8 a Ra 1.6 | Tapas de motor, asientos de sensor, soportes IMU, interfaces de reductores | Planitud, perpendicularidad, chaflanes y estado despues del acabado |
| Superficies deslizantes o de desgaste | Ra 0.4 a Ra 0.8, o segun par de friccion | Guias, patines, zonas de contacto | Materiales, lubricacion, recubrimiento o endurecimiento |
| Caras visibles y anodizadas | Ra 1.6 a Ra 3.2 antes de granallado o segun acuerdo | Soportes y tapas de aluminio visibles | Direccion de marcas, granallado, color y criterios de rayas |
| Cavidades y zonas de holgura | Ra 3.2 o acabado mecanizado | Cavidades internas, aligeramientos, zonas sin contacto | Evitar ajustes innecesarios que suben coste y plazo |
Por qué más liso no siempre es mejor

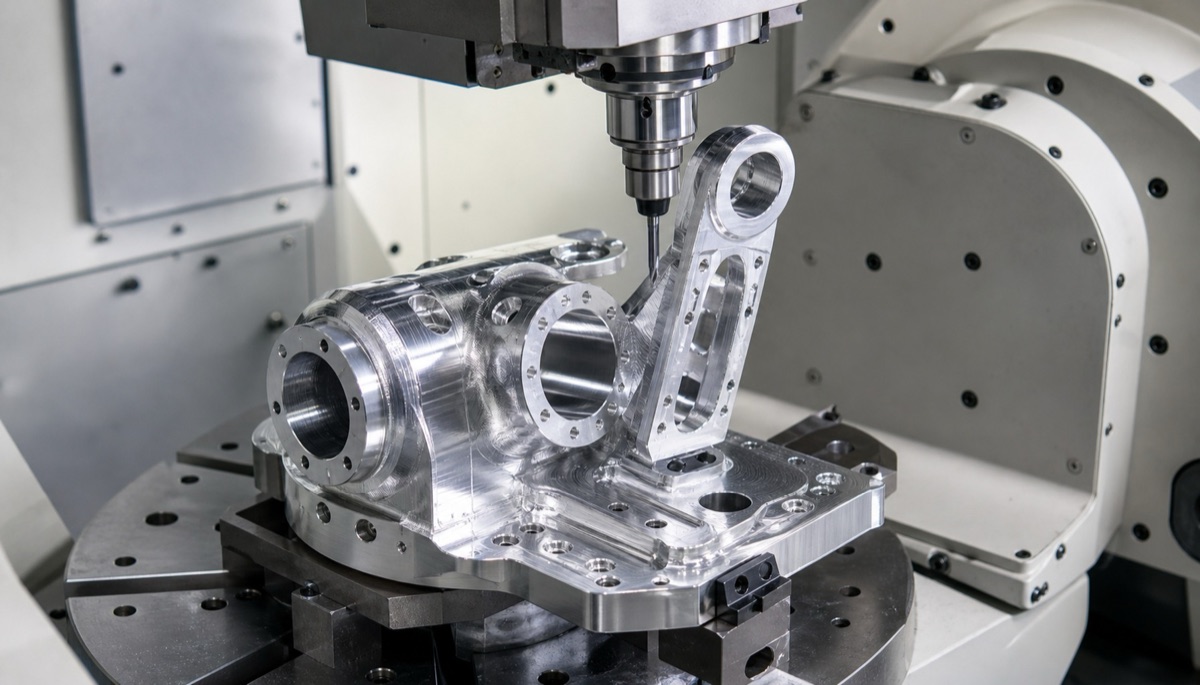

Un Ra menor normalmente requiere pasadas de acabado mas lentas, herramientas mas finas, menor paso lateral, mandrinado, rectificado, pulido o manipulacion adicional. En una cavidad no critica, eso puede encarecer la pieza sin cambiar ajuste, resistencia ni movimiento.
Algunas superficies funcionales necesitan la textura correcta, no el numero mas bajo posible. Una superficie deslizante puede depender de la lubricacion. Una cara para adhesivo o recubrimiento puede perder adherencia si se pule demasiado. Una pieza anodizada y granallada puede verse irregular si antes no se controlo la direccion de las marcas.
Por eso la rugosidad debe vincularse a la funcion. En robotica suelen merecer control estricto los alojamientos de rodamientos, agujeros de posicionamiento, datums, interfaces de sensores y zonas de contacto en movimiento.
La rugosidad debe revisarse con tolerancias y rebabas
Ra por si solo no garantiza calidad de montaje. Un alojamiento de rodamiento con buen acabado puede fallar si la redondez, el diametro o la coaxialidad son inestables. Una cara brillante puede cargar mal un sensor si la planitud no es correcta.
Las rebabas tambien importan. Entradas de agujero, agujeros cruzados, bordes finos, ranuras y roscas pueden sentirse asperos en montaje aunque el Ra medido sea aceptable. En prototipos y lotes pequenos, las notas de rugosidad deben revisarse con chaflanes, desbarbado, limpieza y datums de inspeccion.
El material y el acabado tambien influyen. El aluminio puede cambiar despues de anodizado o granallado, el inoxidable puede mostrar desgarros si la herramienta esta gastada y plasticos como PEEK requieren otra estrategia de rebabas.
Método práctico de revisión DFM
En una revision de un componente de articulacion robotica, el requisito inicial trataba toda la pieza como una pieza de alto acabado. Al separar superficies funcionales, el alojamiento de rodamiento clave quedo con Ra mas estricto y control de diametro y redondez, la cara de montaje recibio una exigencia practica de Ra y planitud, y las cavidades internas se aceptaron como mecanizadas.

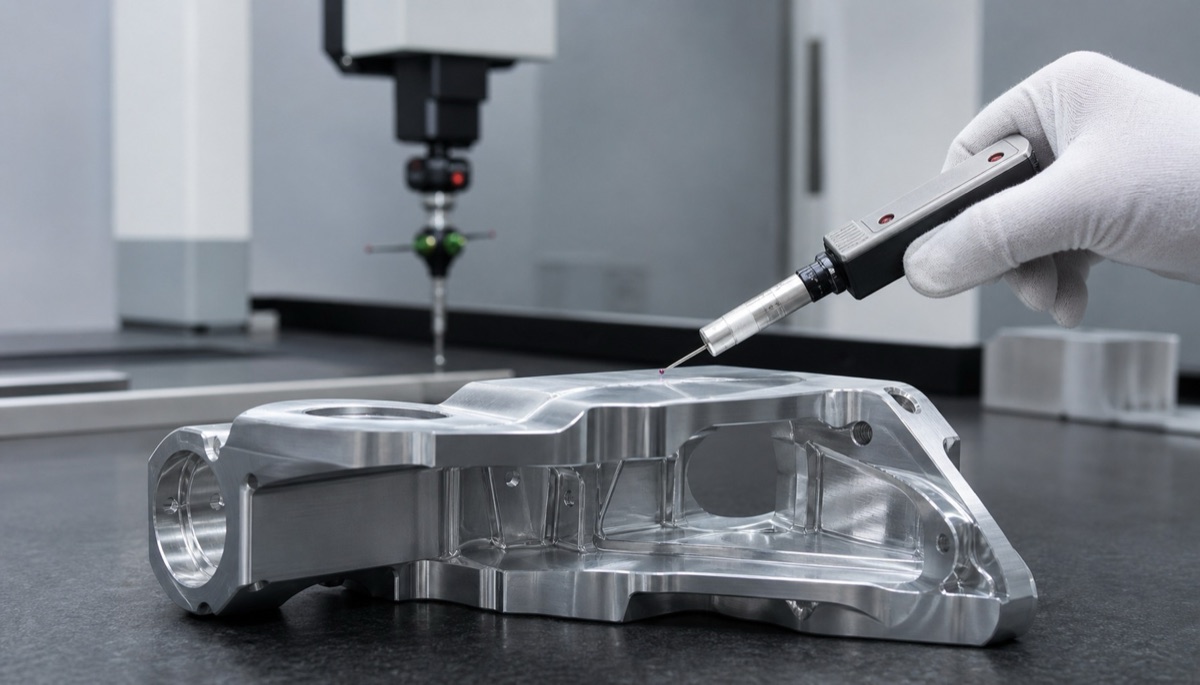

La especificacion no se debilito; se hizo mas clara. El equipo de mecanizado sabia donde invertir tiempo, calidad sabia que superficies necesitaban registro medido y compras evitaba pagar acabado innecesario en zonas ocultas.
Para pedidos repetidos, OEMach conserva datos de primera pieza, notas de rugosidad, decisiones de trayectoria y requisitos de acabado para repetir el mismo criterio en el siguiente lote.
Qué marcar antes de enviar la RFQ
Separe las superficies funcionales: localizacion, rotacion, deslizamiento, sellado, montaje, estetica y holgura no deben compartir una nota global sin criterio.
Coloque el Ra junto a las tolerancias y GD&T relacionadas, sobre todo en alojamientos de rodamientos, pasadores, planos datum y caras para sensores.
Aclare si la rugosidad se acepta antes o despues de anodizado, granallado, niquelado, tratamiento termico o pulido.
En caras criticas, indique posicion y direccion de medicion para que el resultado represente el uso real.
Cuando una superficie no sea critica, evite sobreespecificarla. El tiempo ahorrado puede dedicarse a las superficies que realmente controlan el rendimiento del robot.
FAQ
Todas las piezas robóticas deben usar Ra 0.8?
No. Ra 0.8 puede ser util en superficies funcionales seleccionadas, pero muchas cavidades y caras visibles no necesitan ese nivel.
Qué rugosidad es común en alojamientos de rodamientos?
Muchos alojamientos usan Ra 0.4 a Ra 0.8, pero diametro, redondez, coaxialidad y rebabas son igual de importantes.
Cómo especificar superficies de aluminio anodizado?
Defina el aspecto final y la etapa de aceptacion. Marcas de herramienta, granallado, espesor de anodizado, enmascarado y rayas pueden importar mas que un Ra aislado.
La rugosidad puede afectar el montaje?
Si. Puede influir en ajuste de rodamientos, deslizamiento, sellado, apoyo de sensores, adhesion de recubrimientos y sensacion durante el montaje.
OEMach puede ayudar a definir rugosidad?
Si. OEMach puede revisar planos y separar superficies funcionales, valores Ra practicos, notas de desbarbado e inspeccion antes del mecanizado.
Resumen
La rugosidad superficial de piezas roboticas debe especificarse por funcion. Conviene endurecer Ra donde lo exigen ajuste, deslizamiento, sellado, contacto datum o montaje de sensores, y mantener practicas las zonas no criticas. Esta estrategia reduce coste innecesario y facilita mecanizado, inspeccion y repeticion.
