Technischer Leitfaden zur CNC-Bearbeitung von Detektorgehäusen, Positionierschlitten und Kollimatorhaltern für medizinische Bildgebung, mit Fokus auf Stabilität, Bezugssysteme, dünnwandige Rahmen, Prüfung und saubere Lieferung.
Warum Bildgebungskomponenten stabile CNC-Prozesse brauchen

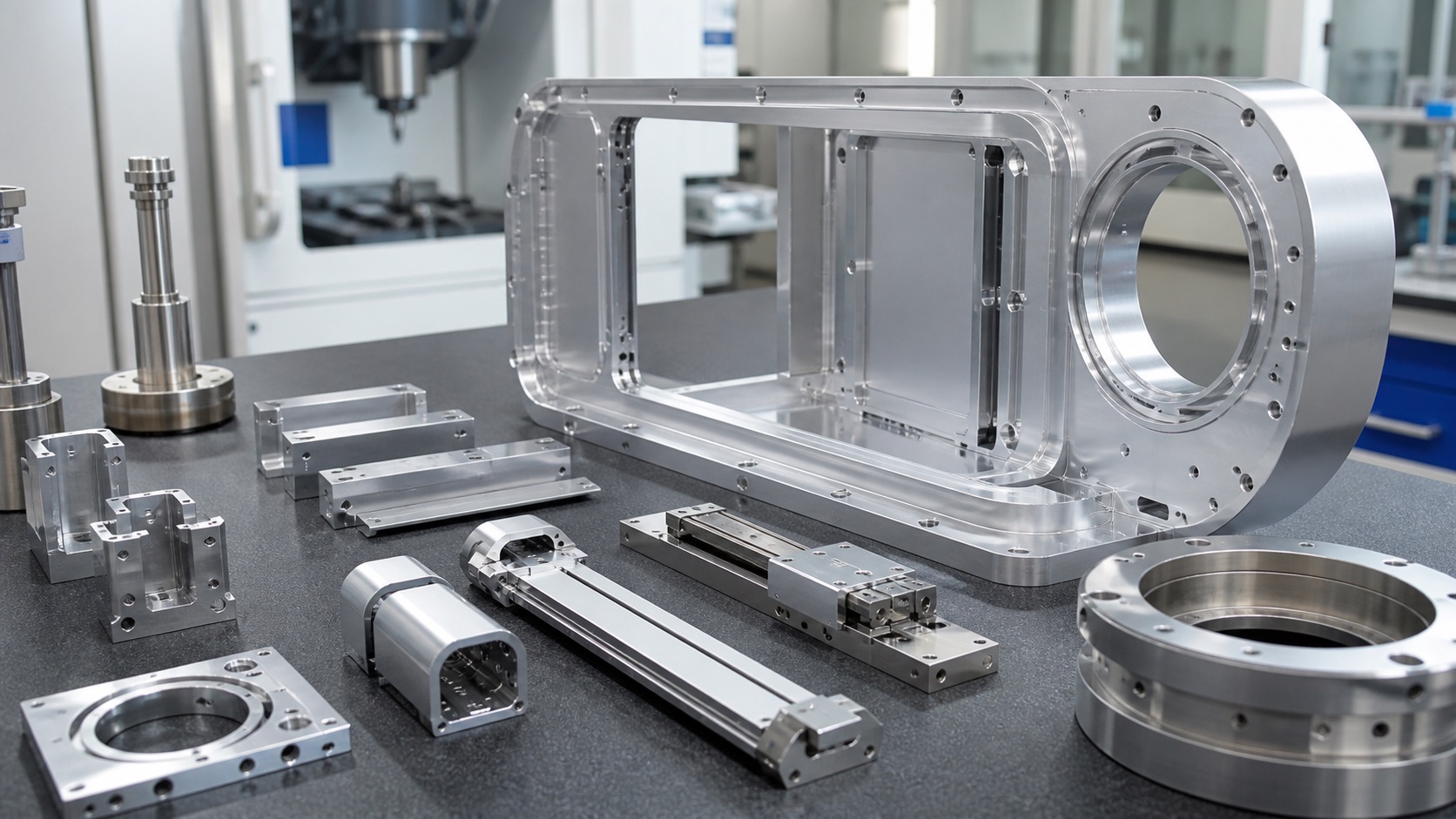

Medizinische Bildgebungssysteme hängen von wiederholbarer mechanischer Ausrichtung ab. Detektorgehäuse, Kollimatorhalter, Führungsschlitten und Positionierkomponenten berühren den Patienten oft nicht, beeinflussen aber die Lage von Sensoren, Optik, Abschirmung und Bewegungsmodulen. Kleine Abweichungen in Planheit, Rechtwinkligkeit oder Bezugslage können Nacharbeit und Kalibrierzeit verursachen. CNC-Bearbeitung ermöglicht kleine und mittlere Stückzahlen mit kontrollierten Taschen, Passbohrungen, Gewinden und Kantenqualität, während Designänderungen praktikabel bleiben.
Werkstoffwahl für Detektorgehäuse und Halter
Typische Werkstoffe sind 6061 oder 7075 Aluminium für leichte Rahmen, Edelstahl für verschleiß- oder abschirmungsnahe Halter und technische Kunststoffe für isolierende Abdeckungen oder Kabelführungen. Aluminiumrahmen werden oft eloxiert, daher sollten Aufmaß und Oberflächenvorbereitung früh berücksichtigt werden. Edelstahlhalter erfordern Werkzeugkontrolle gegen Kaltverfestigung und Grate. Wenn das Teil Sensoren, Führungen oder Kollimatoren hält, sollte die Zeichnung kosmetische Flächen von funktionalen Bezugsflächen trennen.

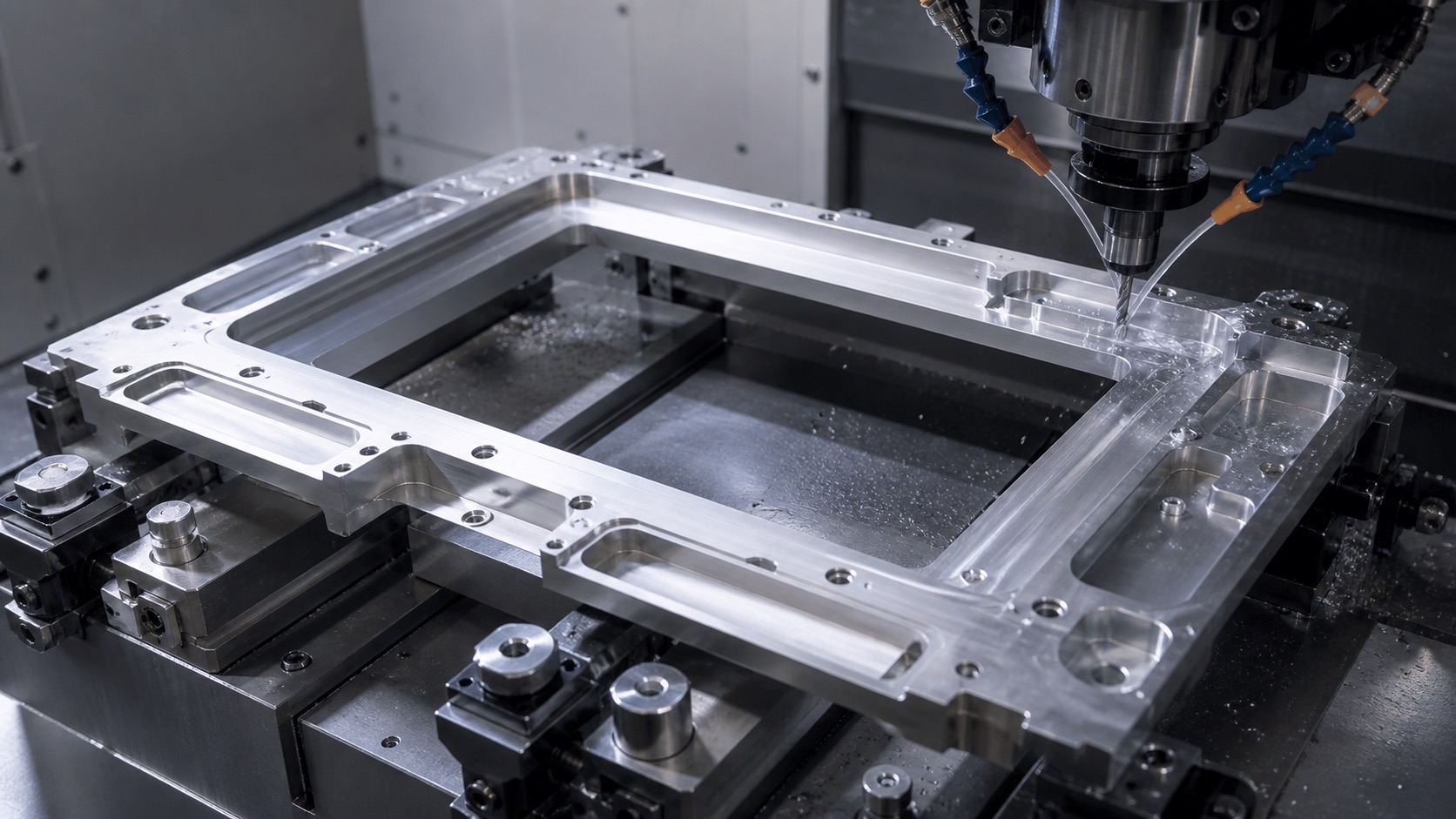

Dünnwandige Rahmen, Taschen und Kabelkanäle
Detektorgehäuse kombinieren häufig große Fenster, dünne Wände, Taschen und Kabelkanäle. Zu viel Materialabtrag in einer Operation kann Spannungen freisetzen und den Rahmen verziehen. Ein stabiler Prozess nutzt stufenweises Schruppen, spannungsbewusste Aufspannung, Vorschlichten und Endbearbeitung von kontrollierten Bezügen. Kabelkanäle brauchen saubere Übergänge und realistische Radien, damit Abdeckungen passen und Leitungen nicht gequetscht werden. Gewichtstaschen sollten mit praxistauglichen Rippenstärken und Radien konstruiert sein.
Bezugskontrolle für Schlitten und Kollimatorhalter
Positionierschlitten und Kollimatorhalter müssen ihre Beziehung zu Sensorebenen, Strahlwegen oder optischen Achsen halten. Entscheidend sind oft Bezugsflächen, Passbohrungen, Schienenauflagen, Gewindeeinsätze und Präzisionsbohrungen. 5-Achs-Bearbeitung kann Umspannungen bei komplexen Haltern reduzieren, doch die Bezugsstrategie bleibt wichtiger als Maschinenfähigkeit allein. Für wiederholbare Montage sollte definiert sein, welche Flächen Referenz sind, welche Bohrungen ausrichten und welche Merkmale nur Freigang bieten.

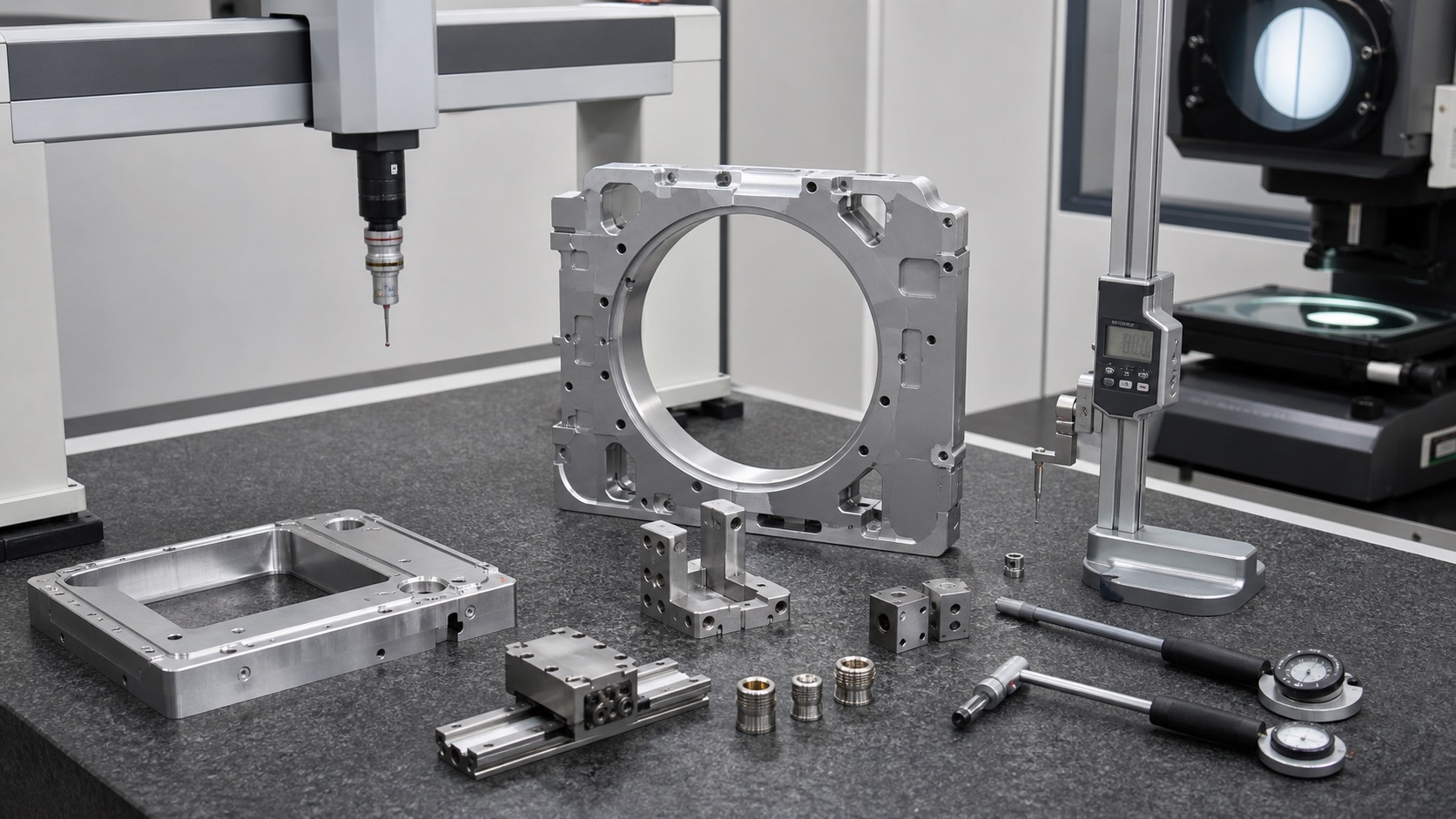

Prüfplanung für Bildgebungsteile
Die Prüfung sollte Planheit, Parallelität, Rechtwinkligkeit, Taschentiefe, Bohrungsposition, Schienenabstand, Gewindequalität und optischen Zustand bestätigen. CMM-Prüfung ist nützlich für Bezugssysteme, optische Messung für kleine Schlitze und Taschenkanten. Bei Prototypen hilft ein Erstmusterbericht, realistische Toleranzen vor dem Design Freeze zu bestätigen. Wenn Teile eloxiert oder passiviert werden, muss geklärt sein, ob vor dem Finish, nach dem Finish oder in beiden Zuständen gemessen wird.

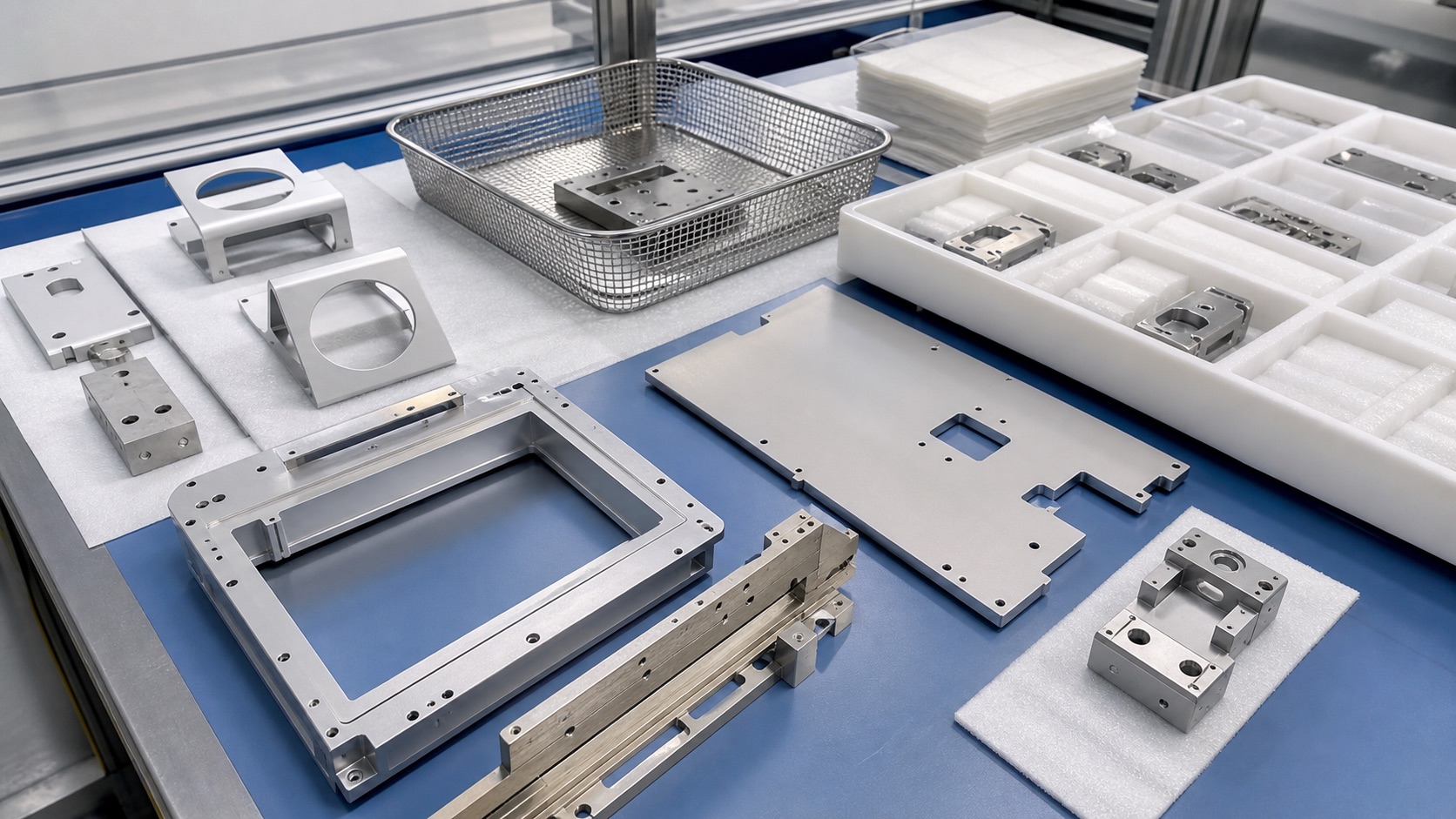

Finish, saubere Handhabung und RFQ-Angaben
Bildgebungskomponenten benötigen oft Entgraten, Eloxieren, Passivieren, Reinigung und Schutzverpackung. Grate können Montage stören oder empfindliche Module kontaminieren, und Kratzer auf Bezugsflächen können Kalibrierung beeinflussen. Saubere Lieferung ersetzt nicht die interne Annahmeprüfung des Geräteherstellers, reduziert aber Eingangsprobleme. Eine gute RFQ enthält 3D-CAD, 2D-Zeichnung, Werkstoff, Oberfläche, Stückzahl, kritische Bezüge, Prüfberichtbedarf, Verpackungsregeln und Einschränkungen zu Abschirmung, Optik, Sensoren oder Kabelführung.
FAQ
Welche Daten braucht ein Angebot für Detektorgehäuse?
3D-Modell, 2D-Zeichnung, Werkstoff, Oberfläche, Stückzahl, kritische Bezüge und Prüfanforderungen sind besonders hilfreich.
Warum ist Bezugskontrolle wichtig?
Sie hält Sensoren, Schienen, Kollimatoren und Halter ausgerichtet, damit Montage und Kalibrierung wiederholbar bleiben.
Können dünnwandige Aluminiumrahmen genau CNC-bearbeitet werden?
Ja, mit spannungsbewussten Werkzeugwegen, stabiler Vorrichtung, stufenweiser Bearbeitung und Endprüfung der Planheit.
Welche Merkmale sollten kritisch markiert werden?
Detektorauflagen, Schienensitze, Passbohrungen, Kollimatorschnittstellen, Gewindeeinsätze, Präzisionsbohrungen und Ausrichtflächen.
Soll vor oder nach dem Eloxieren geprüft werden?
Manche Maße müssen je nach Schichtdicke, Toleranz und Funktionsfläche vor und nach dem Eloxieren geprüft werden.
Welche Verpackung schützt Präzisionsteile?
Schaumtrennung, Einzelverpackung, saubere Beutel, klare Etiketten und Schutz von Bezugsflächen verhindern Kratzer und Schäden.
