Guía técnica para mecanizar carcasas de detectores, guías de posicionamiento y soportes de colimador para equipos de imagen médica, con foco en estabilidad, datums, marcos delgados, inspección y entrega limpia.
Por qué estos componentes necesitan procesos estables

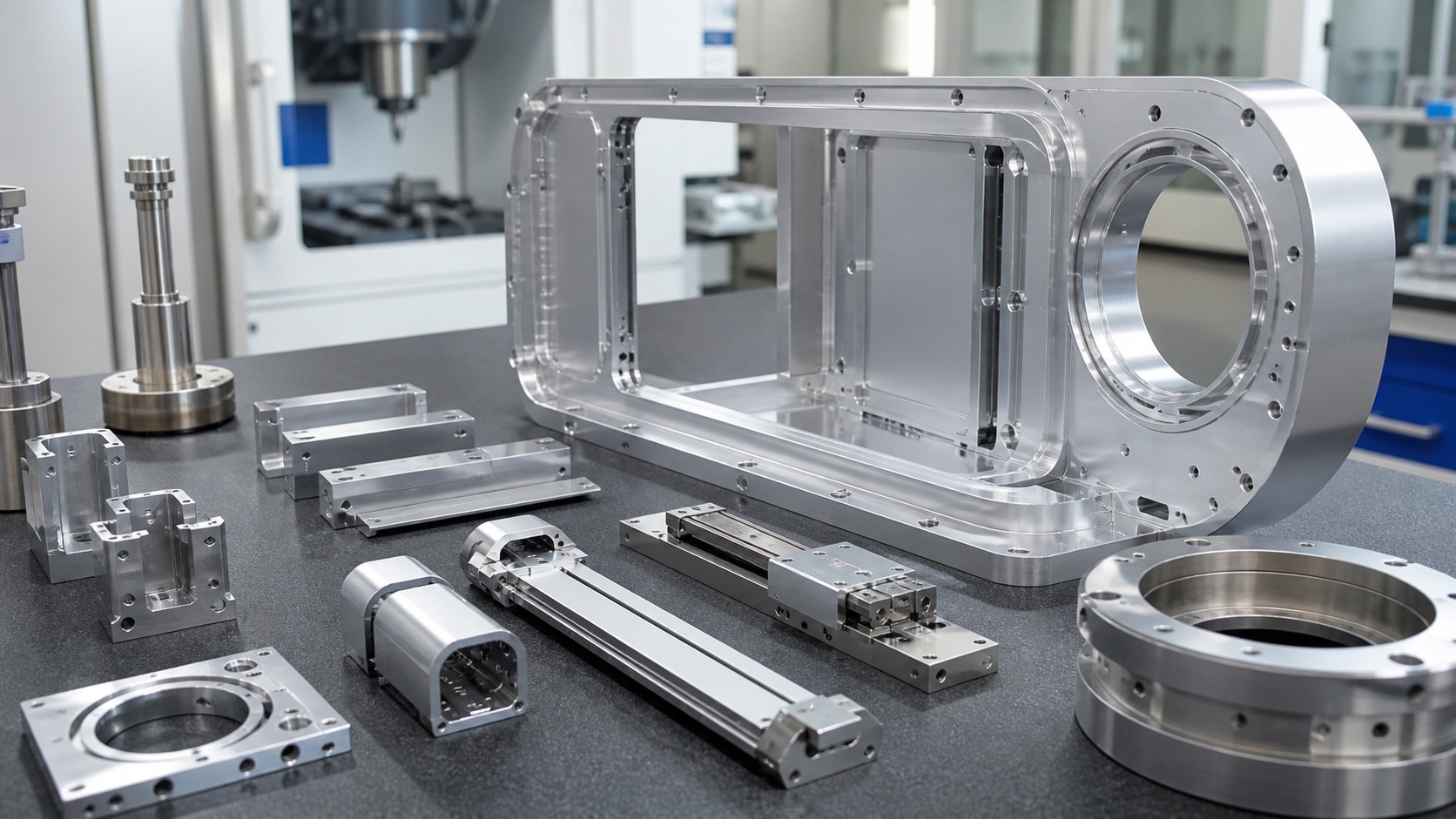

Los equipos de imagen médica dependen de una alineación mecánica repetible. Carcasas de detectores, soportes de colimador, carros de guía y deslizaderas de posicionamiento no siempre tocan al paciente, pero controlan cómo se ubican sensores, óptica, blindaje y módulos de movimiento. Un cambio pequeño en planitud, perpendicularidad o datum puede causar retrabajo o más tiempo de calibración. El CNC permite fabricar piezas de bajo y medio volumen con bolsillos, agujeros de espiga, roscas y bordes controlados, manteniendo flexibilidad durante el desarrollo.
Selección de materiales
Los materiales habituales incluyen aluminio 6061 o 7075 para marcos ligeros, acero inoxidable para soportes de desgaste o blindaje y plásticos técnicos para cubiertas aislantes o guías de cable. Los marcos de aluminio suelen anodizarse, por lo que conviene considerar sobremetal y preparación superficial antes del acabado. Los soportes de acero inoxidable requieren control de herramienta para evitar endurecimiento y rebabas. Si la pieza posiciona sensores, rieles o colimadores, el plano debe separar superficies cosméticas de caras datum funcionales.
Marcos delgados, cavidades y canales de cable

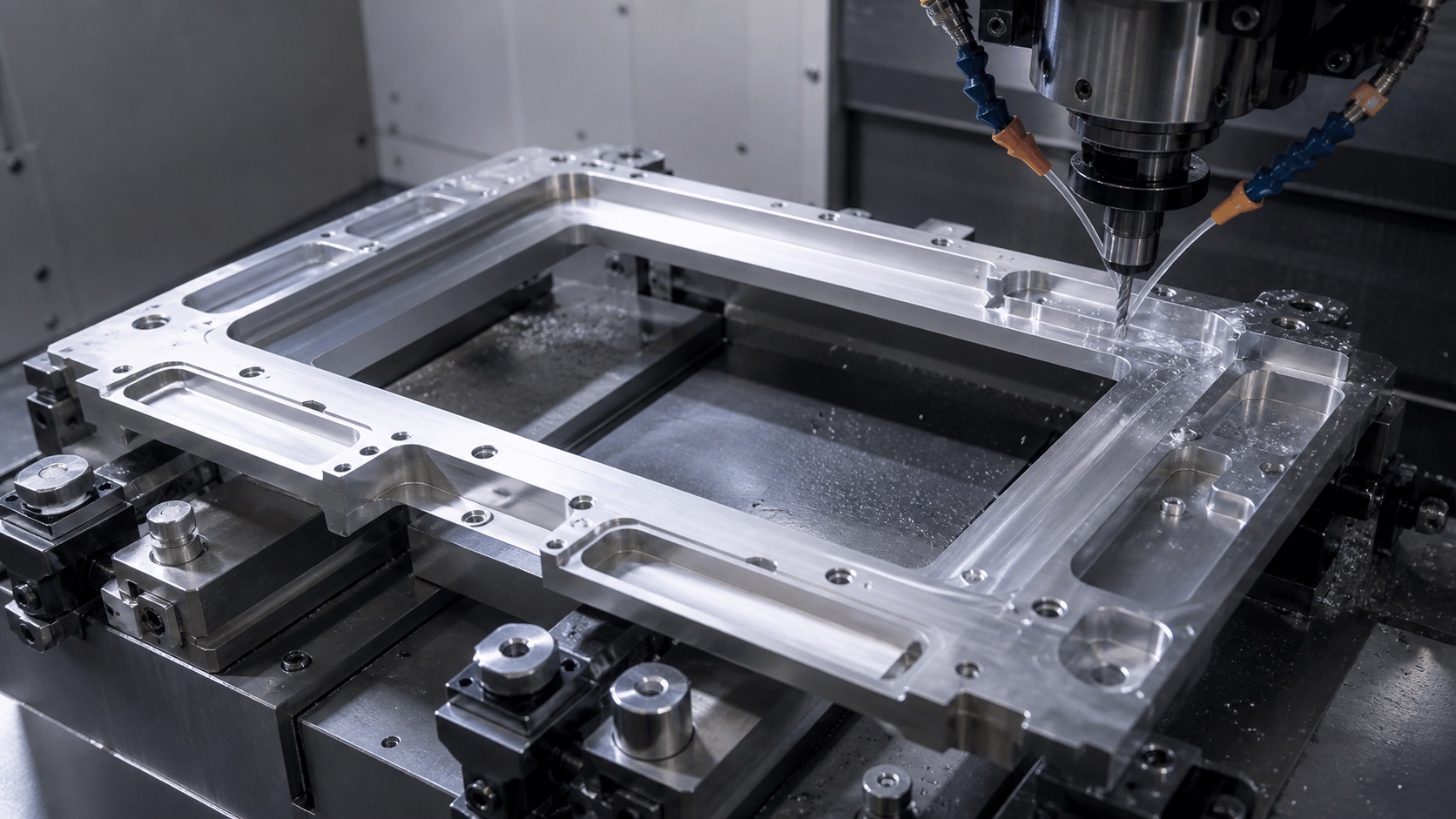

Las carcasas de detector combinan ventanas grandes, paredes delgadas, cavidades y canales de cable. Retirar demasiado material en una sola operación puede liberar tensiones y mover el marco fuera de tolerancia. Un proceso estable usa desbaste por etapas, sujeción consciente de tensiones, semiacabado y acabado final desde datums controlados. Los canales de cable necesitan transiciones limpias y radios prácticos para que las tapas ajusten sin pellizcar cables. Si hay aligeramientos, el espesor de nervios y radios debe ser realista para herramientas y medición.
Control de datums en guías y soportes de colimador
Las guías de posicionamiento y soportes de colimador deben mantener relación con planos de sensores, rutas de haz o ejes ópticos. Las características más importantes suelen ser caras datum, agujeros de espiga, asientos de riel, insertos roscados y taladros de precisión. El mecanizado de 5 ejes reduce cambios de amarre en soportes complejos, pero la estrategia de datum sigue siendo más importante que la máquina. Para montaje repetible, conviene definir qué superficies son referencia, qué agujeros alinean y qué características son solo holgura.
Plan de inspección

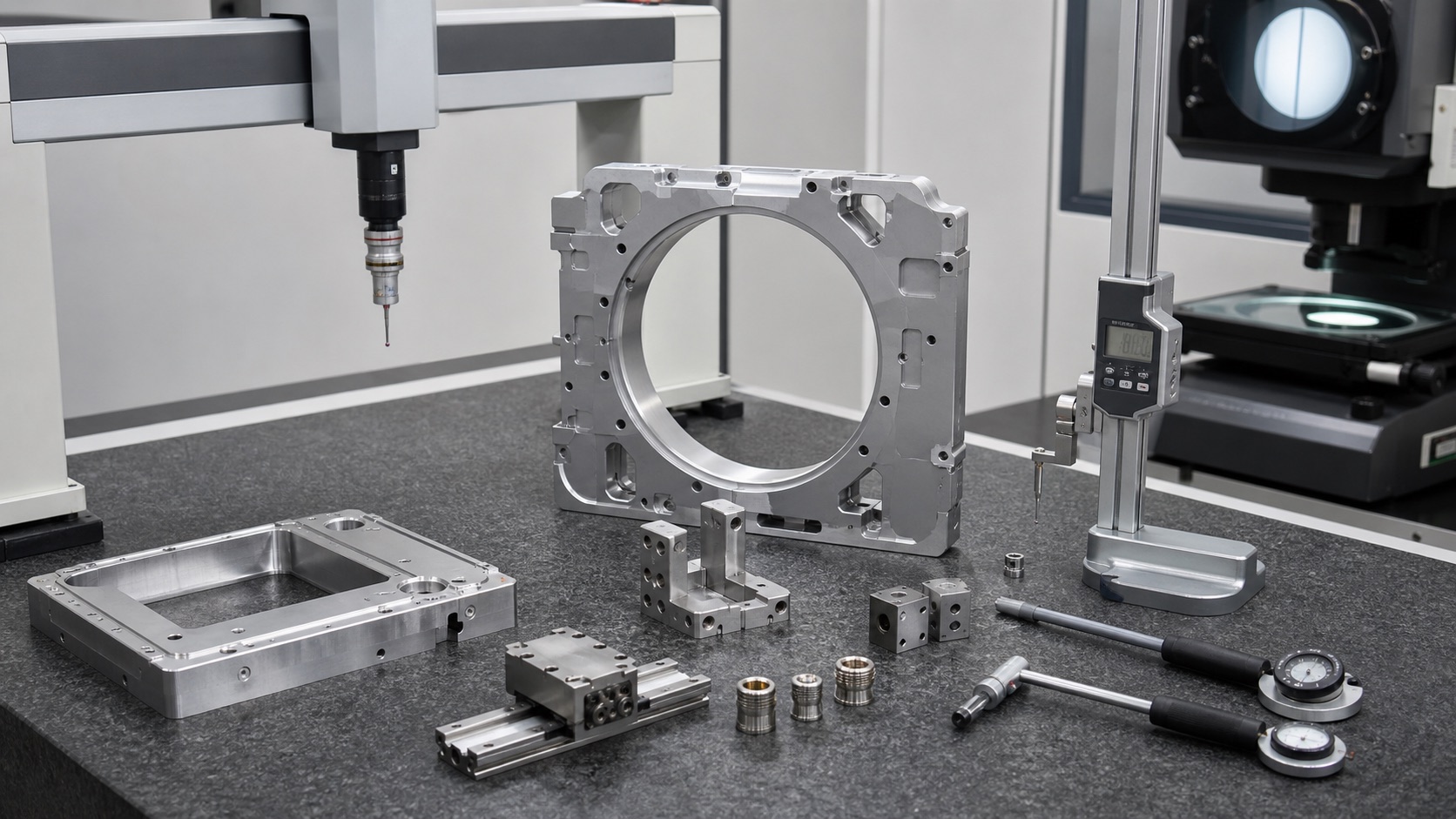

La inspección debe confirmar planitud, paralelismo, perpendicularidad, profundidad de bolsillos, posición de taladros, separación de rieles, calidad de roscas y estado cosmético. La CMM es útil para relaciones de datum, mientras que la medición óptica revisa ranuras pequeñas y bordes de cavidades. En prototipos, un informe de primera pieza ayuda a confirmar si las tolerancias son realistas antes de congelar el diseño. Si la pieza se anodiza o pasiva, puede requerir mediciones antes del acabado, después del acabado o en ambos momentos.
Acabado, manejo limpio y datos de RFQ

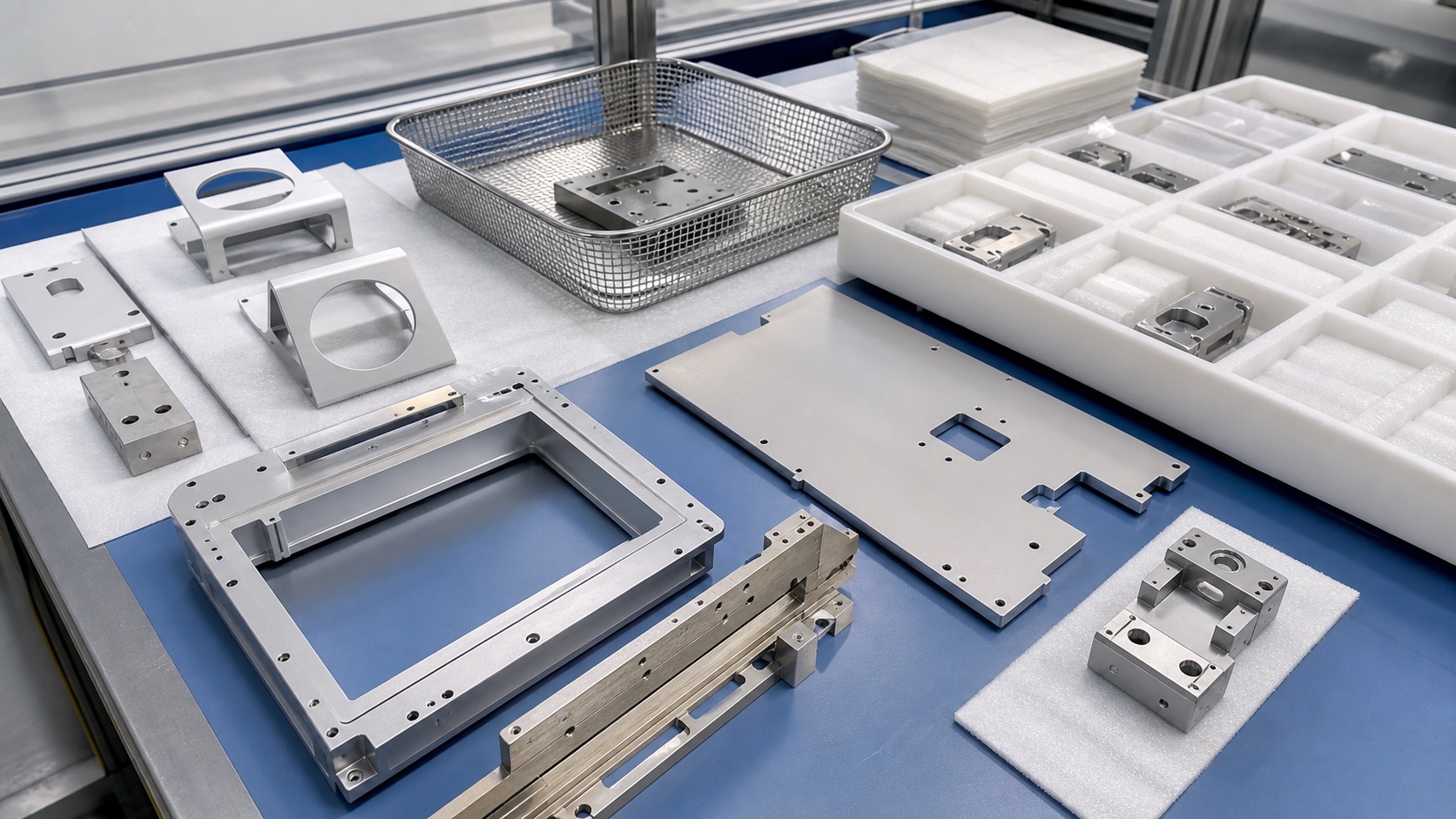

Estas piezas suelen requerir desbarbado, anodizado, pasivado, limpieza y embalaje protector. Las rebabas pueden interferir con el montaje o contaminar módulos sensibles, y las rayas en caras datum afectan la calibración. La entrega limpia no sustituye el proceso interno del fabricante, pero reduce problemas en inspección de entrada. Una RFQ sólida incluye CAD 3D, planos 2D, material, acabado, cantidades, datums críticos, informes requeridos, reglas de embalaje y restricciones sobre blindaje, óptica, sensores o cableado.
FAQ
¿Qué archivos se necesitan para cotizar carcasas de detector?
Modelo 3D, plano 2D, material, acabado, cantidad, datums críticos y expectativas de inspección son los datos más útiles.
¿Por qué es importante el control de datums?
Mantiene alineados sensores, rieles, colimadores y soportes para que el montaje y la calibración sean repetibles.
¿Se pueden mecanizar marcos delgados de aluminio con precisión?
Sí, pero requieren trayectorias que controlen tensiones, fijación estable, mecanizado por etapas e inspección final de planitud.
¿Qué características deben marcarse como críticas?
Caras de montaje del detector, asientos de riel, agujeros de espiga, interfaces de colimador, insertos roscados y taladros de precisión.
¿La inspección debe hacerse antes o después del anodizado?
Algunas dimensiones pueden requerir control antes y después del anodizado según espesor de capa, tolerancia y superficie funcional.
¿Qué embalaje protege estas piezas?
Separadores de espuma, envoltura individual, bolsas limpias, etiquetas claras y protección de caras datum reducen rayas y daños.
