Technischer Leitfaden zur CNC-Bearbeitung von chirurgischen Sterilisationstrays und Instrumentenkassetten: Werkstoffe, Drainage, modulare Halter, Gratkontrolle, Prüfung und saubere Lieferung.
Warum Sterilisationstrays präzise CNC-Teile sind

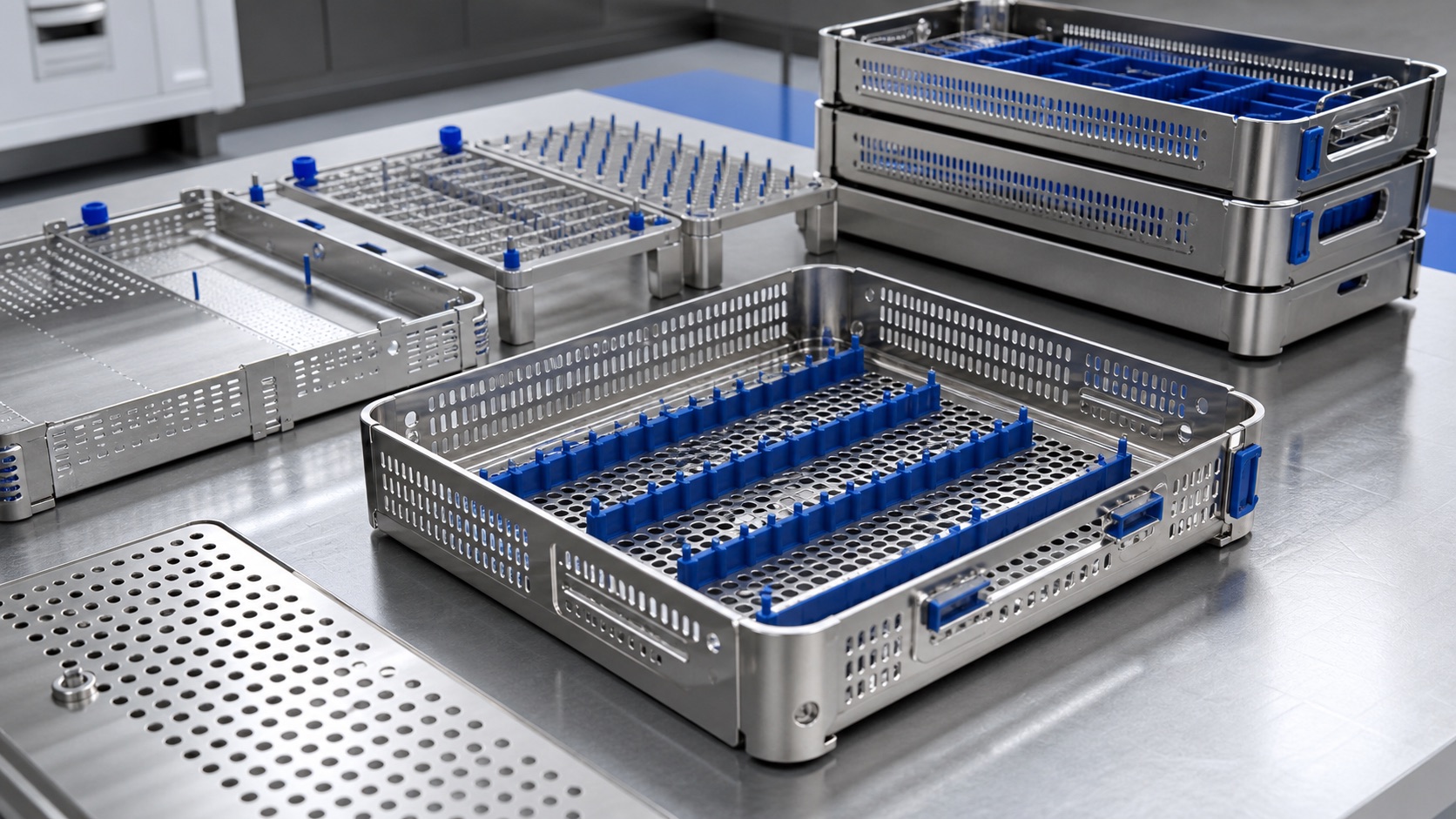

Chirurgische Sterilisationstrays und Instrumentenkassetten wirken wie Zubehör, doch ihre Geometrie beeinflusst Reinigung, Schutz und Arbeitsablauf. Ein Rahmen muss nach vielen Sterilisationszyklen plan bleiben, ein Halter muss Instrumente sicher positionieren, und eine Lochplatte muss effizient ablaufen, ohne scharfe Kanten zu hinterlassen. CNC-Bearbeitung eignet sich für Prototypen und Kleinserien, weil kundenspezifische Layouts, präzise Positioniermerkmale und wiederholbare Kantenqualität ohne Stanzwerkzeuge möglich sind.
Werkstoffe für Autoklav und Reinigungsprozesse
Häufige Werkstoffe sind 304 oder 316 Edelstahl für Korrosionsbeständigkeit, eloxiertes Aluminium für leichtere Rahmen und technische Kunststoffe für weiche Einsätze. Die Wahl hängt von Sterilisationsverfahren, Chemikalienbelastung, Zielgewicht, Instrumentenwert und Reinigungsvalidierung ab. Edelstahl ist robust, erfordert aber gute Werkzeugkontrolle gegen Kaltverfestigung und Grate. Aluminium lässt sich leichter bearbeiten, doch die Eloxalanforderung sollte früh feststehen. Kunststoffe benötigen stabile Spannung und abgerundete Kontaktflächen.
Drainageschlitze, Lochbilder und Reinigbarkeit

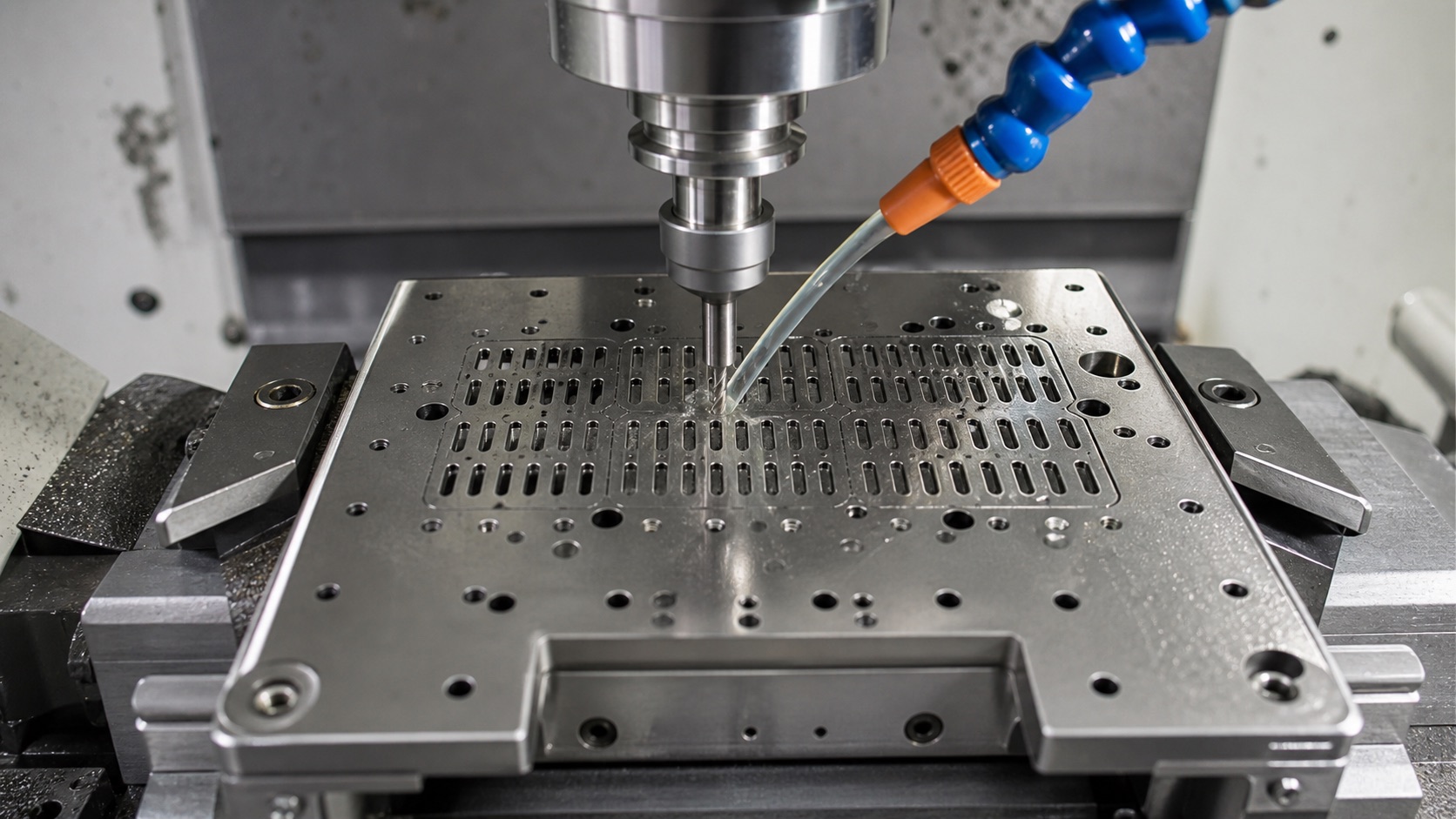

Löcher und Drainageschlitze sind oft die sichtbarsten Merkmale eines Trays. Sie müssen Wasser und Dampf passieren lassen und zugleich Steifigkeit und Instrumentenauflage sichern. Lange Schlitze brauchen kontrollierte Radien gegen Spannungsspitzen und schwer zu reinigende Ecken. Dichte Lochbilder verlangen stabile Vorrichtungen, damit sich die Platte beim Bearbeiten nicht aufschwingt oder verzieht. Klare Angaben zu Schlitzbreite, Lochabstand, Eckradius und Randabstand helfen, Taktzeit, Planheit und Kantenqualität auszubalancieren.
Modulare Halter, Verriegelungen und Schnittstellen
Instrumentenkassetten nutzen modulare Nester, Schienen, Pfosten, Verriegelungsblöcke und demontierbare Halter. Diese Teile brauchen wiederholbare Schnittstellen für Montage, Service und Reinigung. CNC-Bearbeitung hält Taschentiefen, Schraubenpositionen, Passbohrungen und Verriegelungsgeometrien in kleinen Losen konstant. Bei komplexen Layouts sollten funktionale Positioniermerkmale von allgemeinen Freimachungen getrennt werden. So konzentriert sich die Prüfung auf Merkmale, die Instrumentenlage und Gebrauchssicherheit bestimmen.
Entgraten und Oberflächenanforderungen
Gratkontrolle ist zentral. Grate können Verunreinigungen festhalten, Handschuhe beschädigen oder Instrumente zerkratzen. Der Prozess sollte Werkzeugwegplanung, Fasen, Bürsten oder kontrollierte Handarbeit enthalten, gefolgt von Sicht- oder Mikroskopprüfung in dichten Schlitzbereichen. Kantenbrüche müssen Schärfe entfernen, ohne Passungen von Haltern oder Verriegelungen zu verändern. Edelstahlteile benötigen oft Passivierung, während Aluminiumrahmen eine gleichmäßige Vorbereitung vor dem Eloxieren brauchen.
Prüfung, Rückverfolgbarkeit und saubere Lieferung

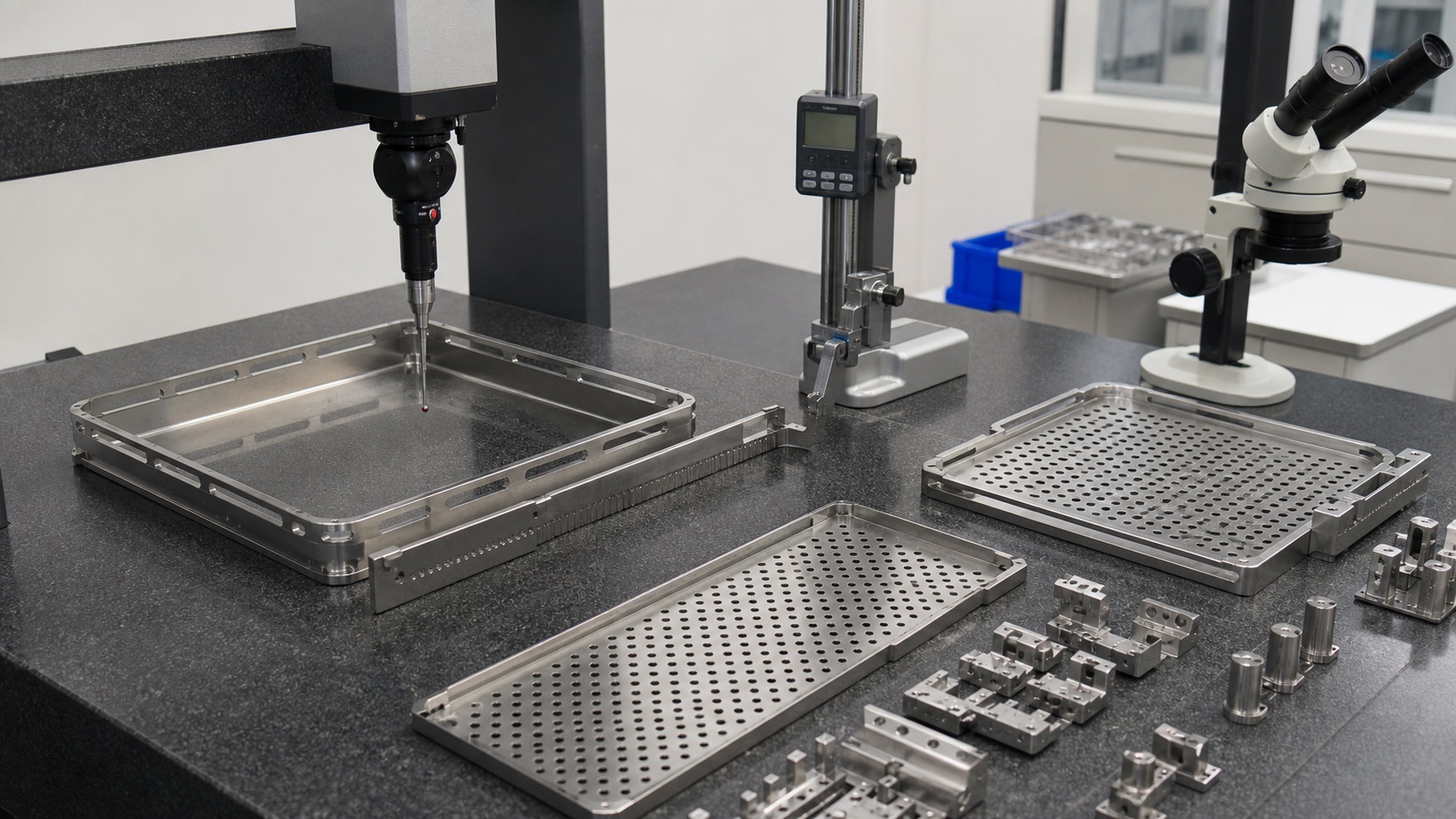

Die Prüfung umfasst meist Planheit, Lochposition, Schlitzbreite, Rahmenhöhe, Verriegelungssitz, montierte Ausrichtung und optischen Zustand. Da Trays teure chirurgische Instrumente schützen, sollte die Verpackung Metall-zu-Metall-Kontakt vermeiden. Chargenrückverfolgung, Materialzertifikate, Revisionskontrolle und Prüfberichte helfen, eingehende Teile mit Konstruktionsänderungen zu verbinden. Für eine effiziente RFQ sollten CAD, 2D-Zeichnung, Werkstoff, Oberfläche, Menge, kritische Maße, Reinigungsgrenzen und Verpackungsvorgaben bereitgestellt werden.
FAQ
Welche Daten braucht eine Anfrage für Sterilisationstrays?
3D-Modell, 2D-Zeichnung, Werkstoff, Oberfläche, Instrumentenlayout, kritische Maße, Stückzahl und Verpackungsvorgaben sind besonders hilfreich.
Ist CNC vor Stanz- oder Umformwerkzeugen sinnvoll?
Ja. CNC-Bearbeitung ist für Prototypen, Validierungstrays und Kleinserien sinnvoll, bevor Serienwerkzeuge gerechtfertigt sind.
Welche Merkmale sollten besonders geprüft werden?
Planheit, Schlitzbreite, Lochbild, Verriegelungssitz, Halterposition, Rahmenhöhe, Schraubenbohrungen und Kontaktflächen der Instrumente.
Wie werden scharfe Kanten an Lochplatten kontrolliert?
Durch Werkzeugauswahl, programmierte Fasen, Bürsten, kontrollierte Handarbeit und Sicht- oder Mikroskopprüfung nach dem Entgraten.
Wann wird Edelstahl passiviert?
Passivierung wird häufig gefordert, um die Korrosionsbeständigkeit nach der Bearbeitung zu verbessern; maßgeblich ist die Gerätespezifikation.

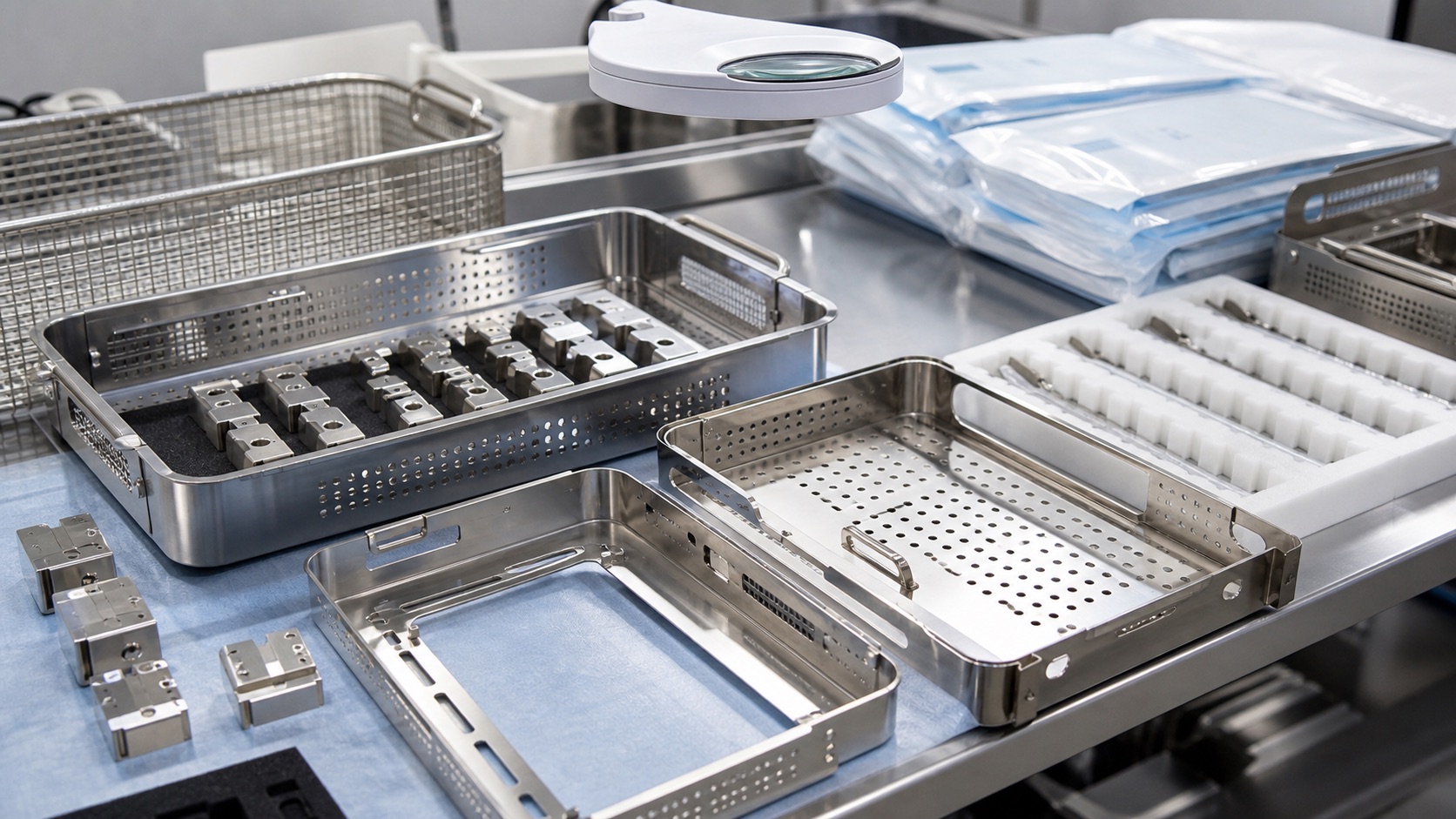

Was gehört zu einer sauberen Lieferung?
Schutzverpackung, getrennte Kleinteile, klare Kennzeichnung, Materialnachweise, Prüfberichte und Revisionsrückverfolgbarkeit.
