Por qué estas bandejas requieren precisión

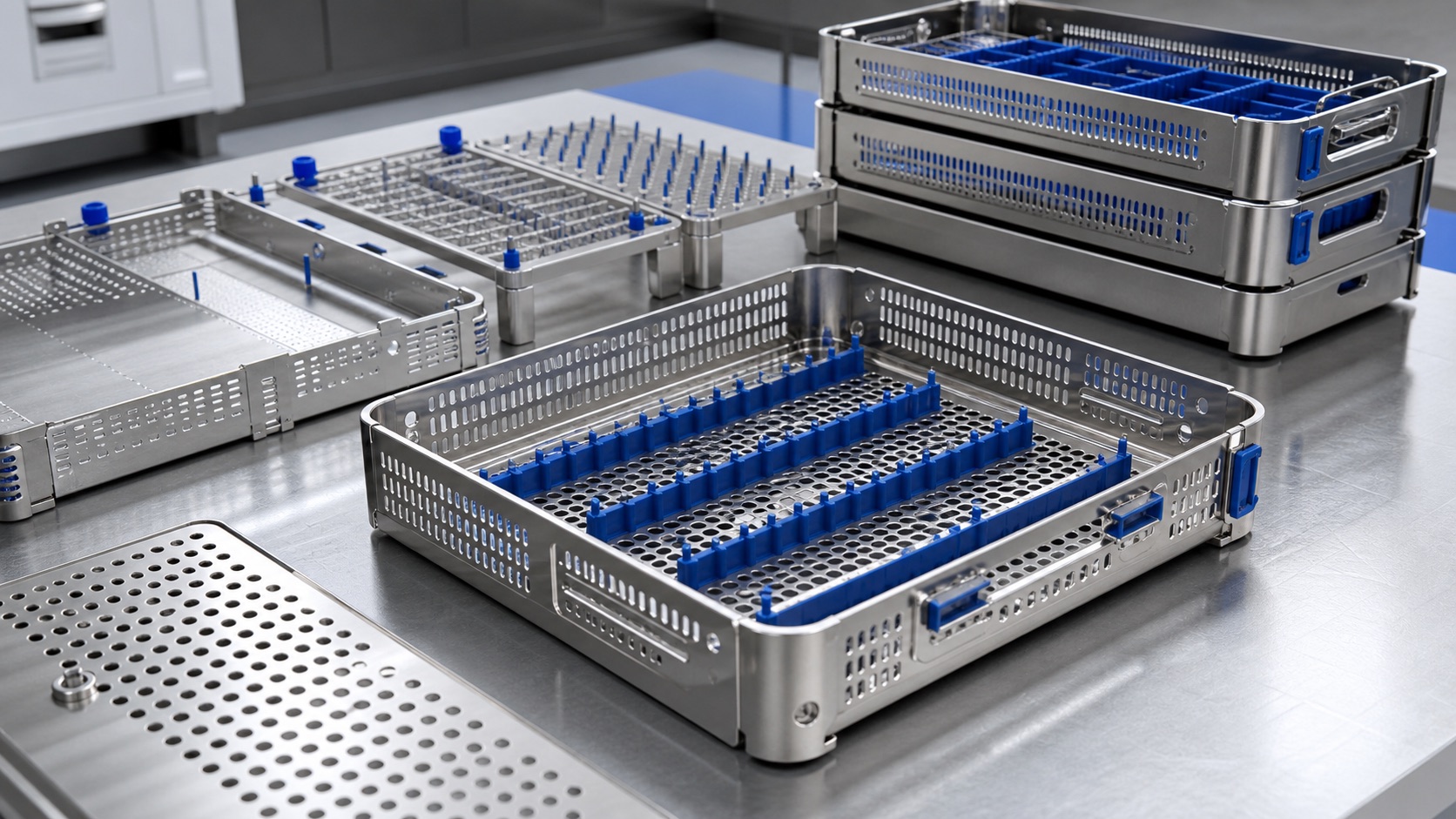

Las bandejas de esterilización quirúrgica y los cassettes de instrumentos parecen accesorios de manipulación, pero su geometría influye en limpieza, protección y flujo de trabajo. El marco debe mantenerse plano tras ciclos repetidos, el soporte debe posicionar instrumentos sin rayarlos y el panel perforado debe drenar sin aristas peligrosas. El mecanizado CNC es útil para prototipos y series bajas porque permite diseños personalizados, posiciones precisas y calidad de borde repetible sin esperar utillajes de estampación o conformado.
Materiales para autoclave y limpieza
Los materiales habituales incluyen acero inoxidable 304 o 316 por resistencia a la corrosión, aluminio anodizado para reducir peso y plásticos técnicos para insertos de apoyo suaves. La elección depende del método de esterilización, exposición química, peso objetivo, valor del instrumento y validación de limpieza. El acero inoxidable es robusto, pero exige control de herramienta para evitar endurecimiento y rebabas. El aluminio facilita el mecanizado, aunque el anodizado debe definirse pronto. Los plásticos requieren sujeción estable y superficies redondeadas de contacto.
Ranuras de drenaje, patrones de agujeros y limpieza

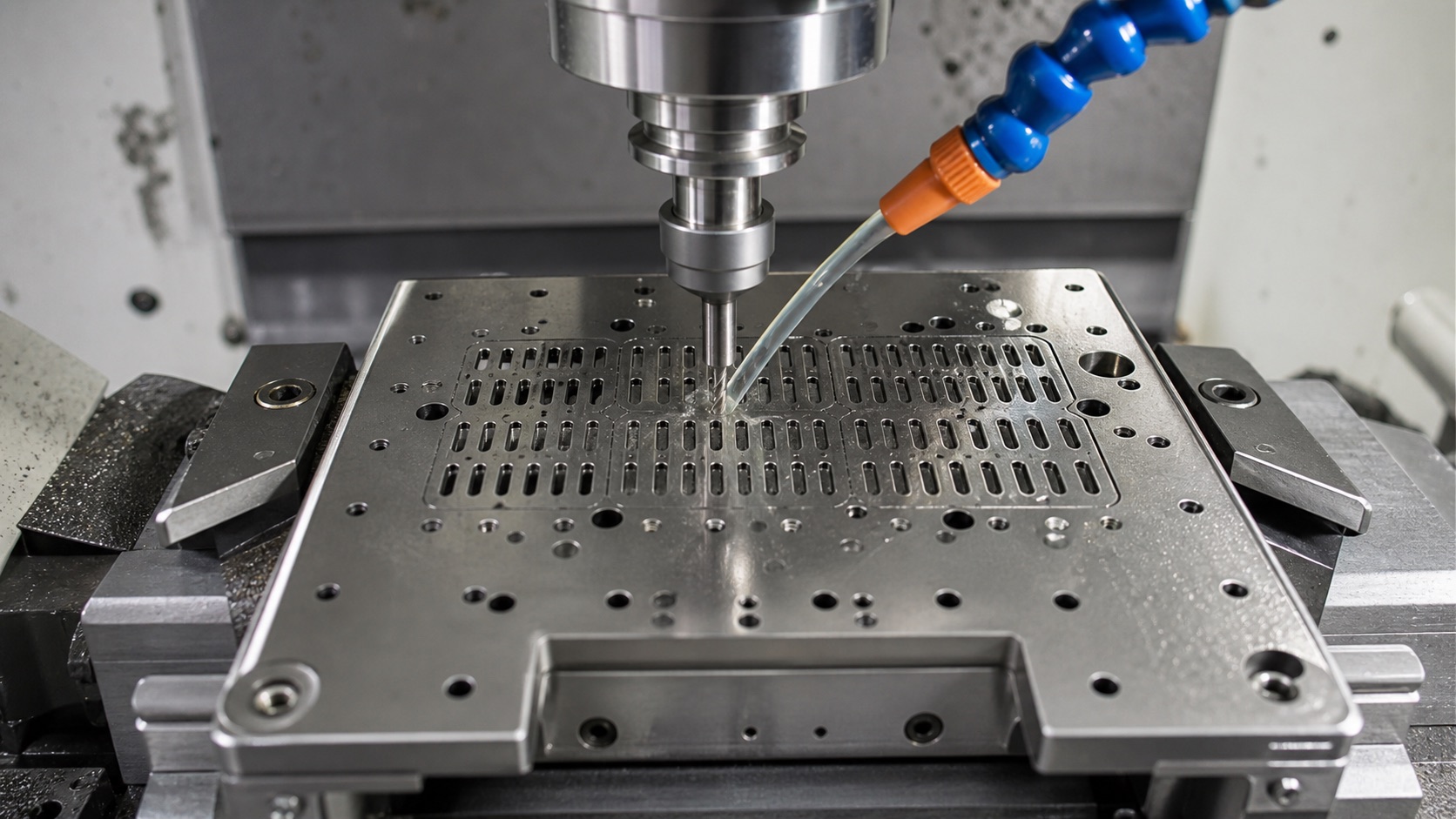

Los agujeros y ranuras son las características más visibles de una bandeja. Deben permitir el paso de agua y vapor sin perder rigidez ni soporte. Las ranuras largas necesitan radios controlados para evitar concentraciones de tensión y esquinas difíciles de limpiar. Los patrones densos de perforaciones requieren una fijación estable para que la placa no vibre ni se curve. Un plano claro con anchura de ranura, paso de agujeros, radio de esquina y distancia mínima al borde ayuda a equilibrar ciclo, planitud y calidad.
Soportes modulares, cierres e interfaces
Los cassettes usan nidos, rieles, postes, bloques de cierre y soportes desmontables. Estas piezas necesitan interfaces repetibles para ensamblaje, servicio y limpieza. El CNC mantiene profundidad de bolsillos, posiciones de tornillos, agujeros de espiga y geometría de cierre en lotes pequeños. En diseños complejos conviene separar las características funcionales de localización de las holguras generales. Así la inspección se concentra en lo que controla posición del instrumento y seguridad de uso.
Desbarbado y acabado superficial

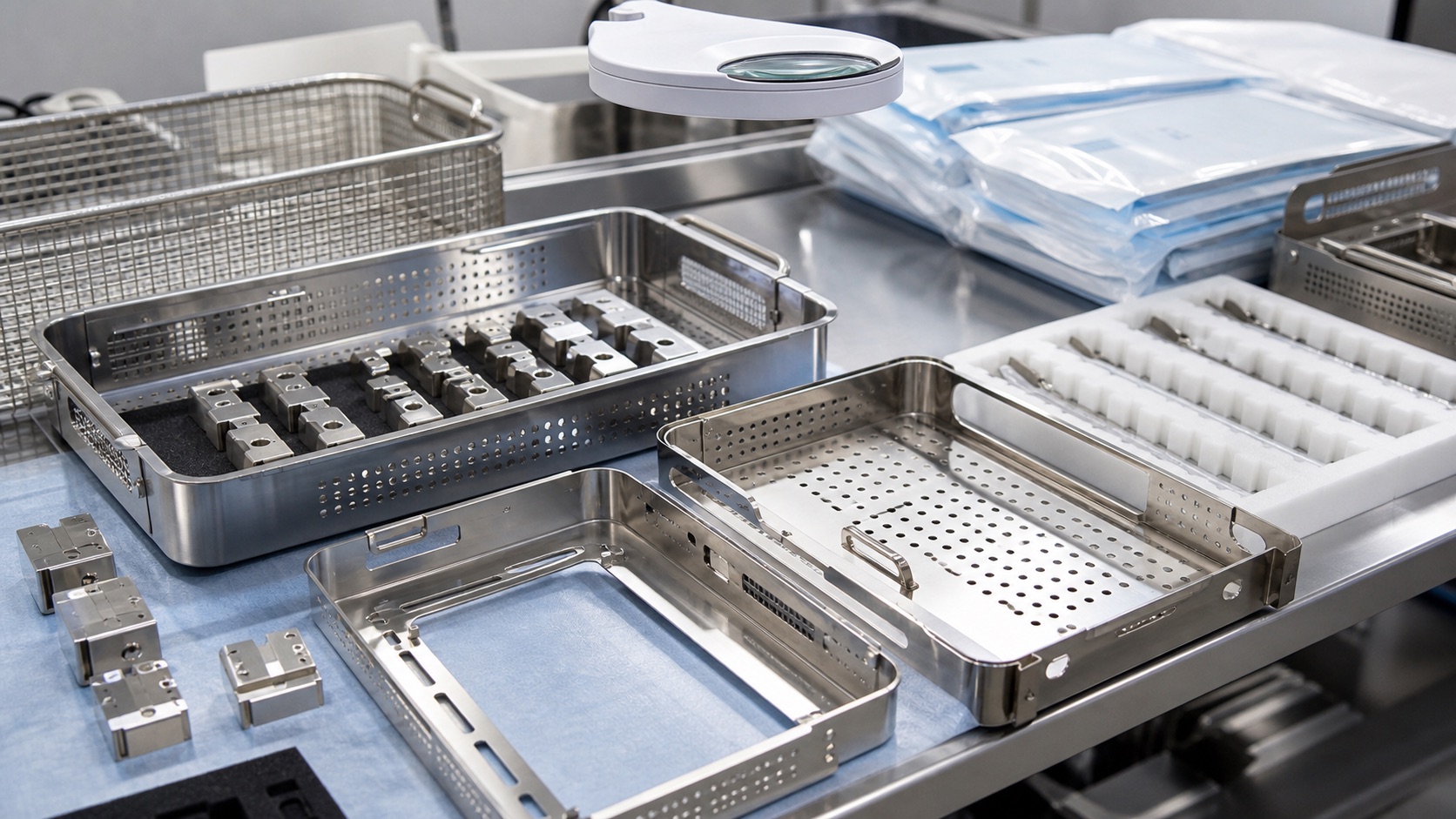

El control de rebabas es crítico. Una rebaba puede retener contaminación, dañar guantes o rayar instrumentos. El proceso debe incluir planificación de trayectorias, chaflanes, cepillado o acabado manual controlado, seguido de inspección visual o con microscopio en ranuras densas. El chaflán debe eliminar el filo sin cambiar el ajuste de soportes o cierres. Las piezas de acero inoxidable pueden requerir pasivado, mientras que los marcos de aluminio necesitan preparación uniforme antes del anodizado.
Inspección, trazabilidad y entrega limpia

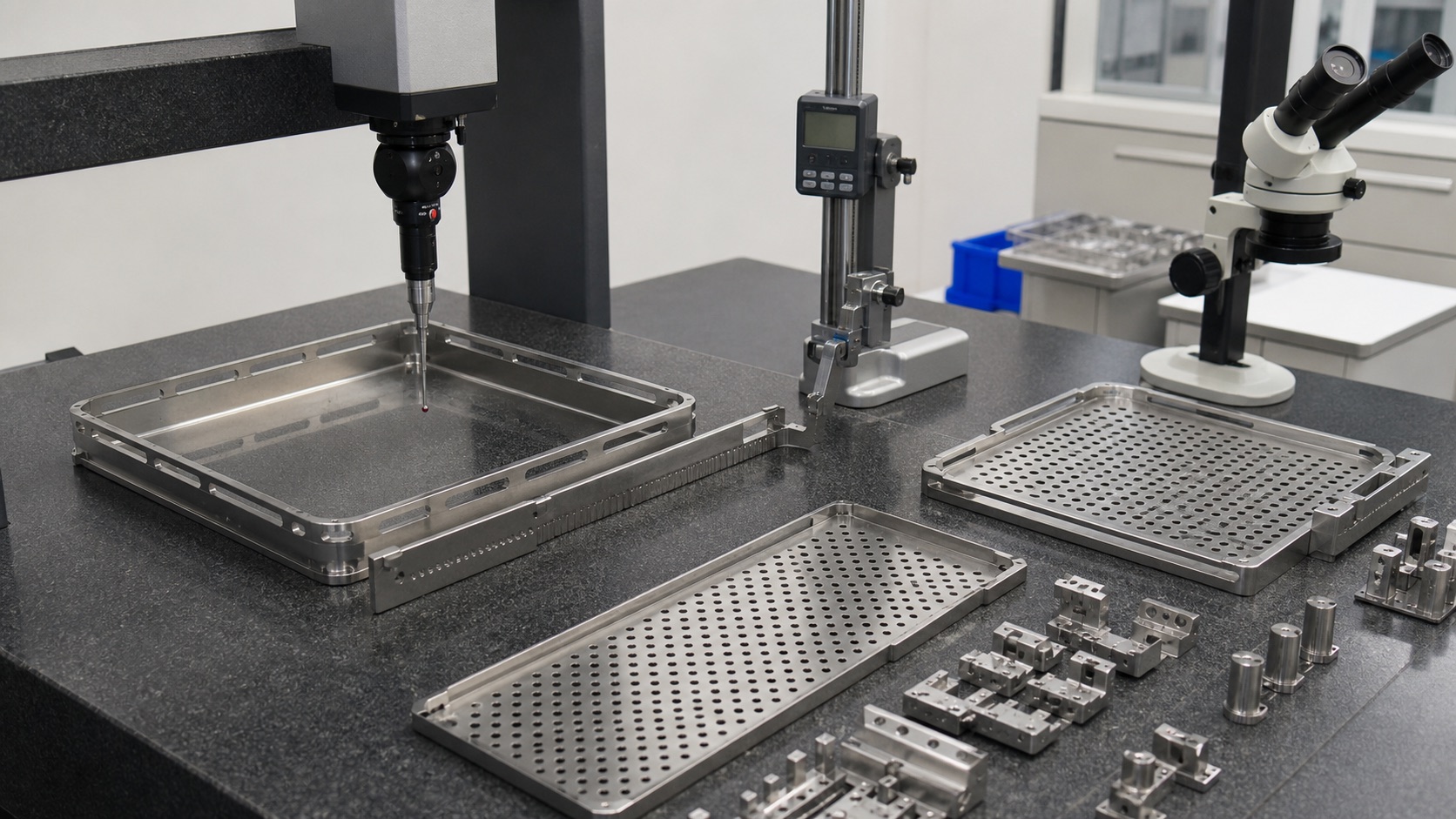

La inspección suele cubrir planitud, posición de agujeros, anchura de ranuras, altura del marco, ajuste de cierres, alineación ensamblada y condición cosmética. Como estas bandejas protegen instrumentos costosos, el embalaje debe evitar contacto metal-metal. Trazabilidad de lote, certificados de material, control de revisión e informes de inspección ayudan al equipo médico a conectar cada pieza con los cambios de diseño. Para cotizar bien, comparta CAD, planos 2D, material, acabado, cantidad, dimensiones críticas, restricciones de limpieza y requisitos de embalaje.
FAQ
¿Qué archivos se necesitan para cotizar una bandeja?
Modelo 3D, plano 2D, material, acabado, layout de instrumentos, dimensiones críticas, cantidad y embalaje esperado son los datos más útiles.
¿El CNC sirve antes de invertir en estampación?
Sí. Es una opción práctica para prototipos, validación y series bajas antes de justificar utillajes de producción.
¿Qué características requieren más inspección?
Planitud, anchura de ranura, patrón de agujeros, ajuste de cierres, posición de soportes, altura del marco y superficies de contacto.
¿Cómo se controlan las aristas en placas perforadas?
Con selección de herramienta, chaflanes programados, cepillado, acabado manual cuando sea necesario e inspección visual o microscópica.
¿Cuándo se debe pasivar el acero inoxidable?
El pasivado suele especificarse para mejorar resistencia a la corrosión tras el mecanizado, según la especificación del fabricante del dispositivo.
¿Qué incluye una entrega limpia?
Embalaje protector, separación de piezas pequeñas, etiquetas claras, registros de material, informes de inspección y trazabilidad de revisión.
