CNC-Sonderteile fuer Medizintechnik sollten als vollstaendiger Prozess kontrolliert werden, nicht nur durch eine finale Masspruefung. Life-Science-Geraete, Diagnostikinstrumente, Laborautomationsmodule und Entwicklungsprototypen nutzen oft Kleinmengen, die empfindlich auf Werkstoffzustand, Grate, Sauberkeit, Montage und Pruefaufzeichnungen reagieren.
Der Qualitaetsprozess beginnt bei der Zeichnungspruefung. Werkstoffeignung, klare Bezuege, Duennwandverzug, Gratrisiken an Bohrungen und Gewinden, Reinigung und Verpackung koennen die Lieferung beeinflussen.
OEMach verbindet DFM-Pruefung, Materialbestaetigung, CNC-Prozessplanung, Entgratung, Reinigung, Verpackung und Pruefaufzeichnungen. Das ersetzt nicht das regulatorische Qualitaetssystem des Kunden; es liefert klarere Daten fuer dessen Prozess.
Prozesskarte für qualitätsgesicherte Fertigung
| Prozessschritt | Kontrollfokus | Typisches Risiko | Empfohlene Ausgabe |
|---|---|---|---|
| Zeichnungspruefung | Kritische Masse, GD&T, Montagebezuege, Grate und Reinigung | Zeichnung nennt Masse, aber keine Kanten- oder Sauberkeitsanforderung | DFM-Feedback und Risikoliste |
| Materialbestaetigung | 304/316 Edelstahl, Titan, PEEK, POM, Aluminium und Zustand | Nicht genehmigter Werkstoffersatz | Materialbestaetigung und Chargeninfo bei Bedarf |
| Bearbeitungsprozess | Spannung, Werkzeug, Waerme, Verzug und Prozessmessung | Duennwandverzug oder Werkzeugverschleiss erzeugt Streuung | Erstmessdaten und Prozesspruefnotizen |
| Grat und Reinigung | Bohrungsanfaenge, Kreuzbohrungen, Gewinde, Innenraeume und Kanten | Grate oder Rueckstaende gelangen in Montage oder Fluidweg | Entgratstandard, Reinigung und Verpackungsregel |

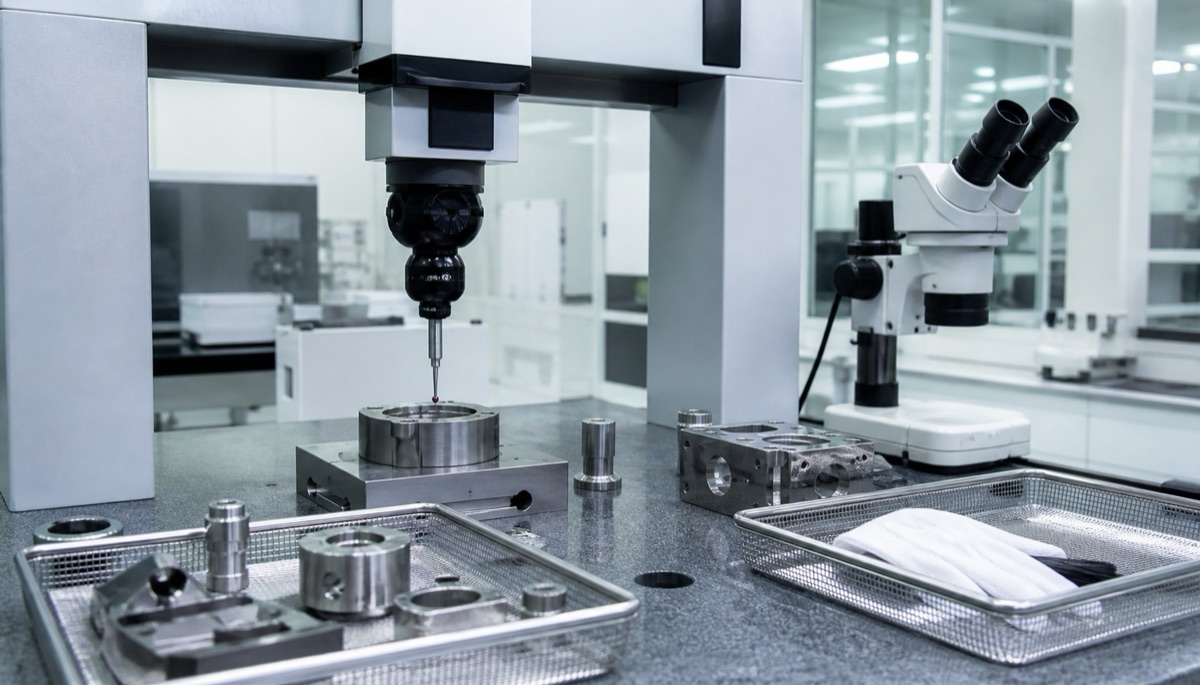

| Endpruefung | Masse, GD&T, Oberflaeche und Zustand nach Finish | Nur Gut/Schlecht wird geliefert | Messwerte, Berichtsumfang und Revisionsstand fuer Wiederholung |
Zeichnungsprüfung muss Risiken früh zeigen
Viele kundenspezifische Teile fuer Medizin- und Life-Science-Entwicklung entstehen in der Validierungsphase. Zeichnungen aendern sich schnell, Strukturen werden optimiert und Mengen sind klein. Wenn ein Lieferant nur nach Zeichnung bearbeitet, ohne Werkzeugzugang, Duennwandverzug, Grate oder Pruefbezuege zu kommentieren, wird das Erstteil schnell zum teuren Versuch.
DFM sollte vier Gruppen betrachten: Funktionsmasse, geometrische Toleranzen, Werkstoff und Oberflaeche sowie Reinigung oder Verpackung. Ein kleiner Edelstahlhalter kann eine Bohrungstoleranz haben, aber Montageerfolg haengt auch von Fase, Ebenheit und Kratzkontrolle ab.
Vor dem Angebot trennt OEMach Merkmale mit enger Kontrolle von allgemeinen Merkmalen mit normalen Toleranzen. So bleibt Qualitaet geschuetzt, ohne jedes Mass unnoetig zu verteuern.
Werkstoff und Bearbeitungsparameter müssen verbunden sein

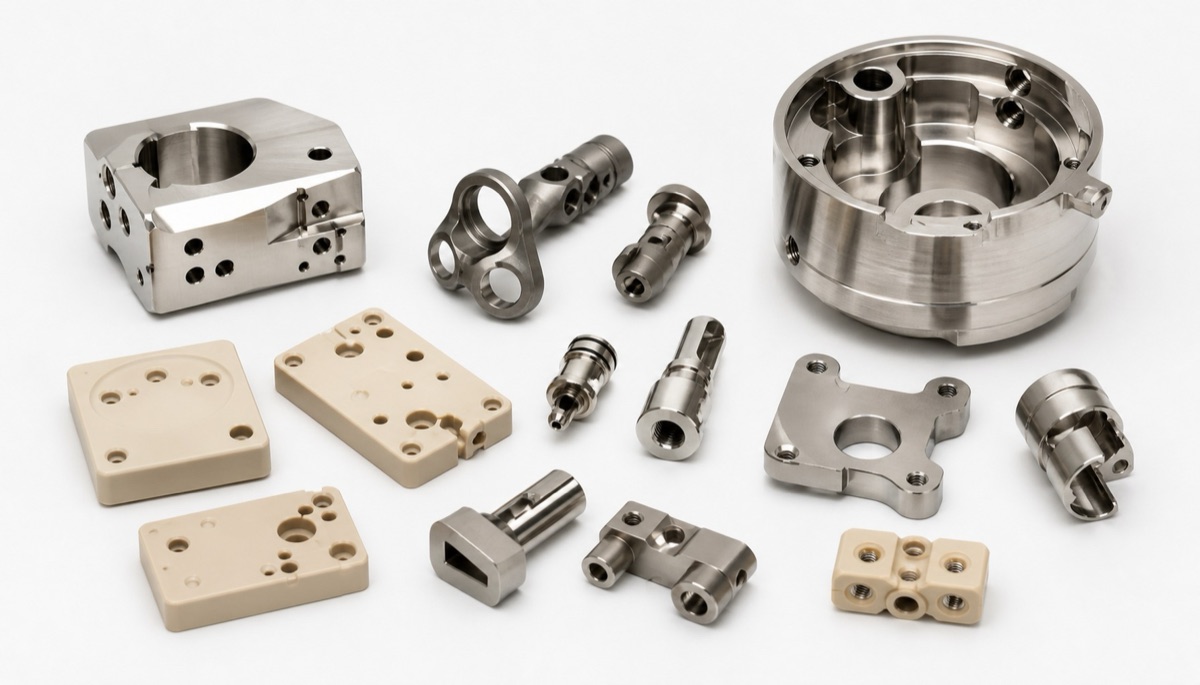

Haeufige Werkstoffe sind 304/316 Edelstahl, Titanlegierungen, PEEK, POM und Aluminiumlegierungen. Sie duerfen nicht dieselbe Strategie erhalten. Edelstahl braucht Kontrolle von Werkzeugverschleiss, Graten und Kratzern. Titan benoetigt Waerme- und Kaltverfestigungskontrolle. PEEK verlangt vorsichtige Spannung und Rueckfederungskontrolle. Aluminium braucht eventuell Aufmass fuer Eloxal.
Die Prozessroute muss dem Werkstoff folgen. Duenne Edelstahlteile brauchen eventuell stufenweise Bearbeitung und leichten Schnitt. Komplexe Aluminiumteile koennen durch 5 Achsen Umspannungen reduzieren. PEEK-Isolierteile brauchen geringe Waerme und stabile Vorrichtung.
Bei Prototypen und Kleinserien sind Erstmusteraufzeichnungen besonders nuetzlich. Werkstoff, Werkzeug, Drehzahl, Vorschub, Spannung und Messwerte bilden eine Grundlage fuer Folgeauftraege.
Grate, Reinigung und Verpackung kommen nicht erst am Ende
Kleine Grate gehoeren zu den leicht uebersehenen Risiken. Kreuzbohrungen, Gewinde, tiefe Taschen, enge Nuten und duenne Kanten koennen Montage, Dichtung, Gleitbewegung oder experimentelle Fluidwege stoeren, wenn Grate nicht kontrolliert sind.
Entgratung sollte nicht nur als allgemeine Fasenangabe definiert werden. Kunde und Lieferant sollten klaeren, welche Kanten manuell nachbearbeitet werden duerfen, welche Kanten funktional scharf bleiben muessen, welche Innenmerkmale vergroessert geprueft werden und welche Teile Ultraschallreinigung, Wischen oder Einzelverpackung brauchen.
OEMach behandelt Gratkontrolle als Verbindung zwischen Bearbeitung und Pruefung, nicht als Reparatur nach dem Fraesen. Bei Edelstahl und Titan veraendert Werkzeugverschleiss das Gratverhalten, daher gehoert Kantenkontrolle in den Prozess.
OEMach Praxis: Erstteil als Wiederholstandard
Bei einem Edelstahl-Fuehrungssitz fuer Life-Science-Geraete lag der Fokus zunaechst auf Bohrungsdurchmesser und Aussenmassen. Die Zeichnungspruefung zeigte, dass Kreuzbohrungsgrate, Anlageebenheit sowie Reinigung und Verpackung ebenfalls die Montage beeinflussen.
Die finale Route nutzte stufenweise Bearbeitung, spezielle weiche Backen, Nachpruefung wichtiger Bohrungen, vergroesserte Kontrolle an Kreuzbohrungen sowie kundenspezifische Reinigung mit einzelner Schutzverpackung. Nach der Erstteilfreigabe wurden Parameter, Pruefpunkte und Reinigungsvorgaben archiviert.
Dadurch wurden Wiederholauftraege besser kontrollierbar, weil das Team eine klare Grundlage fuer Bearbeitung, Pruefung und Lieferzustand hatte, nicht nur eine fertige Zeichnung.
Fragen vor Bestellung
Ist das Teil im Qualitaetsablauf des Kunden kritisch und braucht es bestimmte Material- oder Pruefaufzeichnungen?
Definiert die Zeichnung Grate, Sauberkeit, Kratzer, Verpackung und Masse nach Oberflaechenbehandlung?
Sind Schluesselmasse normale Toleranzen oder steuern sie Montage, Dichtung, Bewegung oder Testergebnis?
Ist Werkstoffersatz erlaubt, und muss der Kunde Oberflaeche oder Reinigungsmethode bestaetigen?
Kann der Lieferant nach Erstteilfreigabe Prozess-, Pruef- und Revisionsdaten fuer Wiederholauftraege sichern?
FAQ
Was ist bei CNC-Sonderteilen fuer Medizintechnik am wichtigsten?
Entscheidend ist Prozesskontrolle: DFM, Materialbestaetigung, Bearbeitung, Grat- und Reinigungskontrolle, Endpruefung und nachvollziehbare Aufzeichnungen.
Welche Werkstoffe sind ueblich?
304/316 Edelstahl, Titan, PEEK, POM und Aluminium, je nach Korrosionsbestaendigkeit, Isolation, Gewicht, Festigkeit und Sauberkeit.
Warum ist Gratkontrolle wichtig?
Kleine Grate beeinflussen Montage, Dichtung, Gleiten, Reinigung und Teststabilitaet, besonders an Kreuzbohrungen, Innenraeumen und Gewinden.
Welche Pruefaufzeichnungen sind sinnvoll?
Messwerte kritischer Merkmale, Pruefbezuege, Erstmusterbericht, KMG-Bericht bei Bedarf und Revisionsdaten fuer Wiederholauftraege.
Kann OEMach Prototypen fuer Medizin- und Life-Science-Teile unterstuetzen?
Ja. OEMach bietet DFM, CNC-Bearbeitung, Pruefaufzeichnungen, Gratkontrolle, Reinigung und Schutzverpackung fuer Prototypen und Kleinserien.
Zusammenfassung
CNC-Sonderteile fuer Medizintechnik bestehen nicht nur aus einmal bestandenen Massen. Ein verlaesslicher Ablauf verbindet Zeichnungspruefung, Material, Bearbeitungsparameter, Grat- und Reinigungskontrolle, Pruefaufzeichnungen und Wiederholbarkeit.
