El mecanizado CNC a medida para dispositivos medicos debe controlarse como un proceso completo, no juzgarse solo por una medicion final. Equipos de ciencias de la vida, instrumentos de diagnostico, modulos de automatizacion de laboratorio y prototipos de I+D suelen usar piezas de bajo volumen sensibles a material, rebabas, limpieza, estabilidad de montaje y registros.
El proceso de calidad debe empezar en la revision del plano. Idoneidad del material, claridad de datums, deformacion de paredes delgadas, riesgo de rebabas en agujeros y roscas, limpieza y embalaje pueden afectar la entrega final.
OEMach conecta revision DFM, confirmacion de material, plan de proceso CNC, desbarbado, limpieza, embalaje y registros de inspeccion. Esto no sustituye el sistema regulatorio del cliente; ayuda a que las piezas entren en ese sistema con datos mas claros.
Mapa de proceso con calidad controlada
| Nodo | Control | Riesgo común | Salida recomendada |
|---|---|---|---|
| Revision del plano | Dimensiones criticas, GD&T, datums, rebabas y limpieza | El plano da cotas pero no define bordes o limpieza | Feedback DFM y lista de riesgos |
| Material | 304/316 inoxidable, titanio, PEEK, POM, aluminio y estado | Sustitucion sin aprobacion | Confirmacion de material y registro de lote si aplica |
| Mecanizado | Sujecion, herramienta, calor, deformacion y medicion en proceso | Pared delgada o desgaste de herramienta causa variacion | Datos de primera pieza y notas de control |
| Rebabas y limpieza | Bocas de agujero, cruces, roscas, cavidades y bordes | Rebabas o residuos entran en montaje o fluido | Estándar de desbarbado, limpieza y embalaje |

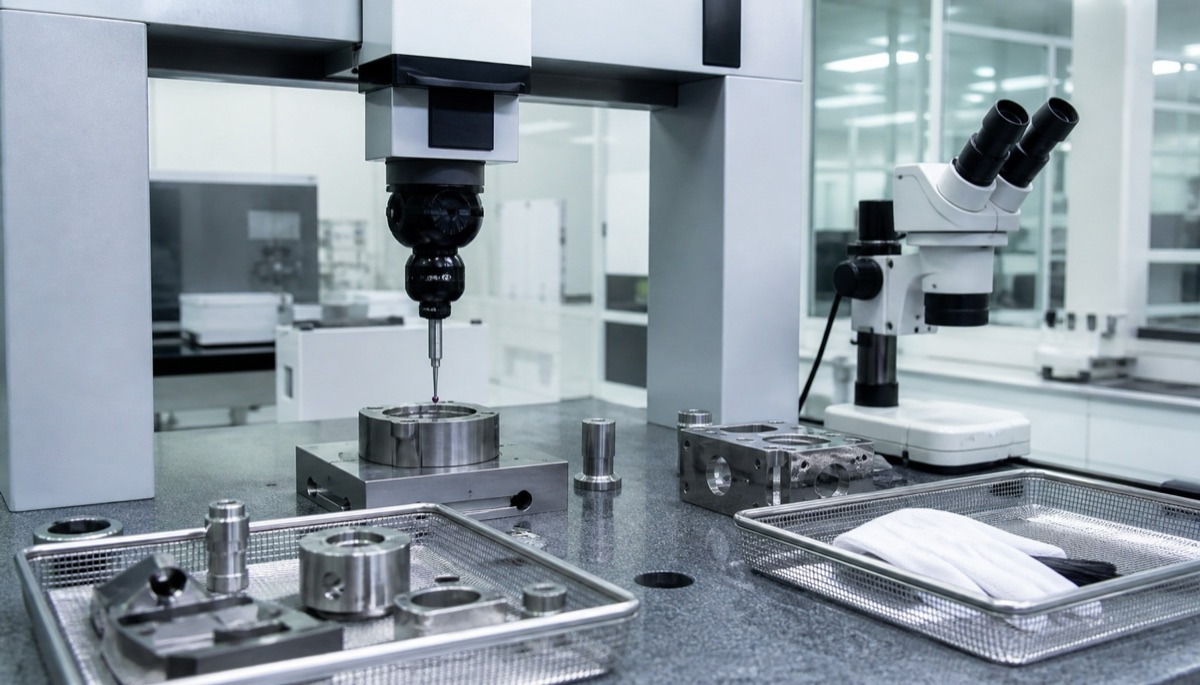

| Inspeccion final | Dimensiones, GD&T, superficie y estado despues de acabado | Solo se entrega aprobado/no aprobado | Valores medidos, alcance de informe y revision para repeticion |
La revisión del plano debe exponer riesgos temprano
Muchas piezas a medida para desarrollo medico y ciencias de la vida se fabrican durante validacion de I+D. Los planos cambian rapido, la estructura sigue optimizandose y las cantidades son bajas. Si el proveedor solo mecaniza sin comentar acceso de herramienta, deformacion, rebabas o datums, la primera pieza puede convertirse en prueba costosa.
La revision DFM debe concentrarse en cuatro grupos: dimensiones funcionales, tolerancias geometricas, material y acabado, y requisitos de limpieza o embalaje. Por ejemplo, un soporte pequeno de inoxidable puede especificar diametro de agujero, pero el montaje tambien depende de chaflan, planitud y rayas.
Antes de cotizar, OEMach separa rasgos que requieren control estrecho de rasgos generales con tolerancias normales. Asi se protege la calidad sin encarecer cada dimension innecesariamente.
Material y parámetros de mecanizado deben estar unidos

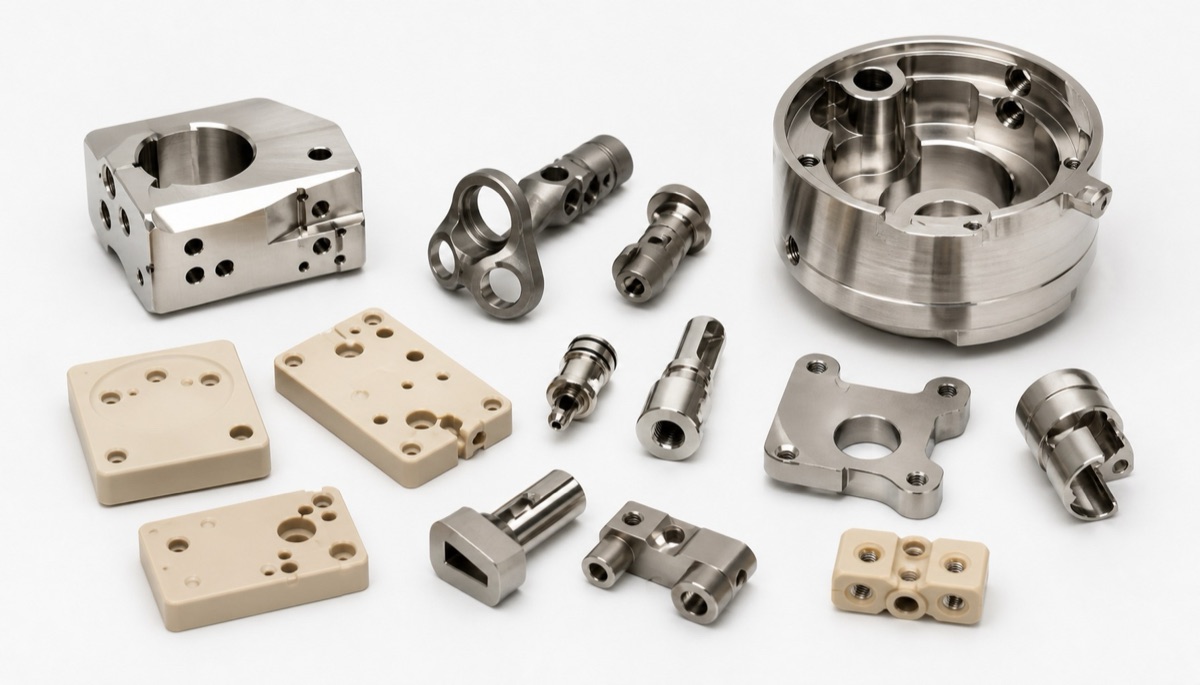

Materiales comunes incluyen 304/316 inoxidable, aleaciones de titanio, PEEK, POM y aluminio. No deben compartir la misma estrategia. El inoxidable exige controlar desgaste de herramienta, rebabas y rayas. El titanio requiere control de calor y endurecimiento. PEEK necesita sujecion cuidadosa y control de recuperacion. El aluminio puede requerir margen para anodizado.

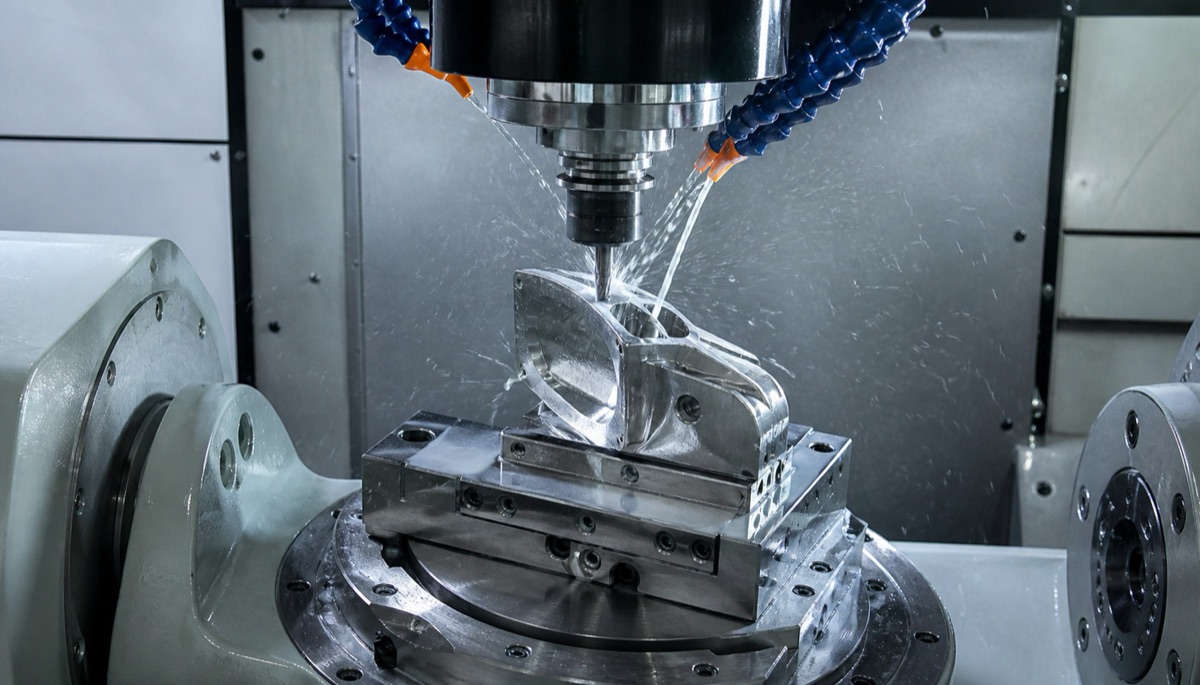

La ruta de proceso debe seguir al material. Piezas delgadas de inoxidable pueden necesitar mecanizado por etapas y corte ligero. Estructuras complejas de aluminio pueden beneficiarse de 5 ejes para reducir reorientacion. Piezas aislantes de PEEK pueden requerir menos calor y fijacion estable.
En prototipos y lotes pequenos, los registros de primera pieza son utiles. Material, herramienta, revoluciones, avance, sujecion y medicion crean una referencia para pedidos repetidos.
Rebabas, limpieza y embalaje no se añaden al final
Las rebabas pequenas son un riesgo facil de pasar por alto. Agujeros cruzados, roscas, cavidades profundas, ranuras estrechas y bordes finos pueden afectar montaje, sellado, deslizamiento o rutas de fluido si no se controlan.
El desbarbado no debe definirse solo como una nota general de chaflan. Cliente y proveedor deben acordar que bordes permiten acabado manual, que bordes deben conservar funcion, que zonas internas necesitan revision con aumento y que piezas requieren ultrasonido, limpieza con paño o embalaje individual.
OEMach trata el control de rebabas como conexion entre mecanizado e inspeccion, no como reparacion final. En inoxidable y titanio, el desgaste de herramienta cambia el comportamiento de rebaba, por lo que la revision de bordes debe integrarse al proceso.
Práctica de OEMach
En un proyecto de asiento guia de acero inoxidable para equipos de ciencias de la vida, el requisito inicial se centraba en diametro de agujero y dimensiones exteriores. La revision mostro que rebabas en agujeros cruzados, planitud de apoyo y limpieza/embalaje tambien afectarian el montaje.
La ruta final uso mecanizado por etapas, mordazas blandas dedicadas, revision de agujeros clave, inspeccion con aumento en cruces y limpieza especificada por el cliente con embalaje protector individual. Tras la primera pieza, parametros, inspeccion y limpieza quedaron archivados.
Esto facilito controlar pedidos repetidos porque el equipo tenia una referencia clara de mecanizado, inspeccion y condicion de entrega, no solo un plano terminado.
Preguntas antes de pedir
La pieza es critica en el flujo de calidad del cliente y necesita registros de material o inspeccion?
El plano define rebabas, limpieza, rayas, embalaje y dimensiones despues del acabado?
Las dimensiones clave son tolerancias normales o controlan montaje, sellado, movimiento o resultado de prueba?
Se permite sustituir material y debe confirmar el cliente el acabado o metodo de limpieza?
Tras aprobar la primera pieza, puede el proveedor conservar proceso, inspeccion y revision para repeticion?
FAQ
Qué es lo más importante en este mecanizado?
El control de proceso: DFM, material, mecanizado, rebabas, limpieza, inspeccion final y registros trazables.
Qué materiales son habituales?
304/316 inoxidable, titanio, PEEK, POM y aluminio, segun corrosion, aislamiento, peso, resistencia y limpieza.
Por qué importan tanto las rebabas?
Las rebabas pequenas afectan montaje, sellado, deslizamiento, limpieza y estabilidad de prueba, sobre todo en agujeros cruzados, cavidades y roscas.
Qué registros conviene pedir?
Valores medidos de dimensiones criticas, datums de inspeccion, informe de primera pieza, CMM cuando aplique y revisiones para pedidos repetidos.
OEMach puede apoyar prototipos medicos y de ciencias de la vida?
Si. OEMach ofrece DFM, mecanizado CNC, registros de inspeccion, control de rebabas, limpieza y embalaje protegido para prototipos y lotes pequenos.
Resumen
El mecanizado CNC a medida para dispositivos medicos no consiste solo en aprobar dimensiones una vez. Un flujo confiable conecta revision de plano, material, parametros de mecanizado, rebabas, limpieza, registros de inspeccion y trazabilidad para repeticion.
