Optische CNC-Teile extern zu fertigen sollte nicht allein nach dem Stueckpreis entschieden werden. Wichtiger ist, ob der Lieferant optische Montage versteht, geometrische Beziehungen pruefen kann und DFM-Fragen vor dem Start klar kommuniziert.

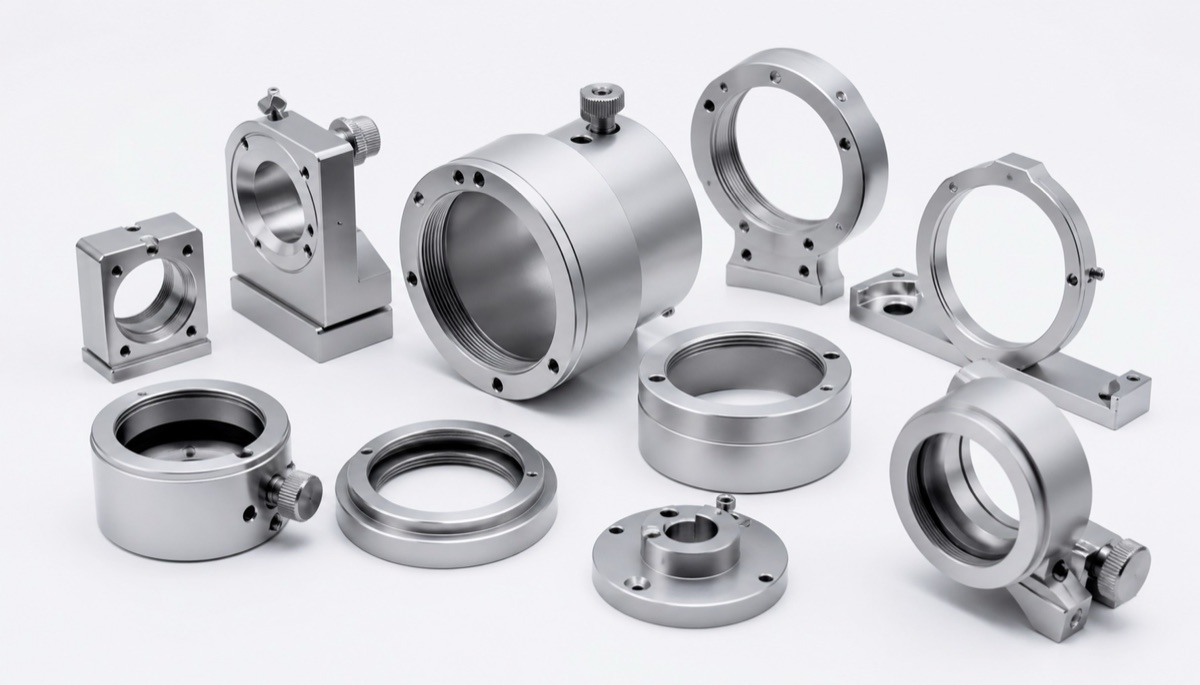

Linsentuben, Linsenhalter, Blendenhalter, Detektortraeger und Verbindungsteile fuer Bewegungsplattformen verbergen ihre Schwierigkeit oft in Koaxialitaet, Ebenheit, Rechtwinkligkeit der Stirnflaeche, Bohrungsgraten und Massveraenderung nach Eloxal.
OEMach prueft normalerweise Einbauort, Bezugsbohrung oder Bezugsflaeche, optische und sichtbare Flaechen sowie schwarze Eloxierung, Vernickelung oder matte Oberflaeche. Erst danach werden Fraesen, Dreh-Fraesen, 5-Achs-Zugang, Vakuumspannung, weiche Backen und Pruefumfang sinnvoll festgelegt.
Checkliste zur Lieferantenauswahl
| Punkt | Was pruefen | Typisches Risiko | Wie bestaetigen |
|---|---|---|---|
| Optikerfahrung | Linsentuben, Halter, Blendenhalter, Detektortraeger und Praezisionshalter | Optikteile werden wie einfache Aluminiumhalter behandelt | Lieferant soll Bezuege, Spannung und Finish an aehnlichen Teilen erklaeren |
| Prueffaehigkeit | KMG, Rundheit, Ebenheit, Koaxialitaet, Rauheit und Schluesselbohrungen | Funktionale GD&T nur mit Messschieber beurteilen | Messwerte und Pruefbezuege bestaetigen |
| Technische Kommunikation | DFM, Zeichnungsunklarheit, Toleranzprioritaet und Finish-Risiko | Nur Vertriebskommunikation verdeckt Risiken | Direkten Ingenieurkontakt und schriftliches DFM-Feedback bevorzugen |
| Werkstoffwissen | Al6061, Al7075, Edelstahl, PEEK und Zerspanverhalten | Werkstoffwechsel ohne Prozess- oder Abnahmeanpassung | Sorte, Zustand, Aufmass und Finish-Kompatibilitaet bestaetigen |
| Wiederholbarkeit | Erstmessdaten, Vorrichtungshinweise und Pruefstandard | Erste Charge passt, Folgecharge driftet | Erstmusterbericht, Pruefplan und Revisionsstand sichern |
Erfahrung heißt optische Montage verstehen
Die Frage ist nicht nur, ob ein Betrieb CNC-Maschinen besitzt. Bei optischen Bauteilen bedeutet Erfahrung, zu verstehen, wie Bezugsflaechen, Bohrungen, Stufen, Gewinde und Montageflaechen den optischen Pfad kontrollieren.
Ein Linsentubus muss Innenbohrung, Stirnflaeche und Gewinde um dieselbe Achse halten. Ein Linsenhalter muss Anlageflaeche, Positionierbohrungen und Linsenstufe stabil halten. Ein Detektortraeger braucht eventuell gleichzeitig eine Montage- und eine Waermekontaktflaeche.
Ein erfahrener Lieferant fragt, ob eine Flaeche optischer Bezug ist, ob eine Bohrung zum Justieren dient und ob Endmasse nach dem Finish abgenommen werden. Ohne diese Fragen kann ein Erstteil viele einfache Masse erfuellen und trotzdem Montagedruck oder Ausrichtungsdrift erzeugen.

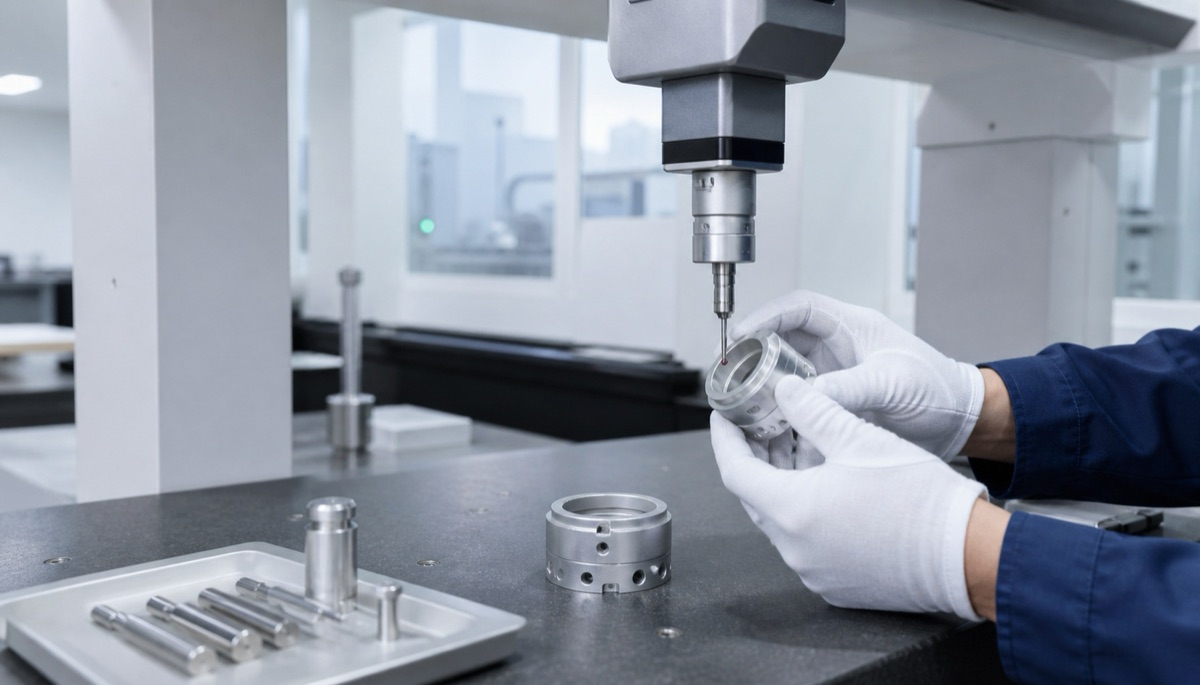

Prüfung muss geometrische Beziehungen abdecken
Die Pruefung optischer Teile darf nicht bei Laenge, Bohrungsdurchmesser und Aussenkontur stehen bleiben. Viele Fehler entstehen aus geometrischen Beziehungen wie Koaxialitaetsfehlern, nicht rechtwinkligen Stirnflaechen, instabiler Ebenheit oder wandernder Bohrungsposition.
Kritische Bohrungen, Montageflaechen und Bezuege sollten mit KMG oder Sonderlehren gemessen werden, wenn sie die Montage steuern. Hochpraezise Positionen koennen enge Kontrolle brauchen, normale Freikonturen sollten nicht unnoetig verschaerft werden.
Wenn ein Teil eloxiert, gestrahlt, geschwaerzt oder vernickelt wird, muss klar sein, ob vor oder nach dem Finish abgenommen wird. Wichtige Bohrungen, Gewinde und Anlageflaechen brauchen oft eine Nachpruefung im Endzustand.
Kommunikation ist mehr als schnelle Antwort
Schnelle Rueckmeldung hilft, aber Optik-Outsourcing haengt davon ab, ob technische Fragen frueh gestellt werden. Eine Zeichnung kann Lochabstand tolerieren, ohne den Hauptbezug zu markieren. Ein 3D-Modell kann duenne Waende zeigen, waehrend die 2D-Zeichnung keine Ebenheit nennt.
Werden solche Risiken vor der Bearbeitung nicht geklaert, steigt Nacharbeitsrisiko. Direkte Ingenieurkommunikation hilft, Prozessroute, Spannung, Werkzeugzugang, Messmethode und Terminrisiko ohne viele Zwischenschritte zu klaeren.
Fuer Einkauf und Entwicklung kann diese Kommunikation wertvoller sein als eine kleine Preisdifferenz. Sie macht aus der RFQ einen Fertigungsplan und bringt das Erstteil naeher an reale Montagebedingungen.
OEMach Praxis: Bezüge vor der Vergabe prüfen
Bei einem optischen Linsenhalter enthielt die RFQ zunaechst Aussenmasse, Bohrungspositionen und schwarze Eloxierung. In der Zeichnungspruefung erkannte OEMach, dass Linsenauflage, Passstiftbohrungen und Montagebasis keine klare Bezugsprioritaet hatten.
Die finale Route nutzte 5-Achs-Zugang zur Reduzierung von Umspannungen, weiche Backen und leichte Schlichtschnitte gegen Verzug, KMG-Messung der Positionierbohrungen sowie Nachpruefung wichtiger Bohrungen und Stirnflaechen nach dem Eloxal.
Dieser Ansatz reduzierte Unsicherheit beim Erstteil, weil Lieferant, Einkauf und Engineering dieselbe Bezugs- und Prueflogik vor dem Zerspanen festgelegt hatten.
Was vor der RFQ vorbereitet werden sollte
2D-Zeichnungen und 3D-Modelle bereitstellen und Schluesselbohrungen, Bezugsflaechen, Sichtflaechen und unkritische Freistellen markieren.
Die Anwendung nennen, zum Beispiel Linsentubus, Linsenhalter, Blendenhalter, Detektortraeger oder Plattformverbinder.
Werkstoffsorte, Menge, Oberflaechenbehandlung, KMG-Bericht und eventuelle Nachpruefung nach Finish angeben.
Die groesste Sorge benennen, etwa Bohrungspassung, Stirnflaechenrechtwinkligkeit, schwarze Eloxalfarbe oder Nacharbeitsrisiko.
Lieferanten waehlen, die DFM-Feedback und Pruefplan liefern, nicht nur Preis und Termin.
FAQ
Wie waehlt man einen Lieferanten fuer optische CNC-Teile?
Achten Sie auf Erfahrung mit Linsentuben, Haltern und aehnlichen Teilen, GD&T-Pruefung und direkten Engineering-Kontakt statt nur auf Preis.
Warum reichen Mass-Toleranzen nicht aus?
Koaxialitaet, Ebenheit, Rechtwinkligkeit und Position beeinflussen Linsenanlage und optische Ausrichtung, auch wenn Einzelmasse innerhalb Toleranz liegen.
Welche Pruefmittel sind wichtig?
KMG, Rundheitsmessung, Hoehenmessgeraet, Rauheitsmessung, optische Messung und Sonderlehren koennen je nach Bezug und Funktion noetig sein.
Sollte nach Oberflaechenbehandlung gemessen werden?
Bei wichtigen Bohrungen, Gewinden, Anlageflaechen und optischen Bezugen ist Nachpruefung nach Eloxal, Strahlen oder Beschichtung empfehlenswert.
Kann OEMach optische Teile in Kleinserie fertigen?
Ja. OEMach unterstuetzt DFM, CNC-Bearbeitung, GD&T-Kontrolle, KMG-Pruefung und Nachpruefung nach Finish fuer Prototypen und Kleinserien.
Zusammenfassung
Beim Outsourcing optischer Bauteile sollten Lieferantenerfahrung, Prueffaehigkeit und technische Kommunikation verglichen werden, nicht nur Preis und Termin. Ein verlaesslicher Lieferant verbindet optische Montagebezuege, Werkstoffverhalten, Oberflaechenbehandlung und KMG-Pruefung zu einem kontrollierbaren Prozess.
