Externalizar piezas CNC para instrumentos opticos no debe decidirse solo por precio unitario. Las preguntas importantes son si el proveedor entiende el montaje optico, puede inspeccionar relaciones geometricas y comunica problemas DFM antes de mecanizar.
Tubos opticos, monturas de lentes, asientos de diafragma, soportes de detector y conectores de plataformas de movimiento suelen esconder su dificultad en coaxialidad, planitud, perpendicularidad de cara, rebabas en agujeros y cambios dimensionales despues del anodizado.
OEMach revisa normalmente donde se instala la pieza, que agujero o cara sirve de datum, que superficies son opticas o visibles y si habra anodizado negro, niquelado o acabado mate. Solo despues se define fresado, torno-fresa, acceso 5 ejes, vacio, mordazas blandas e inspeccion.
Lista para seleccionar proveedor
| Punto | Qué revisar | Riesgo común | Cómo confirmar |
|---|---|---|---|
| Experiencia optica | Tubos, monturas, asientos de diafragma, soportes de detector y soportes de precision | Tratar piezas opticas como soportes de aluminio comunes | Pedir al proveedor que explique datums, sujecion y acabado en piezas similares |
| Inspeccion | CMM, redondez, planitud, coaxialidad, rugosidad y medicion de agujeros clave | Evaluar GD&T funcional solo con calibres | Confirmar valores medidos y datums de inspeccion |
| Comunicacion tecnica | DFM, ambiguedad del plano, prioridad de tolerancias y riesgos de acabado | La comunicacion solo comercial oculta riesgos | Preferir contacto directo con ingeniero y feedback DFM escrito |
| Materiales | Al6061, Al7075, inoxidable, PEEK y comportamiento de mecanizado | Cambiar material sin ajustar proceso o aceptacion | Confirmar grado, estado, sobrematerial y compatibilidad con acabado |
| Repeticion | Datos de primera pieza, notas de utillaje y criterio de inspeccion | La primera tanda monta, la siguiente deriva | Guardar informe de primera pieza, plan de inspeccion y revision |
La experiencia significa entender el montaje óptico
La cuestion no es simplemente si el taller tiene maquinas CNC. En componentes opticos, la experiencia real es entender como caras datum, agujeros, escalones, roscas y planos de montaje controlan la ruta optica.

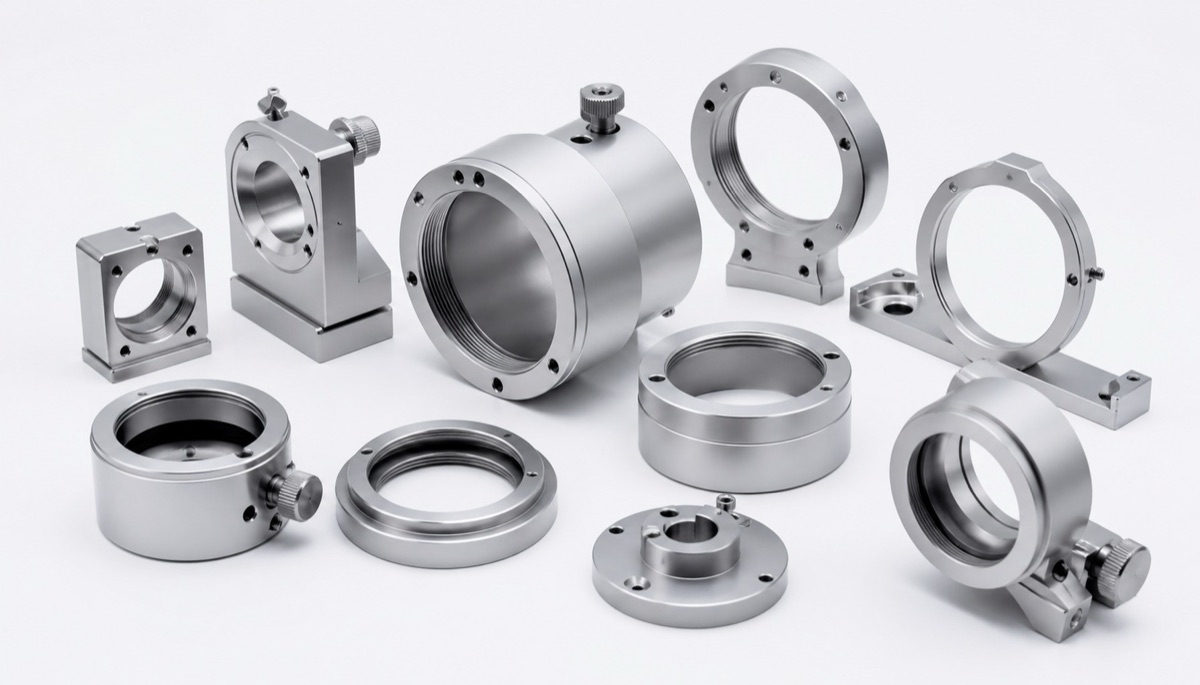

Un tubo optico debe mantener agujero interno, cara final y rosca alrededor del mismo eje. Una montura debe estabilizar plano de apoyo, agujeros de posicionamiento y escalon de lente. Un soporte de detector puede necesitar que la cara de montaje y la cara termica cumplan a la vez.
Un proveedor con experiencia preguntara si una superficie es datum optico, si un agujero participa en el ajuste y si la dimension final se acepta despues del acabado. Sin estas preguntas, la primera pieza puede cumplir muchas cotas simples y aun crear presion de montaje o deriva de alineacion.
La inspección debe cubrir relaciones geométricas
La inspeccion de piezas opticas no puede quedarse en longitud, diametro y contorno exterior. Muchos fallos vienen de relaciones geometricas: coaxialidad, perpendicularidad, planitud inestable o posicion de agujeros.

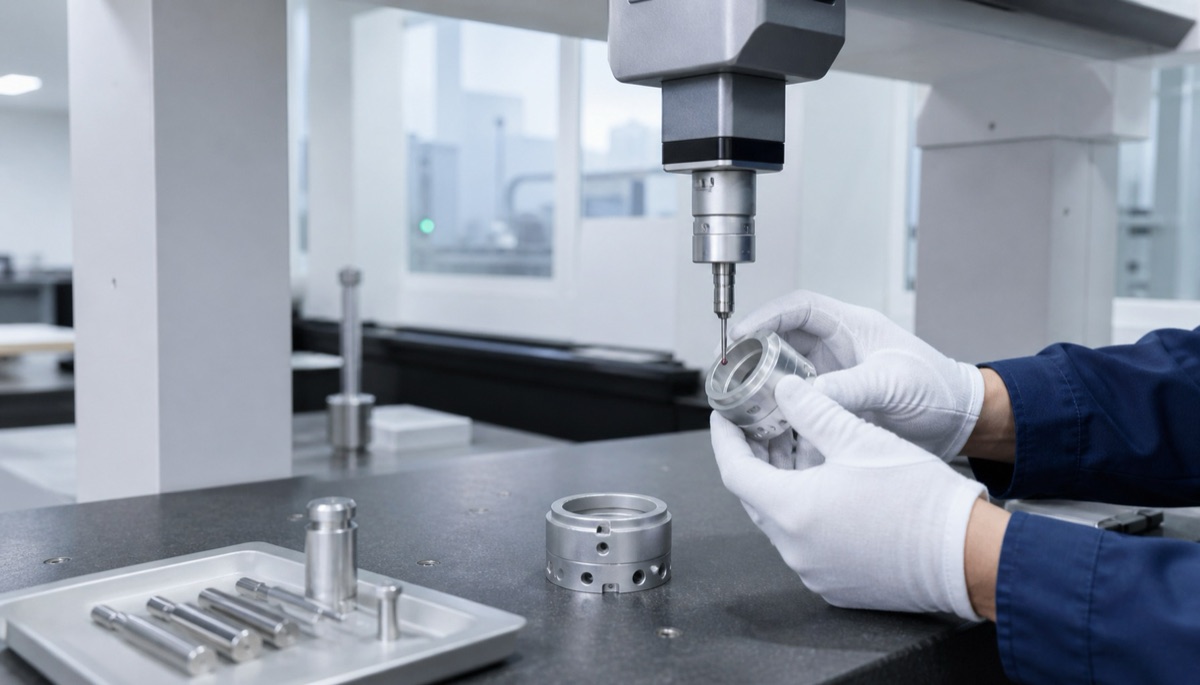

Agujeros criticos, planos de montaje y datums deben medirse con CMM o utiles dedicados cuando controlan el montaje. Las posiciones de alta precision pueden requerir control estrecho, mientras que perfiles generales no deben endurecerse sin necesidad.
Si la pieza sera anodizada, granallada, ennegrecida o niquelada, debe definirse si la aceptacion es antes o despues del acabado. Agujeros, roscas y superficies de apoyo clave suelen requerir reinspeccion despues del acabado.
La comunicación eficiente no es solo responder rápido
Responder rapido ayuda, pero la externalizacion optica depende de levantar preguntas de ingenieria a tiempo. Un plano puede mostrar tolerancia de distancia entre agujeros sin marcar el datum principal. Un modelo 3D puede tener paredes delgadas sin que el 2D pida planitud.
Cuando estos riesgos no se aclaran antes de mecanizar, aumenta la probabilidad de retrabajo. La comunicacion directa entre ingenieros ayuda a definir proceso, sujecion, acceso de herramienta, medicion y riesgo de plazo sin multiples retransmisiones.
Para compras y desarrollo, esta comunicacion puede valer mas que una pequena diferencia de precio. Convierte la RFQ en un plan fabricable y acerca la primera pieza a las condiciones reales de montaje.
Práctica de OEMach: revisar datums antes de externalizar
En un proyecto de montura optica, la RFQ inicial incluia dimensiones exteriores, posicion de agujeros y anodizado negro. Durante la revision, OEMach noto que la superficie de apoyo de la lente, los agujeros de pasador y la base de montaje no tenian prioridad clara de datum.

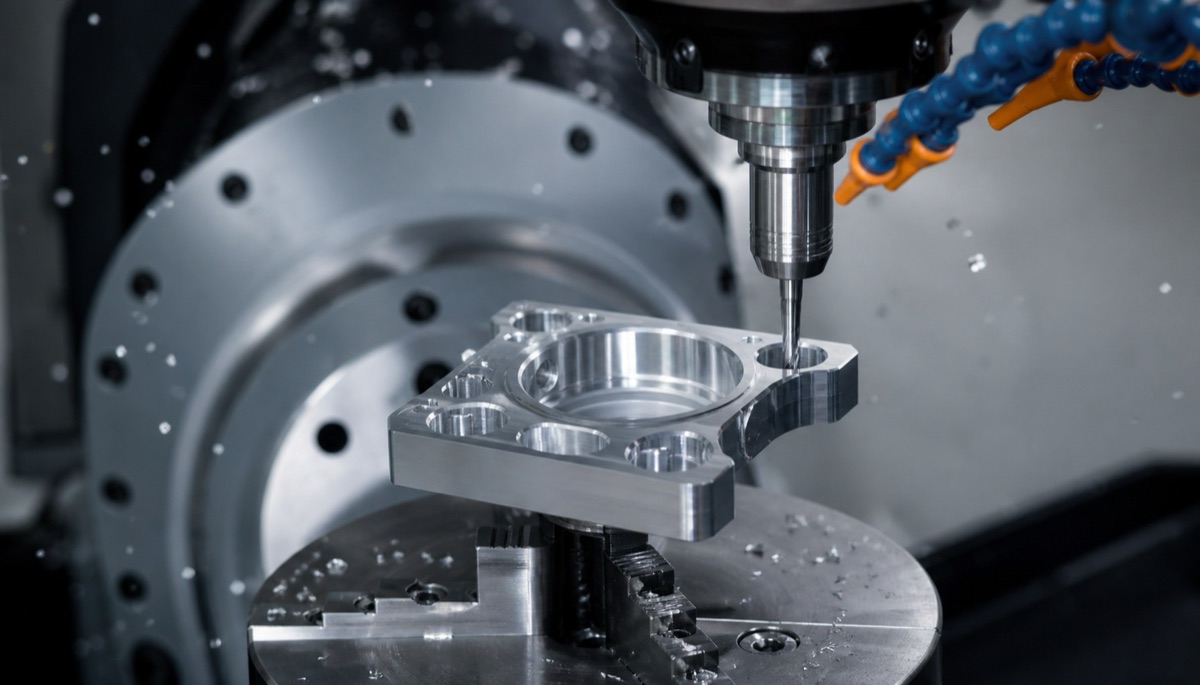

El proceso final uso acceso 5 ejes para reducir reorientaciones, mordazas blandas y cortes ligeros de acabado para controlar deformacion, medicion CMM de agujeros de posicionamiento y reinspeccion despues del anodizado de agujeros y caras clave.
Este metodo redujo la incertidumbre de primera pieza porque proveedor, comprador e ingenieria acordaron la misma logica de datum e inspeccion antes de cortar material.
Qué preparar antes de enviar una RFQ
Enviar planos 2D y modelos 3D, marcando agujeros clave, caras datum, superficies visibles y zonas de holgura no criticas.
Explicar la aplicacion de la pieza: tubo optico, montura, asiento de diafragma, soporte de detector o conector de plataforma.
Indicar grado de material, cantidad, tratamiento superficial, si se requiere CMM y si hara falta reinspeccion despues del acabado.
Describir la preocupacion principal, como ajuste de agujero, perpendicularidad de cara, color del anodizado negro o riesgo de retrabajo.
Elegir proveedores que entreguen feedback DFM y plan de inspeccion, no solo precio y fecha.
FAQ
Cómo elegir un proveedor para piezas ópticas?
Busque experiencia en tubos, monturas, soportes y piezas similares, capacidad de inspeccion GD&T y comunicacion directa con ingenieria.
Por qué las tolerancias dimensionales no bastan?
Coaxialidad, planitud, perpendicularidad y posicion pueden afectar asiento de lente y alineacion optica aunque las cotas individuales cumplan.
Qué equipos de inspección son importantes?
CMM, redondez, altura, rugosidad, medicion optica y utiles dedicados pueden ser necesarios segun datums y rasgos funcionales.
Conviene inspeccionar despues del acabado?
Para agujeros, roscas, caras de apoyo y datums opticos clave se recomienda reinspeccion despues de anodizado, granallado o recubrimiento.
OEMach puede fabricar lotes pequenos de piezas opticas?
Si. OEMach ofrece revision DFM, mecanizado CNC, control GD&T, inspeccion CMM y revision despues de acabado para prototipos y lotes pequenos.
Resumen
La externalizacion de piezas opticas debe comparar experiencia, inspeccion y comunicacion tecnica, no solo precio y plazo. Un proveedor confiable conecta datums de montaje optico, comportamiento del material, tratamiento superficial e inspeccion CMM en un proceso controlable.
