CNC-Bearbeitung von Gelenken und Endeffektoren für chirurgische Roboterinstrumente

Technischer Leitfaden zur CNC-Bearbeitung von Gelenken und Endeffektoren für chirurgische Roboterinstrumente: Material, Mikrobohrungen, 5-Achs-Spannung, Gratkontrolle, Prüfung und saubere Lieferung.

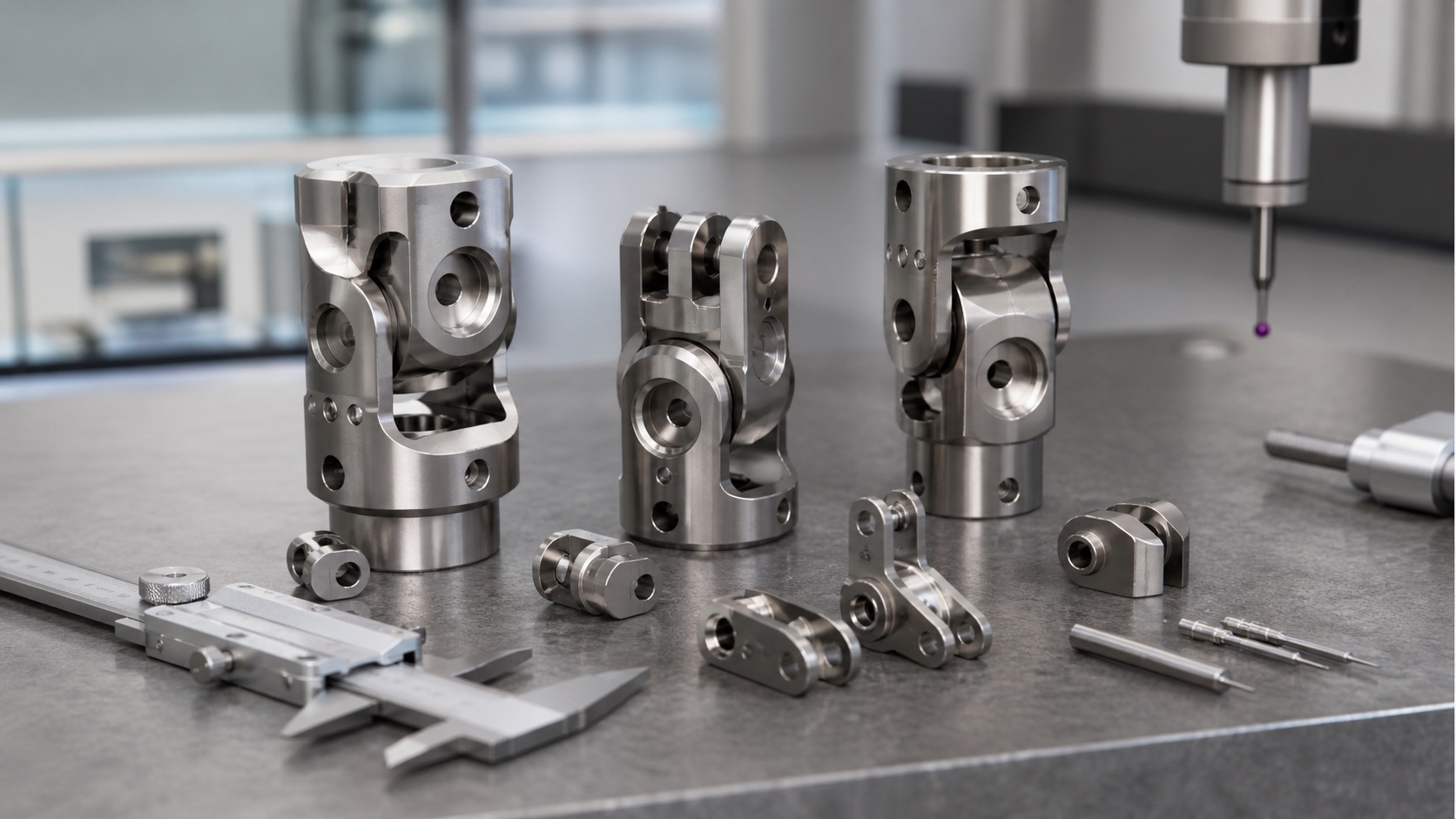

Warum chirurgische Roboterinstrumente anspruchsvolle CNC-Teile sind

Chirurgische Roboterinstrumente verbinden einen schlanken Schaft mit einem sehr kleinen Handgelenk oder Endeffektor. Die Bauteile sind klein, doch die Anforderungen an Bewegung, Montage und Wiederholgenauigkeit sind hoch. Ein Kupplungsstück, eine Greiferbacke, eine Scharnierplatte oder eine Pivotbuchse benötigt präzise Bohrungen, stabile Profile und beschädigungsfreie Oberflächen. Für technische Einkäufer ist entscheidend, einen Fertigungspartner zu wählen, der Miniaturmerkmale ohne kritische Grate, Verzug oder Kratzer herstellen kann.

Materialauswahl und Bearbeitungsrisiken

Typische Werkstoffe sind 17-4PH Edelstahl, 316L Edelstahl, Titanlegierungen und ausgewählte technische Kunststoffe. Jeder Werkstoff bringt eigene Risiken mit. Edelstahl kann kaltverfestigen und an Querbohrungen hartnäckige Grate bilden. Titan verlangt kontrollierte Wärmeabfuhr, weil kleine Geometrien bei Wärmeeintrag dimensionskritisch werden. Kunststoffe benötigen scharfe Werkzeuge und schonende Spannung gegen Verformung. Bereits in der Anfrage sollte klar sein, ob es um Prototyp, Validierung oder Serie geht, da Prüfaufwand und Dokumentation davon abhängen.

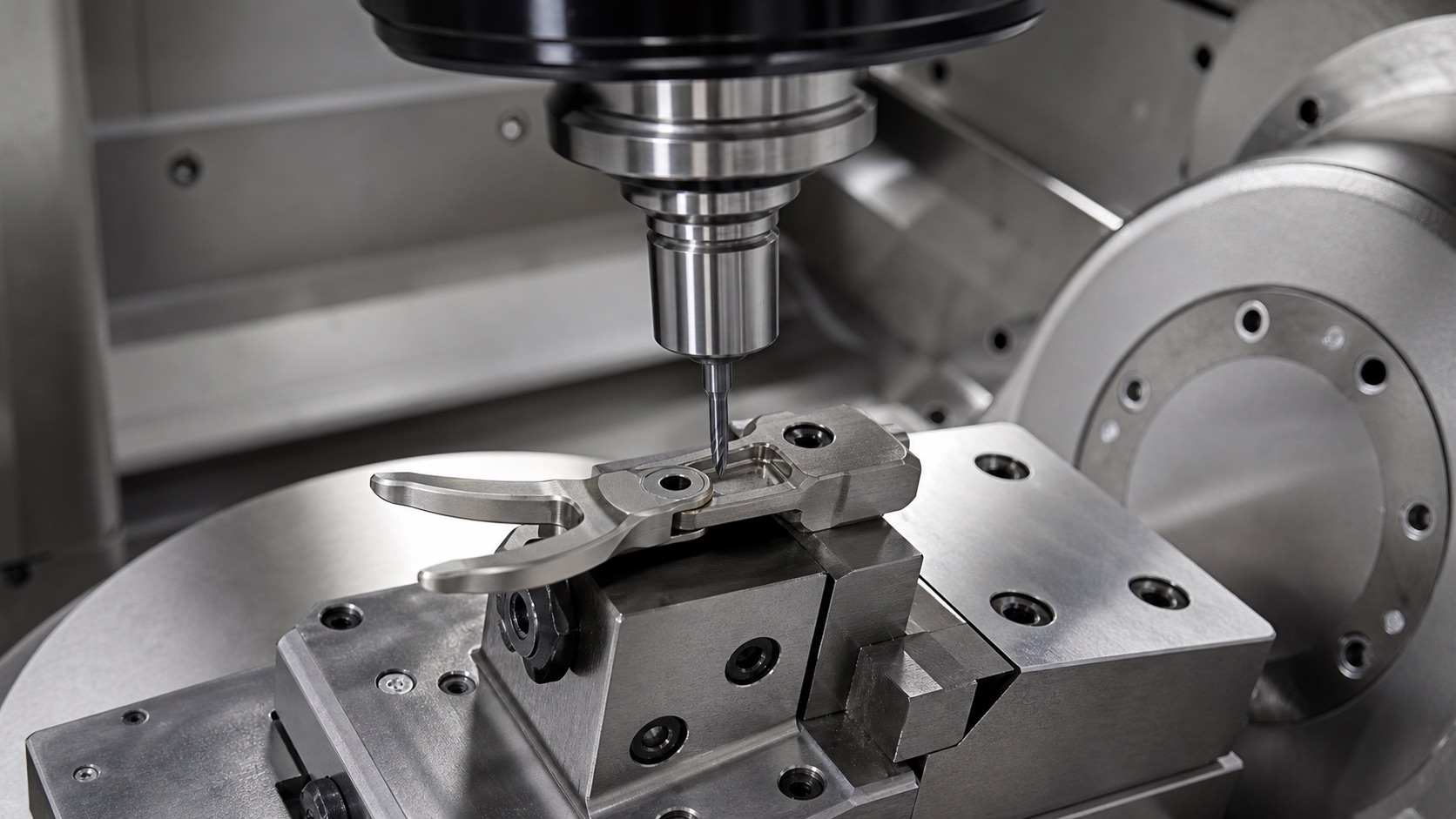

5-Achs-Spannung für Handgelenke und Greifer

Viele Bauteile für chirurgische Roboter besitzen gekrümmte Greiferprofile, seitliche Fenster, koaxiale Bohrungen und tiefe Taschen. 5-Achs-Bearbeitung reduziert Umspannungen und hält geometrische Beziehungen näher am gemeinsamen Bezugssystem. Auch bei mehreren Operationen muss das Spannkonzept dünne Arme, Scharnierbosse und lange Schäfte schützen. Weiche Spannbacken, Spreizdorne und modulare Nester leiten Schnittkräfte in stabile Bereiche, statt empfindliche Funktionsflächen zu belasten.

Pivotbohrungen, Nuten und Kantenbruch

Kleine Pivotbohrungen zählen zu den kritischsten Merkmalen. Wenige Mikrometer Abweichung können Spiel, Reibung oder Vorspannung verändern. Reiben, Ausdrehen oder Gewindefräsen wird je nach Durchmesser, Werkstoff und Stückzahl gewählt. Nuten und Innentaschen benötigen von Anfang an eine Gratstrategie. Der Kantenbruch soll Schärfe entfernen, ohne Kontaktflächen unnötig zu verrunden. Wenn die Zeichnung es zulässt, verbessern zugängliche Entlastungen und praxistaugliche Radien die Prozesssicherheit.

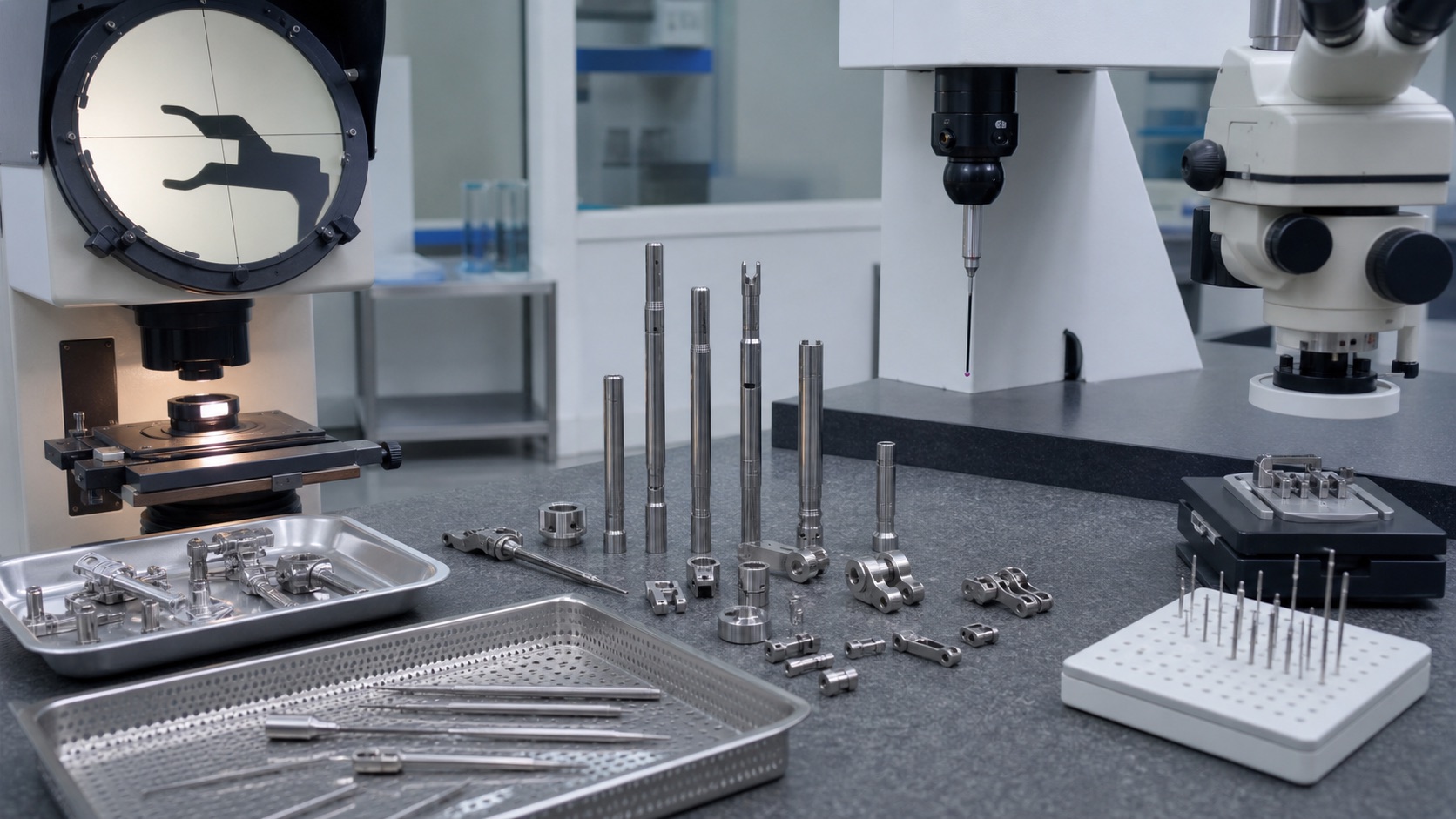

Prüfung und Rückverfolgbarkeit

Die Prüfung kombiniert CMM, optische Messung, Grenzlehren, Mikroskop und Oberflächenkontrolle. Bei kleinen Medizinbauteilen zählt nicht nur die Größe einzelner Merkmale, sondern auch ihre Beziehung: Bohrungsabstand, Koaxialität, Rechtwinkligkeit, Profil und Bezugstreue. In der Prototypenphase helfen Musterprüfberichte, Toleranzannahmen früh zu bestätigen. Materialzertifikate, Revisionskontrolle, Chargenrückverfolgung und klare Verpackungskennzeichnung verbinden jedes Teil mit Zeichnung und Bestellung.

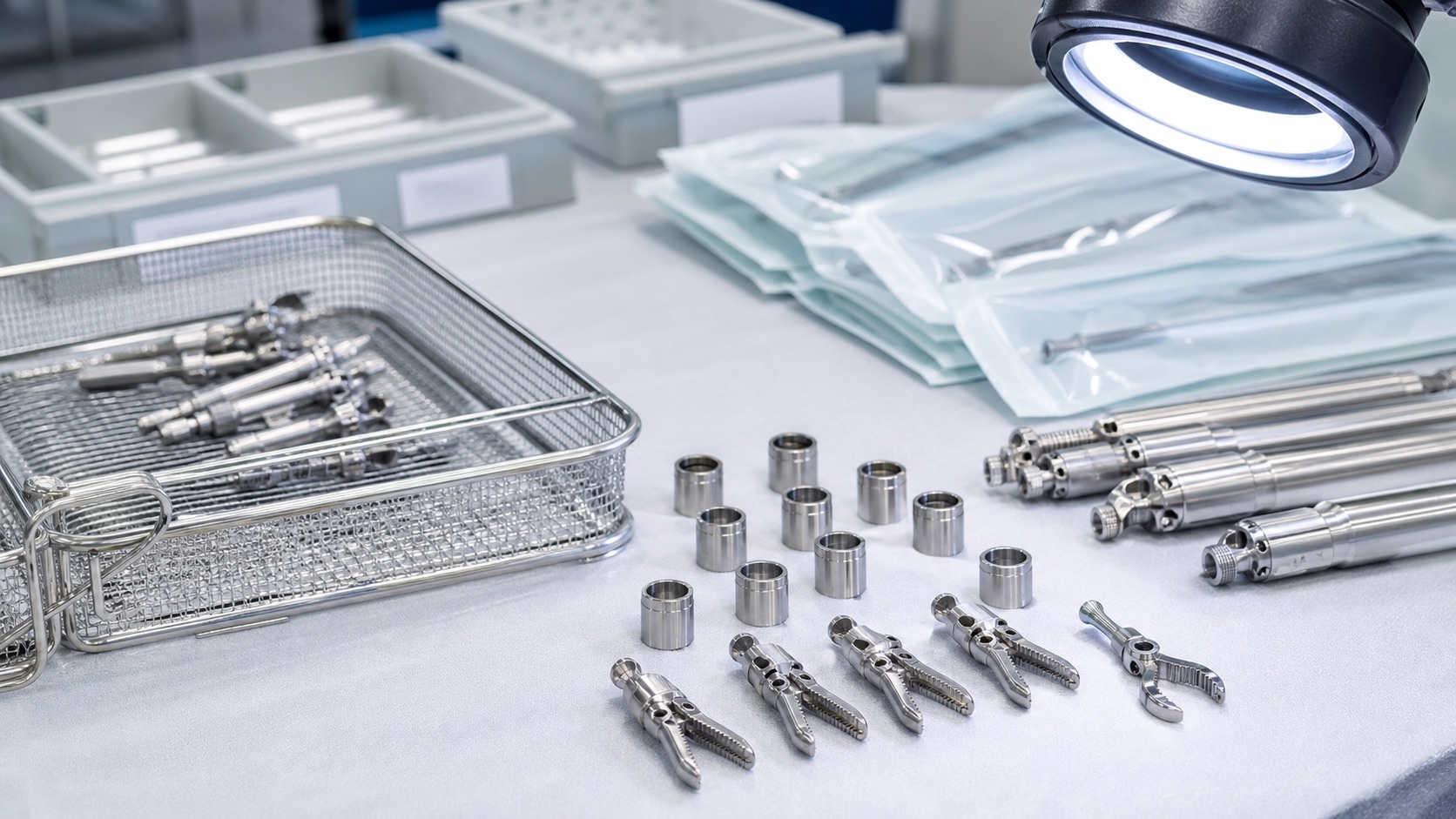

Saubere Endbearbeitung und Lieferung

CNC-Bearbeitung ist nur ein Teil der Lieferkette. Bauteile für chirurgische Roboterinstrumente benötigen oft kontrolliertes Entgraten, Passivieren von Edelstahl, Ultraschallreinigung, Schutzverpackung und getrennte Ablage kleiner Teile gegen Kratzer. Diese saubere Lieferung ersetzt keine validierte Reinigung oder Sterilisation des Geräteherstellers, reduziert aber Risiken vor der Wareneingangsprüfung. Für eine belastbare RFQ sollten Zeichnung, CAD, Werkstoff, Menge, kritische Merkmale und Prüfanforderungen bereitgestellt werden.

FAQ

Welche Daten helfen bei der Anfrage?

3D-Modell, 2D-Zeichnung, Werkstoff, Menge, kritische Maße, Oberflächenanforderungen und Prüfanforderungen sind die wichtigste Basis.

Eignet sich CNC für medizinische Prototypen in kleiner Stückzahl?

Ja. CNC-Bearbeitung eignet sich für Prototypen, Validierungslosgrößen und Kleinserien, weil keine teuren Formen erforderlich sind.

Welche Toleranzen sollten besonders markiert werden?

Pivotbohrungen, Bezugsflächen, Bohrungsabstände, Nutbreiten, Greiferprofile, Schaftkonzentrizität und alle montagekritischen Merkmale.

Wie werden Grate an Miniaturteilen kontrolliert?

Durch Werkzeugwegplanung, scharfe Werkzeuge, stabile Spannung, definierte Kantenstrategie, Mikroskopprüfung und kontrollierte Endbearbeitung.

Sind Edelstahl und Titan beide geeignet?

Beide können geeignet sein. Die Wahl hängt von Festigkeit, Korrosion, Gewicht, Endbearbeitung, Gerätespezifikation und Dokumentationsbedarf ab.

Was gehört in die Serienübergabe?

Freigegebene Zeichnungen, Revisionsstand, Materialzertifikate, Prüfplan, Verpackungsvorgaben, akzeptierte Muster und Rückverfolgbarkeitsregeln.
