Por qué estos componentes son exigentes

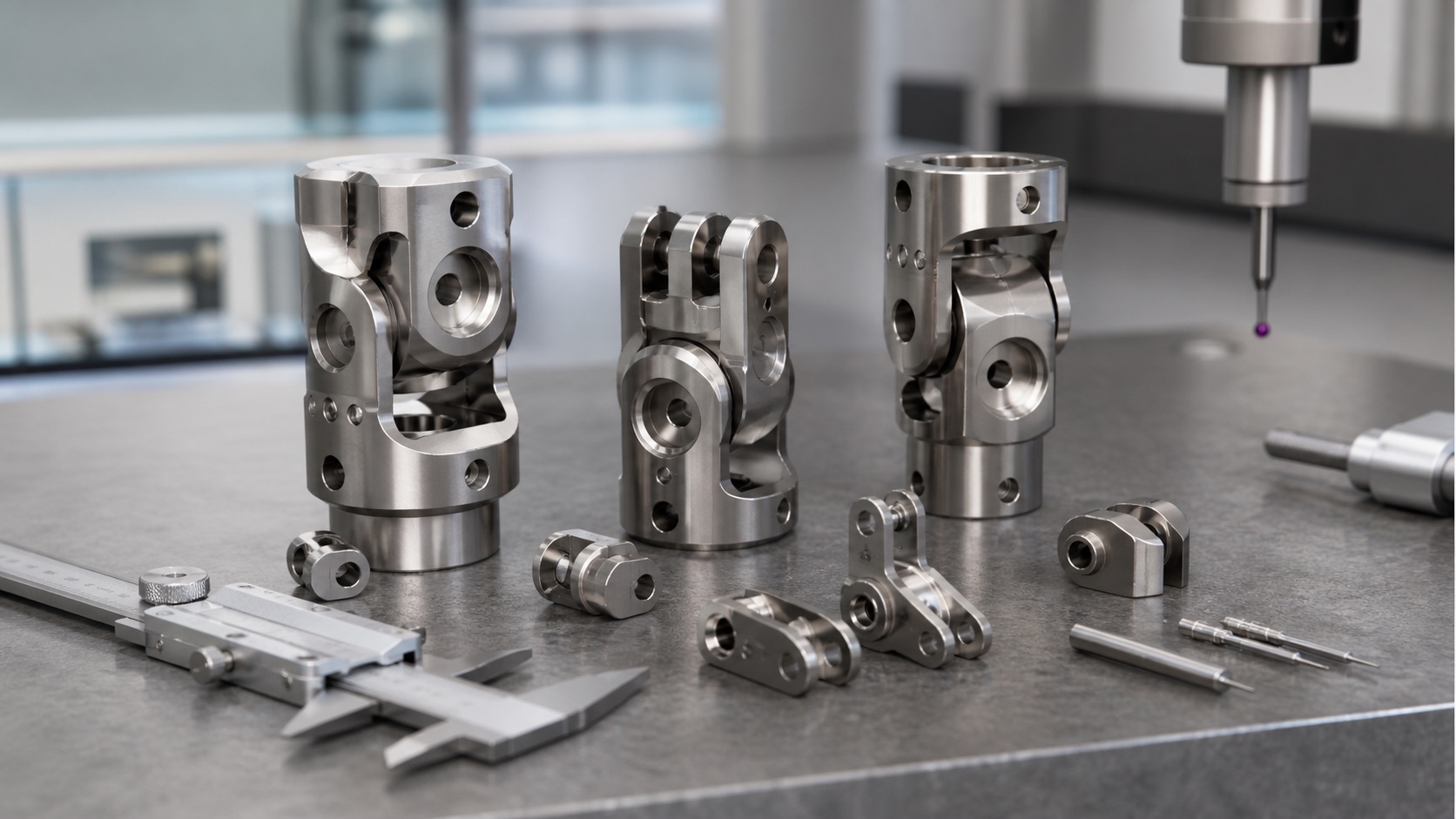

Los instrumentos quirúrgicos robóticos combinan un eje compacto con una muñeca o efector final muy pequeño. Las piezas parecen simples, pero deben moverse con suavidad, mantener la alineación y ensamblarse con pasadores, casquillos y ejes de muy poca holgura. Una carcasa de muñeca, una mordaza, una placa de bisagra o un acoplamiento puede depender de taladros precisos, perfiles estables y superficies sin daños. Para compras técnicas, el reto es elegir un proveedor capaz de fabricar microgeometrías sin rebabas, deformación ni rayas que compliquen el montaje.
Materiales y riesgos de mecanizado
Los materiales habituales incluyen acero inoxidable 17-4PH, acero inoxidable 316L, aleaciones de titanio y plásticos técnicos en piezas aislantes o ligeras. Cada opción exige una estrategia distinta. El acero inoxidable puede endurecerse por trabajo y producir rebabas en taladros cruzados. El titanio requiere control térmico porque las secciones pequeñas pierden estabilidad si se acumula calor. Los plásticos necesitan herramientas afiladas y sujeción suave para evitar deformación. La cotización debe indicar si se trata de prototipo, validación o producción, ya que el nivel de inspección y documentación cambia.
Fijación de 5 ejes para muñecas y mordazas

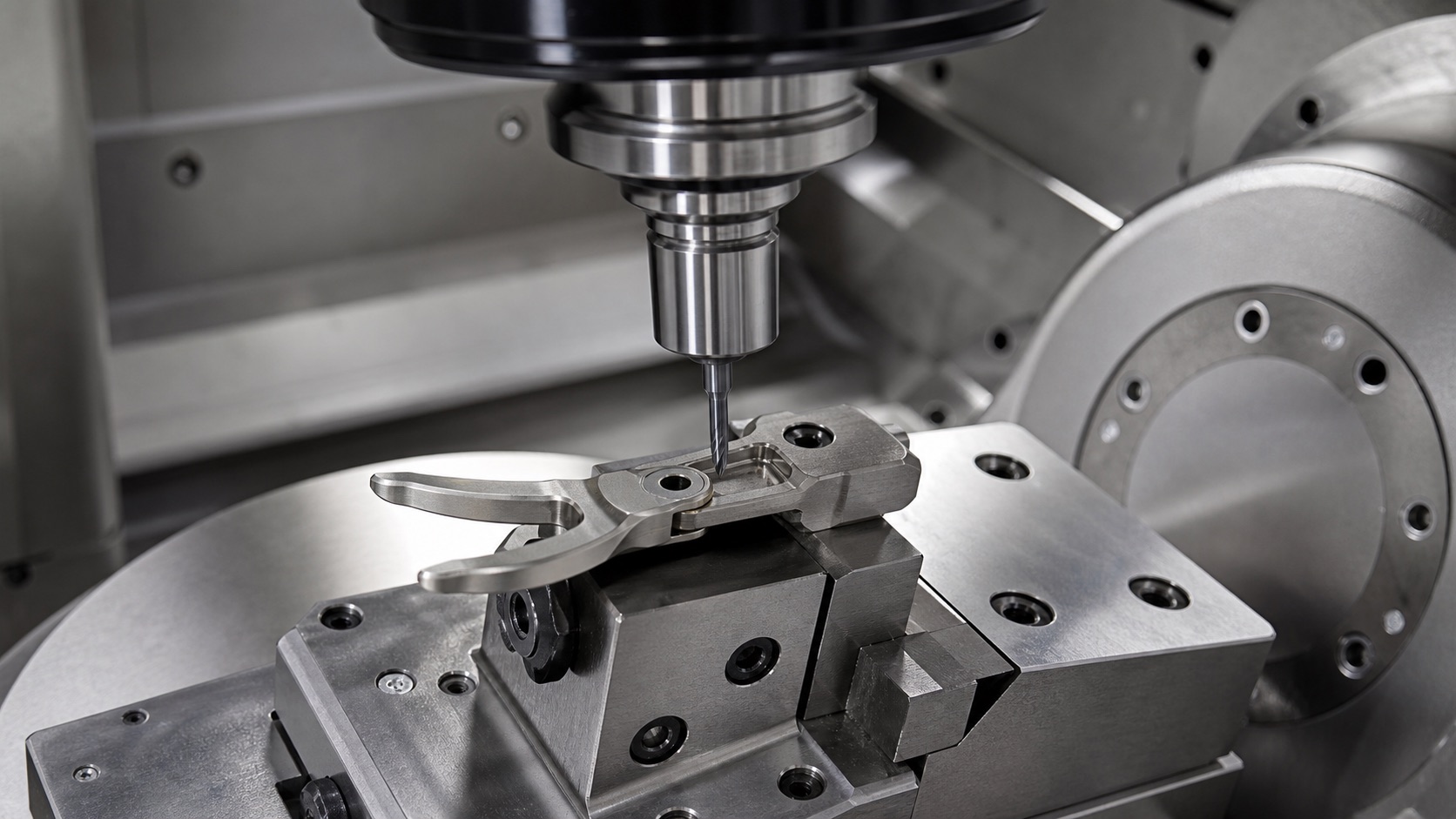

Muchas piezas de robots quirúrgicos tienen perfiles curvos, ventanas laterales, taladros coaxiales y cavidades internas. El mecanizado de 5 ejes reduce cambios de amarre y mantiene las relaciones geométricas desde una referencia común. Incluso cuando se requieren varias operaciones, la fijación debe proteger brazos delgados, bosses de bisagra y ejes largos. Mordazas blandas, mandriles expansibles y nidos modulares ayudan a dirigir la fuerza de corte hacia zonas fuertes, no hacia detalles funcionales delicados.
Taladros de pivote, ranuras y aristas
Los taladros pequeños de pivote suelen ser las características más críticas. Un error de pocas micras puede cambiar la fricción, el juego o la precarga de montaje. Escariado, mandrinado o fresado de rosca se seleccionan según diámetro, material y volumen. Las ranuras y cavidades internas necesitan una estrategia de rebabas desde el diseño del proceso. El chaflán debe eliminar aristas cortantes sin redondear superficies de contacto. Cuando el plano lo permite, radios más prácticos y alivios accesibles mejoran la repetibilidad.
Inspección y trazabilidad

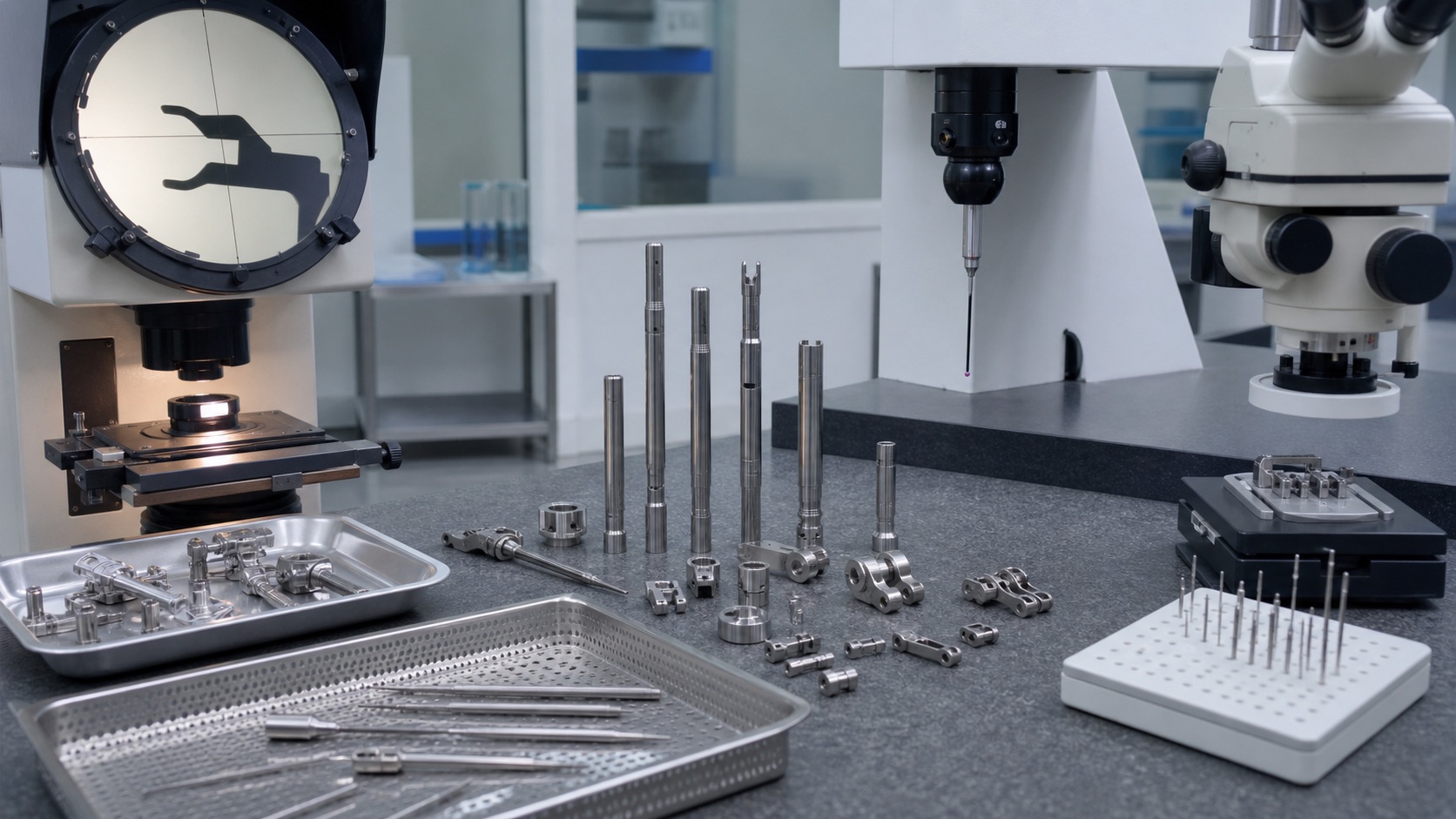

La inspección combina CMM, medición óptica, calibres pasadores, microscopio y revisión de acabado superficial. En piezas médicas pequeñas no basta con medir el tamaño; también importa la relación entre características: distancia entre taladros, coaxialidad, perpendicularidad, perfil y repetibilidad del datum. En prototipos conviene solicitar informes de muestra para confirmar supuestos de tolerancia. Certificados de material, control de revisión, trazabilidad de lote y etiquetas claras facilitan conectar cada pieza con su plano y pedido.
Acabado limpio y entrega

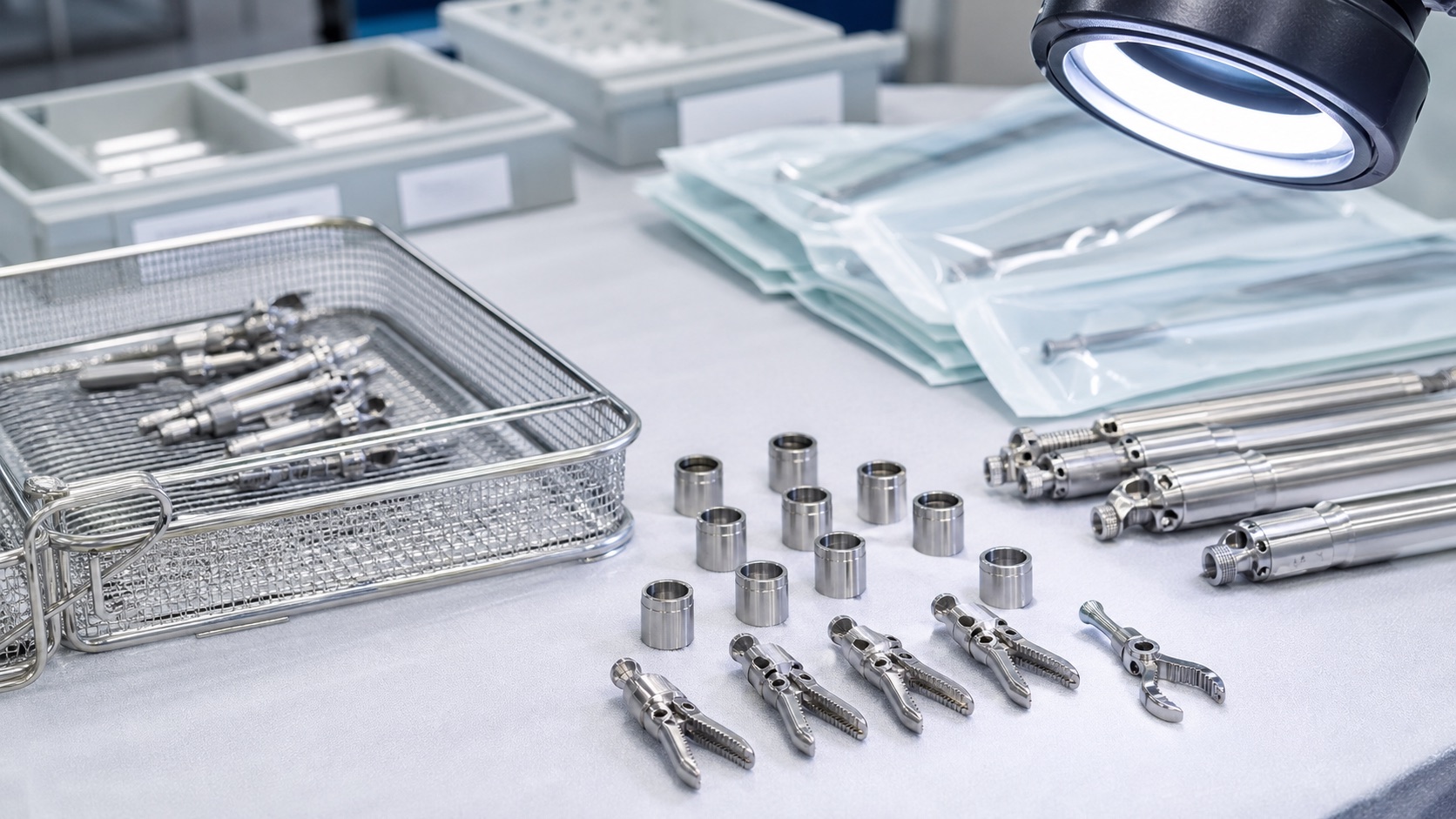

El mecanizado CNC es solo una parte de la cadena. Las piezas para instrumentos quirúrgicos robóticos suelen requerir desbarbado controlado, pasivado de acero inoxidable, limpieza ultrasónica, embalaje protector y separación de componentes pequeños para evitar rayas. Esta entrega limpia no sustituye los procesos validados de limpieza o esterilización del fabricante del dispositivo, pero reduce riesgos antes de la inspección de entrada. Para una RFQ eficaz, comparta planos, CAD, material, cantidad, características críticas y requisitos de inspección.
FAQ
¿Qué archivos ayudan a cotizar estas piezas?
Modelo 3D, plano 2D, material, cantidad, dimensiones críticas, acabado superficial y requisitos de inspección son la base más útil.
¿El CNC sirve para prototipos médicos de bajo volumen?
Sí. Es adecuado para prototipos, lotes de validación y producción de bajo volumen porque no exige moldes ni utillajes costosos.
¿Qué tolerancias deben marcarse como críticas?
Taladros de pivote, superficies datum, distancia entre taladros, anchura de ranura, perfil de mordaza, concentricidad de ejes y zonas de montaje.
¿Cómo se controlan las rebabas?
Con planificación de trayectoria, herramientas afiladas, sujeción estable, estrategia de aristas, inspección con microscopio y acabado controlado.
¿Acero inoxidable y titanio son opciones válidas?
Sí, pero la elección depende de resistencia, corrosión, peso, acabado posterior, especificación del fabricante y requisitos del dispositivo.
¿Qué debe incluirse al pasar a producción?
Planos aprobados, revisión, certificados de material, plan de inspección, embalaje, muestras aceptadas y requisitos de trazabilidad.
