Die CNC-Bearbeitung von Edelstahlteilen fuer optische Instrumente erfordert strenge Kontrolle von Graten, Verzug und Oberflaechenkratzern. Anders als normale Strukturteile werden solche Teile oft nach Montagegefuehl, Stabilitaet des optischen Pfads, Kantenstatus und sauberer Optik bewertet.
Edelstahl ist fest, korrosionsbestaendig und optisch stabil. Deshalb wird er fuer Linsenhalter, Halteringe, Duennringe, Fuehrungsbuchsen, Fixiersitze und stabile Halter eingesetzt. Die Herausforderung liegt in Zaehigkeit und Kaltverfestigung: ungeeignete Werkzeuge, Spannung oder Entgratung hinterlassen kleine Grate oder Kratzer.
OEMach behandelt optische Edelstahlteile als Endzustandskomponenten. Spannungsarme Aufspannung, Trennung von Schruppen und Schlichten, mikroskopische Entgratung, KMG-Nachpruefung und kratzgeschuetzte Verpackung werden gemeinsam geplant.
Risikokontrolltabelle
| Risiko | Betroffene Stelle | Folge | Kontrolle |
|---|---|---|---|
| Grate | Kleine Bohrungen, Nuten, Gewinde, duenne Kanten und Innenkanten von Ringen | Linsenkratzer, raues Montagegefuehl oder Partikel | Werkzeugweg optimieren, vergroessert pruefen, manuell fertigstellen und reinigen |
| Verzug | Duennringe, Halterflaechen, Fensterhalter und schlanke Arme | Ebenheitsdrift, Koaxialitaetswechsel oder ungleiche Vorspannung | Spannungsarme Aufspannung, Schruppen/Schlichten und Spannungsabbau bei Bedarf |
| Kratzer | Sichtflaechen, linsennahe Flaechen und Dichtflaechen | Optische Ablehnung oder Reinigungsproblem | Weiche Unterlagen, getrennte Boxen und Einzelverpackung |
| Werkzeugmarken | Optische Kontaktflaechen, Positionierstufen und Nutboeden | Instabile Anlage oder geaenderter optischer Winkel | Vorschub, Werkzeugverschleiss und Nachschlichten kontrollieren |
| Reinigung und Verpackung | Praezisionsflaechen und kleine Hohlraeume | Spaene, Oel oder Partikel in der Montage | Ultraschall oder Wischen, Kratzschutz und Endkontrolle |
Gratkontrolle beginnt bei Werkzeug und Bahn
Wegen der hohen Zaehigkeit von Edelstahl sind Grate an kleinen Bohrungen, engen Nuten, duennen Kanten und Gewinden schwieriger als bei Aluminium. Optikteile liegen oft nahe an Linsen, Filtern, Sensoren und Praezisionsanlagen, sodass ein loser Grat Kratzer oder Partikel erzeugen kann.
Entgratung darf nicht nur ein letzter manueller Schritt sein. Werkzeugschärfe, Schnittwerte, Ein- und Austritt, Fasenstrategie und Reinigung beeinflussen die Endkante. Fuer Mikrobohrungen, Innenkanten von Halteringen und Linsenhalterstufen ist vergroesserte Pruefung oft sinnvoll.
Zeichnung oder technische Notiz sollten keine scharfen Kanten, keine abloesbaren Grate, kritische Fasenbereiche und eventuell mikroskopische Pruefaufzeichnungen definieren.
Dünnwand- und Fensterstrukturen brauchen Verzugskontrolle
Optische Edelstahlteile enthalten haeufig Duennringe, Fensterhalter, Halteringe und kompakte Linsenhalter. Starker Schnitt in einem Schritt, zu hohe Spannkraft oder fehlende Trennung von Schruppen und Schlichten fuehren zu Ovalitaet, Verzug, Ebenheitsdrift und Koaxialitaetswechsel.
Edelstahl hat gute Steifigkeit, aber Bearbeitungsspannung und Spannverzug duerfen nicht ignoriert werden. Ein Teil kann auf der Maschine gut wirken und sich nach dem Loesen oder Reinigen veraendern, besonders bei Prototypen und Kleinserien.
OEMach nutzt fuer duenne Edelstahlteile oft spannungsarme Aufspannung, weiche Backen oder Sondervorrichtungen, stufenweise Bearbeitung und Nachschlichten wichtiger Flaechen. Kritische Merkmale werden eng kontrolliert, allgemeine Freikonturen nicht unnoetig verschaerft.
Kratzervermeidung beginnt beim Handling
Viele Optikprobleme bei Edelstahlteilen entstehen nicht durch Fräsermarken. Sie passieren beim Transport im Prozess, Reinigen, Pruefen oder Verpacken, wenn Teile Metalltische, harte Lehren, Messschieber oder andere Bauteile beruehren.
Hat ein Teil Sichtflaechen, Dichtflaechen oder linsennahe Flaechen, sollte der Prozess weiche Unterlagen, Fachboxen, saubere Tuecher oder Einzelverpackung einsetzen. Auch die Pruefung sollte harte Messmittel nicht ueber Sicht- oder Funktionsflaechen ziehen.
Statt nur kratzerfrei zu schreiben, sollte die RFQ Sichtbereiche, zulaessige Bearbeitungsrichtung, unzulaessige Kratzer- oder Dellenstellen und Verpackungsschutz definieren.
Fünf Fertigungskontrollen
Erstens in der DFM-Pruefung linsennahe Flaechen, Sichtflaechen, Positionierbezuege und gratkritische Kanten markieren.
Zweitens Schruppen und Schlichten trennen. Fuer Duennringe und Fensterhalter spannungsarm spannen.
Drittens kleine Bohrungen, Nuten, Gewinde und Innenkanten von Halteringen vergroessert entgraten und reinigen.
Viertens Sicht- und Anlageflaechen waehrend Pruefung, Reinigung, Umlauf und Verpackung mit weichen Kontaktmethoden schuetzen.
Fuenftens Erstmusteraufzeichnungen zu Massen, Gratpruefung, Optik und Verpackung behalten und fuer Kleinserien wiederverwenden.
OEMach Praxis

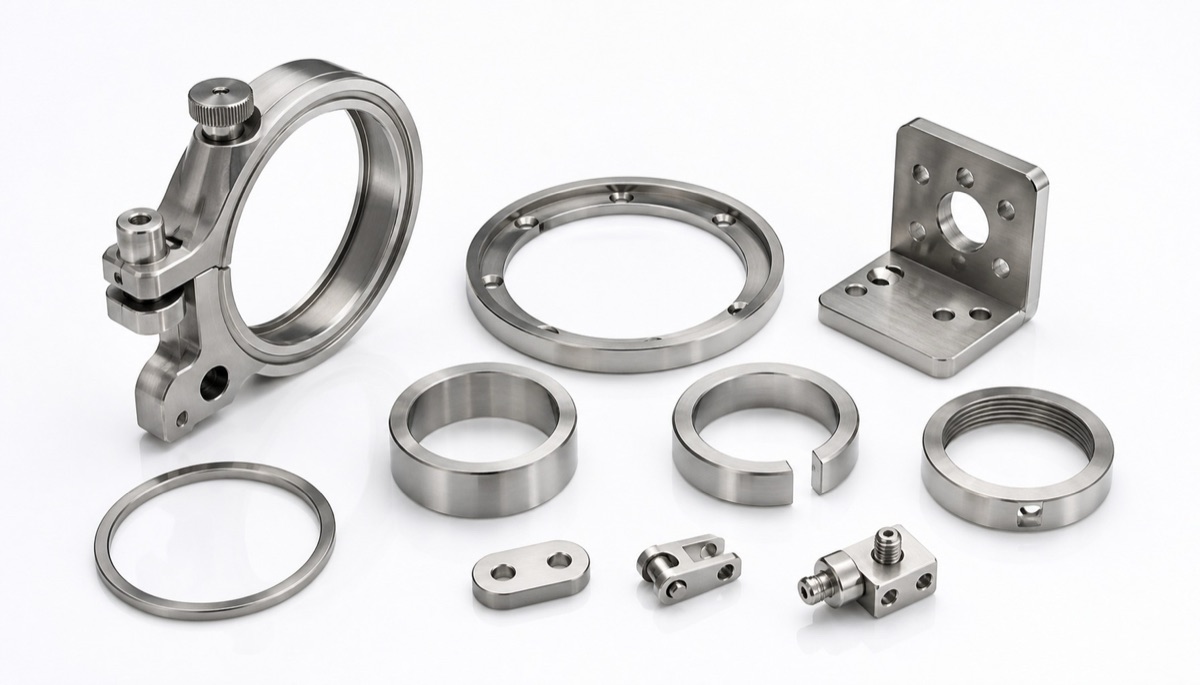

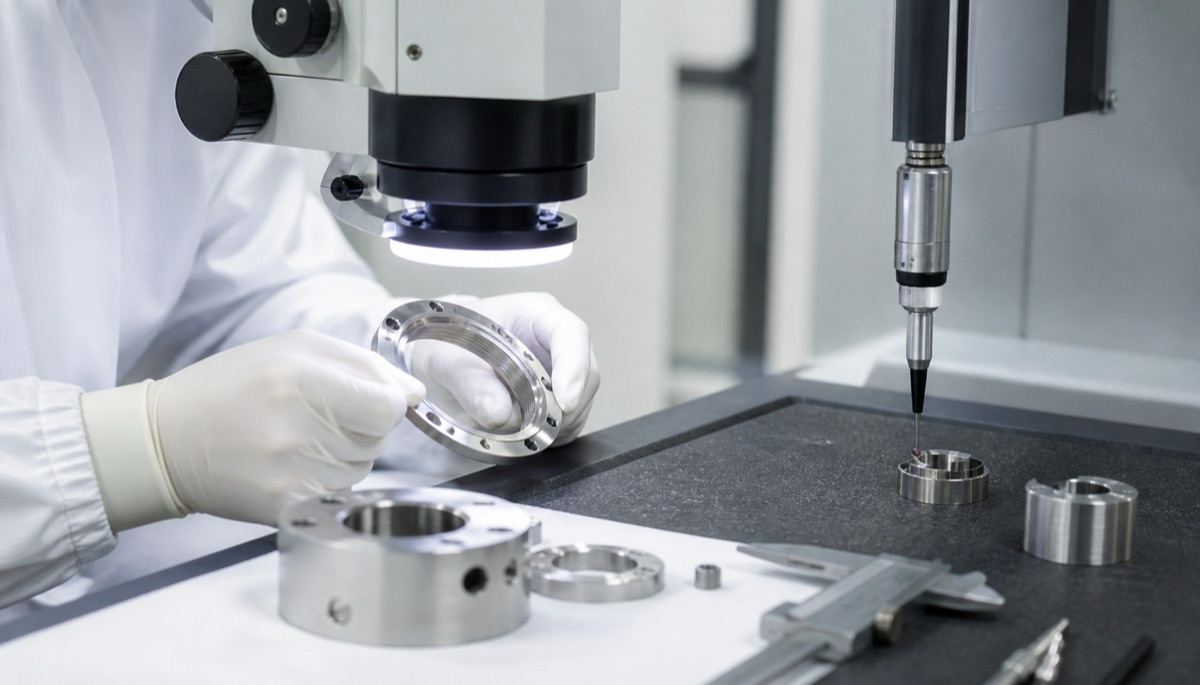

Bei einem Edelstahl-Haltering- und Linsenhalterprojekt konzentrierte sich die erste Anforderung auf Masshaltigkeit und keine offensichtlichen Kratzer. In der DFM-Pruefung erkannte OEMach linsennahe Innenkanten, Gratrisko an kleinen Bohrungen und Verzugrisiko am Duennring nach dem Loesen.
Der finale Prozess nutzte Trennung von Schruppen und Schlichten, weiche Backen, Nachschlichten kritischer Anlageflaechen, mikroskopische Pruefung kleiner Bohrungen und Innenkanten, Reinigung und weiche Einzelverpackung. KMG-Nachpruefung bestaetigte Koaxialitaet und Ebenheit.
Dieser Endzustandsansatz reduziert Montagerisiko, weil Massgenauigkeit, Kantenstatus, Sauberkeit und Kratzervermeidung zusammen verwaltet werden.
RFQ-Fragen vor Bestellung
| Frage | Warum wichtig |
|---|---|
| Welche Kanten liegen nahe an Linsen, Sensoren oder Dichtflaechen? | Diese Kanten brauchen eventuell vergroesserte Entgratung |
| Gibt es Duennwand- oder Fenstergeometrie? | Spannungsarme Aufspannung und Nachpruefung koennen noetig sein |
| Welche Flaechen sind Sicht- oder Funktionskontaktflaechen? | Kratzerakzeptanz und Handling haengen vom Flaechentyp ab |
| Sind Reinigung, Einzelverpackung, KMG oder mikroskopische Pruefung noetig? | Diese Punkte aendern Lieferumfang und Kosten |
FAQ
Warum entstehen bei optischen Edelstahlteilen leicht Grate?
Edelstahl ist zaeh und verfestigt. Kleine Bohrungen, duenne Kanten, Nuten und Gewinde brauchen Werkzeugwegkontrolle, Entgratung und vergroesserte Pruefung.
Warum verformen sich duenne Edelstahlteile?
Spannkraft, Schnittwaerme, innere Spannung und schwerer Schnitt koennen Duennringe, Halteringe und Fensterhalter nach dem Loesen bewegen.
Wo entstehen Kratzer typischerweise?
Neben der Bearbeitung entstehen Kratzer oft bei Pruefung, Reinigung, Umlauf, Verpackung oder Bauteilkontakt.
Brauchen optische Edelstahlteile KMG-Pruefung?
Bei Koaxialitaet, Ebenheit, Position oder kritischen Montagebezuegen sind KMG oder Sonderpruefberichte empfehlenswert.
Kann OEMach Kleinserien optischer Edelstahlteile fertigen?
Ja. OEMach bietet Edelstahl-CNC, spannungsarme Aufspannung, Entgratung, mikroskopische Kontrolle, KMG-Pruefung und Kratzschutzverpackung.
Zusammenfassung
Die Schwierigkeit bei optischer Edelstahlbearbeitung liegt nicht nur in der Werkstoffhaerte. Grate, Verzug und Kratzer beeinflussen Montage, optischen Pfad und Abnahme. Duennringe, Linsenhalter, Halteringe, Traeger und Kleinteile mit Bohrungen sollten Werkzeug, Spannung, Entgratung, Reinigung, Verpackung und Nachpruefung in einem Prozess verbinden.
