El mecanizado CNC de acero inoxidable para piezas de instrumentos opticos debe controlar rebabas, deformacion y rayas. A diferencia de piezas estructurales comunes, la aceptacion final depende muchas veces de sensacion de montaje, estabilidad de ruta optica, bordes y limpieza visual.

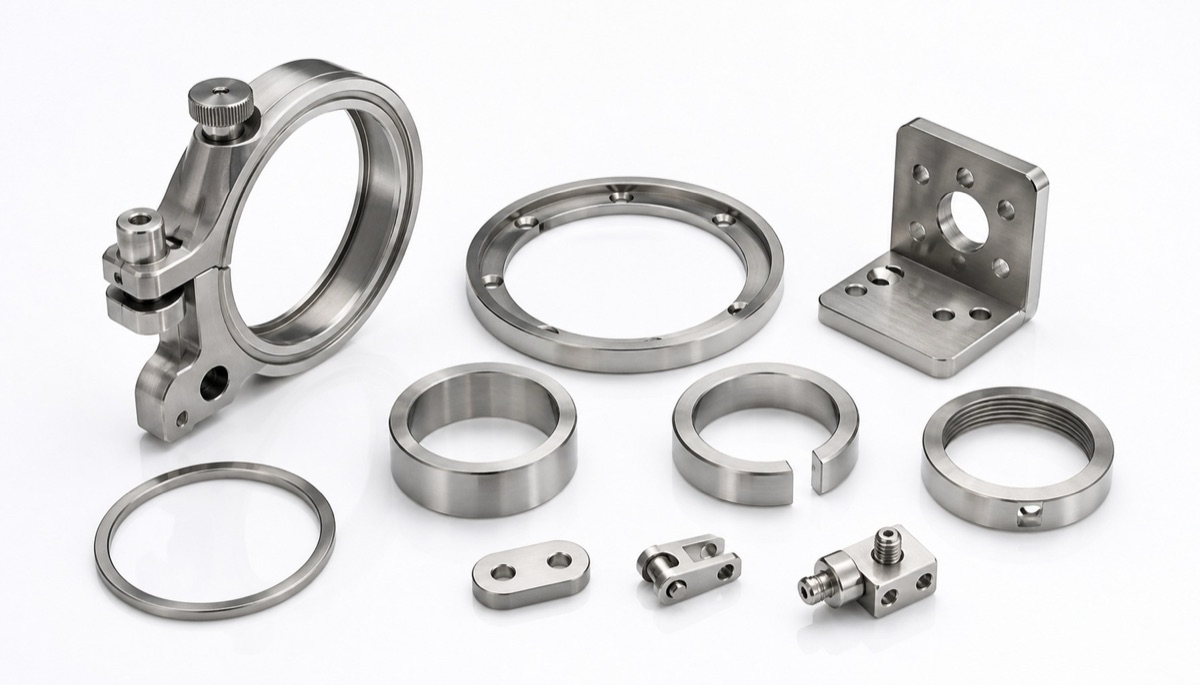

El acero inoxidable es fuerte, resistente a corrosion y estable visualmente, por eso se usa en monturas opticas, anillos de retencion, aros delgados, casquillos guia, bases y soportes estables. El reto es su tenacidad y endurecimiento por trabajo; herramientas, sujecion o desbarbado deficientes dejan rebabas y rayas pequenas.
OEMach trata estas piezas como componentes de estado final. Sujecion de baja tension, separacion de desbaste/acabado, desbarbado con aumento, reinspeccion CMM y embalaje anti-rayas se planifican juntos.
Tabla de control de riesgos
| Riesgo | Zona afectada | Consecuencia | Control |
|---|---|---|---|
| Rebabas | Agujeros pequenos, ranuras, roscas, bordes finos e interiores de aros | Rayar lentes, montaje duro o contaminacion por particulas | Optimizar trayectoria, inspeccion con aumento, acabado manual y limpieza |
| Deformacion | Aros delgados, planos de montura, soportes abiertos y brazos finos | Planitud, coaxialidad o precarga no uniforme | Sujecion baja tension, desbaste/acabado y liberacion de tension si hace falta |
| Rayas | Caras visibles, caras cercanas a lentes y caras de sellado | Rechazo visual o dificultad de limpieza | Almohadillas blandas, bandejas separadas y embalaje individual |
| Marcas de herramienta | Caras de contacto optico, escalones y fondos de ranura | Apoyo inestable o cambio de angulo optico | Control de avance, desgaste de herramienta y acabado secundario |
| Limpieza y embalaje | Caras de precision y cavidades pequenas | Virutas, aceite o particulas en montaje | Limpieza ultrasonica o paño, embalaje anti-rayas y revision final |
El control de rebabas empieza en herramienta y trayectoria
Por la alta tenacidad del inoxidable, las rebabas en agujeros pequenos, ranuras estrechas, bordes finos y roscas son mas dificiles que en aluminio. Las piezas opticas estan cerca de lentes, filtros, sensores y caras de apoyo, por lo que una rebaba suelta puede rayar o contaminar.
El desbarbado no debe depender solo de una pasada manual final. Filo de herramienta, parametros, entrada y salida, chaflan y limpieza influyen en el borde final. Para microagujeros, interiores de aros y escalones de montura puede hacer falta inspeccion con aumento.
El plano o nota tecnica debe indicar ausencia de aristas vivas, rebabas desprendibles, rango de chaflan critico y si se requiere registro de inspeccion microscopica.
Paredes delgadas y ventanas necesitan control de deformación
Las piezas opticas de inoxidable incluyen aros delgados, soportes abiertos, anillos de retencion y monturas compactas. Corte pesado, fuerza excesiva o no separar desbaste y acabado puede causar ovalidad, alabeo, deriva de planitud y cambio de coaxialidad.
El inoxidable tiene buena rigidez, pero tension de mecanizado y deformacion por sujecion no pueden ignorarse. Una pieza puede parecer correcta en maquina y moverse al soltarla o limpiarla, sobre todo en prototipos y lotes pequenos.

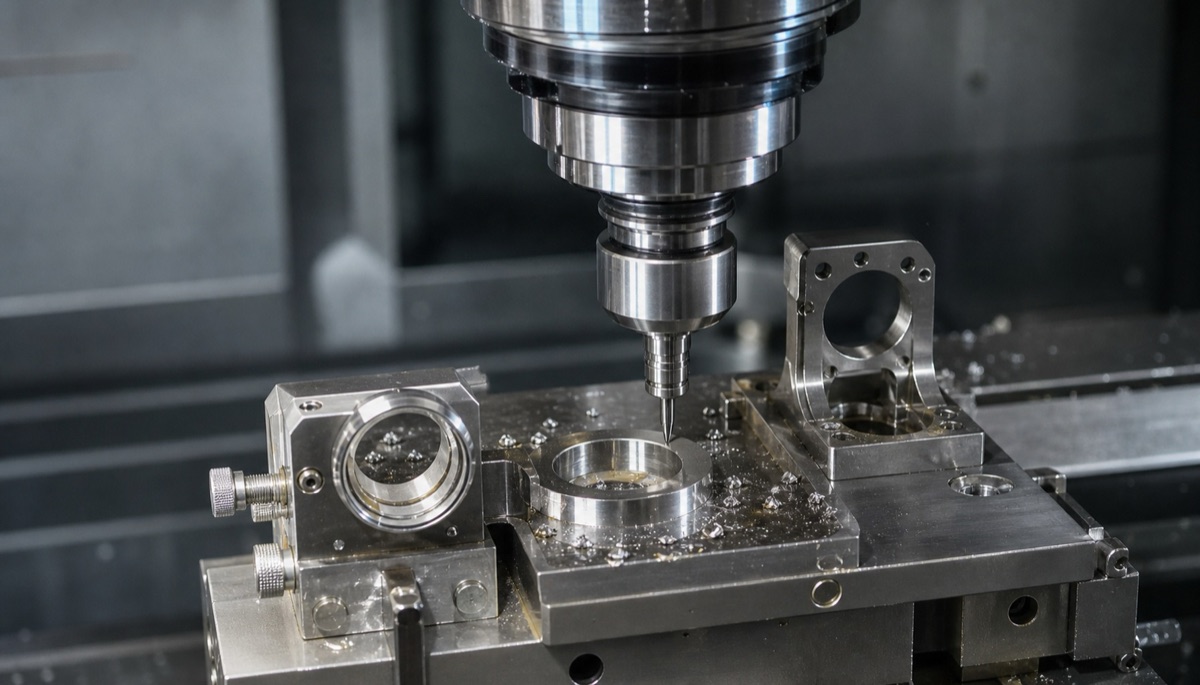

OEMach usa sujecion de baja tension, mordazas blandas o utiles dedicados, mecanizado por etapas y repaso de caras clave. Las zonas criticas se controlan con rigor y los perfiles de alivio no se sobreespecifican.
La prevención de rayas empieza en el manejo
Muchos problemas visuales no vienen de la herramienta. Aparecen en traslado, limpieza, inspeccion o embalaje cuando las piezas tocan mesas metalicas, calibres duros, pies de rey u otros componentes.
Si la pieza tiene caras visibles, de sellado o cercanas a lentes, el flujo debe usar almohadillas blandas, cajas separadas, paños limpios o embalaje individual. En inspeccion se debe evitar arrastrar utiles duros sobre caras visibles o funcionales.
En lugar de escribir solo sin rayas, la RFQ debe definir zona visible, direccion permitida de marcas, ubicaciones donde no se aceptan rayas o golpes y proteccion de embalaje.
Cinco controles de fabricación
Primero, en DFM marque caras cercanas a lentes, caras visibles, datums y bordes sensibles a rebabas.
Segundo, separe desbaste y acabado. Use sujecion de baja tension para aros delgados y soportes abiertos.

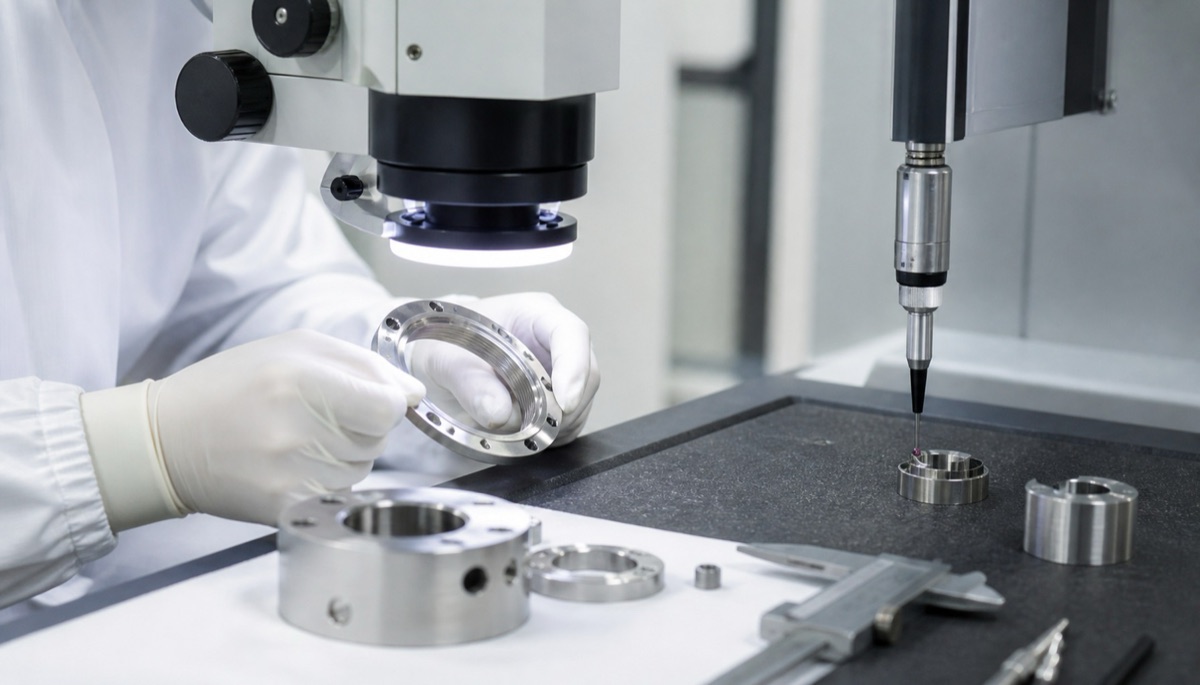

Tercero, aplique revision con aumento y limpieza a agujeros pequenos, ranuras, roscas e interiores de aros.
Cuarto, proteja caras visibles y de contacto durante inspeccion, limpieza, traslado y embalaje con metodos de contacto blando.
Quinto, conserve registros de primera pieza sobre dimensiones, rebabas, apariencia y embalaje para repetir lotes pequenos.
Práctica de OEMach
En un proyecto de anillo de retencion y montura de acero inoxidable, el requisito inicial se centraba en dimension y ausencia de rayas evidentes. Durante DFM, OEMach identifico bordes internos cercanos a lentes, riesgo de rebabas en agujeros pequenos y deformacion de aro delgado.
El proceso final uso separacion de desbaste/acabado, mordazas blandas, acabado secundario de caras de apoyo, revision microscopica de agujeros e interiores, limpieza y embalaje blando individual. La reinspeccion CMM confirmo coaxialidad y planitud.
Este enfoque de estado final reduce riesgo de montaje porque precision, bordes, limpieza y prevencion de rayas se gestionan juntos.
Preguntas antes de cotizar
| Pregunta | Por qué importa |
|---|---|
| Que bordes estan cerca de lentes, sensores o sellos? | Pueden requerir desbarbado con aumento |
| Existe geometria delgada o con ventanas? | Puede necesitar baja tension y reinspeccion |
| Que caras son visibles o de contacto funcional? | La aceptacion de rayas depende de la cara |
| Se requiere limpieza, embalaje individual, CMM o inspeccion microscopica? | Cambia alcance y coste de entrega |
FAQ
Por que el inoxidable optico genera rebabas?
Es tenaz y se endurece por trabajo. Agujeros, bordes, ranuras y roscas necesitan control de trayectoria, desbarbado e inspeccion con aumento.
Por que se deforman piezas delgadas?
Fuerza de sujecion, calor, tension interna y corte pesado pueden mover aros, anillos y soportes al soltar.
Donde aparecen rayas?
Ademas del mecanizado, suelen aparecer en inspeccion, limpieza, traslado, embalaje o contacto entre piezas.
Necesitan CMM?
Si hay coaxialidad, planitud, posicion o datums criticos, se recomienda CMM o informe dedicado.
OEMach puede fabricar lotes pequenos?
Si. OEMach ofrece CNC en inoxidable, sujecion baja tension, desbarbado, revision microscopica, CMM y embalaje anti-rayas.
Resumen
La dificultad del mecanizado de piezas opticas de inoxidable no es solo la dureza. Rebabas, deformacion y rayas afectan montaje, ruta optica y apariencia. Aros delgados, monturas, anillos, soportes y piezas con agujeros pequenos deben unir herramienta, sujecion, desbarbado, limpieza, embalaje y reinspeccion.
