Die Werkstoffwahl für Roboter-Leichtbauteile beeinflusst Festigkeit, Gewicht und Kosten gleichzeitig. Die beste Wahl ist nicht einfach die geringste Dichte. Entscheidend ist die Kombination aus Werkstoff und Prozess, die Last, Steifigkeit, Lebensdauer, Bearbeitung, Montage und Lieferzeit ausgleicht.
Bei humanoiden Robotern, Cobots und Endeffektoren gibt es typische Kompromisse. Aluminiumlegierungen lassen sich effizient bearbeiten und bieten gute Festigkeit, brauchen aber lokale Gewichtsoptimierung. PEEK bietet Temperaturbeständigkeit und Isolation, ist aber teuer. Nylon ist leicht und günstig, aber begrenzt in Steifigkeit und Maßstabilität. Titan ist fest, erhöht jedoch Bearbeitungskosten und Lieferzeit deutlich.
OEMach beginnt normalerweise mit der Frage, ob das Teil Zug, Biegung, Drehmoment, Stoß, Verschleiß, Isolation oder Positionierlast trägt. Erst danach werden Werkstoff, Bearbeitungsstrategie und Prüfung empfohlen.

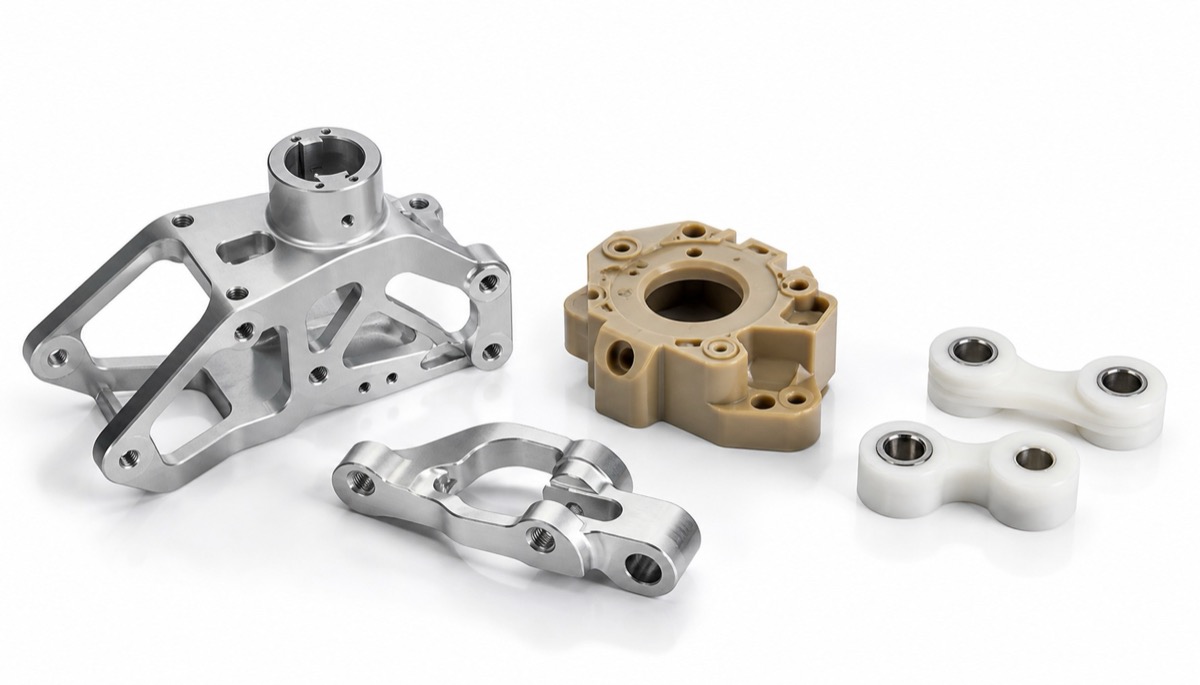

Häufige Leichtbauwerkstoffe
| Werkstoff | Vorteile | Risiken | Typische Roboterteile |
|---|---|---|---|
| Al6061 | Leicht, gut bearbeitbar, gut eloxierbar und kostengünstig | Geringere Festigkeit als 7075; dünne Wände verformen leicht | Gehäuse, Halter, Montageplatten und Vision-Strukturen |
| Al7075 | Höhere Festigkeit und Steifigkeit für belastete Leichtbaustrukturen | Höhere Kosten; Eloxalfarbe und Spannungsabbau beachten | Gelenkverbinder, belastete Halter und Arm-Endteile |
| PEEK | Temperatur, Verschleiß, Isolation und Stabilität | Hohe Materialkosten; benötigt Aufmaß, Werkzeug- und Wärmekontrolle | Isoliersitze, Gleitstücke und Sensorisolierungen |
| Nylon | Leicht, günstig, dämpfend und leicht zu ersetzen | Feuchteaufnahme, begrenzte Steifigkeit und Maßstabilität | Puffer, Führungen und Niedriglastverbinder |
| Titan | Hohe Festigkeit, Korrosionsschutz und gute Last pro Gewicht | Schwere Bearbeitung, Werkzeugverschleiß, Kosten und Lieferzeit | Kleine Hochlastverbinder und Sonderbedingungen |
Festigkeit hängt von der Lastrichtung ab
Werkstoffdaten sind nur der Startpunkt. Ein Roboterteil hängt auch von Lastrichtung, Wandstärke, Randabstand an Bohrungen, Radien, Gewindetiefe, Montagevorspannung und Restspannung nach Bearbeitung ab.
Al7075 ist fest, aber eine dünne Platte mit vielen Bohrungen und kleinen Radien kann unter Vibration lokale Spannungsspitzen bekommen. PEEK hilft bei Verschleiß und Isolation, kann aber in einem hoch belasteten Kragarm wegen fehlender Steifigkeit verformen.
Leichtbau sollte Werkstoff und Struktur zusammen bewerten. Rippen dort, wo Steifigkeit nötig ist, Taschen dort, wo Gewicht entfallen darf, und genug Material um kritische Bohrungen.
Gewicht muss dem Gesamtsystem helfen
Ziel ist nicht, jedes Teil maximal leicht zu machen. Gewicht sollte dort reduziert werden, wo Bewegung, Laufzeit, Reaktion oder Nutzlast profitieren. Arme, Handgelenke, Endeffektoren und Beine fern der Gelenkachse bringen oft mehr Nutzen.
Ein Wechsel von Aluminium zu Nylon reduziert Gewicht, kann aber Steifigkeit, Positioniergenauigkeit und Langzeitstabilität verschlechtern. PEEK kann eine Funktion verbessern, erhöht aber Kosten, wenn der Nutzen gering ist.
Ein stabiler Ansatz ist die Funktionsklassifizierung: Tragteile priorisieren Festigkeit und Steifigkeit; Isolations- und Verschleißteile prüfen PEEK; Puffer und Führungen nutzen Nylon; Gehäuse und Montageelemente nutzen Al6061 oder Al7075 mit lokaler Optimierung.
Kosten sind mehr als Materialpreis
Kostenunterschiede entstehen nicht nur aus Rohmaterial. Zykluszeit, Werkzeugverschleiß, Ausbeute, Prüfzeit, Oberfläche und Montagerisiko zählen ebenfalls. Ein günstiger, aber instabiler Werkstoff kann in der Validierung teurer werden.
Nylon ist günstig, aber Feuchte und Wärme können Maße verändern. PEEK ist teuer, kann aber bei Temperatur, Isolation und Verschleiß spätere Probleme reduzieren. Titan leistet viel, sollte aber wegen Bearbeitung und Lieferzeit nicht für normale Halter übernutzt werden.
Eine gute RFQ enthält Werkstoff, Menge, kritische Maße, Oberfläche, Prüfberichte und Einsatzposition. So kann der Lieferant beurteilen, ob ein Standardwerkstoff Kosten spart oder ein Hochleistungswerkstoff spätere Tests reduziert.
Fünf Fertigungskontrollen
| Aktion | Umsetzung | Nutzen |
|---|---|---|
| Funktion definieren | Last, Positionierung, Isolation, Verschleiß, Dämpfung oder Optik klären | Jede Funktion ändert Werkstoffprioritäten |
| Struktur mitprüfen | Wände, Taschen, Gewinde, Rippen und Bohrungsrand prüfen | Verhindert Vertrauen nur auf Werkstofffestigkeit |
| Werkstoffregeln nutzen | Aluminium: Verformung; PEEK/Nylon: Wärme; Titan: Werkzeug | Verbessert Wiederholbarkeit |
| Maße klassifizieren | Präzisionspassungen eng, normale Leichtbaufenster angemessen | Schützt Funktion ohne unnötige Kosten |

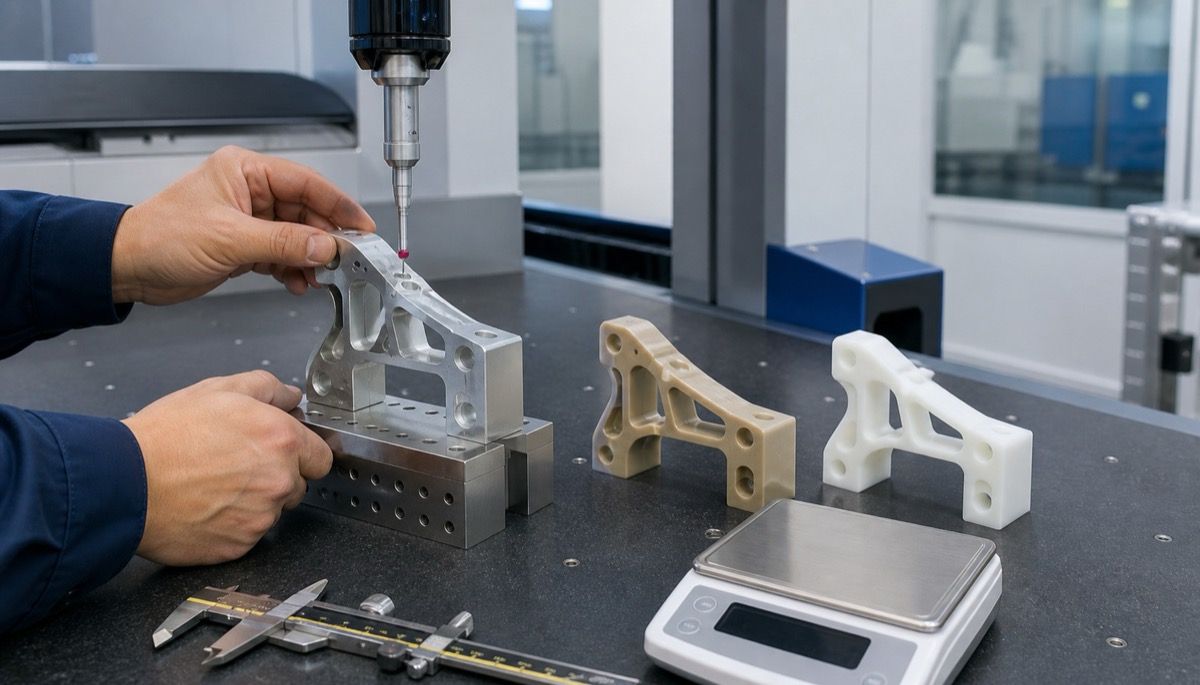

| Erstmuster dokumentieren | Gewicht, Maße, Probeaufbau und Revision sichern | Stabilisiert Kleinserien |
OEMach Praxis
In einem Leichtbauprojekt für einen humanoiden Endeffektor wollte der Kunde zunächst alle Teile aus Al7075 fertigen. In der DFM-Prüfung erkannte OEMach, dass belastete Verbindungsplatten 7075 brauchen, Isolierstücke und Niedriglastführungen aber nicht.
Der finale Werkstoffplan hielt belastete Halter in Al7075, nutzte Al6061 für Gehäuse und Montageelemente mit Eloxalkontrolle, PEEK für Isoliersitze und Nylon für Puffer oder Führungen. Wo nötig kamen Mehrachsbearbeitung und gestufte Spannung zum Einsatz.
Dieser Schichtansatz hielt Festigkeit an den wichtigen Stellen und vermied unnötige Kosten in Niedriglastbereichen. Gleichzeitig wurde die Prototypenroute besser wiederholbar für Kleinserien.
RFQ-Fragen vor Bestellung
| Frage | Warum wichtig |
|---|---|
| Verbessert Gewichtsreduktion wirklich das Gesamtsystem und wo ist sie am wertvollsten? | Nicht jedes Gramm hat denselben Systemnutzen |
| Ist das Hauptrisiko Festigkeit, Steifigkeit, Verschleiß, Isolation oder Maßstabilität? | Werkstoffwahl muss das echte Risiko treffen |
| Ändern PEEK, Nylon oder Titan Bearbeitung, Oberfläche und Prüfung? | Alternative Werkstoffe ändern den ganzen Prozess |
| Braucht das Erstmuster Gewicht, Probeaufbau oder Lastvalidierung? | Validierungsdaten stabilisieren Wiederholaufträge |
FAQ
Was zuerst bei der Werkstoffwahl prüfen?
Funktion und Lastrichtung, danach Festigkeit, Steifigkeit, Gewicht, Bearbeitung, Oberfläche und Kosten.
Al6061 oder Al7075?
Al6061 ist ausgewogen bei Bearbeitung, Eloxal und Kosten. Al7075 bietet mehr Festigkeit für belastete Verbinder und Leichtbaustrukturen.
Kann PEEK Aluminium ersetzen?
Nur wenn Temperatur, Isolation, Verschleiß oder Gewicht es rechtfertigen. Hochlast-Strukturteile sollten nicht einfach ersetzt werden.
Risiko bei Nylon?
Nylon ist leicht und günstig, aber Feuchte, Wärme und begrenzte Steifigkeit können Positionierung und Stabilität beeinflussen.
Kann OEMach mehrere Werkstoffe bearbeiten?
Ja. OEMach unterstützt Al6061/7075, PEEK, Nylon, Titan sowie DFM, Prüfung und Prototyping.
Zusammenfassung
Werkstoffwahl für Roboter-Leichtbauteile darf nicht nur auf Dichte oder Stückpreis basieren. Aluminium, PEEK, Nylon, Carbon-Interfaces und Titan bringen unterschiedliche Risiken bei Festigkeit, Gewicht, Kosten, Bearbeitung und Montage. Das beste Ergebnis verbindet Werkstoffberatung, DFM, CNC, Oberfläche und Prüfdaten.
