La seleccion de material para piezas ligeras roboticas afecta resistencia, peso y coste al mismo tiempo. La mejor opcion no es simplemente el material de menor densidad, sino la combinacion de material y proceso que equilibra carga, rigidez, vida util, dificultad de mecanizado, montaje y plazo de compra.
En robots humanoides, robots colaborativos y efectores finales, los ingenieros ven muchos compromisos. Las aleaciones de aluminio se mecanizan bien y ofrecen resistencia util, pero algunas zonas necesitan optimizacion de peso. PEEK aporta temperatura e aislamiento, pero cuesta mas. Nylon es ligero y economico, pero limita rigidez y estabilidad. Titanio tiene alta resistencia, pero eleva coste y plazo.
OEMach suele empezar confirmando si la pieza soporta traccion, flexion, par, impacto, desgaste, aislamiento o posicionamiento. Solo entonces se recomienda material, proceso e inspeccion.

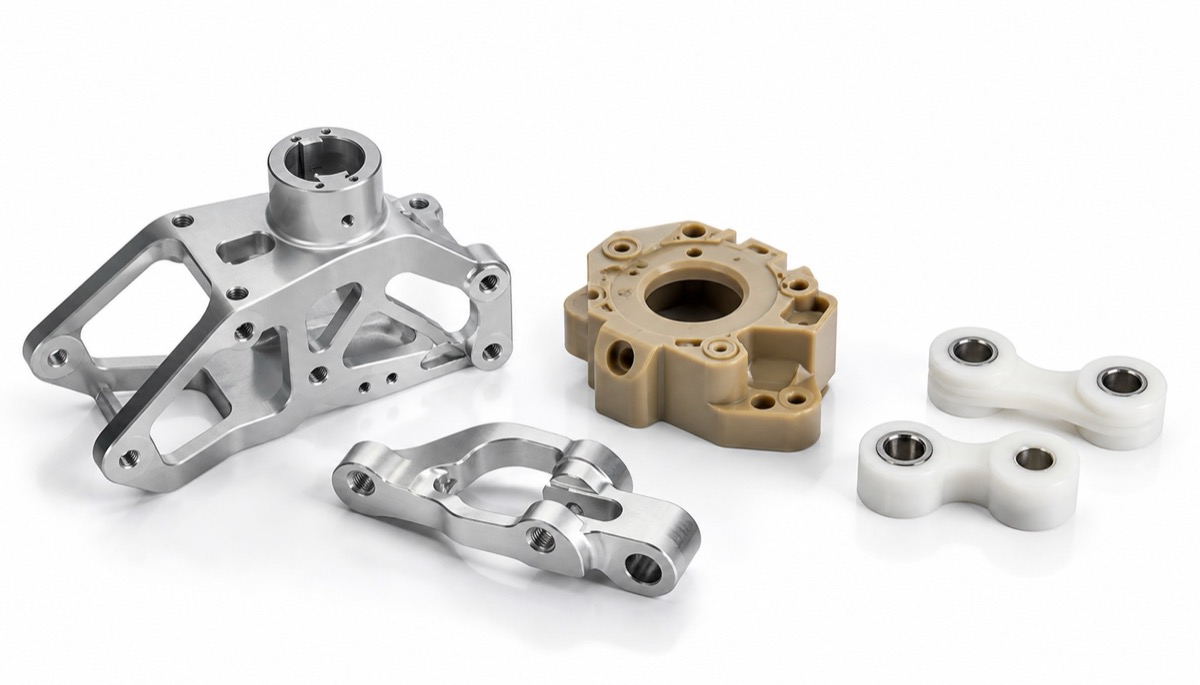

Materiales comunes para piezas ligeras
| Material | Ventajas | Riesgos | Piezas típicas |
|---|---|---|---|
| Al6061 | Ligero, mecanizable, buen anodizado y coste favorable | Menor resistencia que 7075; paredes delgadas pueden deformarse | Carcasas, soportes, placas y estructuras de vision |
| Al7075 | Mayor resistencia y rigidez para estructuras ligeras cargadas | Mayor coste; color anodizado y tension residual requieren atencion | Conectores de articulacion, soportes cargados y extremos de brazo |
| PEEK | Temperatura, desgaste, aislamiento y estabilidad | Material caro; requiere margen, herramienta y control de calor | Asientos aislantes, patines de desgaste y aisladores de sensor |
| Nylon | Ligero, barato, amortiguador y facil de reemplazar | Absorcion de humedad, rigidez y estabilidad limitadas | Amortiguadores, guias y conectores de baja carga |
| Titanio | Alta resistencia y corrosion, buena carga por peso | Mecanizado dificil, desgaste de herramienta, coste y plazo altos | Conectores pequenos de alta carga y condiciones especiales |
La resistencia depende de la carga
Los datos de ficha tecnica son solo el inicio. Una pieza robotica depende tambien de direccion de carga, espesor, distancia al borde de agujeros, radios, profundidad de rosca, precarga y tension residual.
Al7075 es resistente, pero una placa delgada con muchos agujeros y esquinas pequenas puede concentrar tension bajo vibracion. PEEK sirve para desgaste e aislamiento, pero en un voladizo cargado puede deformarse por falta de rigidez.
El diseno ligero debe revisar material y estructura juntos. Agregue nervios donde haga falta rigidez, abra ventanas donde pueda reducir peso y conserve material alrededor de agujeros criticos.
El peso debe ayudar al robot completo
El objetivo no es hacer cada pieza lo mas ligera posible, sino reducir peso donde mejora movimiento, autonomia, respuesta o carga util. Brazos, munecas, efectores y piernas alejados del eje suelen aportar mas valor al optimizarse.
Cambiar aluminio por nylon puede reducir peso, pero quiza no mantenga rigidez, posicionamiento o estabilidad a largo plazo. Usar PEEK puede mejorar una funcion concreta, pero sube coste si el beneficio es pequeno.
Un metodo estable es clasificar por funcion: piezas cargadas priorizan resistencia y rigidez; piezas aislantes o de desgaste evaluan PEEK; guias y amortiguadores pueden usar nylon; carcasas y soportes pueden usar Al6061 o Al7075 con optimizacion local.
El coste no es solo precio de material
La diferencia de coste no viene solo de la materia prima. Ciclo de mecanizado, desgaste de herramienta, rendimiento, inspeccion, acabado y riesgo de montaje tambien importan. Un material barato con poca estabilidad puede salir mas caro en validacion.
Nylon es barato, pero humedad y calor pueden mover dimensiones. PEEK es caro, pero en zonas de temperatura, aislamiento o desgaste puede reducir fallos. Titanio rinde bien, pero su mecanizado y plazo no justifican su uso en soportes comunes.
Una RFQ util incluye material, cantidad, dimensiones criticas, acabado, informes de inspeccion y posicion de uso. Asi el proveedor puede elegir entre ahorrar coste o reducir prueba y error.
Cinco controles de fabricación
| Acción | Aplicación | Beneficio |
|---|---|---|
| Definir funcion | Carga, posicion, aislamiento, desgaste, amortiguacion o apariencia | Cada funcion cambia la prioridad del material |
| Revisar estructura | Paredes, cavidades, roscas, nervios y distancia a agujeros | Evita depender solo de resistencia de material |
| Usar reglas por material | Aluminio: deformacion; PEEK/nylon: calor; titanio: herramienta | Mejora repetibilidad |
| Clasificar dimensiones | Ajustes criticos estrictos y ventanas de aligeramiento razonables | Protege funcion sin coste innecesario |

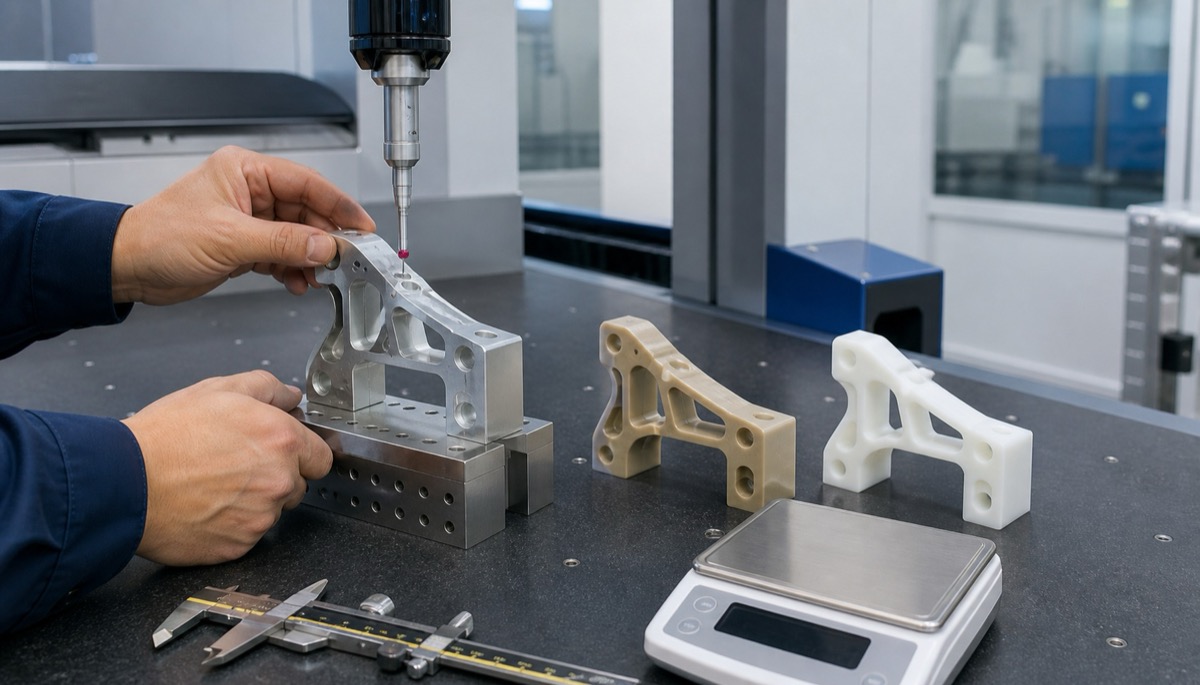

| Registrar primera pieza | Peso, dimensiones, montaje y revision | Estabiliza lotes pequenos |
Práctica de OEMach
En un proyecto de efector final ligero, el cliente queria usar Al7075 en todas las piezas. Durante DFM, OEMach vio que las placas cargadas necesitaban 7075, pero separadores aislantes y guias de baja carga no requerian el mismo material.

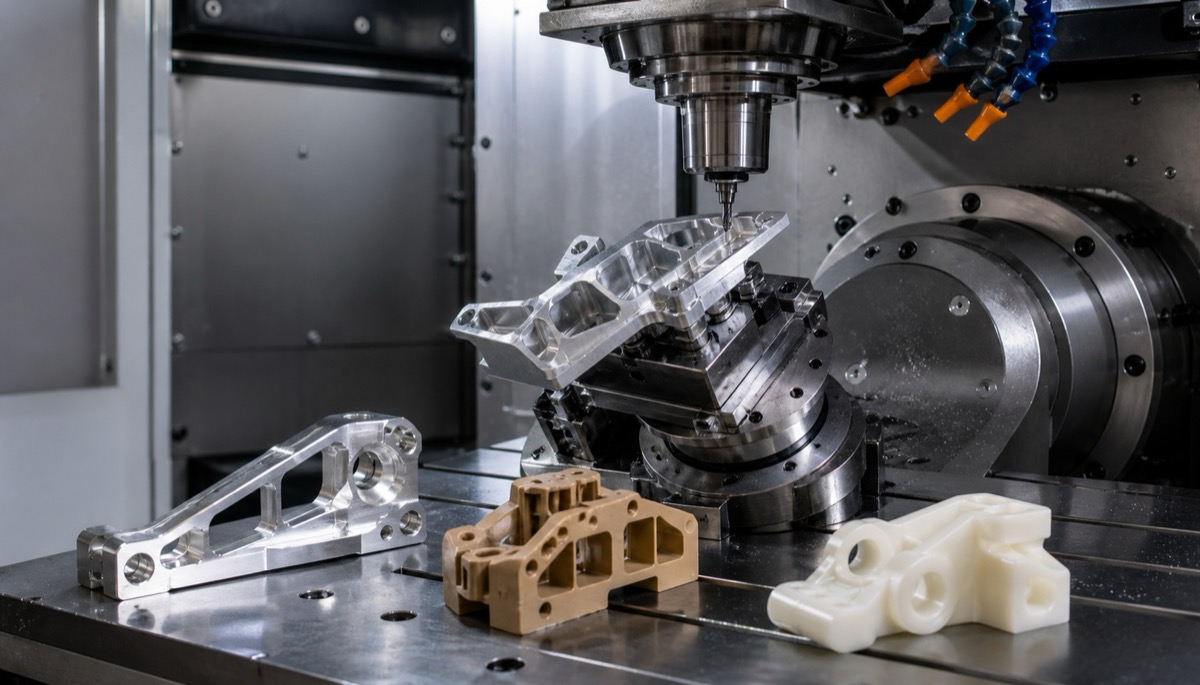

El plan final mantuvo soportes cargados en Al7075, uso Al6061 para carcasas y montajes con control de anodizado, PEEK para asientos aislantes y nylon para amortiguadores o guias. El proceso uso acceso multieje y sujecion por etapas cuando fue necesario.
Este enfoque por capas mantuvo resistencia donde importaba y evito coste innecesario en zonas de baja carga, haciendo el prototipo mas repetible para pequenos lotes.
Preguntas antes de cotizar
| Pregunta | Por qué importa |
|---|---|
| La reduccion de peso mejora realmente el robot y donde vale mas? | No todos los gramos aportan igual |
| El riesgo principal es resistencia, rigidez, desgaste, aislamiento o dimension? | El material debe atacar el riesgo real |
| PEEK, nylon o titanio cambian mecanizado, acabado e inspeccion? | Material alternativo cambia todo el proceso |
| La primera pieza necesita peso, montaje o prueba de carga? | Los datos estabilizan repeticiones |
FAQ
Qué revisar primero al elegir material?
Funcion y direccion de carga; despues resistencia, rigidez, peso, mecanizado, acabado y coste.
Al6061 o Al7075?
Al6061 equilibra mecanizado, anodizado y coste. Al7075 ofrece mas resistencia para conectores cargados y estructuras ligeras.
PEEK puede sustituir aluminio?
Solo cuando temperatura, aislamiento, desgaste o peso lo justifiquen. No debe sustituir aluminio en piezas estructurales cargadas sin analisis.
Riesgo de piezas de nylon?
Son ligeras y baratas, pero humedad, calor y baja rigidez pueden afectar posicionamiento y estabilidad.
OEMach puede mecanizar varios materiales?
Si. OEMach trabaja Al6061/7075, PEEK, nylon, titanio y piezas relacionadas con DFM, inspeccion y prototipos.
Resumen
La seleccion de material para piezas ligeras roboticas no debe basarse solo en densidad o precio. Aluminio, PEEK, nylon, interfaces de carbono y titanio tienen diferentes riesgos de resistencia, peso, coste, mecanizado y montaje. El mejor resultado conecta material, DFM, CNC, acabado e inspeccion.
