Die Präzisionsbearbeitung von Aluminiumeinsätzen für Carbonfaser-Roboterarme bedeutet nicht nur, ein Aluminiumteil maßhaltig zu fertigen. Der Einsatz muss mit Carbonrohr oder Carbongehäuse, Klebstoff, Schrauben und Gelenkmodulen als stabile Verbundverbindung funktionieren.
Carbonfaser bietet hohe Steifigkeit bei geringem Gewicht, eignet sich aber nicht ideal für wiederholte Gewinde, Lagersitze, hohe Drehmomente oder lokale Klemmkräfte. Aluminiumeinsätze übernehmen diese Funktionsschnittstellen und verteilen Lasten in die Verbundstruktur.
Für solche Projekte bestätigt OEMach zuerst Klebezonen, Positionierschultern, Gewindebohrungen, Montagebezüge und Oberflächenanforderungen. Erst danach werden Al7075 oder Al6061, 5-Achs-Strategie, Rändel- oder Nutgeometrien und Prüfmethode festgelegt.
Der Einsatz muss Klebung und Montage bedienen
| Kontrollpunkt | Funktion | Typisches Risiko | Prozess- und Prüfkontrolle |
|---|---|---|---|
| Außendurchmesser und Positionierschulter | Position im Carbonrohr, in Hülse oder Flansch | Einsatz verschiebt sich oder Klebeschicht wird ungleichmäßig | OD, Schulterhöhe und Koaxialität aus gleichem Bezug prüfen |
| Gewinde und Durchgangsbohrungen | Endverbindung, Gelenkflansch oder Sensormontage | Instabiles Anzugsmoment, raues Gewinde oder beschädigte Gewinde | Gewindelehren, Probeaufbau und Drehmoment-Rückmeldung nutzen |
| Klebe- und Formschlussbereiche | Rändelung, Nuten, Hinterschnitte und raue Flächen | Zu geringe Auszugsfestigkeit oder Interfaceversagen | Nuttiefe, Kantenrat und Rauheit kontrollieren |
| Werkstoff und Oberfläche | Al7075/6061, Eloxieren, Strahlen, Maskierung oder Konversionsschicht | Festigkeit, Gewicht, Klebung und Optik passen nicht zusammen | Sichtflächen, Klebeflächen und leitfähige oder maskierte Bereiche trennen |
| Prüfaufzeichnungen | Erstmuster, Kleinserie und Wiederholauftrag | Erstmuster passt, spätere Chargen schwanken | Messwerte, Vorrichtungsbezug, Prozess- und Finishnotizen sichern |
Warum Carbonarme Metalleinsätze brauchen
Carbonfaser eignet sich hervorragend für leichte Armkörper, direkte Gewinde im Verbundmaterial sind für wiederholte Montage jedoch meist ungeeignet. Lagersitze, Flanschverbindungen und Sensorhalter benötigen zudem lokale Präzision und Lastübertragung, die eine Verbundwand allein nicht immer liefert.

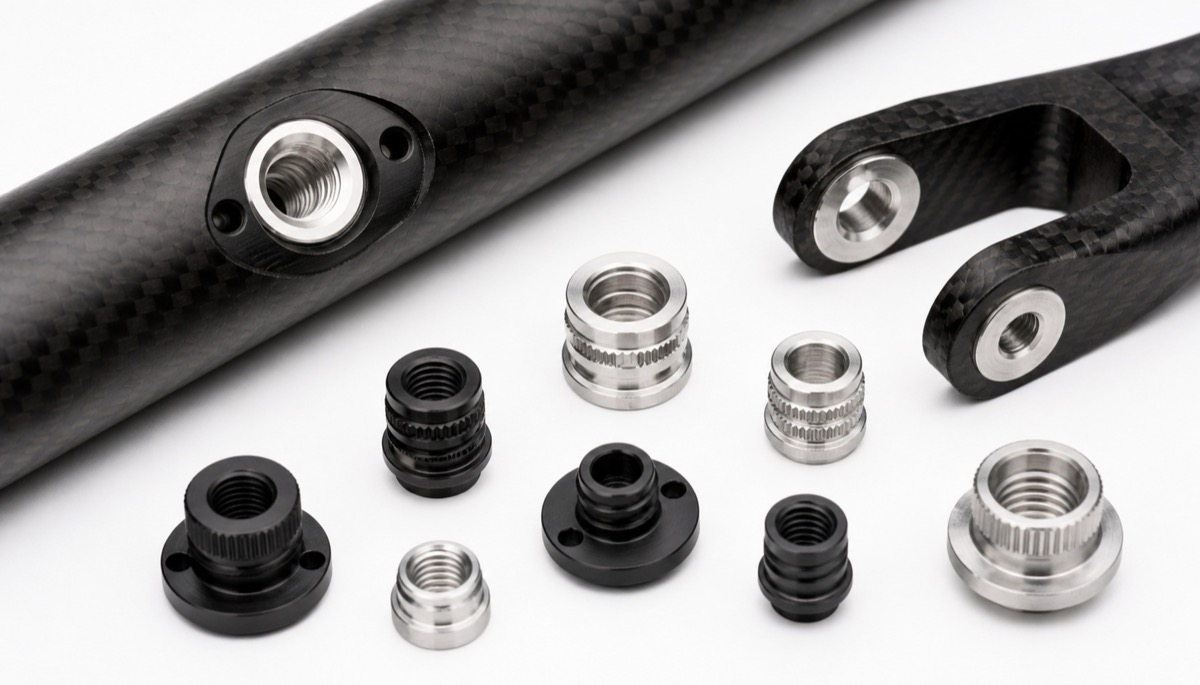

Typische Einsätze sind Endflansche, Gewindehülsen, Lagerhülsen, Sensorhalter, Kabelfixierungen, Gelenkhülsen und Passstiftsitze. Sie sind oft klein, aber wenn OD, Stufenhöhe, Gewindeachse oder Oberflächenzustand schwanken, verliert der ganze Arm Wiederholgenauigkeit.
Die Werkstoffwahl ist ein Kompromiss. Al7075 hilft bei hoher Festigkeit, während Al6061 oft einen ausgewogenen Weg für Bearbeitung und Eloxal bietet. Entscheidend sind Last, Klebstoffsystem, Gewichtsziel und Oberflächenprozess.
Klebebereiche dürfen nicht nur glatt sein
Ist die Außenfläche des Einsatzes zu glatt, hängt die Klebeverbindung stark von chemischer Haftung ab. Viele Carbonarm-Designs nutzen Rändelung, Ringnuten, Hinterschnitte, Mikrostufen oder angeraute Bereiche, um Fläche und Formschluss zu erhöhen.
Diese Merkmale müssen sorgfältig bearbeitet werden. Eine zu flache Nut hilft wenig. Zu viel Grat kann Carbon beschädigen oder die Klebeschichtdicke stören. Schwankende Rauheit kann das Klebeverhalten zwischen Chargen verändern.
Ein guter Prozess trennt Klebezone und Montagezone. Die Klebezone darf Rauheit oder Nuten haben, während Gewinde, Lagersitze und Positionierschultern präzise bleiben. Bei Eloxal oder Strahlen müssen Klebe- und Maskierbereiche klar definiert werden.
Gewinde und Bezüge müssen zur Endmontage passen
Ein Einsatz trägt häufig die Gewinde- und Positionierschnittstelle des Roboterarms. Ein Endflansch verbindet zum Gelenkmodul, eine Gewindehülse wird wiederholt montiert, und eine Schulter oder ein Passstift hält die Beziehung zwischen Carbonarm und Metallgelenk.
Wenn die Bearbeitung nur das Gewinde prüft, aber Planlauf, OD-Koaxialität oder Schulterhöhe ignoriert, kann das Gewinde bestehen und der montierte Arm trotzdem exzentrisch oder lokal verspannt sein. Diese Spannungen können in die Klebeverbindung übertragen werden.

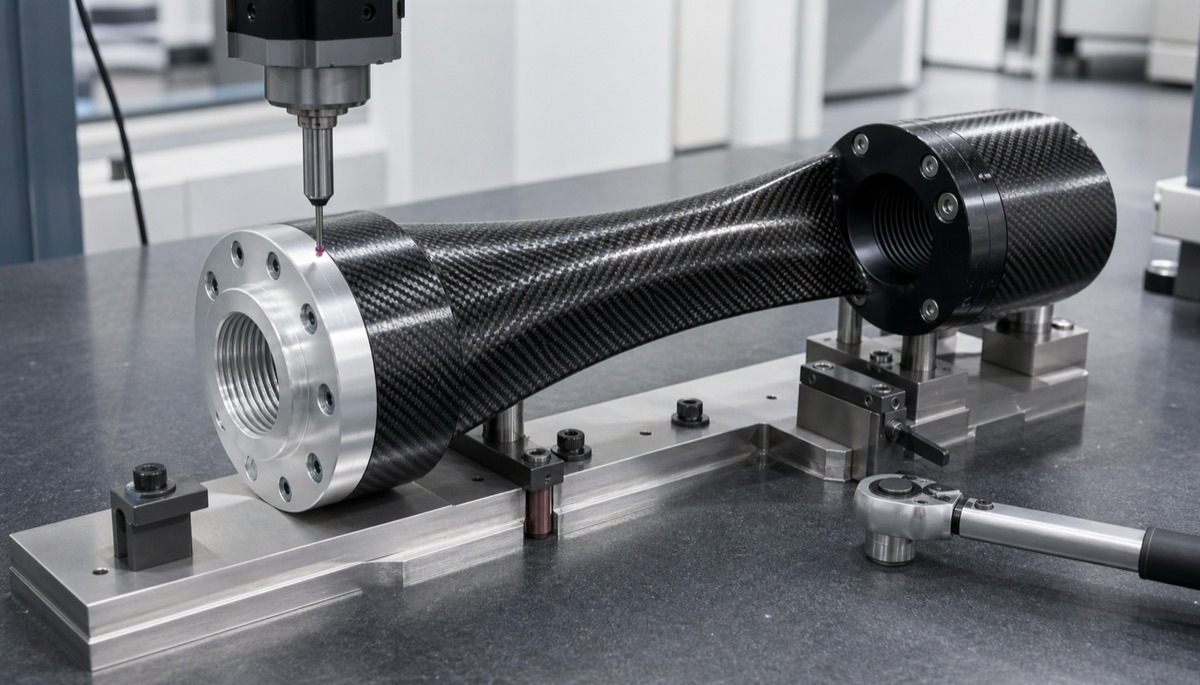

Die Erstmusterprüfung sollte OD, Schultern, Stirnflächen, Gewindequalität und Lochposition gemeinsam betrachten. Kritische Maße werden nach Funktion kontrolliert, einfache Freistellungen brauchen keine unnötig engen Toleranzen.
Fünf Prozesskontrollen
| Aktion | Umsetzung | Nutzen |
|---|---|---|
| Zonen trennen | Klebezone, Montagezone und Sichtzone in der Zeichnung definieren | Verhindert, dass ein Finish eine andere Funktion stört |
| Ein Bezugskonzept nutzen | OD, Schulter, Gewinde und Stirnfläche möglichst mit konsistenten Bezügen bearbeiten | Reduziert Koaxialitäts- und Planlaufprobleme |
| Grate an Nuten kontrollieren | Rändelung, Nuten und Hinterschnitte entgraten, ohne ihre Funktion zu verrunden | Schützt Carbon und Klebeschicht |
| Werkstoff nach Last wählen | Al6061 und Al7075 nach Festigkeit, Gewicht, Finish und Klebung bewerten | Vermeidet späte Materialwechsel |
| Prüfung und Probeaufbau kombinieren | 3D-Messung, Gewindelehren, Drehmomentfeedback und Montagemuster nutzen | Verbindet Messdaten mit realem Montageverhalten |
Wie OEMach Verbundeinsätze prüft
In einem Projekt für Carbonfaser-Roboterarm-Einsätze lieferte der Kunde zunächst Außenform und Gewindespezifikation. OEMach prüfte Klebelänge, Rändelbereich, Endflanschbezug sowie schwarzes Eloxal oder Maskierung, bevor der Prozess festgelegt wurde.
Der Ablauf nutzte Mehrachsbearbeitung zur Reduzierung von Bezugswechseln, hielt OD und Stirnfläche in einer gemeinsamen Bezuglogik, fertigte Ringnuten mit kontrollierter Gratentfernung und prüfte Gewindebohrungen mit Lehren und Probestücken.
So wird der Einsatz mehr als ein einzelnes CNC-Teil. Er wird zur Funktionsschnittstelle für Klebefestigkeit, Positioniergenauigkeit und wiederholbare Kleinserienmontage.
RFQ-Fragen vor der Bestellung
| Frage | Warum wichtig |
|---|---|
| Trägt der Einsatz vor allem Auszug, Drehmoment, Scherung oder Positionierung? | Lastrichtung bestimmt Form, Wandstärke und Klebemerkmale |
| Braucht die Klebezone Rändelung, Nuten, Strahlen oder Maskierung? | Die Klebefläche darf nicht wie eine normale Sichtfläche behandelt werden |
| Was ist der finale Montagebezug: OD, Stirnfläche, Schulter oder Gewindeachse? | Bearbeitungs- und Prüfbezug sollten zum Montagebezug passen |
| Sind Erstmuster-Montageversuch oder Drehmomentfeedback nötig? | Montagefeedback stabilisiert spätere Kleinserien |
FAQ
FAQ
Warum brauchen Carbonfaser-Roboterarme Aluminiumeinsätze?
Carbonfaser eignet sich für leichte Strukturen, aber Gewinde, Flansche, Lager und Hochmomentverbindungen benötigen meist Metall für Positionierung und Lastübertragung.
Welche Maße sind am kritischsten?
Typisch kritisch sind Außendurchmesser, Positionierschulter, Stirnflächenrechtwinkligkeit, Gewindequalität, Lochposition und Geometrie der Klebemerkmale.
Warum Rändelung oder Nuten in der Klebezone?
Sie erhöhen Klebefläche und Formschluss und helfen gegen Auszug und Drehmomentbelastung.
6061 oder 7075 Aluminium?
Al6061 ist ausgewogen für Bearbeitung und Eloxal, Al7075 bietet höhere Festigkeit. Die Wahl hängt von Last, Gewicht, Klebung und Finish ab.
Kann OEMach Kleinserien fertigen?
Ja. OEMach unterstützt CNC-Bearbeitung, 5-Achs-Bearbeitung, Gewindeprüfung, Oberflächenprüfung und 3D-Messberichte für Einsätze in Carbonfaser-Roboterarmen.
Zusammenfassung
Aluminiumeinsätze für Carbonfaser-Roboterarme müssen als Verbundverbindung konstruiert und bearbeitet werden. OD, Schultern, Gewinde, Anschläge, gerändelte oder genutete Klebezonen und Oberfläche müssen Klebefestigkeit, Positioniergenauigkeit und Montagewiederholung unterstützen.
