El mecanizado de precision de insertos de aluminio para brazos roboticos de fibra de carbono no consiste solo en hacer una pieza de aluminio con dimensiones correctas. El inserto debe trabajar con el tubo o carcasa de fibra de carbono, adhesivo, tornillos y modulos de articulacion como una union compuesta estable.
La fibra de carbono ofrece alta rigidez con bajo peso, pero no es ideal para roscas repetidas, asientos de rodamiento, uniones de alto par o cargas locales de apriete. Los insertos de aluminio llevan esas interfaces funcionales y distribuyen la carga hacia la estructura compuesta.
En este tipo de proyecto, OEMach confirma primero zonas de union, hombros de localizacion, roscas, datums de montaje y acabado. Luego se decide Al7075 o Al6061, estrategia de 5 ejes, moleteado o ranuras e inspeccion.
El inserto sirve a la unión y al montaje
| Control | Función | Riesgo común | Control de proceso e inspección |
|---|---|---|---|
| Diametro exterior y hombro | Posicion dentro de tubo, casquillo o brida de fibra | El inserto se desplaza o la capa de adhesivo no es uniforme | Inspeccionar OD, altura de hombro y coaxialidad desde el mismo datum |
| Roscas y agujeros | Conexion de extremo, brida de articulacion o sensor | Par de apriete inestable, roscas duras o barridas | Usar pasa/no pasa, prueba de montaje y retroalimentacion de par |
| Zonas de union mecanica | Moleteado, ranuras, rebajes y superficies rugosas | Baja resistencia al arrancamiento o fallo de interface | Controlar profundidad de ranura, rebaba y rugosidad |
| Material y acabado | Al7075/6061, anodizado, chorro, enmascarado o conversion | Resistencia, peso, union y apariencia no coinciden | Separar caras visibles, caras de union y zonas conductoras o enmascaradas |
| Registros de inspeccion | Primera pieza, lote pequeno y recompra | La primera pieza sirve, pero el lote siguiente varia | Guardar valores medidos, base de utillaje, notas de proceso y acabado |
Por qué un brazo de fibra necesita metal
La fibra de carbono es excelente para cuerpos ligeros, pero las roscas directas en composite no suelen ser adecuadas para montajes repetidos. Asientos de rodamiento, bridas y soportes de sensor tambien necesitan precision local y transferencia de carga que una pared compuesta puede no aportar sola.

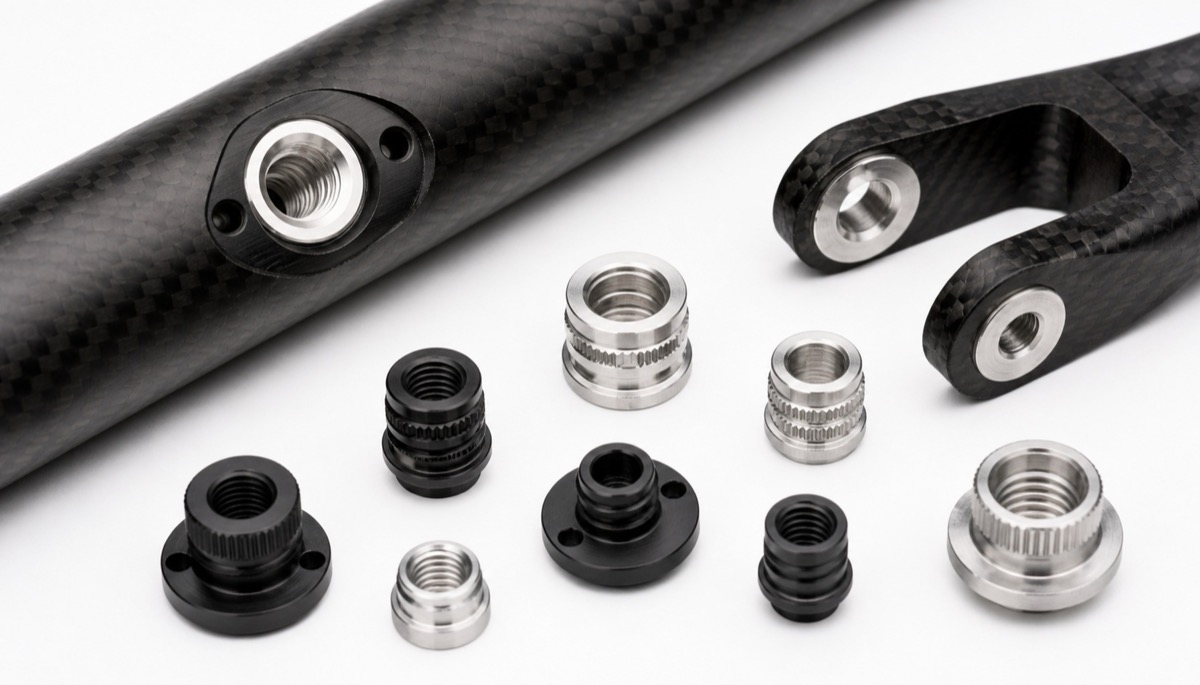

Los insertos comunes incluyen bridas de extremo, casquillos roscados, casquillos de rodamiento, soportes de sensor, puntos de fijacion de cable, casquillos de articulacion y asientos de pasador. Son piezas pequenas, pero si su diametro, altura, eje de rosca o superficie varian, todo el brazo pierde repetibilidad.
La seleccion de material es un equilibrio. Al7075 ayuda cuando se requiere alta resistencia, mientras que Al6061 suele ser mas equilibrado para mecanizado y anodizado. La decision debe considerar carga, adhesivo, peso y acabado.
La zona de unión no debe ser lisa
Si el exterior del inserto es demasiado liso, la interface de adhesivo depende casi solo de adhesion quimica. Muchos disenos de brazos de fibra agregan moleteado, ranuras anulares, rebajes, microescalones o zonas rugosas para aumentar area y bloqueo mecanico.
Estos rasgos deben mecanizarse con cuidado. Una ranura poco profunda puede no ayudar. Demasiada rebaba puede rayar la fibra o alterar el espesor del adhesivo. Una rugosidad inestable puede cambiar el comportamiento entre lotes.
Un buen proceso separa zona de union y zona de montaje. La zona de union puede necesitar rugosidad o ranuras, mientras que roscas, asientos y hombros mantienen mecanizado de precision. Si se usa anodizado o chorro, las zonas de union y de enmascarado deben estar claras.
Roscas y datums deben servir al montaje
El inserto suele llevar la interface roscada y de localizacion del brazo. Una brida se une al modulo de articulacion, un casquillo roscado se monta muchas veces y un hombro o pasador controla la relacion entre brazo compuesto y junta metalica.
Si el mecanizado solo comprueba la rosca e ignora salto de cara, coaxialidad del exterior o altura de hombro, la rosca puede aprobar, pero el brazo montado quedar excentrico o con tension local. Esa tension puede pasar a la union adhesiva.

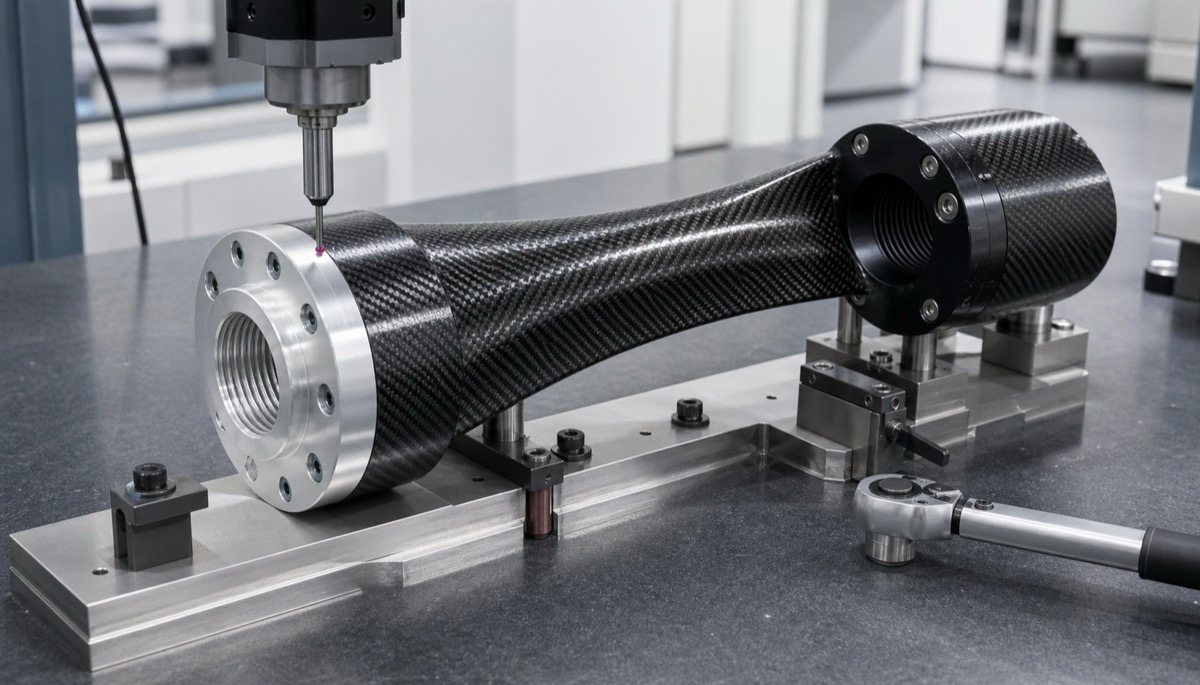

La primera pieza debe revisar diametro exterior, hombros, caras, rosca y posicion de agujeros juntos. Las dimensiones criticas se controlan por funcion, y las zonas de alivio no necesitan tolerancias innecesarias.
Cinco controles de proceso
| Acción | Cómo aplicarla | Beneficio |
|---|---|---|
| Separar zonas | Definir zona de union, zona de montaje y zona visible en el plano | Evita que un acabado perjudique otra funcion |
| Usar una logica de datum | Mecanizar OD, hombro, rosca y cara con datums consistentes cuando sea posible | Reduce problemas de coaxialidad y salto |
| Controlar rebabas en ranuras | Desbarbar moleteado, ranuras y rebajes sin redondear su funcion | Protege la fibra y la capa adhesiva |
| Elegir material por carga | Comparar Al6061 y Al7075 segun resistencia, peso, acabado y union | Evita cambios tardios de material |
| Combinar inspeccion y prueba | Usar CMM, galgas de rosca, retroalimentacion de par y muestras de montaje | Conecta datos medidos con montaje real |
Cómo revisa OEMach los insertos
En un flujo de insertos para brazo robotico de fibra de carbono, el cliente entrego inicialmente forma exterior y especificacion de rosca. OEMach reviso longitud de union, zona moleteada, datum de brida y requisitos de anodizado negro o enmascarado antes de cerrar el proceso.

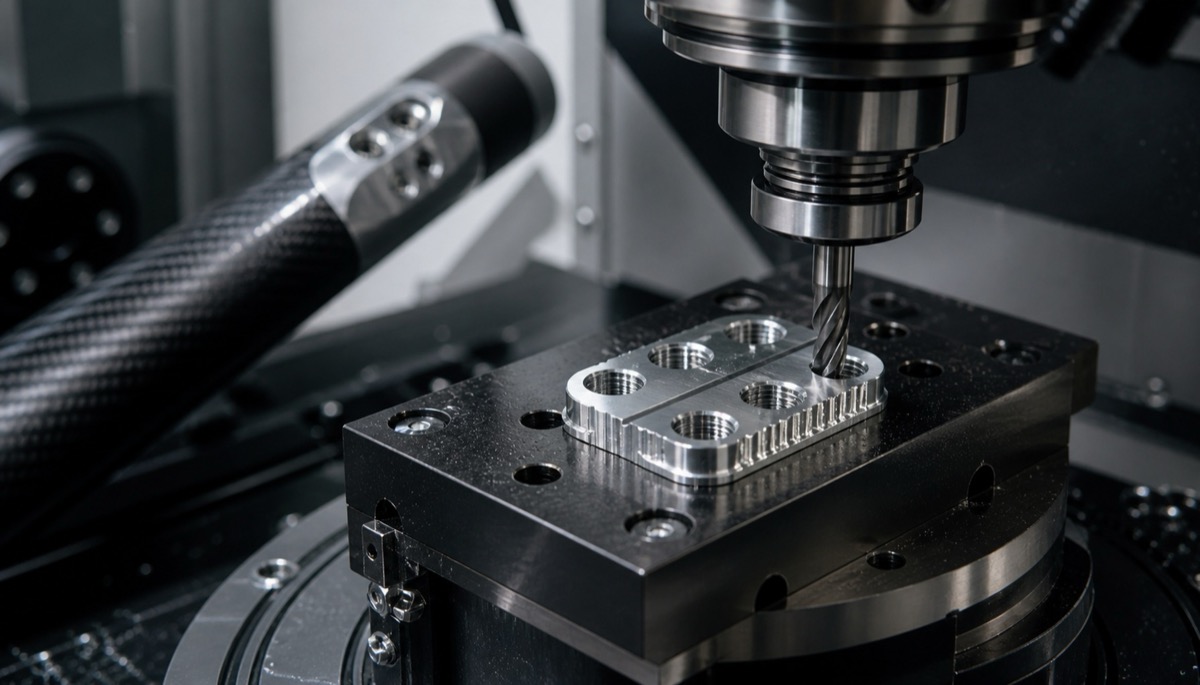

El proceso uso mecanizado multieje para reducir cambios de datum, mantuvo OD y cara alineados con la misma logica, mecanizo ranuras anulares con rebaba controlada y verifico roscas con pasa/no pasa y piezas de prueba.
Asi el inserto deja de ser una pieza CNC aislada y se convierte en una interface funcional que apoya resistencia de union, precision de posicionamiento y montaje repetible en bajo volumen.
Preguntas antes de cotizar
| Pregunta | Por qué importa |
|---|---|
| El inserto soporta principalmente arrancamiento, par, cizalla o posicionamiento? | La direccion de carga define forma, espesor y rasgos de union |
| La zona de union necesita moleteado, ranuras, chorro o enmascarado? | La superficie de union no debe tratarse como una cara estetica normal |
| Cual es el datum final: OD, cara, hombro o eje de rosca? | Los datums de mecanizado e inspeccion deben coincidir con el montaje |
| Se requiere prueba de primera pieza o retroalimentacion de par? | La experiencia de montaje estabiliza lotes posteriores |
FAQ
FAQ
Por qué los brazos de fibra necesitan insertos de aluminio?
La fibra de carbono sirve para estructuras ligeras, pero roscas, bridas, rodamientos y uniones de alto par suelen requerir metal para posicionamiento y transferencia de carga.
Qué dimensiones son más críticas?
Diametro exterior, hombro de localizacion, perpendicularidad de cara, calidad de rosca, posicion de agujeros y geometria de la zona de union.
Por qué agregar moleteado o ranuras?
Aumentan area de union y bloqueo mecanico, ayudando a resistir arrancamiento y par.
Conviene usar aluminio 6061 o 7075?
Al6061 es equilibrado para mecanizado y anodizado; Al7075 ofrece mayor resistencia. La eleccion depende de carga, peso, union y acabado.
OEMach puede hacer lotes pequeños?
Si. OEMach apoya mecanizado CNC, 5 ejes, inspeccion de roscas, revision de acabado y reportes CMM para insertos de brazos de fibra de carbono.
Resumen
Los insertos de aluminio para brazos roboticos de fibra de carbono deben disenarse y mecanizarse como componentes de union compuesta. Diametro exterior, hombros, roscas, topes, zonas moleteadas o ranuradas y acabado deben apoyar resistencia de union, precision y repetibilidad de montaje.
