Bei der Bearbeitung optischer Strukturteile darf die Oberflächenbehandlung nicht nur als letzter Schritt für eine schwarze oder saubere Optik verstanden werden. Schwarz eloxieren, gestrahlt eloxieren, hart eloxieren, Passivieren, Brünieren und lokale Maskierung können Schichtdicke, Bohrungen, Gewinde, Anlageflächen, Erdungsflächen und die optische Gleichmäßigkeit verändern.

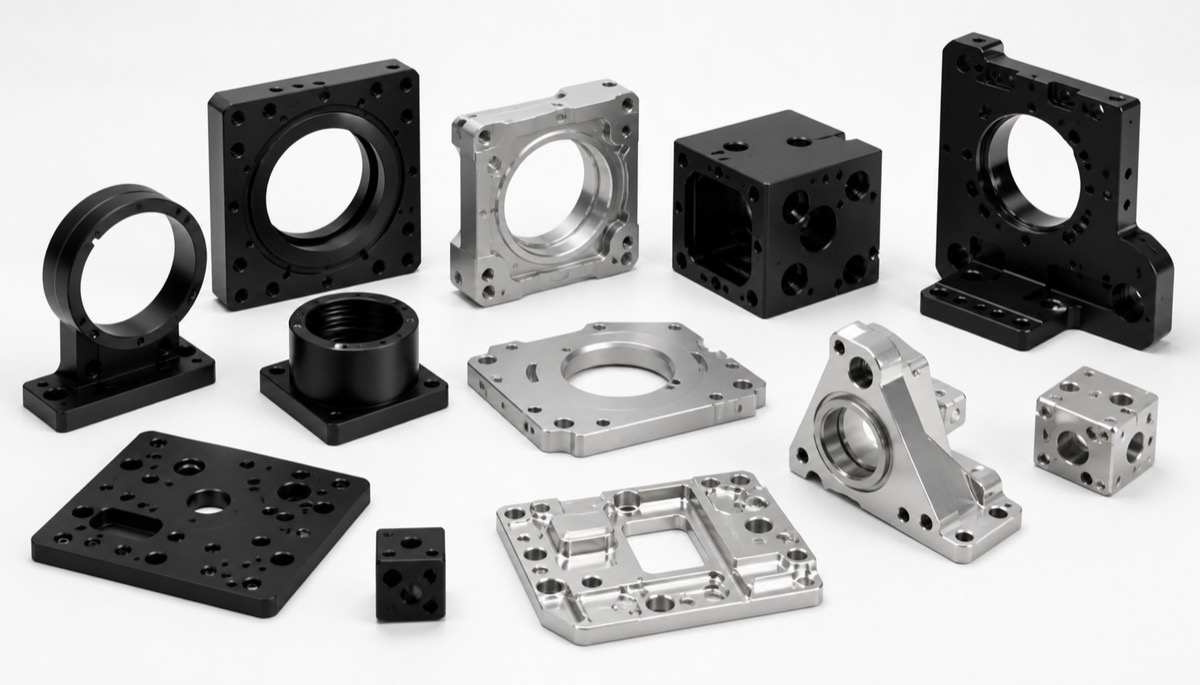

Bei Linsenhaltern, optischen Plattformadaptern, Kameragehäusen und Sensorhaltern zählt der fertige Zustand. Ein CNC-Teil kann vor dem Finish in Ordnung sein, aber nach dem Eloxieren wird eine Passbohrung enger, ein Gewinde läuft rau oder eine Anlagefläche setzt anders auf.
OEMach prüft die Oberflächenanforderungen bereits in der DFM-Phase. Dabei werden Sichtflächen, Präzisionsbezüge, maskierte Flächen, leitfähige Flächen und Prüfungen nach dem Finish voneinander getrennt.
Wo die Oberfläche optische Teile beeinflusst
| Kontrollbereich | Was sich ändert | Typisches Risiko | Empfohlene Kontrolle |
|---|---|---|---|
| Präzisionsbohrungen und Gewinde | Schichtdicke, Gratstatus und Gewindelauf | Bohrungen werden eng, Schrauben laufen schwer, Halteringe laufen nicht sauber | Bei Bedarf Aufmaß planen und nach dem Finish mit Lehrdorn, Gewindelehre oder Probeaufbau prüfen |
| Anlage- und Positionierflächen | Ebenheit, Rauheit und Sitzverhalten | Optische Achse ändert sich oder Montage sitzt nicht wiederholgenau | Kritische Bezüge maskieren oder nach dem Finish prüfen |
| Linsen- oder Sensormontage | Schichtaufbau und Kantenrat an Stufen | Ungleichmäßige Linsenlast oder Sensorneigung | Gratfreie Bereiche festlegen und fertigen Zustand prüfen |
| Sichtflächen | Farbe, Glanz, Strahlstruktur, Wasserflecken und Kratzer | Teile im gleichen Gerät wirken unterschiedlich | Materialcharge, Vorbehandlung, Strahlmittel, Versiegelung und Verpackung kontrollieren |
| Leit- oder Erdungsflächen | Isolierende Oxidschicht und Kontaktwiderstand | Erdung oder Signalstabilität wird beeinträchtigt | Maskierung, Schichtabtrag oder leitfähige Behandlung in der Zeichnung definieren |
Die Schichtdicke gehört in die Maßkette
Eloxieren bildet eine Oberflächenschicht, und diese Schicht entsteht nicht nur auf einfachen Außenflächen. Sie kann Bohrungswände, Stufen, Gewinde und Senkungen beeinflussen. Bei einer einfachen Abdeckung ist das oft unkritisch, bei optischen Strukturteilen kann bereits eine kleine Änderung den Montagezustand verändern.
Schwarzes Eloxal wird häufig gegen Streulicht eingesetzt, Harteloxal eher für Verschleißschutz. Je wichtiger die Schichtdicke ist, desto früher sollte die Zeichnung definieren, ob Maße vor oder nach der Oberfläche gelten.
Eine praktische Zeichnungsnotiz sollte sagen, welche Merkmale Schicht zulassen, welche Maskierung benötigen und welche Bohrungen, Gewinde oder Anlageflächen nach der Oberfläche geprüft werden.
Maskierung schützt den Funktionsbezug
Optische Teile kombinieren oft Sichtflächen und Funktionsbezüge. Die Außenfläche braucht gleichmäßiges Strahlen und schwarzes Eloxal, während eine Grundfläche, Passbohrung oder Erdungsfläche Leitfähigkeit, Passung oder hohe Genauigkeit behalten muss.
Wenn alle Bereiche gleich behandelt werden, wird das Ergebnis unsicher. Eine Linsenhalter-Grundfläche kann nach vollständigem Eloxieren anders sitzen. Eine Passbohrung kann enger werden. Eine Erdungsfläche kann ihre Leitfähigkeit verlieren.
Maskierung ist deshalb kein optionaler Kosmetikschritt, sondern Schutz des Montagebezugs. OEMach bestätigt Sichtflächen, maskierte Flächen, leitfähige Bereiche und Nachprüfbereiche vor Produktionsbeginn.
Optische Gleichmäßigkeit beginnt vor dem Eloxieren
Optische Gehäuse und sichtbare Strukturteile reagieren empfindlich auf schwarzes Eloxal. Farbabweichung, helle Punkte, Wasserflecken, ungleichmäßiges Strahlen und Handhabungskratzer können die Kundenabnahme beeinflussen.
Gleichmäßige Optik ist nicht allein Aufgabe des Eloxalbetriebs. Legierung, Materialcharge, Bearbeitungsspuren, Strahldruck, Strahlmittelzustand, Reinigung, Versiegelung und Verpackung bestimmen das Ergebnis mit.
Wenn ein Teil sowohl Sichtanforderungen als auch Präzisionsmontage hat, sollte die Priorität klar in den Unterlagen stehen. Funktionsflächen und Außenflächen dürfen sich im Prozess nicht gegenseitig stören.
Fünf Kontrollen vor der Bearbeitung
| Aktion | Umsetzung | Warum wichtig |
|---|---|---|
| Flächentypen trennen | Sichtflächen, Funktionsflächen, maskierte und leitfähige Flächen in DFM klassifizieren | Verhindert, dass eine allgemeine Finish-Notiz Passung oder Erdung stört |
| Fertigmaße klären | Festlegen, ob kritische Bohrungen, Gewinde und Bezüge vor oder nach Finish gelten | Reduziert Nacharbeit nach Eloxieren |
| Finish an Charge binden | Materialcharge, Strahlbedingung, Farbe und Verpackung zusammen führen | Verbessert Gleichmäßigkeit sichtbarer Teile |
| Nach Finish prüfen | Bohrungen, Gewinde, Ebenheit und Anlageflächen nach Eloxieren oder Passivieren prüfen | Prüft den echten Montagezustand |
| Erstmusterwerte sichern | Messwerte vor/nach Oberfläche und Sichtnotizen dokumentieren | Macht Wiederholaufträge stabiler |
Wie OEMach fertige optische Teile steuert
In einem Projekt für ein optisches Kameragehäuse lag der ursprüngliche Fokus auf schwarzem Eloxal und kratzerfreier Oberfläche. In der DFM-Prüfung erkannte OEMach Linsenbohrungen, Sensoranlagefläche, Passbohrungen und Erdungsbereiche, die durch Schichtaufbau beeinflusst werden konnten.

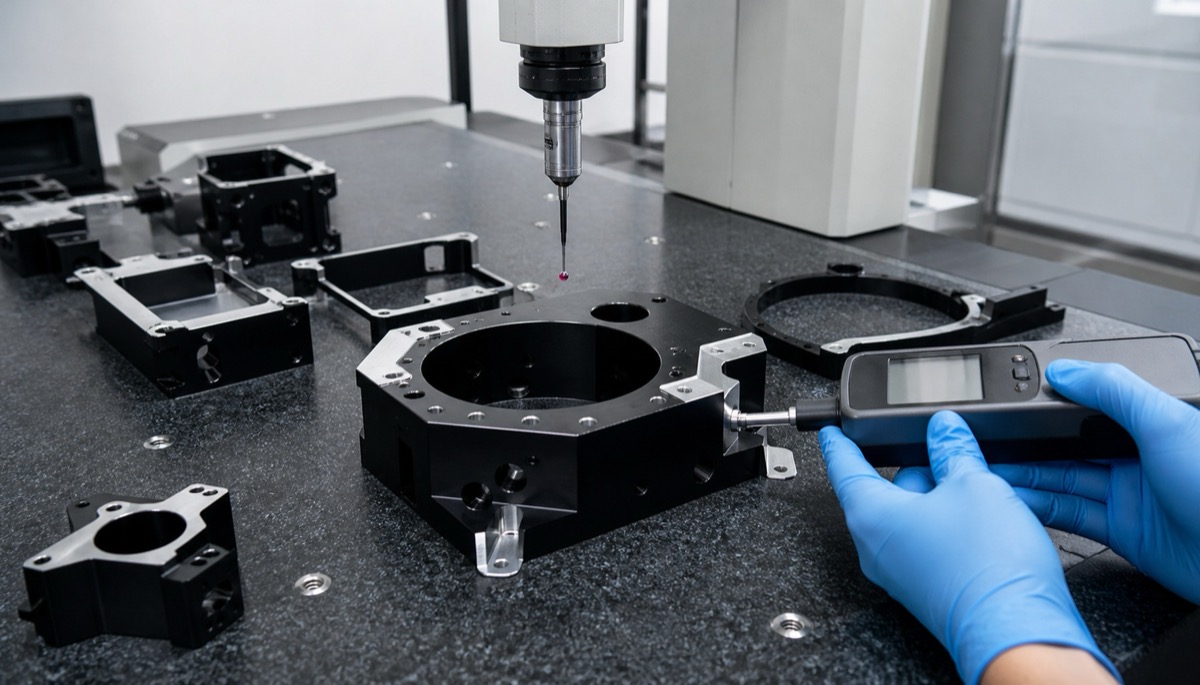

Der Prozess trennte Sichtflächen von maskierten und nachzuprüfenden Flächen. Kritische Bohrungen wurden mit Blick auf das Finish bearbeitet und nach dem Eloxieren mit Lehren, 3D-Messung und Probeaufbau kontrolliert. Außenflächen erhielten kontrolliertes Strahlen und Schutzverpackung.
Dieser Ablauf ist besonders bei Kleinserien optischer Teile sinnvoll, weil er Versuche nach dem Finish reduziert. Der Kunde erhält Teile, die leichter montierbar und visuell gleichmäßiger sind.
RFQ-Fragen vor der Bestellung
| Frage | Nutzen |
|---|---|
| Gelten Zeichnungsmaße vor oder nach der Oberfläche? | Der fertige Zustand geht in die Montage |
| Welche Bohrungen, Gewinde, Anlageflächen und Erdungsflächen brauchen Maskierung oder Nachprüfung? | Diese Merkmale bestimmen Passung, Sitz und elektrischen Kontakt |
| Benötigt die Sichtfläche Vorgaben zu Farbe, Strahltextur, Kratzern und Verpackung? | Gleichmäßige Optik entsteht über den gesamten Prozess |
| Sind Werkstoffsorte und Materialcharge definiert? | Verschiedene Aluminiumlegierungen und Chargen reagieren unterschiedlich auf Eloxal |
FAQ
FAQ
Warum die Oberfläche vor der Bearbeitung optischer Strukturteile klären?
Weil Eloxieren, Strahlen, Maskieren und Passivieren Bohrungen, Gewinde, Anlageflächen, leitfähige Bereiche und den fertigen optischen Zustand beeinflussen.
Kann schwarzes Eloxal die Montagegenauigkeit beeinflussen?
Ja. Schichtaufbau in Bohrungen, Gewinden oder Bezugsflächen kann Passungen enger machen oder den Sitz ändern. Kritische Merkmale sollten maskiert oder nach dem Finish geprüft werden.
Ist die Optik nur Aufgabe des Eloxalbetriebs?
Nein. Materialcharge, Bearbeitungsspuren, Strahlparameter, Reinigung, Versiegelung und Verpackung wirken ebenfalls mit.
Welche Flächen werden typischerweise maskiert?
Präzisionsbohrungen, Passstiftbohrungen, Anlagebezüge, Erdungsflächen, Gewinde sowie Linsen- oder Sensorauflagen.
Kann OEMach Maße nach der Oberfläche kontrollieren?
Ja. OEMach unterstützt Aufmaßplanung, Maskierungsprüfung, Nachprüfung und Sichtkontrolle für optische CNC-Strukturteile.
Zusammenfassung
Die Oberflächenbehandlung optischer Strukturteile beeinflusst Montagegenauigkeit, optische Gleichmäßigkeit und Endabnahme. Eloxalschicht, Strahltextur, Maskierung, leitfähige Flächen und Nachprüfung sollten vor der Bearbeitung in die Zeichnungsprüfung einbezogen werden.
