En el mecanizado de piezas estructurales opticas, el tratamiento superficial no debe verse como el ultimo paso para dejar la pieza negra o bonita. Anodizado negro, anodizado con chorro, anodizado duro, pasivado, pavonado y enmascarado local pueden cambiar espesor de capa, agujeros, roscas, caras de apoyo, zonas conductoras y apariencia.

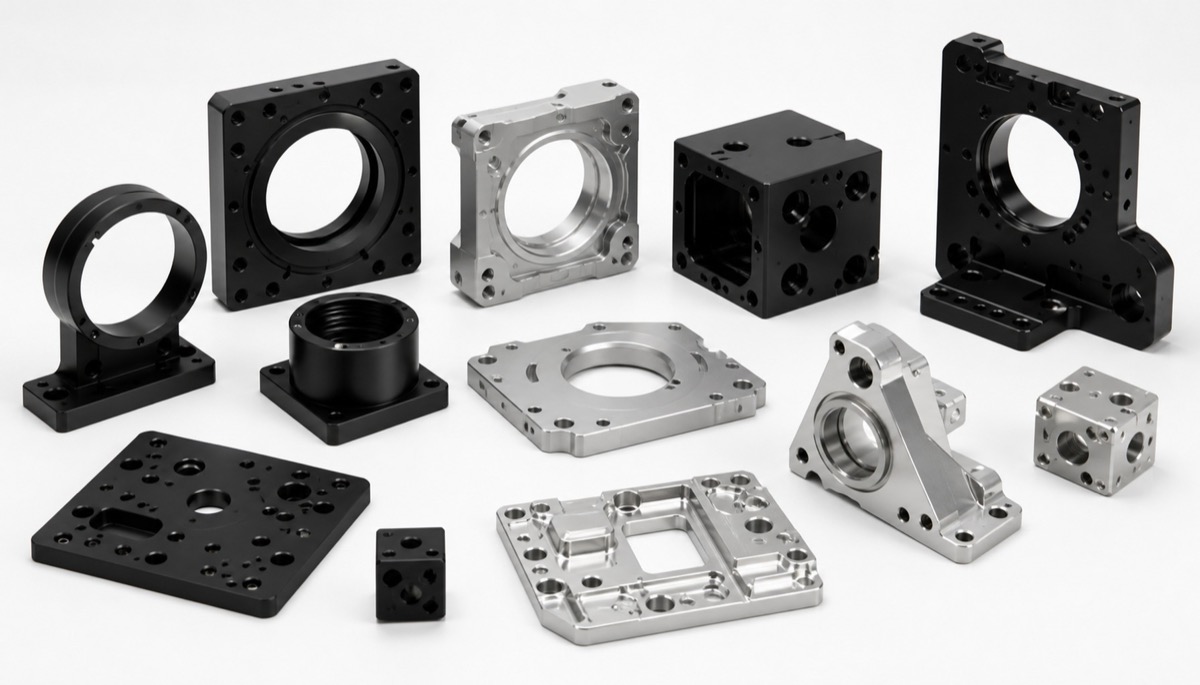

En soportes de lente, adaptadores de plataforma optica, carcasas de camara y soportes de sensor, lo que importa es la pieza acabada. Una pieza puede aprobar la inspeccion al salir de CNC, pero despues del anodizado un agujero de localizacion puede quedar apretado, una rosca puede sentirse dura o una cara de apoyo puede asentarse de otra forma.
OEMach revisa el tratamiento superficial durante DFM, antes de mecanizar. La revision separa caras visibles, datums de precision, caras enmascaradas, zonas conductoras e inspecciones despues del acabado.
Dónde afecta el tratamiento superficial
| Zona de control | Qué cambia | Riesgo común | Control recomendado |
|---|---|---|---|
| Agujeros y roscas de precisión | Espesor de capa, rebaba y sensación de la rosca | Agujeros apretados, tornillos duros o anillos de retención poco suaves | Dejar compensación cuando sea necesario y verificar con pasadores, pasa/no pasa o prueba de montaje |
| Caras de contacto y localización | Planitud, rugosidad y asiento | Cambio del ángulo del eje óptico o asiento no repetible | Enmascarar datums críticos o inspeccionarlos despues del acabado |
| Montajes de lente o sensor | Crecimiento de capa y rebaba en escalones | Carga desigual de lente o inclinación del sensor | Marcar zonas sin rebaba e incluir inspección en estado acabado |
| Caras exteriores visibles | Color, brillo, textura de chorro, marcas de agua y rayas | Piezas del mismo equipo se ven diferentes | Controlar lote de material, pretratamiento, medio de chorro, sellado y embalaje |
| Caras conductoras o de tierra | Capa aislante y resistencia local | La puesta a tierra o la señal pueden fallar | Definir enmascarado, retirada de capa o tratamiento conductor en el plano |
El espesor entra en la cadena dimensional
El anodizado forma una capa superficial, y esa capa no aparece solo en caras exteriores faciles. Puede entrar en paredes de agujeros, escalones, roscas y avellanados. En una tapa simple puede no importar, pero en piezas opticas un pequeno cambio en estado acabado puede afectar tacto y repetibilidad de montaje.

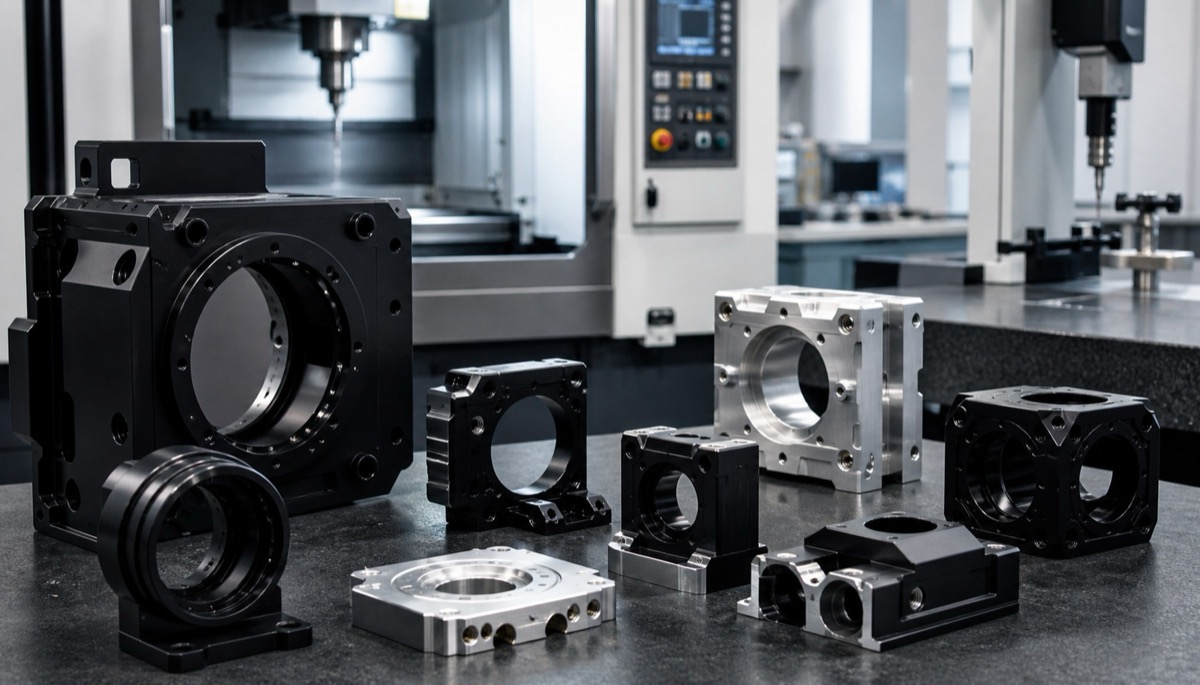

El anodizado negro se usa a menudo para reducir reflejos parasitos, mientras que el anodizado duro se selecciona por resistencia al desgaste. Cuanto mas importante sea el espesor, antes debe indicar el plano si la dimension se mide antes o despues del acabado.
Una nota practica debe decir que rasgos pueden aceptar capa, que rasgos requieren enmascarado y que agujeros, roscas o caras deben inspeccionarse despues del tratamiento.
El enmascarado protege el datum funcional
Las piezas opticas suelen combinar caras visibles y datums funcionales. El exterior puede necesitar chorro uniforme y anodizado negro, mientras que una base, un agujero de pasador o una zona de tierra puede requerir conductividad, ajuste o alta precision.
Si todas las zonas se procesan igual, el resultado puede ser inestable. La base de un soporte de lente puede asentarse diferente despues de anodizar. Un agujero de pasador puede cerrar. Una cara de tierra puede perder conductividad.
Por eso el enmascarado no es un detalle estetico opcional. Es una forma de proteger el datum de montaje. OEMach confirma caras visibles, caras enmascaradas, zonas conductoras y zonas de reinspeccion antes de producir.
La apariencia empieza antes del anodizado
Las carcasas opticas y piezas visibles suelen ser sensibles al acabado anodizado negro. Diferencia de color, puntos brillantes, marcas de agua, chorro irregular y rayas de manejo pueden afectar la aceptacion del cliente.
La consistencia visual no depende solo del anodizador. Aleacion, lote de material, marcas de herramienta, presion de chorro, estado del medio, limpieza, sellado y embalaje influyen en el resultado final.
Cuando una pieza tiene requisitos esteticos y requisitos de montaje preciso, la prioridad debe escribirse claramente. Las caras funcionales y exteriores no deben competir dentro de la misma ruta de proceso.
Cinco controles antes de mecanizar
| Acción | Cómo aplicarla | Por qué importa |
|---|---|---|
| Separar tipos de cara | Clasificar caras visibles, funcionales, enmascaradas y conductoras durante DFM | Evita que una nota general de acabado dañe ajuste o tierra |
| Confirmar dimensiones finales | Decidir si agujeros, roscas y datums criticos se especifican antes o despues del acabado | Evita retrabajo tras anodizado |
| Unir acabado y lote | Mantener juntos lote de material, condicion de chorro, color y embalaje | Mejora consistencia de piezas visibles |
| Inspeccionar despues del acabado | Verificar agujeros, roscas, planitud y caras de contacto tras anodizado o pasivado | Comprueba el estado real de montaje |
| Registrar primera pieza | Guardar mediciones antes/despues del acabado y notas visuales | Hace mas estables los lotes repetidos |
Cómo trabaja OEMach estas piezas
En un flujo de carcasa optica para camara, el requisito inicial se centraba en anodizado negro y ausencia de rayas. Durante DFM, OEMach identifico agujeros de lente, cara de asiento de sensor, agujeros de pasador y zonas de tierra que podian verse afectadas por la capa.

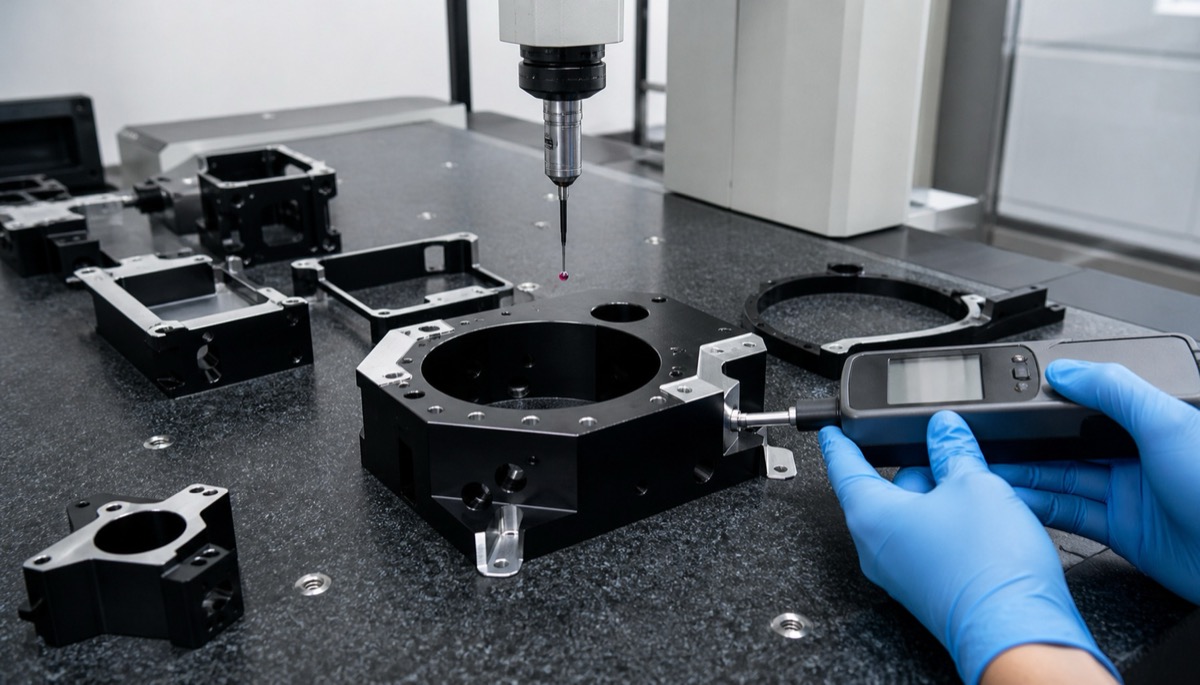

El proceso separo caras visibles de zonas enmascaradas y zonas de reinspeccion. Los agujeros criticos se mecanizaron considerando el acabado, y despues del anodizado se verificaron con galgas, CMM y prueba de montaje. Las caras exteriores usaron chorro controlado y embalaje protector.
Este enfoque es util para piezas opticas en bajo volumen porque reduce pruebas despues del acabado. El cliente recibe piezas mas faciles de montar y mas consistentes visualmente.
Preguntas antes de cotizar
| Pregunta | Por qué ayuda |
|---|---|
| Las dimensiones del plano son antes o despues del acabado? | La pieza acabada es la que entra en el montaje |
| Que agujeros, roscas, caras de contacto y zonas de tierra necesitan enmascarado o revision? | Estos rasgos definen ajuste, asiento y contacto electrico |
| La superficie visible exige color, textura de chorro, nivel de rayas y embalaje? | La consistencia visual depende de todo el proceso |
| Estan definidos grado y lote de material? | Diferentes aluminios y lotes pueden responder distinto al anodizado |
FAQ
FAQ
Por qué confirmar el tratamiento superficial antes de mecanizar?
Porque anodizado, chorro, enmascarado y pasivado pueden afectar agujeros, roscas, caras de contacto, zonas conductoras y apariencia final.
El anodizado negro puede afectar la precision de montaje?
Si. La capa en agujeros, roscas o caras de localizacion puede cerrar ajustes o cambiar el asiento. Los rasgos criticos deben enmascararse o inspeccionarse despues.
La consistencia visual depende solo del anodizador?
No. Lote de material, marcas de mecanizado, parametros de chorro, limpieza, sellado y embalaje tambien influyen.
Que caras suelen enmascararse?
Agujeros de precision, agujeros de pasador, datums de contacto, caras de tierra, roscas y asientos de lente o sensor.
OEMach puede controlar dimensiones despues del acabado?
Si. OEMach apoya compensacion, revision de enmascarado, inspeccion posterior y control visual en piezas opticas CNC.
Resumen
El tratamiento superficial de piezas estructurales opticas afecta precision de montaje, consistencia estetica y aceptacion final. Espesor de anodizado, textura de chorro, zonas enmascaradas, caras conductoras e inspeccion posterior deben formar parte de la revision antes de mecanizar.
