Bei Kleinserien-Prototypen fuer optische Instrumente sollte die erste Frage nicht nur Preis oder Lieferzeit sein. Ob das Erstmuster besteht, haengt meist davon ab, ob Toleranz, Werkstoff und Oberflaeche vor dem Versand der Zeichnung klar sind.

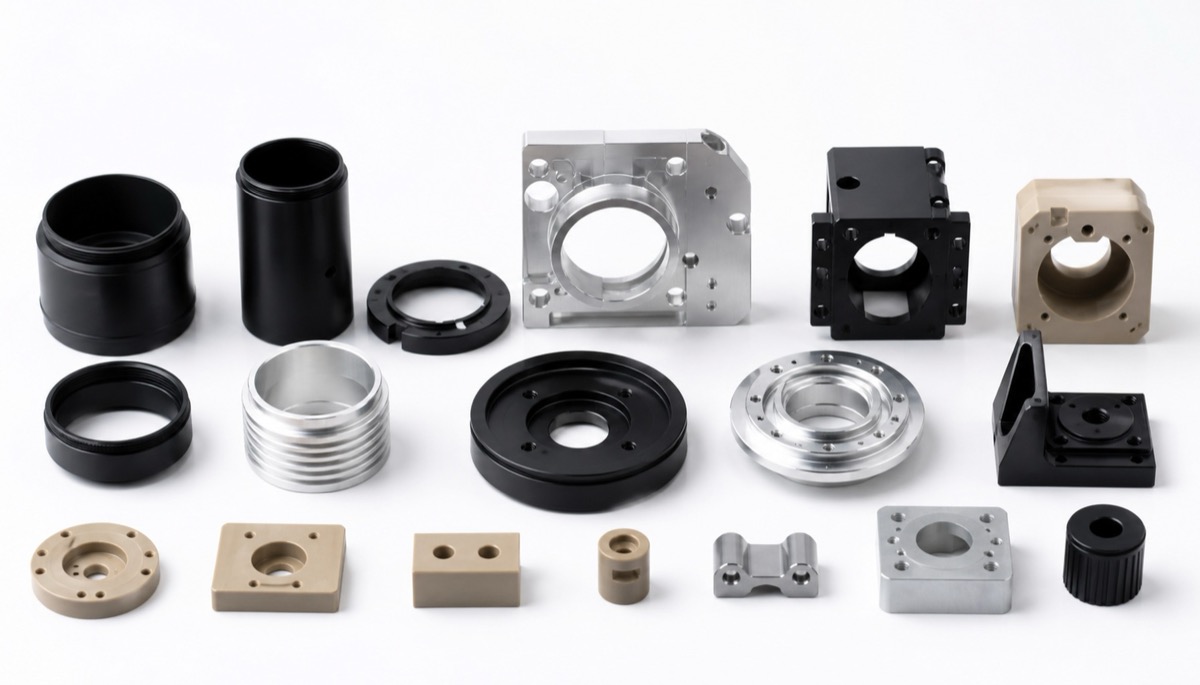

Solche Teile sitzen in Linsenhaltern, Sensorhaltern, Lichtquellenaufnahmen, optischen Plattformadaptern und kleinen Klemmstrukturen. Die Mengen sind klein, aber Montagebezug, Lochbeziehungen, Oberflaechenzustand und Chargenkonsistenz sind empfindlich.
Fehlt eine kritische Toleranz oder wird ein Werkstoff unkontrolliert ersetzt, kann das Teil bearbeitbar sein, aber bei Montage, optischer Ausrichtung oder Kalibrierung instabil bleiben.
Drei Anforderungen vor dem Prototyping
| Anforderung | Zu klaeren | Risiko bei Unklarheit | Empfohlene Angabe |
|---|---|---|---|
| Toleranz | Kritische Bohrungen, Kontaktflaechen, Passstifte und optische Achsbezuege | Allgemeine Masse passen, aber Montage oder Kalibrierung ist instabil | Kritische Positionen klassifizieren und Pruefbezug angeben |
| Werkstoff | Al6061, Al7075, PEEK, Edelstahl, Messing oder spezifizierter Werkstoff | Festigkeit, Verzug, Isolation oder Eloxaloptik passen nicht | Werkstoff, Zustand und Ersatzregeln nennen |
| Oberflaeche | Schwarzes Eloxal, Strahlen, Harteloxal, Passivieren, Schwaerzen oder Maskieren | Schicht verengt Bohrungen oder veraendert Kontaktflaechen | Schichtdicke, Maskierung, Sichtflaechen und Nachpruefung definieren |
| Pruefung | KMG, Stiftlehre, Gut/Schlecht, Rauheit, Ebenheit oder Position | Berichtsbezug und Montagebezug passen nicht | Istwerte fuer Erstmuster anfordern, nicht nur bestanden |
| Menge und Revision | Erstmusteranzahl, Kleinserie und moegliche Wiederbestellung | Prozesserfahrung wiederholt sich nicht | Prozess, Vorrichtung, Pruefung und Korrekturen speichern |
Nicht das ganze Teil übertolerieren
Viele Entwicklungszeichnungen setzen alle Masse eng, weil man Lieferantenschwankungen vermeiden will. Bei optischen Teilen sollte die engste Kontrolle meist auf Linsenauflagen, Passbohrungen, Sensorauflagen, Linsenbohrungen und optische Bezuege gehen.
Normale Aussenkanten, Freistiche und nichtfunktionale Sichtflaechen brauchen nicht immer dasselbe Niveau. Zu enge Toleranzen ueberall erhoehen Bearbeitungs- und Pruefkosten, ohne Montage und Optik zwingend zu verbessern.
Besser ist eine Klassifizierung nach Funktion: hoehere Praezision fuer optische Bezuege und Passungen, Standardtoleranzen fuer Struktur- und Freiraumbereiche.
Werkstoff bestimmt Prozess und Stabilität
Al6061 und Al7075 sind bei optischen Instrumententeilen haeufig. Al6061 ist fuer viele Halter, Aufnahmen und Gehaeuse stabil und eloxiert meist gut. Al7075 bietet hoehere Festigkeit, verlangt aber fruehe Beachtung von Duenwandverzug, Spannungsabbau und Farbkonstanz.
PEEK wird eingesetzt, wenn Isolation, geringes Gewicht oder chemische Bestaendigkeit wichtig sind. Schnittwaerme und Rueckfederung muessen kontrolliert werden, daher gelten nicht einfach Aluminiumparameter. Edelstahl, Messing und Titan werden nach Festigkeit, Gewicht, Korrosion und thermischem Verhalten bewertet.
Aendert sich der Werkstoff spaet, koennen Werkzeuge, Spannung, Schnittwerte, Oberflaeche und Pruefbezug mit wechseln. Fuer Kleinserien-Prototypen sollte die Anfrage Ersatzwerkstoffe klar erlauben oder ausschliessen.
Oberfläche gehört in die Maßkette
Optische Instrumententeile brauchen oft schwarzes Eloxal, gestrahltes Eloxal, Harteloxal, Passivieren oder Mattfinish. Diese wirken wie letzte Optikschritte, koennen aber Bohrungsmass, Gewinde, Rauheit von Kontaktflaechen und Montagegefuehl beeinflussen.
Schwarzes Eloxal kann Streulicht reduzieren, doch Schichtwachstum in Praezisionsbohrungen und Gewinden macht Passungen enger. Strahlen veraendert Textur, und eine unmaskierte Kontaktflaeche kann sich bei Montage anders verhalten.
Oberflaechenanforderungen gehoeren deshalb vor die Bearbeitung. Kritische Bohrungen, Positionierflaechen, leitende Flaechen und Linsenauflagen sollten bei Bedarf fuer Maskierung oder Pruefung nach Finish markiert werden.
Fünf Aktionen für stabile Prototypen
| Aktion | Anwendung | Nutzen |
|---|---|---|
| DFM zuerst | Kritische Bohrungen, Bezuege, Sichtflaechen und Freiraum trennen | Bringt Bearbeitungs- und Montagebezug zusammen |
| Toleranzen klassifizieren | Nicht alles hochpraezise; Fokus auf optische Bezuege und Passungen | Schuetzt Funktion und kontrolliert Kosten |
| Werkstoff und Finish gemeinsam bewerten | Al6061, Al7075, PEEK, Edelstahl und Finish-Effekte zusammen pruefen | Verhindert spaete Prozesswechsel |
| Erstmusterwerte speichern | Bohrung, Ebenheit, Position, Rauheit und Endzustand dokumentieren | Erleichtert Wiederbestellungen |
| Montagefeedback schliessen | Erstmusterprobleme in Zeichnung, Prozess und Pruefung zurueckfuehren | Reduziert wiederholtes Nacharbeiten |
Wie OEMach optische Prototypenteile unterstützt

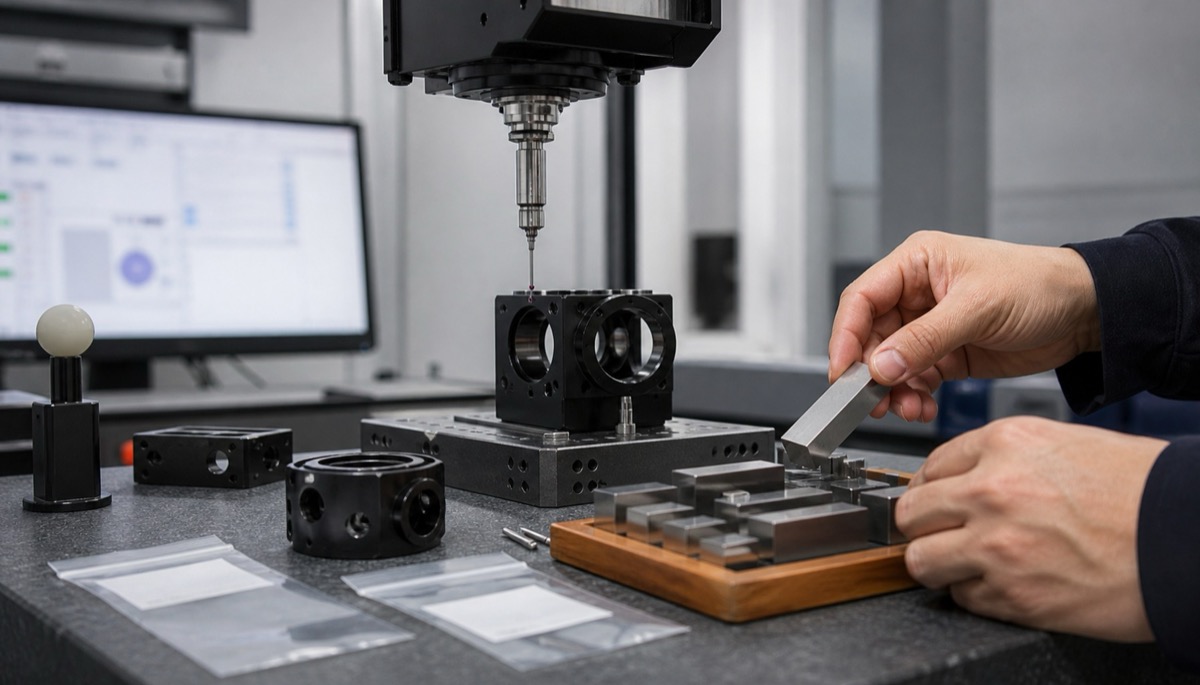

Bei optischen Prototypen startet OEMach mit DFM-Review. Das Team identifiziert, welche Masse den Strahlengang beeinflussen, welche Merkmale abgestufte Toleranz brauchen, welcher Werkstoff zum Finish passt und ob Nachpruefung nach Oberflaeche notwendig ist.
In einem Ablauf fuer einen optischen Sensorhalter lieferte der Kunde zunaechst ein 3D-Modell und wenige Aussenmasse. OEMach klaerte Sensorauflage, Passstiftbohrungen, Maskierbereiche fuer schwarzes Eloxal und KMG-Bezug vor der Bearbeitung.
Der Prozess nutzte Mehrachsenbearbeitung zur Reduktion von Bezugstransfer, Stufenbearbeitung gegen Duenwandverzug und Pruefung nach Eloxal an Positionier- und Kontaktmerkmalen. Fruehe Klaerung reduziert Erstmuster-Nacharbeit und macht die naechste Kleinserie wiederholbarer.
RFQ-Checkliste vor dem Zeichnungsversand
| Frage | Warum wichtig |
|---|---|
| Zeigt die 2D-Zeichnung kritische Masse, Toleranzen und Bezuege? | Ein 3D-Modell allein reicht fuer Angebot und Pruefung oft nicht |
| Sind Werkstoff, Zustand und Ersatzregeln klar? | Der Lieferant sollte den Werkstoff nicht erraten muessen |
| Enthaelt die Oberflaechenangabe Schichtdicke, Farbe, Maskierung, Sichtflaechen und Nachpruefung? | Der Montagezustand haengt vom Finish ab |
| Sind KMG-Bericht, Probemontage oder Istwerttabelle noetig? | Messwerte helfen bei Wiederbestellungen |
FAQ
Warum Toleranzen vor optischer Prototypenbearbeitung klaeren?
Optische Teile haengen von optischer Achse, Kontaktflaechen und Passbohrungen ab. Ohne klare Toleranz kann das Erstmuster instabil montieren oder kalibrieren.
Kann der Lieferant den Werkstoff waehlen?
Der Lieferant kann beraten, aber Zeichnung oder RFQ sollten Werkstoff, Zustand und erlaubte Ersatzstoffe nennen.
Warum beeinflusst Oberflaeche die Masse?
Eloxal, Strahlen und Passivieren veraendern Bohrungen, Gewinde, Kontaktflaechen und Rauheit. Praezisionsbereiche brauchen Maskierung und Nachpruefung.
Brauchen optische Prototypen immer KMG?
Kritische optische Bezuege, Passbohrungen, Montageflaechen und GD&T sollten meist per KMG bestaetigt werden. Normale Aussenmasse koennen Standardlehren nutzen.
Was gehoert in die Anfrage?
STEP, 2D-Zeichnung, kritische Toleranzen, Bezugshinweise, Werkstoff, Finish, Menge und Pruefanforderung.
Zusammenfassung
Bei optischen Kleinserien-Prototypen muessen Toleranz, Werkstoff und Oberflaeche vor der Bearbeitung klar sein. Toleranz schuetzt Montage, Werkstoff bestimmt Prozess und Verzug, und Oberflaeche bestimmt den finalen Passzustand.
