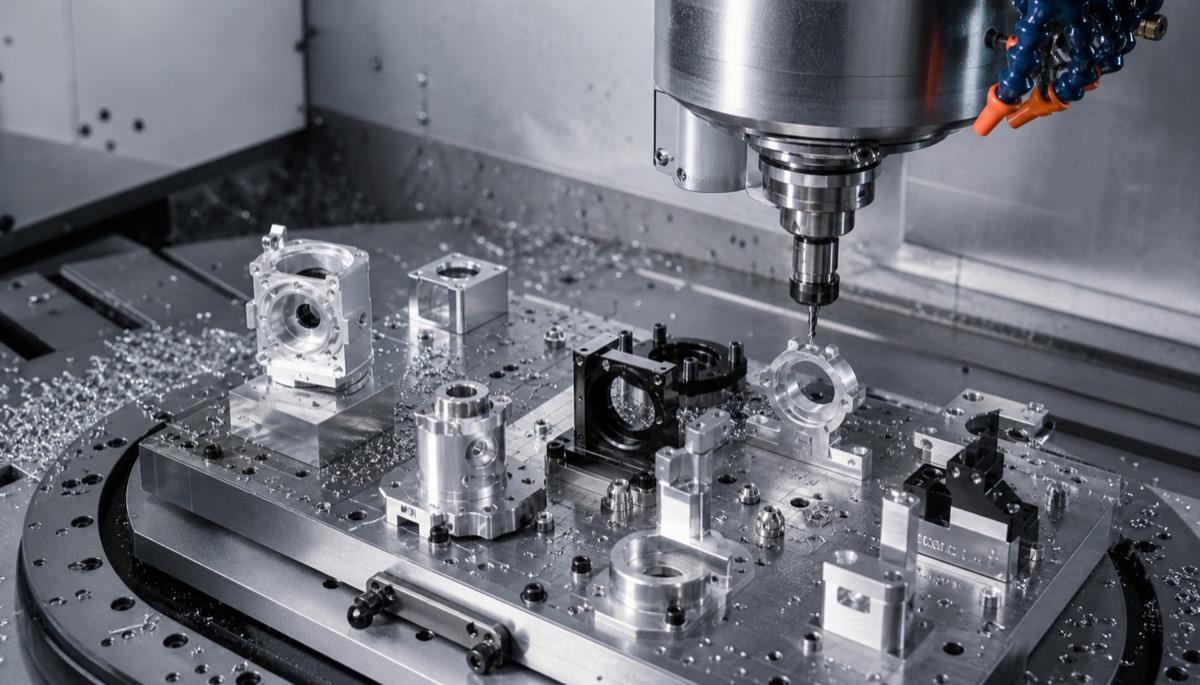

En prototipos de bajo volumen para instrumentos opticos, la primera pregunta no deberia ser solo precio o plazo. La aprobacion de la primera pieza depende de que tolerancias, material y acabado esten claros antes de enviar el plano.

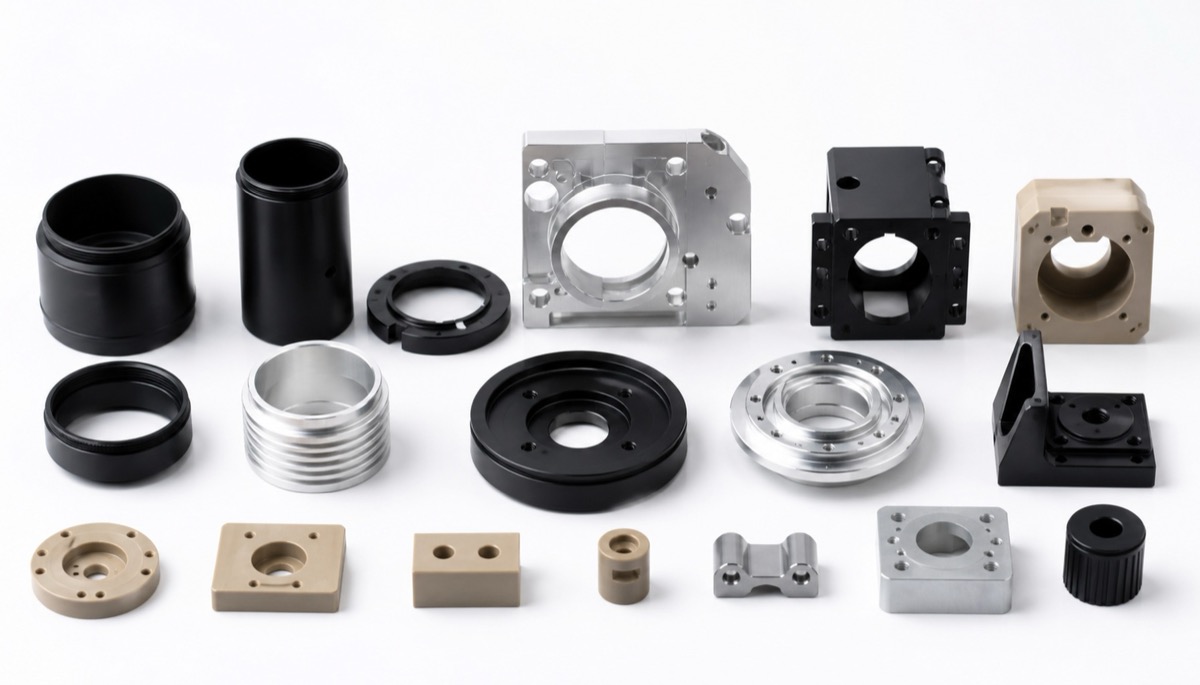

Estas piezas aparecen en soportes de lente, soportes de sensor, bases de fuente de luz, adaptadores de plataforma optica y pequenas mordazas. El volumen suele ser pequeno, pero son sensibles a datums de montaje, relaciones de agujeros, estado superficial y consistencia entre lotes.
Si falta una tolerancia critica o se sustituye el material sin control, la pieza puede mecanizarse, pero quedar inestable durante montaje, alineacion optica o calibracion.
Tres requisitos antes de prototipar
| Requisito | Que confirmar | Riesgo si no esta claro | Redaccion recomendada |
|---|---|---|---|
| Tolerancia | Agujeros criticos, caras de contacto, pasadores y datums del eje optico | Las dimensiones generales pasan, pero montaje o calibracion no son estables | Clasificar posiciones criticas e indicar datum de inspeccion |
| Material | Al6061, Al7075, PEEK, acero inoxidable, laton u otro material | Resistencia, deformacion, aislamiento o apariencia anodizada no coinciden | Especificar grado, estado y si se permite sustitucion |
| Acabado | Anodizado negro, chorro, anodizado duro, pasivado, pavonado o mascara | La capa cierra agujeros o cambia caras de contacto | Definir espesor, caras enmascaradas, caras visibles y revision final |
| Inspeccion | CMM, calibre de pasador, pasa/no pasa, rugosidad, planitud o posicion | El datum del informe no coincide con montaje | Solicitar valores medidos de primera pieza, no solo aprobado |
| Cantidad y revision | Cantidad de primera pieza, lote pequeno y posible recompra | La experiencia del primer lote no se repite | Guardar proceso, utillaje, inspeccion y correcciones |
No endurezca toda la pieza
Muchos planos de I+D ponen tolerancias estrictas en todas las dimensiones por miedo a la variacion del proveedor. En piezas opticas, el control mas estricto debe reservarse para caras de apoyo de lente, pasadores, caras de sensor, agujeros de lente y datums del eje optico.
Bordes exteriores, ranuras de alivio y caras esteticas sin funcion no siempre necesitan el mismo nivel. Apretar todo aumenta coste y tiempo de inspeccion sin mejorar necesariamente la estabilidad optica.
La forma mas practica es clasificar dimensiones por funcion: alta precision en datums opticos y ajustes; tolerancias normales en estructura y alivios.
El material define proceso y estabilidad
Al6061 y Al7075 son comunes en instrumentos opticos. Al6061 es estable para muchos soportes, monturas y carcasas, y suele anodizarse bien. Al7075 ofrece mas resistencia, pero deformacion de pared fina, liberacion de tension y color tras anodizado deben revisarse antes.
PEEK puede usarse cuando se necesita aislamiento, bajo peso o resistencia quimica. Requiere controlar calor de corte y recuperacion elastica, por lo que no debe tratarse como aluminio. Acero inoxidable, laton y titanio se evaluan segun resistencia, peso, corrosion y comportamiento termico.
Si el material cambia tarde, tambien cambian herramienta, sujecion, parametros, acabado e inspeccion. En prototipos de bajo volumen, el plano o RFQ debe indicar si se permiten alternativas.
El acabado forma parte de la cadena dimensional
Las piezas opticas suelen requerir anodizado negro, anodizado con chorro, anodizado duro, pasivado o acabado mate. Parecen pasos finales de apariencia, pero pueden afectar diametros, roscas, rugosidad de contacto y tacto de montaje.
El anodizado negro ayuda a reducir luz parasita, pero la capa dentro de agujeros y roscas de precision puede cerrar el ajuste. El chorro cambia la textura y una cara de contacto sin mascara puede comportarse distinto al montar.
Por eso el acabado debe confirmarse antes de mecanizar. Agujeros criticos, caras de localizacion, zonas conductoras y caras de lente deben marcarse para mascara o inspeccion despues del acabado cuando sea necesario.
Cinco acciones para un lote estable
| Accion | Como aplicarla | Por que ayuda |
|---|---|---|
| Hacer DFM primero | Separar agujeros criticos, datums, caras esteticas y alivios | Alinea datum de mecanizado con montaje |
| Clasificar tolerancias | No exigir alta precision en todo; reservarla para datums y ajustes | Controla coste y protege funcion |
| Evaluar material y acabado juntos | Revisar Al6061, Al7075, PEEK, inox y efectos del acabado | Evita cambios tardios de proceso |
| Guardar valores de primera pieza | Registrar agujero, planitud, posicion, rugosidad y estado final | Facilita recompras |
| Cerrar feedback de montaje | Llevar problemas de primera pieza a plano, proceso e inspeccion | Reduce ajustes manuales repetidos |
Cómo apoya OEMach los prototipos ópticos

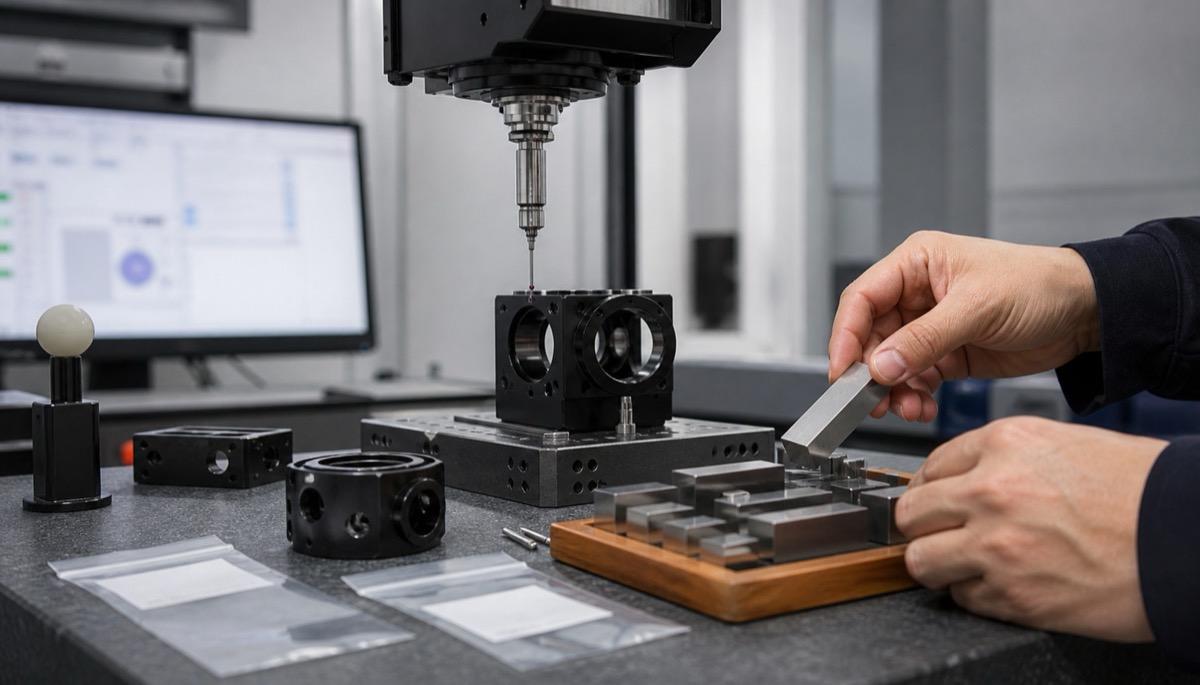

En proyectos de prototipos opticos, OEMach empieza con revision DFM. El equipo identifica que dimensiones afectan el trayecto optico, que rasgos necesitan tolerancia graduada, que materiales encajan con el acabado y si hace falta inspeccion posterior.
En un flujo de soporte de sensor optico, el cliente entrego inicialmente modelo 3D y pocas dimensiones exteriores. OEMach aclaro cara de contacto de sensor, agujeros de pasador, zonas de mascara para anodizado negro y datum de CMM antes de mecanizar.
El proceso uso mecanizado multieje para reducir transferencia de datum, etapas de mecanizado para controlar pared fina y revisiones despues del anodizado en rasgos de localizacion y contacto. Esta revision temprana reduce retrabajos y hace mas repetible el siguiente lote.
Checklist RFQ antes de enviar planos
| Pregunta | Por que importa |
|---|---|
| El plano 2D muestra dimensiones criticas, tolerancias y datums? | El 3D solo no suele bastar para cotizar e inspeccionar |
| Material, estado y sustituciones estan claros? | El proveedor no debe adivinar el material |
| El acabado incluye espesor, color, mascara, caras visibles y revision final? | El estado ensamblado depende del acabado |
| Se requiere CMM, prueba de montaje o tabla de valores reales? | Los valores medidos ayudan a repetir pedidos |
FAQ
Por que confirmar tolerancias antes del mecanizado?
Porque las piezas opticas dependen de eje optico, caras de contacto y agujeros de localizacion. Sin tolerancias claras, la primera pieza puede no calibrar bien.
Puede el proveedor elegir el material?
Puede asesorar, pero el plano o RFQ debe indicar grado, estado y si se permiten sustituciones.
Por que el acabado afecta dimensiones?
Anodizado, chorro y pasivado cambian agujeros, roscas, caras de contacto y rugosidad. Las zonas de ajuste deben definir mascara y revision final.
Siempre hace falta CMM?
Los datums opticos, agujeros de localizacion, caras de montaje y GD&T criticos suelen requerir CMM. Dimensiones externas comunes pueden medirse con utiles normales.
Que enviar para cotizar?
STEP, plano 2D, tolerancias criticas, notas de datum, material, acabado, cantidad e inspeccion requerida.
Resumen
En prototipos de bajo volumen para instrumentos opticos, tolerancias, material y acabado deben aclararse antes de mecanizar. La tolerancia protege montaje, el material define proceso y riesgo de deformacion, y el acabado define el estado final de ajuste.
