Die am meisten unterschaetzte Anforderung bei der CNC-Bearbeitung optischer Linsenhalter ist oft Ebenheit. Ein Halter kann passende Aussenmasse, Lochabstaende und Stufenhoehen haben und trotzdem Linsenkippung oder Bildinstabilitaet erzeugen, wenn Linsenauflage oder Grundflaeche nicht eben genug sind.
Ein Linsenhalter ist kein normaler Aluminiumwinkel. Er positioniert die Linse, uebertraegt den Montagebezug und haelt die optische Lage nach dem Anziehen der Schrauben. Wenn die Ebenheit instabil ist, liegt die Linse nur lokal an oder der Halter verzieht sich auf der Plattform.
Deshalb sollte Ebenheit zusammen mit Linsenstufe, Passbohrungen, Montagegrundflaeche, Oberflaeche und Pruefbezug vor Angebot und Bearbeitung bewertet werden.
Ebenheitsbereiche mit Einfluss auf Bildstabilität
| Kontrollbereich | Betroffene Funktion | Haeufiges Problem | Bearbeitung und Abnahme |
|---|---|---|---|
| Linsenauflage | Bestimmt Linsenkontakt und Lage | Lokaler Verzug erzeugt Linsenkippung oder Spannung | Ebenheit nach Finish pruefen; Rauheit und Grate bei Bedarf kontrollieren |
| Montagegrundflaeche | Definiert Beziehung zu Plattform oder Gehaeuse | Unebene Basis veraendert Achswinkel nach Montage | Schruppen und Schlichten trennen; Weichbacken oder Vakuum nutzen; aus Montagebezug pruefen |
| Linsenpositionierstufe | Kontrolliert Zentrum und axiale Lage | Instabile Stufenhoehe oder Grat stoert Auflage | Stufenhoehe, Konzentrizitaet und Flaechenzustand gemeinsam pruefen |
| Bereich um Passbohrungen | Steuert Wiederholgenauigkeit der Montage | Bohrungsposition passt, aber Kontaktflaeche ist instabil | Position und Ebenheit aus demselben Bezug bestaetigen |
| Nach Eloxal oder Strahlen | Veraendert Rauheit und Schichtdicke | Kontaktbereiche werden eng oder weniger stabil | Kontaktflaechen maskieren oder nach Finish pruefen |
Warum Ebenheit zum Bildproblem wird
Ebene Flaechen an optischen Haltern erfuellen meist zwei Aufgaben. Eine Flaeche laesst Linse, Abstand oder Ring gleichmaessig anliegen. Eine andere Flaeche uebertraegt den Halter auf Plattform, Kameragehaeuse oder Justiermechanik. Beide beeinflussen Achswinkel und Wiederholmontage.
Ist die Linsenauflage in der Mitte hoch oder am Rand angehoben, kann die Linse lokal belastet werden. Ist die Grundflaeche nicht eben, ziehen Schrauben den Halter nach der Montage in eine neue Form. Sichtbar wird das als Randunschaerfe, schlechte Kalibrierwiederholung oder Fokusverschiebung bei Temperatur.

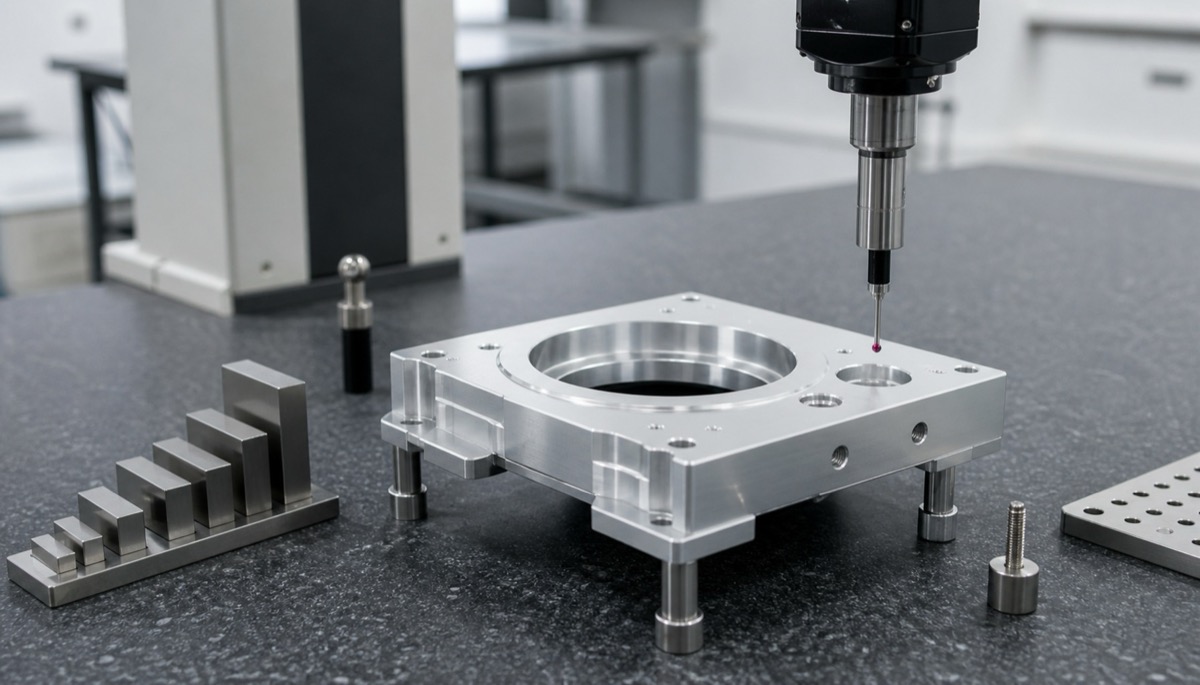

Ebenheit laesst sich nicht durch Optik oder einfachen Messschieber beurteilen. Kritische Halter sollten mit KMG, Hoehenmessgeraet, Granitplatte oder Sonderlehre geprueft werden, und der Pruefbezug muss zur realen Montageflaeche passen.
Die Linsenstufe braucht mehr als Höhe
Eine Positionierstufe am Linsenhalter muss Hoehe, Stirnflaechenebenheit, Eckenradius, Gratfreiheit und Beziehung zu Mittelbohrung oder Passbohrungen kontrollieren. Die Stufenhoehe kann stimmen, waehrend die lokale Auflage trotzdem instabil ist.

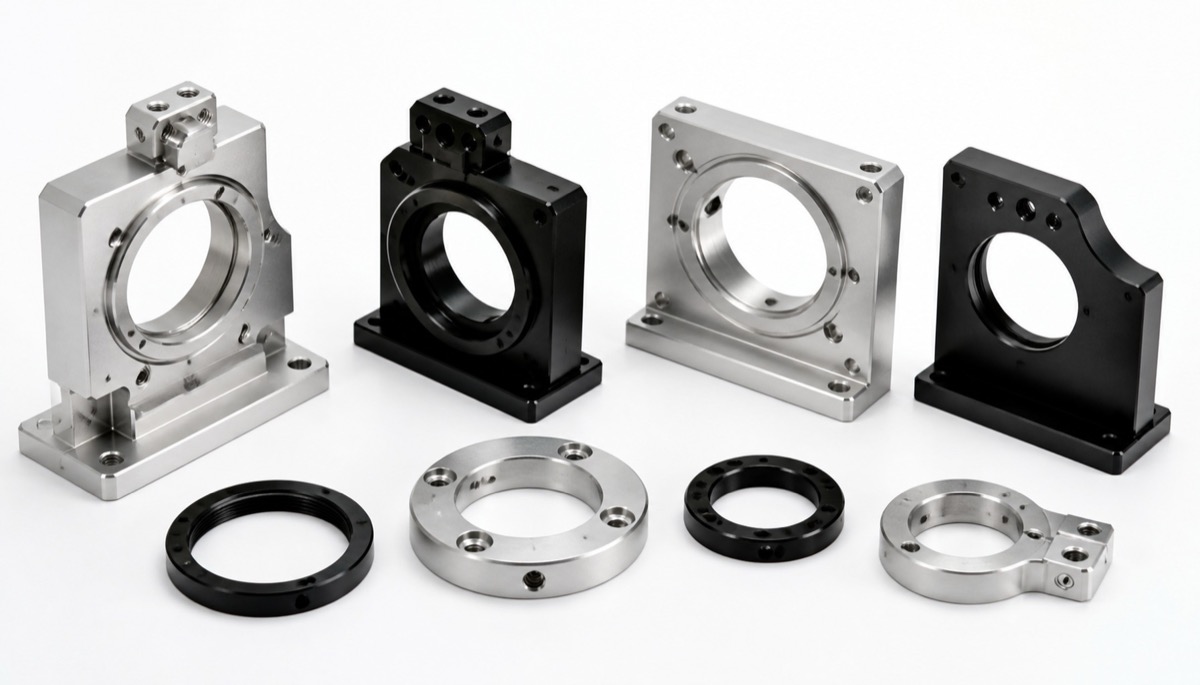

Al6061 und Al7075 sind bei optischen Aluminiumhaltern ueblich. 6061 laesst sich gut bearbeiten und gleichmaessig eloxieren, waehrend 7075 hoehere Festigkeit bietet, aber mehr Aufmerksamkeit fuer Spannung und Finish braucht. Duenne Waende, grosse Taschen und dichte Lochbilder koennen nach dem Schruppen Spannung freigeben.
Wenn schwarzes Eloxal, Strahlen oder Mattfinish vorgesehen ist, sollten kritische Linsenauflagen und Positionierstufen auf Maskierung oder Pruefung nach Finish bewertet werden. Die fertige Flaeche ist die reale Kontaktflaeche der Linse.
Fünf Kontrollen für Linsenhalter
| Aktion | Anwendung | Nutzen |
|---|---|---|
| Realen Bezug definieren | Keine Sichtflaeche als Montagebezug behandeln | Richtet Bearbeitung und Pruefung am Einsatz aus |
| Schruppen und Schlichten trennen | Zugabe lassen und Spannung vor Endflaeche abbauen | Reduziert Ebenheitsveraenderung nach dem Ausspannen |
| Spannungsarm spannen | Weichbacken, Vakuum, Passstiftauflage oder kontrollierte Klemmkraft nutzen | Verhindert lokales Biegen waehrend der Bearbeitung |
| Mehr als Hoehe pruefen | Ebenheit, Rauheit, Grate, Stufenhoehe und Zustand nach Eloxal messen | Schuetzt Linsenauflage und Montagekraft |
| Aus einem Bezug berichten | Ebenheit, Position und Stufenhoehe in derselben Pruefbasis verknuepfen | Erleichtert Erstmusterabstimmung und Wiederholung |
Wie OEMach optische Linsenhalter fertigt
Bei optischen Linsenhaltern beginnt OEMach mit der DFM-Pruefung. Das Team identifiziert Linsenauflage, Montagebasis, Positionierstufe und Passbohrungsbezug, bevor 5-Achs-Bearbeitung, Vakuum, Weichbacken oder Stufenbearbeitung gewaehlt werden.
In einem typischen Ablauf laesst das Schruppen kontrollierte Zugabe, das Teil stabilisiert sich, und die Linsenauflage wird in einer Vorrichtung fertigbearbeitet, die den realen Montagebezug unterstuetzt. Das Erstmuster bestaetigt Ebenheit, Bohrungsposition und Stufenhoehe gemeinsam.
So wird der Linsenhalter als optisches Bezugsteil behandelt, nicht als einfacher Halter. Das reduziert wiederholte Kalibrierkorrekturen und macht Kleinserienlieferung konsistenter.
Fragen vor Bestellung
| Frage | Warum wichtig |
|---|---|
| Welche Flaeche ist der echte Montagebezug? | Pruefung aus der falschen Flaeche kann bestehen, waehrend Montage instabil bleibt |
| Braucht die Linsenauflage Ebenheit und Rauheitsangaben? | Stufenhoehe allein deckt lokalen Verzug oder Gratrisiko nicht ab |
| Sind Passbohrungen an denselben Bezug gekoppelt? | Lochabstand allein reicht bei schlechtem Bezugstransfer nicht aus |
| Werden kritische Kontaktflaechen nach Eloxal oder Strahlen geprueft? | Der Endzustand bestimmt den realen Linsensitz |
Häufige Fehler
Der erste Fehler ist anzunehmen, dass ein Halter gut ist, wenn er montierbar ist. Optische Halter muessen wiederholt mit gleicher Linsenlage montierbar sein, nicht nur einmal passen.
Der zweite Fehler ist, Ebenheit als Kosmetik zu behandeln. Bei Linsenauflagen und Grundflaechen beeinflusst Ebenheit Last, Bezugstransfer und optischen Achswinkel direkt.
Der dritte Fehler ist, nur nach CNC zu pruefen und Oberflaechenbehandlung zu ignorieren. Die Endabnahme sollte auf dem Zustand nach Eloxal, Strahlen oder Maskierung basieren.
FAQ
Warum ist Ebenheit bei Linsenhaltern wichtig?
Ebenheit beeinflusst Linsenkontakt, Montagebezug und optische Achslage. Schlechte Ebenheit kann lokale Linsenspannung, Bildneigung oder instabile Kalibrierung verursachen.
Was ist der Unterschied zwischen Ebenheit und Parallelität?
Ebenheit bewertet eine einzelne Flaeche. Parallelitaet bewertet, ob zwei Flaechen parallel bleiben. Optische Halter brauchen oft beides gegen den Montagebezug.
Wie wird eine Linsenstufe geprüft?
Pruefen Sie Stufenhoehe, Ebenheit, Eckengrate, Zentrumbeziehung und Endzustand nach Oberflaeche. Kritische Merkmale koennen KMG oder Sonderlehren brauchen.
Kann Eloxal die Ebenheit beeinflussen?
Eloxal aendert vor allem Schichtdicke und Oberflaechenzustand; Strahlen, Vorbehandlung, Duenwandspannung und Maskierung koennen kritische Flaechen beeinflussen. Nachpruefung ist empfehlenswert.
Was gehört in die Anfrage?
STEP, 2D-Zeichnung, Bezugssystem, Ebenheits- und Rauheitsanforderungen, Material, Oberflaeche, Menge und Pruefanforderung.
Zusammenfassung
Ebenheit bei der CNC-Bearbeitung optischer Linsenhalter entscheidet, ob die Linse zuverlaessig sitzt, die optische Achse kontrolliert bleibt und das Bild wiederholbar ist. Ebenheit, Stufe, Bohrungen, Finish und Pruefbezug sollten vor der Bearbeitung als ein System bewertet werden.
