Mecanizado CNC de monturas ópticas: planitud para posicionar lentes

El requisito mas subestimado en el mecanizado CNC de monturas opticas suele ser la planitud. Una montura puede tener dimensiones exteriores, distancia entre agujeros y altura de escalon correctas, pero generar inclinacion de lente o inestabilidad de imagen si la cara de apoyo o la base no son suficientemente planas.

Una montura de lente no es un soporte de aluminio comun. Localiza la lente, transfiere el datum de montaje y mantiene la postura optica despues de apretar tornillos. Cuando la planitud no es estable, la lente puede apoyar solo en zonas locales o la montura puede doblarse al fijarse a la plataforma.

Por eso la planitud debe revisarse junto con el escalon de lente, agujeros de pasador, base de montaje, tratamiento superficial y datum de inspeccion antes de cotizar y mecanizar.

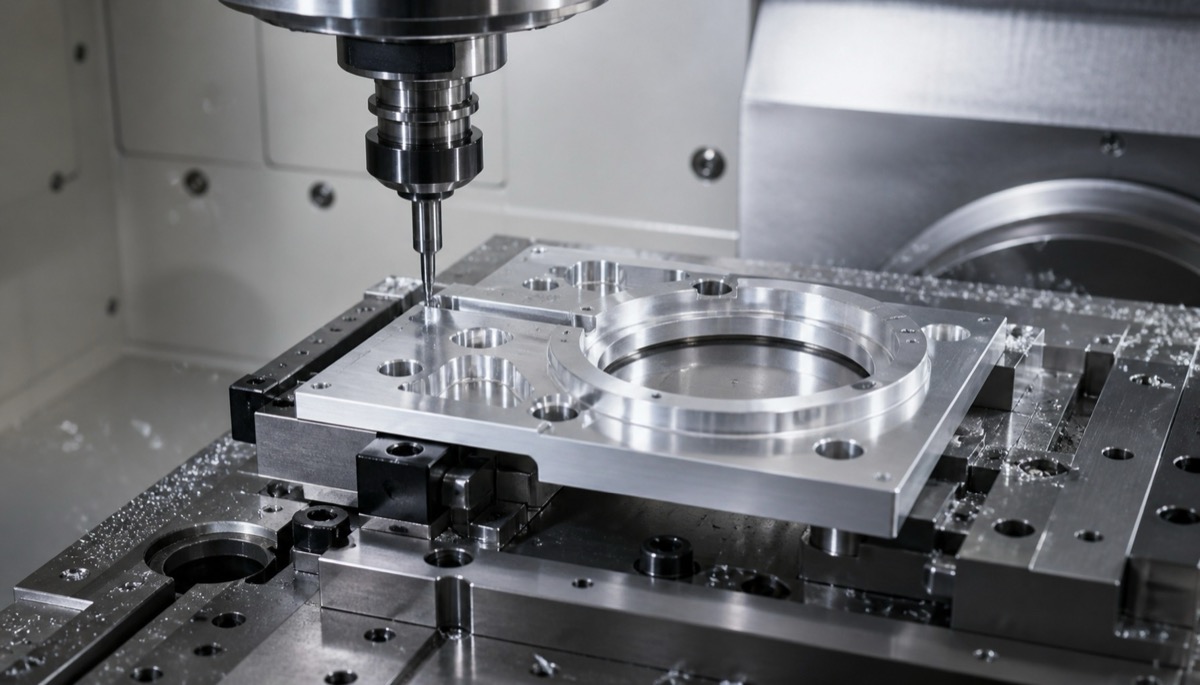

Mecanizado CNC de una montura optica de aluminio con caras planas de datum
La planitud de la montura debe tratarse como un problema de datum optico, no solo como calidad superficial.

Zonas de planitud que afectan la imagen

Zona de control Funcion afectada Problema comun Accion de mecanizado y aceptacion
Cara de apoyo de lente Determina contacto y postura de lente Curvatura local crea inclinacion o tension Medir planitud tras acabado; controlar rugosidad y rebabas si aplica
Base de montaje Define relacion con plataforma o carcasa Base irregular cambia el angulo del eje optico Separar desbaste y acabado; usar mordazas blandas o vacio; medir desde datum de montaje
Escalon de localizacion Controla centro y posicion axial de lente Altura inestable o rebaba afecta apoyo Revisar altura, concentricidad y calidad de cara juntas
Zona alrededor de pasadores Controla repeticion de montaje La posicion de agujero pasa pero la cara no apoya estable Confirmar posicion y planitud desde el mismo datum
Despues de anodizar o chorrear Cambia rugosidad y espesor de capa Zonas de contacto quedan apretadas o menos estables Enmascarar caras de contacto o inspeccionar tras acabado

Por qué la planitud se convierte en problema de imagen

Las superficies planas de una montura optica suelen cumplir dos tareas. Una permite que lente, separador o retenedor apoyen uniformemente. Otra transfiere la montura a una plataforma, carcasa de camara o mecanismo de ajuste. Ambas influyen en el angulo del eje optico y la repeticion.

Si la cara de apoyo esta alta en el centro o levantada en el borde, la lente puede cargarse localmente. Si la base no es plana, los tornillos pueden deformar la montura al instalarla. El resultado puede ser variacion de nitidez en bordes, mala repetibilidad de calibracion o cambio de foco con temperatura.

La planitud no se juzga por apariencia ni con un calibre simple. Las monturas criticas deben medirse con CMM, altura, marmol o util dedicado, y el datum de inspeccion debe coincidir con la cara usada en el montaje real.

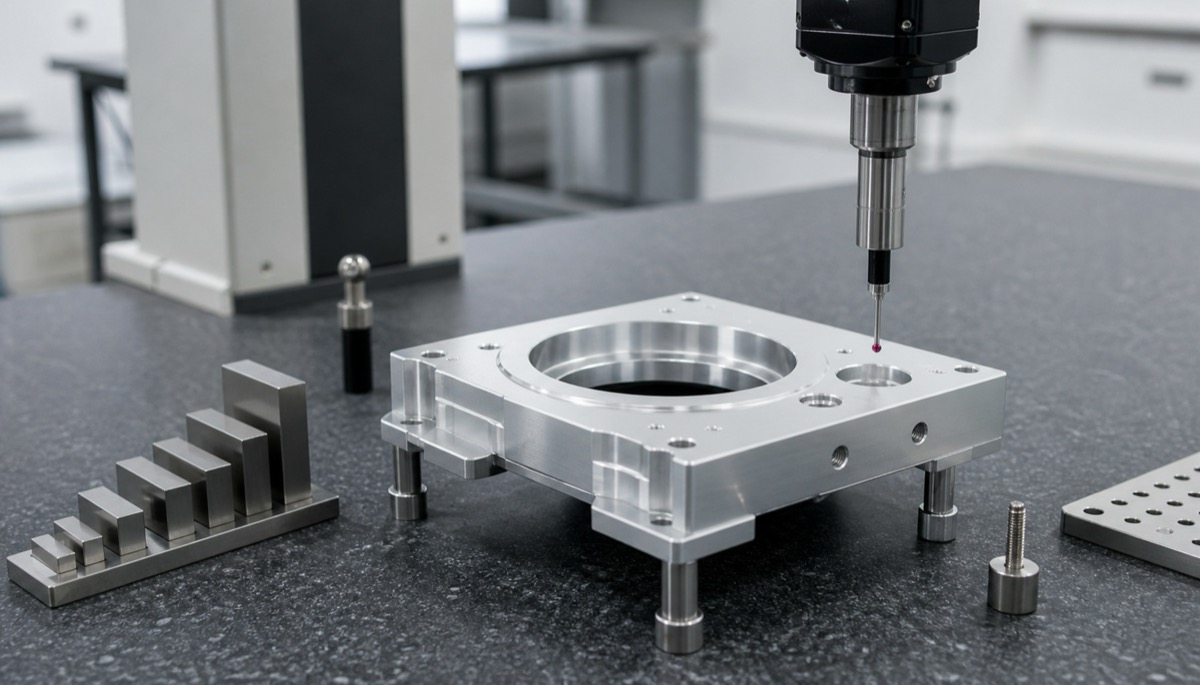

Inspeccion CMM de planitud, altura de escalon y posicion de agujeros en una montura optica
Planitud, altura de escalon y posicion de agujeros deben medirse desde el mismo datum de montaje.

El escalón de lente necesita más que altura

Un escalon de localizacion debe controlar altura, planitud de cara, radio de esquina, rebabas y relacion con el agujero central o pasadores. La altura puede ser correcta mientras la cara local de apoyo sigue siendo inestable.

Al6061 y Al7075 son comunes en monturas opticas de aluminio. 6061 se mecaniza y anodiza de forma consistente; 7075 ofrece mas resistencia, pero requiere mas atencion a tensiones y acabado. Paredes finas, cavidades grandes y patrones densos de agujeros liberan tension tras desbaste.

Si la pieza requiere anodizado negro, chorro o acabado mate, las caras criticas de apoyo y escalones deben evaluarse para mascara o inspeccion despues del acabado. La superficie terminada es la que realmente toca la lente.

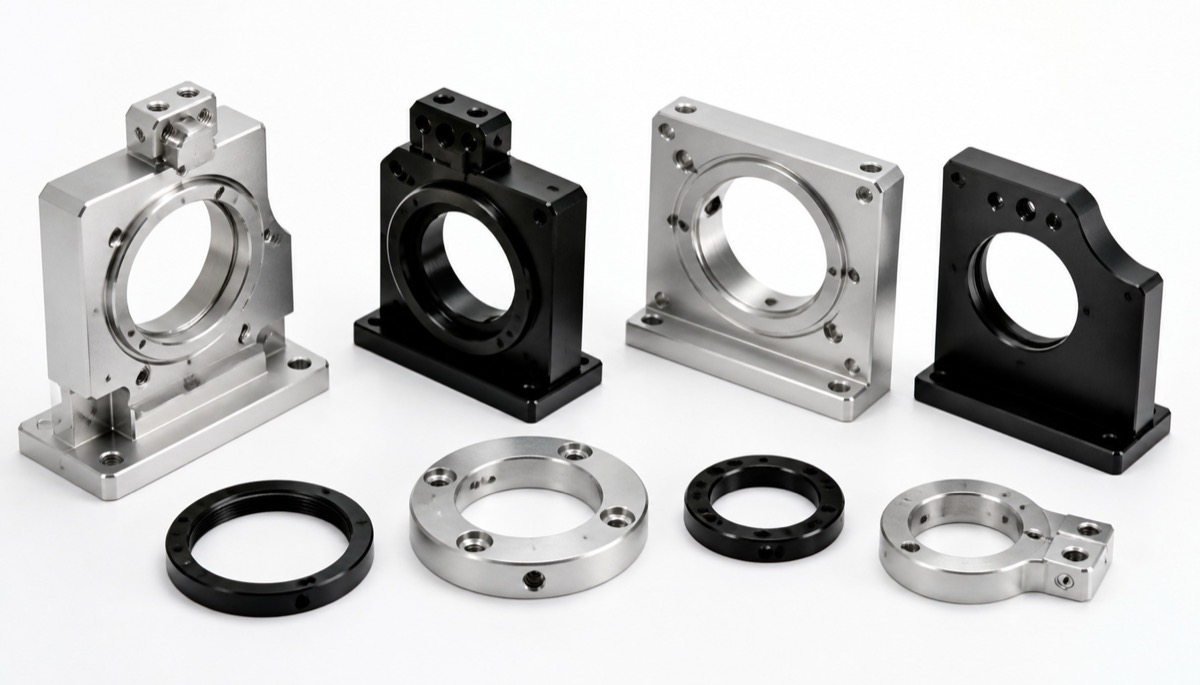

Soportes y anillos opticos de precision para posicionamiento estable de lentes
Monturas, soportes y anillos opticos necesitan mecanizado de baja tension e inspeccion posterior al acabado.

Cinco controles para mecanizar monturas

Accion Como aplicarla Por que ayuda
Definir el datum real No tratar una cara estetica como datum de montaje Alinea mecanizado e inspeccion con el uso
Separar desbaste y acabado Dejar reserva y liberar tension antes de la cara final Reduce cambios de planitud al soltar
Usar utillaje de baja tension Aplicar mordazas blandas, vacio, pasadores o fuerza controlada Evita flexion local durante mecanizado
Comprobar mas que altura Medir planitud, rugosidad, rebabas, altura y estado tras anodizado Protege apoyo de lente y fuerza de montaje
Informar desde un datum Vincular planitud, posicion y altura en la misma base de inspeccion Facilita ajuste de primera pieza y repeticion

Cómo OEMach trabaja monturas ópticas

En monturas opticas, OEMach empieza por la revision DFM. El equipo identifica cara de apoyo de lente, base de montaje, escalon de localizacion y datum de pasadores antes de elegir mecanizado 5 ejes, vacio, mordazas blandas o mecanizado por etapas.

En un flujo tipico, el desbaste deja una reserva controlada, la pieza se estabiliza y la cara de apoyo se termina con un utillaje que soporta el datum real de montaje. La primera pieza confirma planitud, posicion de agujeros y altura de escalon juntas.

Este metodo trata la montura como componente de datum optico, no como soporte simple. Ayuda a reducir ajustes repetidos de calibracion y hace mas consistente la entrega de lotes pequenos.

Preguntas antes de pedir

Pregunta Por que importa
Cual es la cara real de datum de montaje? Medir desde una cara equivocada puede aprobar la pieza y fallar el montaje
La cara de apoyo requiere notas de planitud y rugosidad? La altura de escalon sola no cubre curvatura local ni rebabas
Las posiciones de pasadores estan ligadas al mismo datum? La distancia entre agujeros no basta si el datum se transfiere mal
Las caras criticas se mediran tras anodizado o chorro? El estado final define el asiento real de la lente

Errores comunes

El primer error es pensar que una montura es correcta si se puede montar. Las monturas opticas deben montar repetidamente con la lente en la misma postura, no solo encajar una vez.

El segundo error es tratar la planitud como estetica. En caras de apoyo y bases, la planitud afecta carga, transferencia de datum y angulo del eje optico.

El tercer error es inspeccionar solo despues del CNC e ignorar el tratamiento superficial. La aceptacion final debe basarse en la condicion posterior a anodizado, chorro o mascara.

FAQ

Por que importa la planitud en una montura optica?

Afecta contacto de lente, datum de montaje y postura del eje optico. Mala planitud puede crear tension local, inclinacion de imagen o calibracion inestable.

Cual es la diferencia entre planitud y paralelismo?

La planitud evalua una superficie por si misma. El paralelismo evalua si dos superficies se mantienen paralelas. En optica suelen revisarse contra el datum de montaje.

Como se inspecciona un escalon de lente?

Revise altura, planitud de cara, rebabas de esquina, relacion de centro y estado final tras acabado. Los rasgos criticos pueden requerir CMM o utiles dedicados.

El anodizado puede afectar la planitud?

Principalmente cambia espesor y superficie, pero chorro, pretratamiento, tensiones de pared fina y mascara pueden afectar caras criticas. Se recomienda inspeccion final.

Que enviar para cotizar?

STEP, plano 2D, esquema de datum, requisitos de planitud y rugosidad, material, acabado, cantidad e inspeccion.

Resumen

La planitud en el mecanizado CNC de monturas opticas afecta si la lente apoya de forma fiable, si el eje optico queda controlado y si la imagen se repite. Conviene revisar planitud, escalon, agujeros, acabado e inspeccion como un solo sistema antes de mecanizar.
