CNC-Bearbeitung optischer Tubusteile: Koaxialität, Stirnfläche und Bohrung

Optische Tubusteile brauchen eine stabile Achse: Bohrungspräzision, Koaxialität, Stirnflächenrechtwinkligkeit, Ringsitze und Endprüfung.

CNC-Bearbeitung optischer Tubusteile: Koaxialität, Stirnfläche und Bohrung

CNC-Bearbeitung optischer Tubusteile bedeutet nicht nur Aussendurchmesser, Laenge und Bohrungsmass einzuhalten. Das funktionale Ergebnis haengt davon ab, ob Linsenbohrung, aeusserer Positionierdurchmesser, Stirnflaeche und Haltering-Sitz um eine stabile Achse aufgebaut sind.

Bei schlechter Koaxialitaet kann das optische Zentrum wandern. Bei unzureichender Stirnflaechenrechtwinkligkeit sitzt die Linse leicht geneigt. Wenn die Bohrung nur als Einzelmass betrachtet wird, koennen Montagekraft, Kontakt des Halterings und Fokusebene schwanken.

Fuer Einkaeufer ist die wichtige Frage daher nicht nur, ob die Zeichnungstoleranz erreichbar ist. Entscheidend ist, ob Prozess, Vorrichtung, Oberflaeche und Pruefbericht denselben optischen Bezug vom Erstmuster bis zur Wiederholcharge schuetzen.

Turn-Mill-CNC-Bearbeitung eines optischen Tubus mit Bohrungs- und Aussendurchmesserkontrolle
Bei optischen Tubusteilen muessen Bohrung, Aussendurchmesser, Stirnflaechen und Ringsitz derselben Bezugslogik folgen.

Wichtige Genauigkeiten für die Tubusmontage

Kontrollpunkt Wo er wirkt Typisches Risiko Bearbeitung und Pruefung
Koaxialitaet Innenbohrung, Aussendurchmesser, Gewindeabschnitt und Ringsitz Verschobenes Linsenzentrum und instabile optische Achse Kritische Zylinder moeglichst in einer Spannung fertigen; Rundlauf oder Koaxialitaet am Erstmuster pruefen
Stirnflaechenrechtwinkligkeit Linsenauflage, Halteringflaeche und Anschlussflaeche Linsenkippung, Fokusdrift und wiederholtes Unterlegen Stirnflaeche aus der Bohrungsachse aufbauen; kritische Flaechen fein drehen oder fein fraesen
Bohrungspraezision Linsensitz, Stufenbohrung und Huelsenpassung Zu enge Passung, Spiel oder ungleichmaessige Presskraft Durchmesser, Rundheit, Rauheit und Eintrittsgrat kontrollieren; kritische Werte dokumentieren
Gewinde und Ringsitz Innengewinde, Aussengewinde und Ringanschlag Schwerer Gewindelauf oder ungleichmaessige Klemmkraft Kernloch, Gewindeform, Stirnrunout und Probemontage gemeinsam pruefen
Zustand nach Oberflaeche Schwarzes Eloxal, mattes Finish und maskierte Bezugsflaechen Schichtdicke verengt Bohrungen oder veraendert Kontaktflaechen Maskierung definieren oder kritische Bohrungen und Flaechen nach Finish pruefen

Warum Koaxialität die Hauptlinie ist

Die Kernfunktion eines optischen Tubus ist, Linsen, Abstandsringe, Halteringe und externe Montagepunkte entlang einer optischen Achse auszurichten. Wenn Bohrung und aeusserer Positionierdurchmesser exzentrisch sind, koennen Einzelmasse passen, obwohl die reale optische Achse verschoben ist.

Koaxialitaetsfehler entstehen oft durch mehrfaches Umspannen, Bezugstransfer oder starkes Spannen duennwandiger Tuben. Eine Bohrung aus einem Setup und ein Aussendurchmesser aus einem anderen Setup koennen separat bestanden werden, aber als Linsentubus versagen.

Stabiler ist es, kritische Bohrung, Aussenzylinder, Linsenstufen und Bezugsstirnflaechen in einer Spannung oder unter einem einheitlichen Bezugssystem zu fertigen. Turn-Mill-Bearbeitung, 4-Achs- oder 5-Achs-Hilfe sowie KMG- oder Rundlaufpruefung bestaetigen die Achsbeziehung.

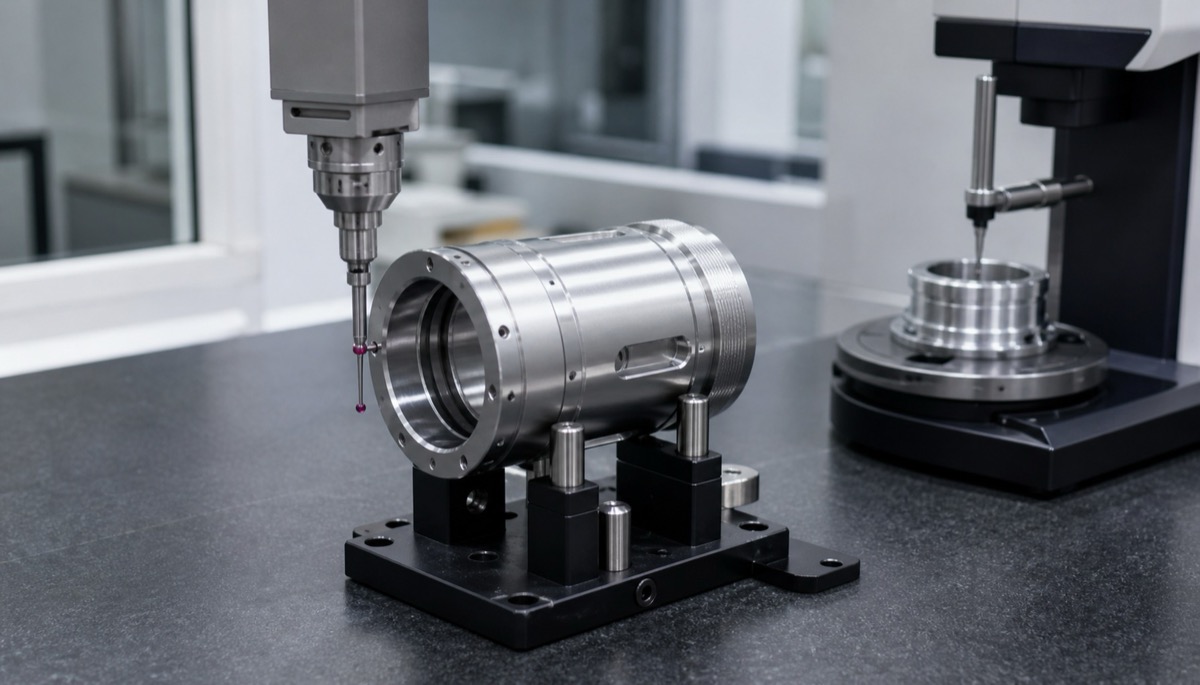

Pruefung von Bohrungskoaxialitaet und Stirnflaechenrechtwinkligkeit an einem optischen Tubus
Die Erstmusterpruefung sollte Bohrungsmass, Rundlauf, Koaxialitaet und Stirnflaechenrechtwinkligkeit aus demselben Bezug bestaetigen.

Stirnflächen steuern Linsenlast und Fokusebene

Eine Linse wird meist durch Schulter, Abstandsflaeche oder Halteringflaeche axial positioniert. Sind diese Flaechen nicht rechtwinklig zur Bohrungsachse, traegt eine Seite der Linse nach dem Anziehen mehr Last.

Das Problem zeigt sich nicht immer sofort. Die Linse passt, das Teil sieht normal aus, aber spaeter zeigt die Kalibrierung Fokusdrift, Bildneigung oder geringere Stabilitaet bei Temperaturwechseln. Die Ursache kann die Tubusflaeche sein, nicht das optische Element.

Bei kritischen Auflageflaechen reicht Ebenheit allein nicht. Zeichnung und Pruefplan sollten die Flaeche mit der Bohrungsachse verbinden und bei Bedarf Rauheit, Gratkontrolle und Stirnrunout enthalten.

Bohrungspräzision ist mehr als Durchmesser

Bohrungspraezision bei optischen Tubusteilen umfasst Durchmesser, Rundheit, Zylindrizitaet, Rauheit, Stufenhoehe und Kantenqualitaet am Eintritt. Eine Bohrung innerhalb Mass toleranz kann trotzdem lokale Linsenpressung erzeugen, wenn Rundheit oder Kante nicht sauber sind.

Al6061, Al7075, Edelstahl und Kupferlegierungen werden haeufig fuer optische Tubusstrukturen eingesetzt. Bei Aluminiumtuben mit schwarzem Eloxal oder mattem Finish sollte Schichtwachstum an Bohrungen, Gewinden und Schultern vor der Bearbeitung geplant und bei kritischer Passung nach Finish geprueft werden.

Ein sinnvoller Erstmusterbericht dokumentiert Istwerte der Bohrung, Koaxialitaet oder Rundlauf, Rechtwinkligkeit und Probemontage. Diese Historie ist fuer Kleinserien wichtig, weil dieselbe Bezugslogik wiederholt werden muss.

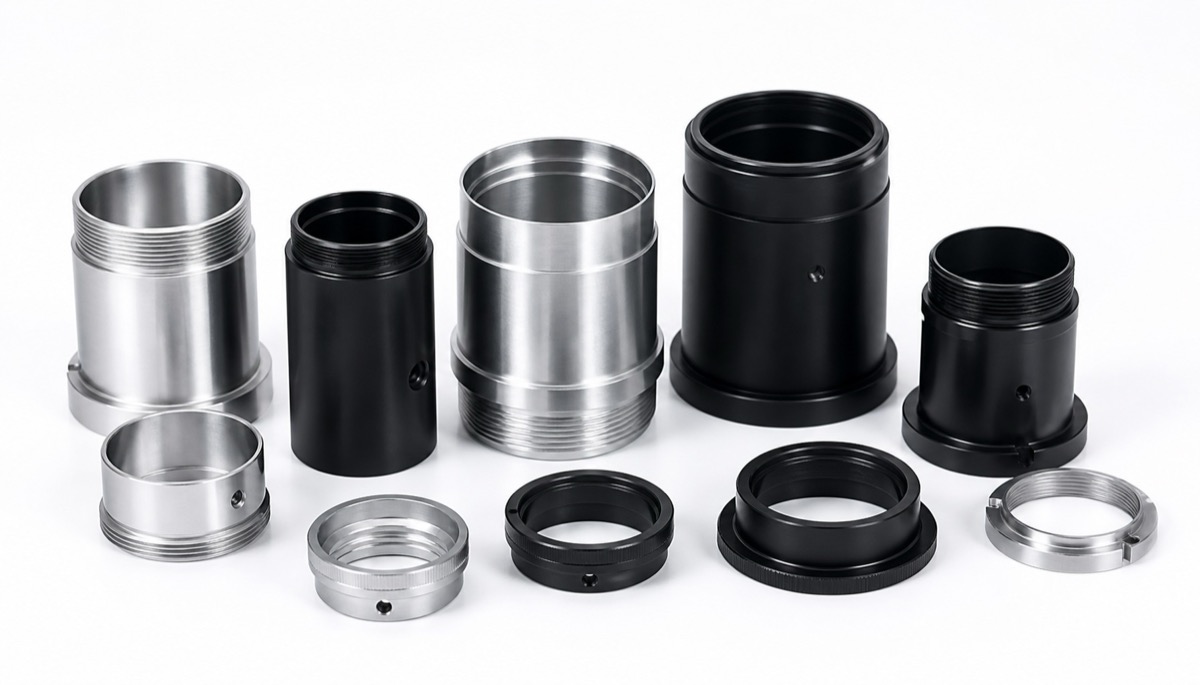

Praezise optische Tubuskomponenten, Huelsen, Halteringe und schwarz eloxierte Teile
Linsentuben, Huelsen und Halteringe brauchen Kontrolle von Bearbeitung und Oberflaeche, damit Montage wiederholbar bleibt.

Fünf Kontrollen vor der Bearbeitung

Aktion Anwendung Nutzen
Bezugsachse zuerst definieren Bohrung, Aussendurchmesser und Stirnflaechen in einer Prozesslogik verbinden Reduziert Fehler durch wiederholtes Zentrieren
Stabile Fertigzugabe lassen Schruppen und Schlichten bei tiefen Bohrungen, duennen Waenden und Stufen trennen Begrenzt Spannungsabbau und Bohrungsverzug
Aus einem Bezug pruefen Koaxialitaet, Rundlauf und Rechtwinkligkeit mit demselben Datum messen Verhindert widerspruechliche Berichte
Finish-Effekte planen Kritische Bohrungen, Gewinde und Flaechen nach Eloxal oder Mattfinish maskieren oder nachpruefen Bestaetigt den finalen Montagezustand
Erstmusterwerte archivieren Bohrungen, Rundlauf, Rechtwinkligkeit und Probemontage dokumentieren Macht Wiederholfertigung berechenbarer

Wie OEMach optische Tubusteile prüft

Bei optischen Tubusprojekten prueft OEMach zuerst die Positionierbeziehung zwischen Linse, Haltering, Aussengehaeuse und Plattform. Das Team identifiziert, welche Bohrung oder welcher Zylinder die optische Achse definiert, bevor Turn-Mill, 5-Achs-Hilfe, Bohrungsfinish und Pruefung festgelegt werden.

In einem typischen Ablauf werden wichtige Innen- und Aussendurchmesser unter einer einheitlichen Bezugsstrategie gefertigt, duennwandige Bereiche in Stufen bearbeitet und die Linsenauflage nach dem Bohrungsfinish erneut fein geschnitten. Am Erstmuster bestaetigen Rundlauf, Stirnflaechenrechtwinkligkeit und KMG-Daten die Konsistenz.

Dieser Ansatz macht das Angebot detaillierter, reduziert aber Versuch und Korrektur in der Montage. Bei Kleinserien optischer Tuben ist eine frueh geklaerte Achsbeziehung meist zuverlaessiger als spaeteres Ausgleichen der Linsenkippung.

Fragen vor Bestellung

Frage Warum wichtig
Welche Bohrung, welcher Aussendurchmesser oder welche Stirnflaeche definiert die optische Achse? Ohne Hinweis kann der Lieferant den richtigen Bezug nicht priorisieren
Brauchen Koaxialitaet, Rechtwinkligkeit und Bohrungspraezision Messwerte? Der Bohrungsdurchmesser allein erklaert das Verhalten der optischen Achse nicht
Beeinflussen schwarzes Eloxal, Mattfinish oder Strahlen kritische Passungen? Der fertige Zustand ist der reale Montagezustand
Sollen Linsen, Abstandsringe oder Halteringe am Erstmuster probemontiert werden? Probemontagenotizen helfen bei Kleinserienwiederholungen

Häufige Fehler

Der erste Fehler ist, einen optischen Tubus wie ein normales Rohr zu behandeln. Ein normales Rohr betrachtet Durchmesser und Laenge; ein optischer Tubus schuetzt auch die Beziehung zwischen Bohrung, Flaeche, Achse und Ringsitz.

Der zweite Fehler ist, nur Bohrungsmass ohne Stirnflaechenrechtwinkligkeit zu fordern. Wenn die Linsenauflage kippt, laesst sich der Strahlengang spaeter kaum sauber zurueckholen.

Der dritte Fehler ist, nur Vor-Eloxal-Masse zu akzeptieren. Schwarzes Eloxal kann Bohrungen, Gewinde und Stirnflaechen beeinflussen; kritische Passbereiche sollten im fertigen Zustand geprueft werden.

FAQ

Warum ist Koaxialität bei optischen Tubusteilen wichtig?

Der Tubus muss Linsen, Abstandsringe, Halteringe und externe Montagepunkte um eine optische Achse ausrichten. Schlechte Koaxialitaet verschiebt das Linsenzentrum und reduziert Stabilitaet.

Was beeinflusst Stirnflächenrechtwinkligkeit?

Sie beeinflusst Linsensitz und axiale Last. Eine geneigte Flaeche kann Fokusdrift, Bildneigung oder wiederholtes Unterlegen verursachen.

Bedeutet Bohrungspräzision nur Durchmesser?

Nein. Sie umfasst auch Rundheit, Zylindrizitaet, Rauheit, Eintrittsgrate, Stufenhoehe und den Zustand nach Oberflaechenbehandlung.

Ist Drehen oder Fräsen besser für Tubusteile?

Bei zylindrischen Bohrungen, Aussendurchmessern und Stirnflaechen ist Drehen oder Turn-Mill oft stabiler. Seitliche Bohrungen oder Winkelfeatures koennen 5-Achs- oder Fraesoperationen erfordern.

Was gehört in die Anfrage?

STEP, 2D-Zeichnung, Datumhinweise, kritische Koaxialitaet und Rechtwinkligkeit, Material, Oberflaeche, Menge und Pruefanforderungen.

Zusammenfassung

Der Kern der CNC-Bearbeitung optischer Tubusteile ist nicht das Bestehen einzelner Masse. Entscheidend ist, die Linsenbaugruppe um eine stabile Achse zu halten. Koaxialitaet, Stirnflaechenrechtwinkligkeit und Bohrungspraezision sollten an dasselbe Bezugssystem, denselben Pruefbericht und denselben Finishplan gekoppelt sein.
