El mecanizado CNC de barriles opticos no consiste solo en cumplir diametro exterior, longitud y diametro interior. El resultado funcional depende de si el agujero de lente, el diametro exterior de localizacion, la cara frontal y el asiento del anillo de retencion trabajan alrededor de un eje estable.
Si la coaxialidad es deficiente, el centro optico puede desplazarse. Si la perpendicularidad de la cara es insuficiente, la lente puede quedar inclinada. Si el agujero solo se controla como un diametro aislado, la fuerza de montaje, el contacto del anillo y la estabilidad del plano focal pueden variar.
Para compras e ingenieria, la pregunta util no es solo si se alcanza la tolerancia del plano. Tambien importa si proceso, utillaje, acabado superficial e informe de inspeccion protegen el mismo datum optico desde la primera pieza hasta el lote repetido.
Puntos de precisión para ensamblar barriles ópticos
| Control | Donde afecta | Riesgo comun | Accion de mecanizado e inspeccion |
|---|---|---|---|
| Coaxialidad | Agujero interior, diametro exterior, rosca y asiento del anillo | Desplazamiento del centro de lente e inestabilidad del eje optico | Mecanizar cilindros criticos en un solo setup si es posible; medir salto o coaxialidad en primera pieza |
| Perpendicularidad de cara | Cara de apoyo de lente, cara de anillo y cara de conexion | Inclinacion de lente, deriva del plano focal y ajuste con calzas | Construir la cara desde el eje del agujero; aplicar acabado fino en caras criticas |
| Precision interior | Asiento de lente, agujero escalonado y ajuste de casquillo | Ajuste demasiado apretado, suelto o fuerza desigual | Controlar diametro, redondez, rugosidad y rebabas; registrar valores criticos |
| Rosca y asiento de anillo | Rosca interna, externa y hombro del anillo | Roscado duro o fuerza de bloqueo desigual | Comprobar taladro, perfil de rosca, salto de cara y prueba de montaje |
| Estado tras acabado | Anodizado negro, acabado mate y caras enmascaradas | La capa cierra agujeros o cambia caras de contacto | Definir mascaras o inspeccionar agujeros y caras criticas despues del acabado |
Por qué la coaxialidad es la línea principal
La funcion central de un barril optico es mantener lentes, separadores, anillos de retencion y puntos de montaje externos alineados con un mismo eje optico. Si el agujero y el diametro exterior son excentricos, cada dimension puede aprobarse por separado mientras el eje real ya se ha desplazado.
Los errores de coaxialidad suelen aparecer por varias vueltas de pieza, transferencias de datum o sujecion fuerte en paredes finas. Un agujero hecho en un setup y un diametro exterior terminado en otro pueden pasar dimensiones separadas pero fallar como barril de lente.

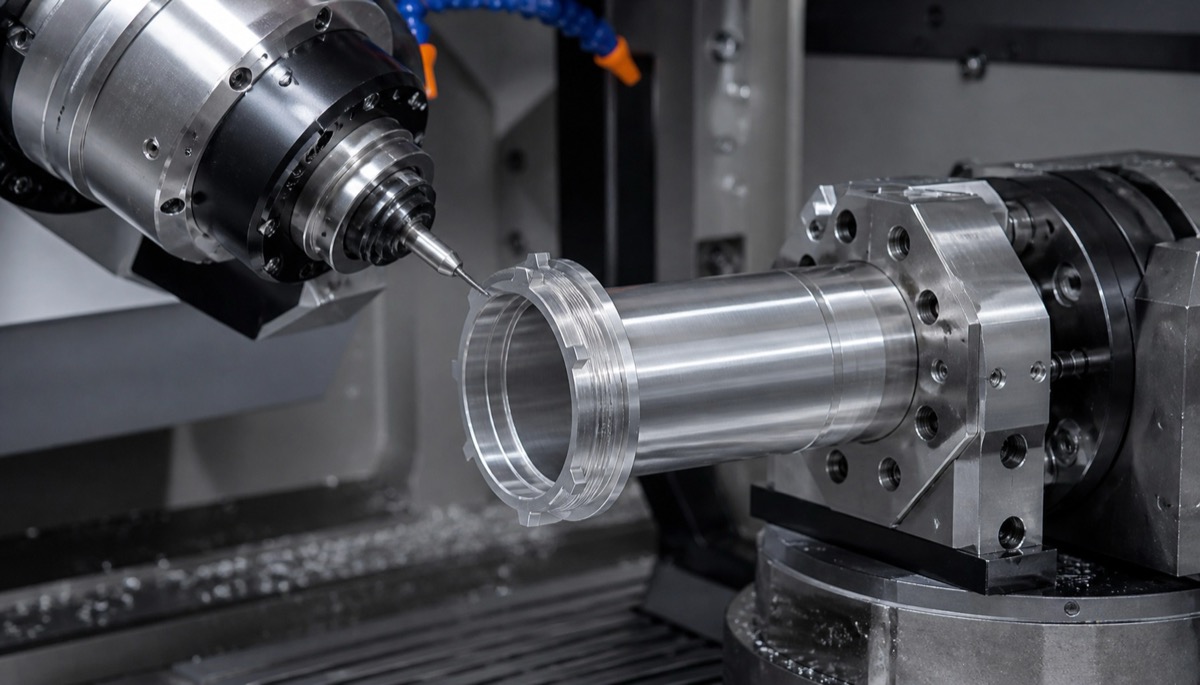

La ruta mas estable es completar agujero critico, superficies cilindricas exteriores, escalones de lente y caras de referencia en un setup o bajo un datum unificado. El turn-mill, 4 ejes, 5 ejes auxiliares e inspeccion por CMM o salto ayudan a confirmar la relacion de ejes.
Las caras frontales controlan esfuerzo y plano focal
Una lente suele posicionarse con un hombro, separador o cara del anillo de retencion. Si esas caras no son perpendiculares al eje interior, un lado de la lente puede recibir mas carga que el otro despues del apriete.
El problema puede no verse en el montaje: la lente entra y la pieza parece normal. Mas tarde, la calibracion puede mostrar deriva del plano focal, inclinacion de imagen o peor estabilidad con temperatura. La causa puede estar en la cara del barril, no en el elemento optico.
Para caras de apoyo criticas, la planitud por si sola no basta. El plano y la inspeccion deben conectar esa cara con el eje interior e incluir, si hace falta, rugosidad, control de rebabas y salto de cara.
La precisión interior no es solo diámetro
La precision del agujero en un barril optico incluye diametro, redondez, cilindricidad, rugosidad, altura de escalon y condicion de entrada. Un diametro dentro de tolerancia aun puede generar presion local sobre la lente si la redondez o el borde son deficientes.

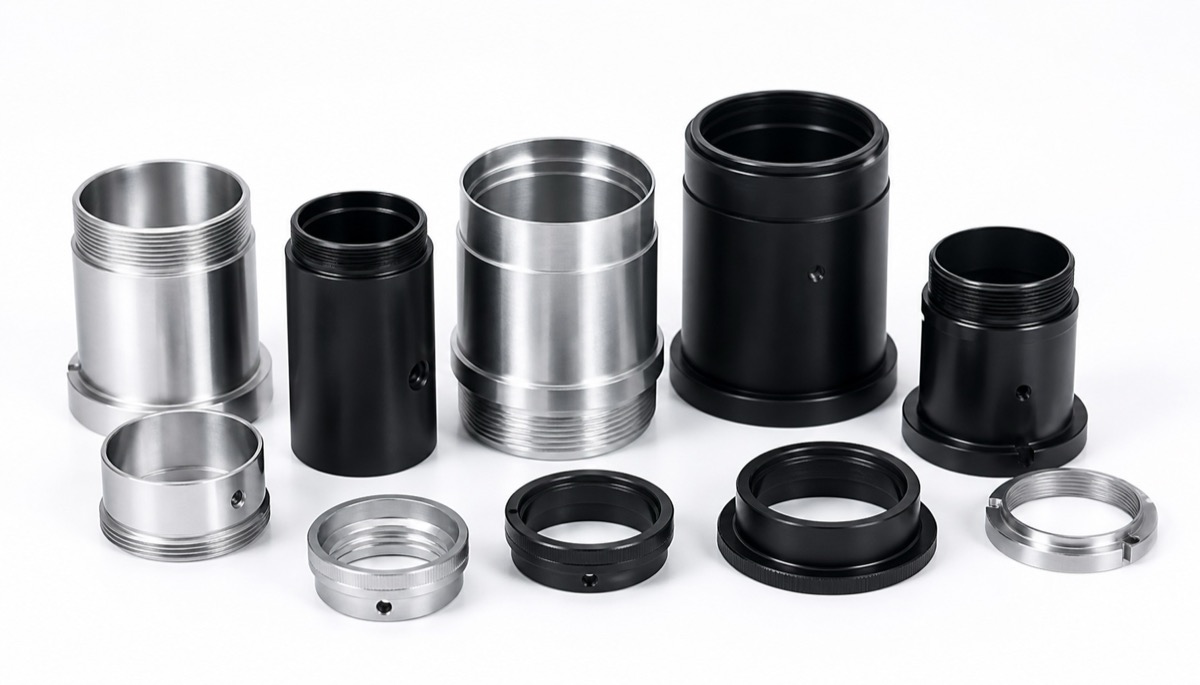

Al6061, Al7075, acero inoxidable y aleaciones de cobre aparecen con frecuencia en estructuras opticas. En barriles de aluminio con anodizado negro o acabado mate, la capa en agujeros, roscas y hombros debe planificarse antes del mecanizado y verificarse despues si el ajuste es critico.
Un informe de primera pieza debe conservar valores reales de agujero, coaxialidad o salto, perpendicularidad y notas de montaje de prueba. Ese historial importa en lotes pequenos porque se debe repetir la misma logica de datum.
Cinco controles antes de mecanizar
| Accion | Como aplicarla | Por que ayuda |
|---|---|---|
| Definir primero el eje datum | Unir agujero, diametro exterior y caras en una misma logica de proceso | Reduce errores por recentrado repetido |
| Dejar reserva estable | Separar desbaste y acabado en agujeros profundos, paredes finas y escalones | Limita liberacion de tension y deformacion |
| Inspeccionar desde una referencia | Medir coaxialidad, salto y perpendicularidad con el mismo datum | Evita informes contradictorios |
| Planificar el acabado | Enmascarar o revisar agujeros, roscas y caras despues de anodizar o matear | Confirma el estado final de montaje |
| Archivar datos de primera pieza | Guardar diametros, salto, perpendicularidad y prueba de montaje | Hace mas predecible la repeticion |
Cómo revisa OEMach los barriles ópticos
En proyectos de barriles opticos, OEMach revisa primero la relacion de localizacion entre lente, anillo de retencion, carcasa exterior y plataforma. El equipo identifica que agujero o cilindro define el eje optico antes de decidir turn-mill, 5 ejes auxiliares, acabado interior e inspeccion.

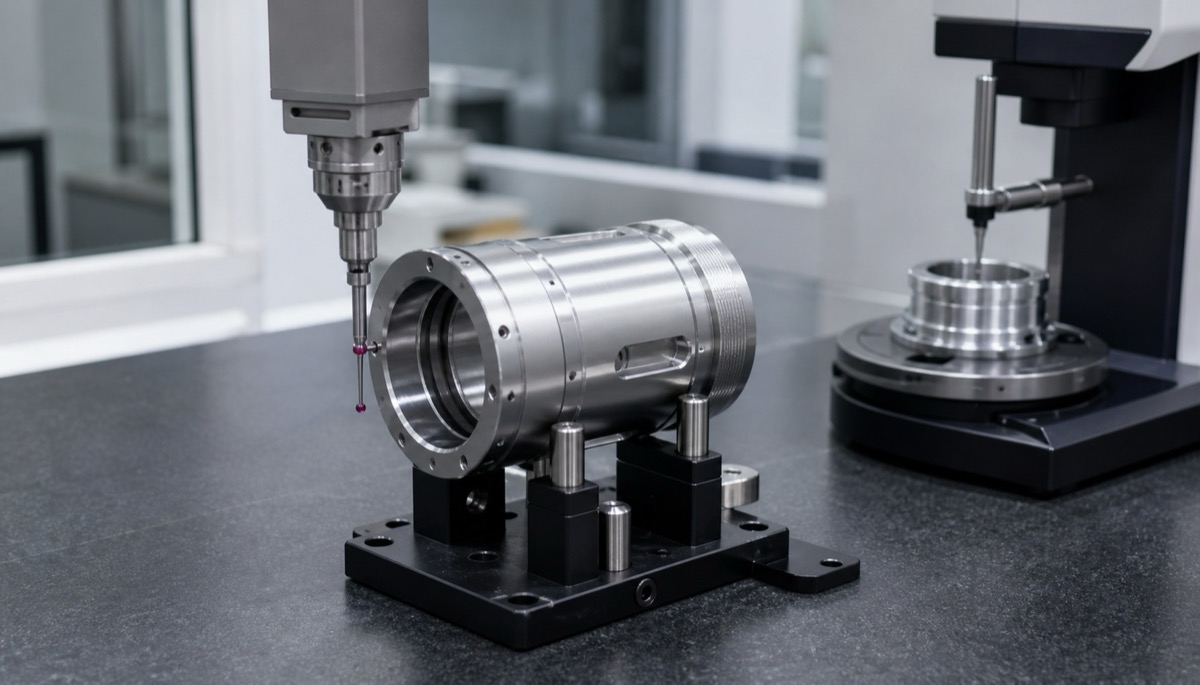

En un flujo tipico, los diametros interiores y exteriores clave se completan bajo una estrategia de datum unificado, las paredes finas se mecanizan por etapas y la cara de apoyo de lente se repasa despues del acabado interior. La primera pieza combina salto, perpendicularidad y CMM para confirmar consistencia.
Este enfoque agrega detalle al presupuesto, pero reduce prueba y error en montaje. En barriles opticos de lote pequeno, aclarar el eje al inicio suele ser mas fiable que corregir inclinacion de lente con calzas al final.
Preguntas antes de pedir
| Pregunta | Por que importa |
|---|---|
| Que agujero, diametro exterior o cara define el eje optico? | El proveedor no puede priorizar el datum correcto si el plano no lo indica |
| Coaxialidad, perpendicularidad y precision interior requieren datos medidos? | El diametro solo no explica el comportamiento del eje optico |
| El anodizado negro, mateado o chorro afectara ajustes criticos? | El estado terminado es el estado real de montaje |
| Conviene montar de prueba lentes, separadores o anillos en primera pieza? | Las notas de prueba ayudan a repetir lotes pequenos |
Errores comunes
El primer error es tratar el barril optico como un tubo normal. Un tubo comun mira diametro y longitud; un barril optico tambien protege la relacion entre agujero, cara, eje y asiento del anillo.
El segundo error es especificar diametro interior sin perpendicularidad de cara. Si la cara de apoyo se inclina, el montaje puede no recuperar bien el eje optico.
El tercer error es aceptar solo dimensiones antes de anodizado. El anodizado negro puede afectar agujeros, roscas y caras, por lo que las zonas criticas deben verificarse en condicion final.
FAQ
Por que es importante la coaxialidad en barriles opticos?
Porque el barril debe mantener lentes, separadores, anillos y montaje externo alrededor de un eje optico. Una mala coaxialidad desplaza el centro de la lente y reduce estabilidad.
Que afecta la perpendicularidad de cara?
Afecta la postura de la lente y la carga axial. Una cara inclinada puede causar deriva del plano focal, inclinacion de imagen o ajustes con calzas.
La precision interior solo significa diametro?
No. Tambien incluye redondez, cilindricidad, rugosidad, rebabas, altura de escalon y estado final tras tratamiento superficial.
Es mejor torneado o fresado para barriles opticos?
Para agujeros cilindricos, diametros exteriores y caras, el torneado o turn-mill suele ser estable. Agujeros laterales o rasgos angulados pueden requerir 5 ejes o fresado.
Que enviar para cotizar?
STEP, plano 2D, notas de datum, coaxialidad y perpendicularidad criticas, material, acabado superficial, cantidad e inspeccion requerida.
Resumen
El nucleo del mecanizado CNC de barriles opticos no es aprobar dimensiones aisladas. Es mantener el conjunto de lentes alrededor de un eje estable. Coaxialidad, perpendicularidad y precision interior deben estar vinculadas al mismo datum, informe y plan de acabado.
