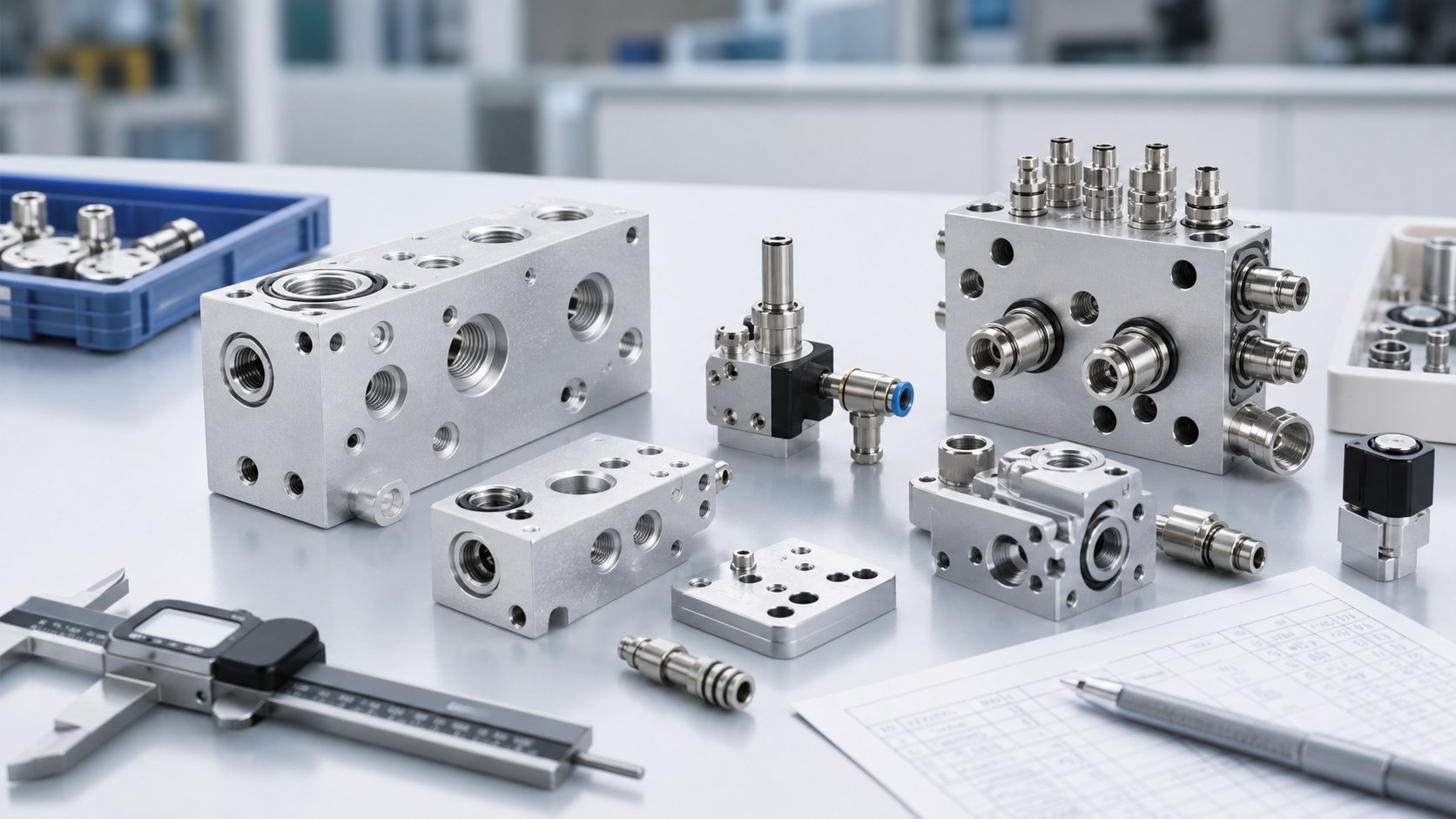

Beatmungsgeräte, Anästhesiegeräte und respiratorische Testsysteme nutzen kompakte pneumatische Ventilblöcke, um Luft und medizinische Gase zu führen. CNC-Bearbeitung kann Prototypen und Kleinserien mit präzisen Gewindeports, O-Ring-Sitzen, Sensoraufnahmen und flachen Dichtflächen herstellen, wenn interne Grate, Portausrichtung und Sauberkeit kontrolliert werden.
Medizinische Gasblöcke sind funktionale Flusssysteme
Ein Ventilblock ist mehr als ein Metallblock mit Bohrungen. Jeder Port, Querkanal, O-Ring-Sitz, Sensorsitz und jede Ventilschnittstelle beeinflusst Durchfluss, Leckage und Montagewiederholbarkeit. Die Zeichnung sollte Flusspfade, Dichtflächen, kritische Gewinde und Prüfbezüge definieren.
Für ein Angebot sind STEP-Daten, 2D-Zeichnungen, Portnormen, Anschluss- oder Stopfendaten, O-Ring-Informationen, Werkstoff, Oberfläche und Prüfdruck hilfreich.
Der Werkstoff beeinflusst Korrosion und Dichtung
Aluminiumlegierungen werden für Pneumatikmanifolds häufig verwendet, weil sie leicht, stabil und gut eloxierbar sind. Edelstahl eignet sich für Gewindeanschlüsse, Verschleißflächen oder Bauteile mit wiederholter Reinigung. PEEK kann isolierende Platten oder nichtmetallische Vorrichtungen unterstützen.
Materialangaben sollten Sorte, Zertifikate, Eloxal, Passivierung, Reinigung und kosmetische Grenzen nennen. Dokumentationsanforderungen gehören vor Beginn der Bearbeitung auf die Zeichnung.

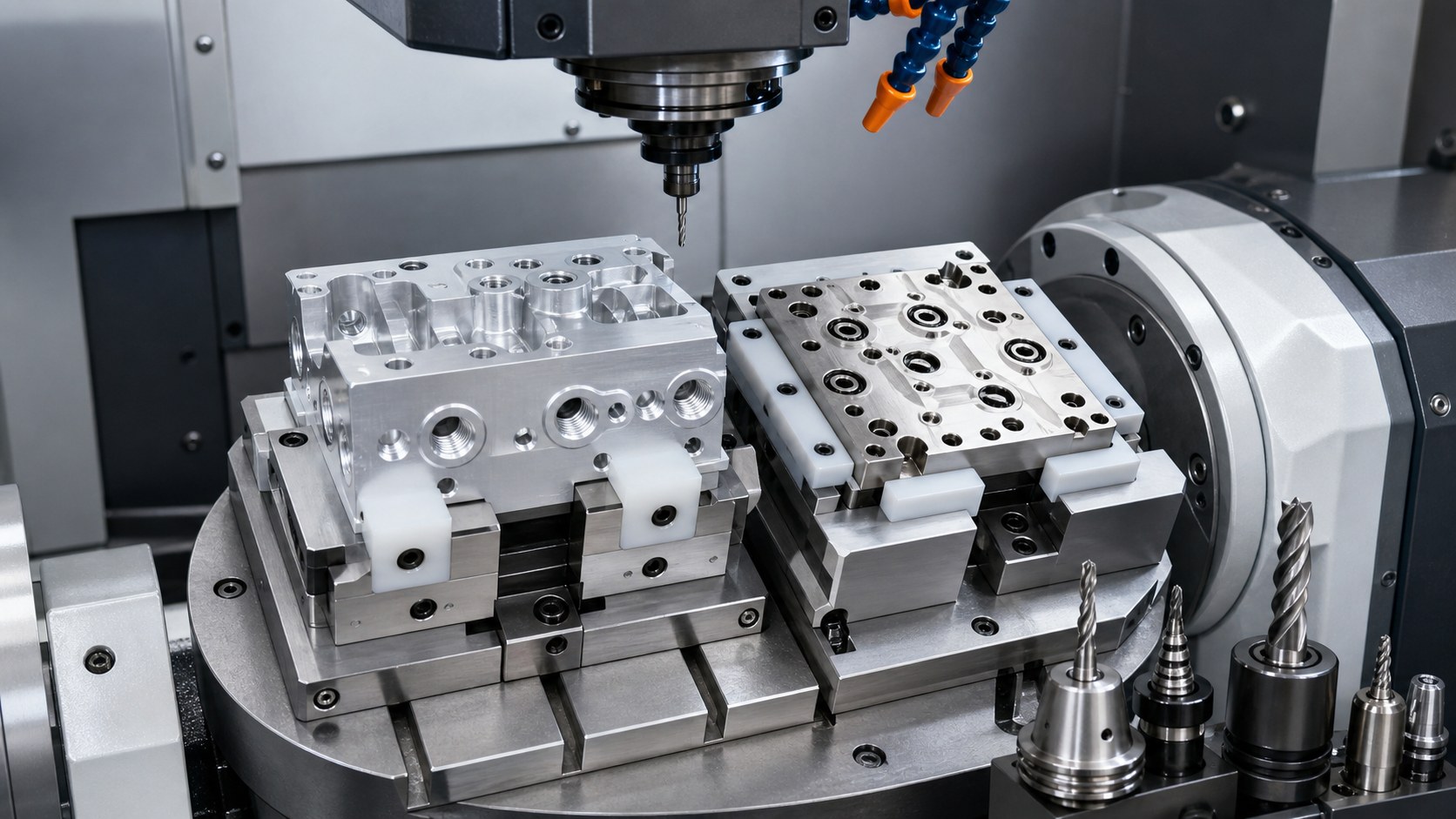

Quergebohrte Kanäle brauchen Gratkontrolle
Respiratorische Ventilblöcke verbinden Ports oft über sich schneidende Bohrungen. Das Risiko liegt in Graten an schwer sichtbaren Schnittstellen. Lose Grate können den Durchfluss beeinflussen, Dichtungen beschädigen oder in Baugruppen gelangen.
Die Prozessplanung kann gestuftes Bohren, Reiben, kontrolliertes Fasen, Borescope-Prüfung, Spülen und Ausblasen enthalten. Kritische Schnittstellen sollten auf der Zeichnung markiert sein.
O-Ring-Nuten und Dichtflächen brauchen Ebenheit
Leckverhalten hängt von Nutbreite, Tiefe, Radius, Ebenheit und Oberfläche ab. Eine verzogene Fläche oder raue Nutkante kann Drucktests scheitern lassen, obwohl Portlagen stimmen.
Die Prüfung sollte Nuttiefe, Oberfläche, Ebenheit, Portlage und Montage mit echter Dichtung umfassen. Eloxal oder Politur darf Nuten und Gewinde nicht beeinträchtigen.
Gewindeports müssen zu Anschlüssen passen
NPT, BSPP, metrische und kundenspezifische Gewinde können in medizinischen Pneumatikteilen auftreten. Die Zeichnung sollte Norm, Tiefe, Fase, Dichtmethode und mögliche Montage von Einsätzen, Stopfen oder Anschlüssen nennen.
Grenzlehren, Anschlussproben und Montage mit kontrolliertem Drehmoment helfen, Fehler früh zu erkennen.
Prüfung sollte pneumatische Risiken abdecken

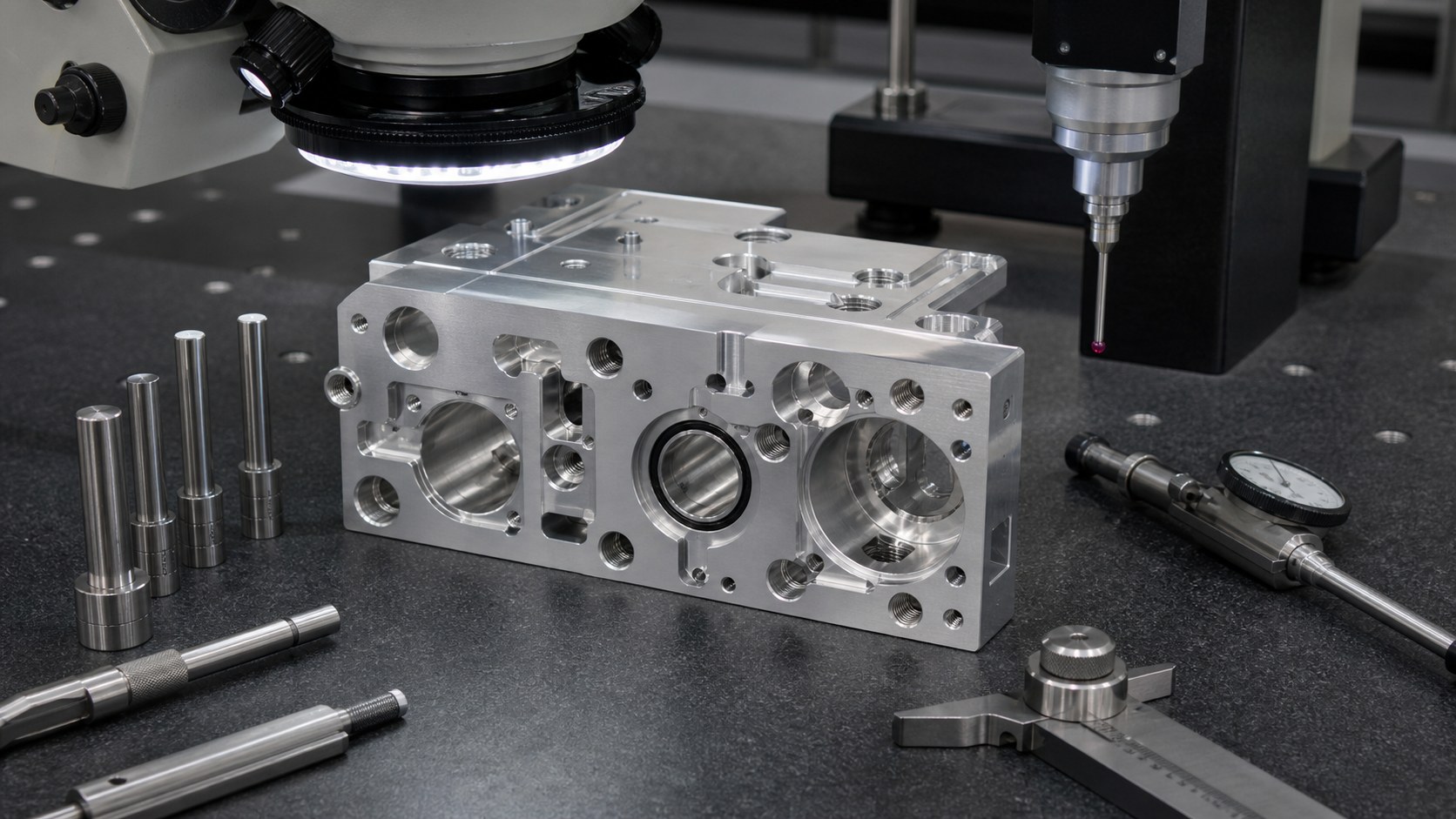

Ein Maßbericht sollte Portachsen, Gewindelehren, O-Ring-Nuten, Ebenheit, Parallelität, Sensortaschen und Ventilschnittstellen enthalten. Für respiratorische Pneumatikteile sind Lecktest, Druckabfall oder Durchflussprüfung oft besonders aussagekräftig.
Fotos von Borescope-Prüfung, Lehren und gereinigten Kanälen erleichtern die technische Freigabe.
Saubere Verpackung schützt interne Kanäle

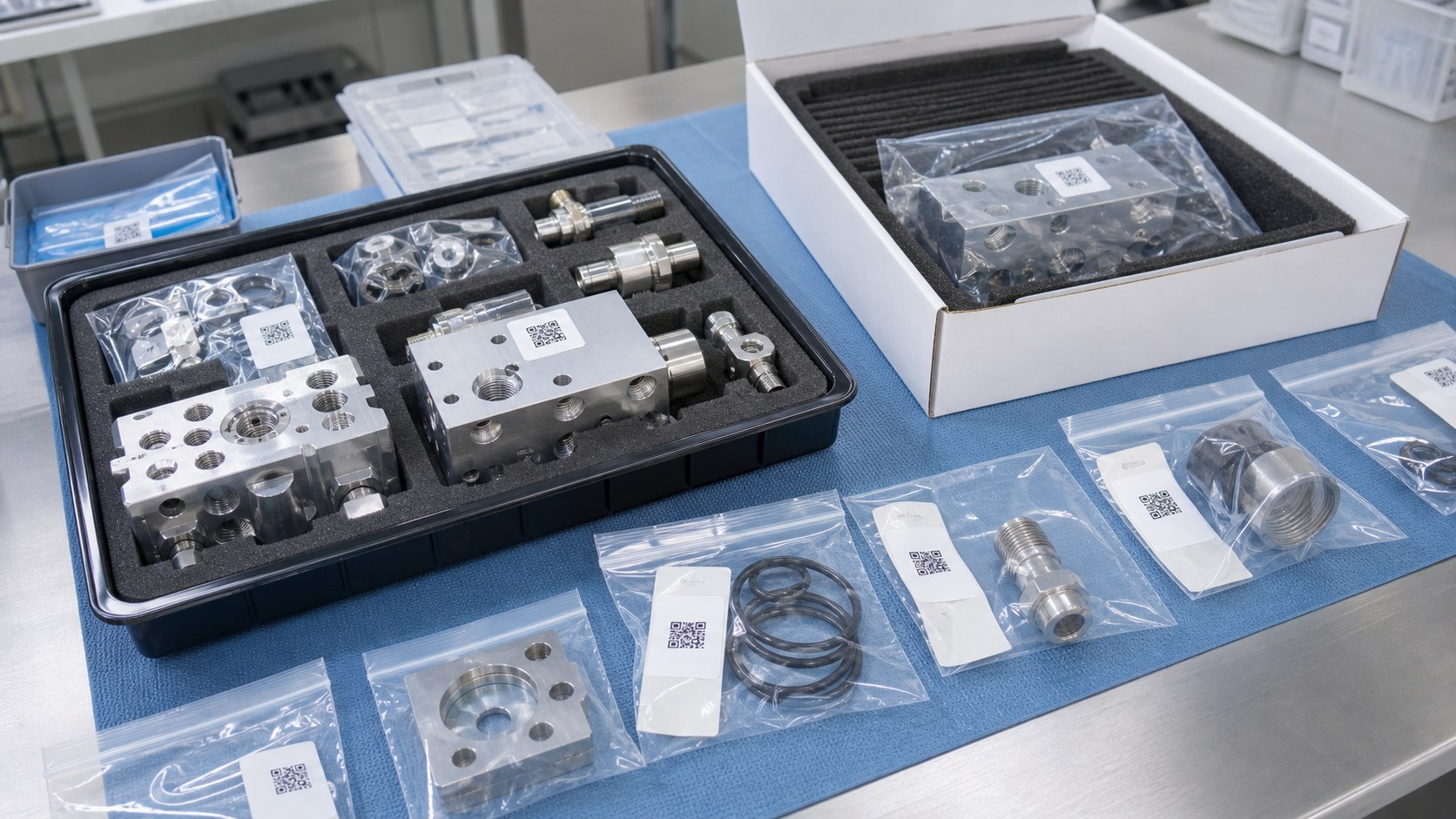

Ventilblöcke enthalten kleine Kanäle, O-Ringe, Stopfen und Anschlüsse, die Späne oder Staub halten können. Saubere Beutel, getrennte Anschlüsse, Schaumtrays und Etiketten schützen Dichtflächen und Rückverfolgbarkeit.
Verpackungsangaben sollten Teilenummer, Revision, Werkstoff, Menge, Los und Prüfstatus enthalten. Interne Kanäle sollten gereinigt und vor der Montage geschützt werden.
FAQ: CNC-Bearbeitung respiratorischer Ventilblöcke
Welche Dateien werden für ein Angebot benötigt?
STEP-Daten, 2D-Zeichnungen, Portnormen, Anschluss- oder Stopfendetails, O-Ring-Daten, Werkstoff, Oberfläche, Prüfdruck und Stückzahl.
Welche Werkstoffe sind üblich?
Aluminium für leichte Ventilblöcke, Edelstahl für Anschlüsse und Verschleißbereiche sowie PEEK oder technische Kunststoffe für isolierende Vorrichtungen.
Wie werden interne Grate kontrolliert?
Kontrolliertes Bohren, Reiben, Fasen, Spülen, Borescope-Prüfung und Hinweise zu kritischen Schnittstellen reduzieren Risiken in Querkanälen.
Wie werden O-Ring-Nuten geprüft?
Geprüft werden Breite, Tiefe, Radius, Ebenheit der Dichtfläche, Oberfläche und wenn möglich Montage mit dem echten O-Ring.
Warum sind Gewindeports riskant?
Falsche Normen, zu geringe Tiefe, Grate, Schichtaufbau oder falsch ausgerichtete Seitenports können Leckagen oder Montageprobleme verursachen.
Welche Qualitätsdokumente sind möglich?
Materialzertifikate, Maßberichte, Gewindelehrenprotokolle, CMM-Daten, Oberflächenwerte, Lecktestnotizen, Borescope-Fotos und Verpackungsetiketten.
