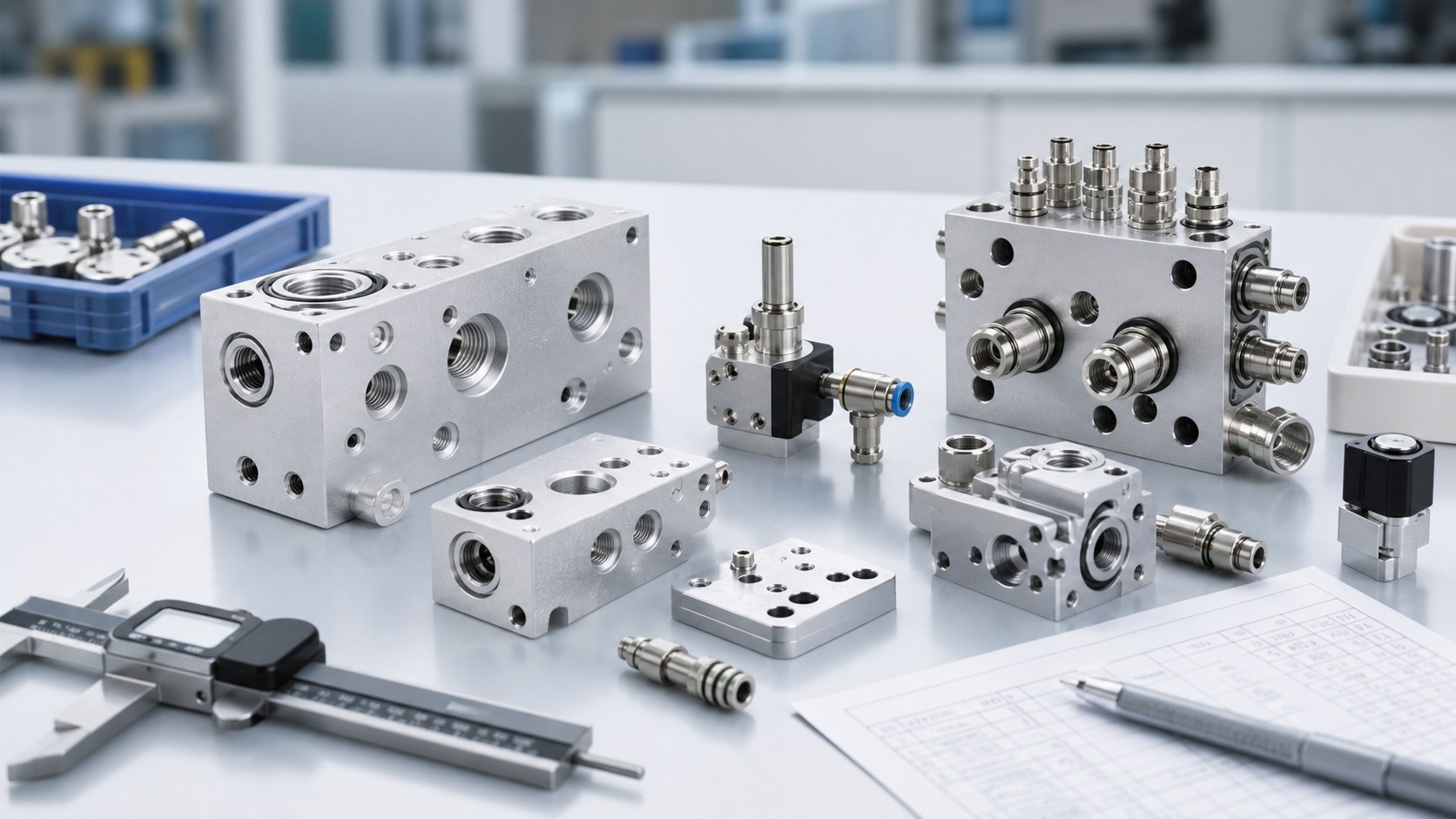

Los ventiladores, máquinas de anestesia y sistemas de prueba respiratoria dependen de bloques neumáticos compactos para dirigir aire y gases médicos. El mecanizado CNC permite fabricar manifolds prototipo y de bajo volumen con puertos roscados, asientos O-ring, montajes de sensor y caras de sellado planas, siempre que se controlen rebabas internas, alineación y limpieza.
Los bloques de gas médico son sistemas de flujo
Un bloque de válvulas no es solo metal con agujeros. Cada puerto, paso cruzado, ranura O-ring, asiento de sensor e interfaz de solenoide influye en restricción, fugas y repetibilidad de montaje. El plano debe identificar rutas de flujo, superficies de sellado, roscas críticas y datums de inspección.
Para cotizar, envíe STEP, planos 2D, normas de puerto, detalles de tapones o racores, datos de junta u O-ring, material, acabado y presión de prueba si existe.
El material afecta corrosión y sellado
El aluminio se usa mucho en manifolds neumáticos por su bajo peso, estabilidad y anodizado. El acero inoxidable conviene en racores, zonas de desgaste o piezas sometidas a limpieza repetida. PEEK puede servir en placas aislantes o útiles no metálicos.
Las notas deben definir grado, certificados, anodizado, pasivado, limpieza y límites cosméticos. Si la pieza se usa en validación, la documentación debe fijarse antes de mecanizar.

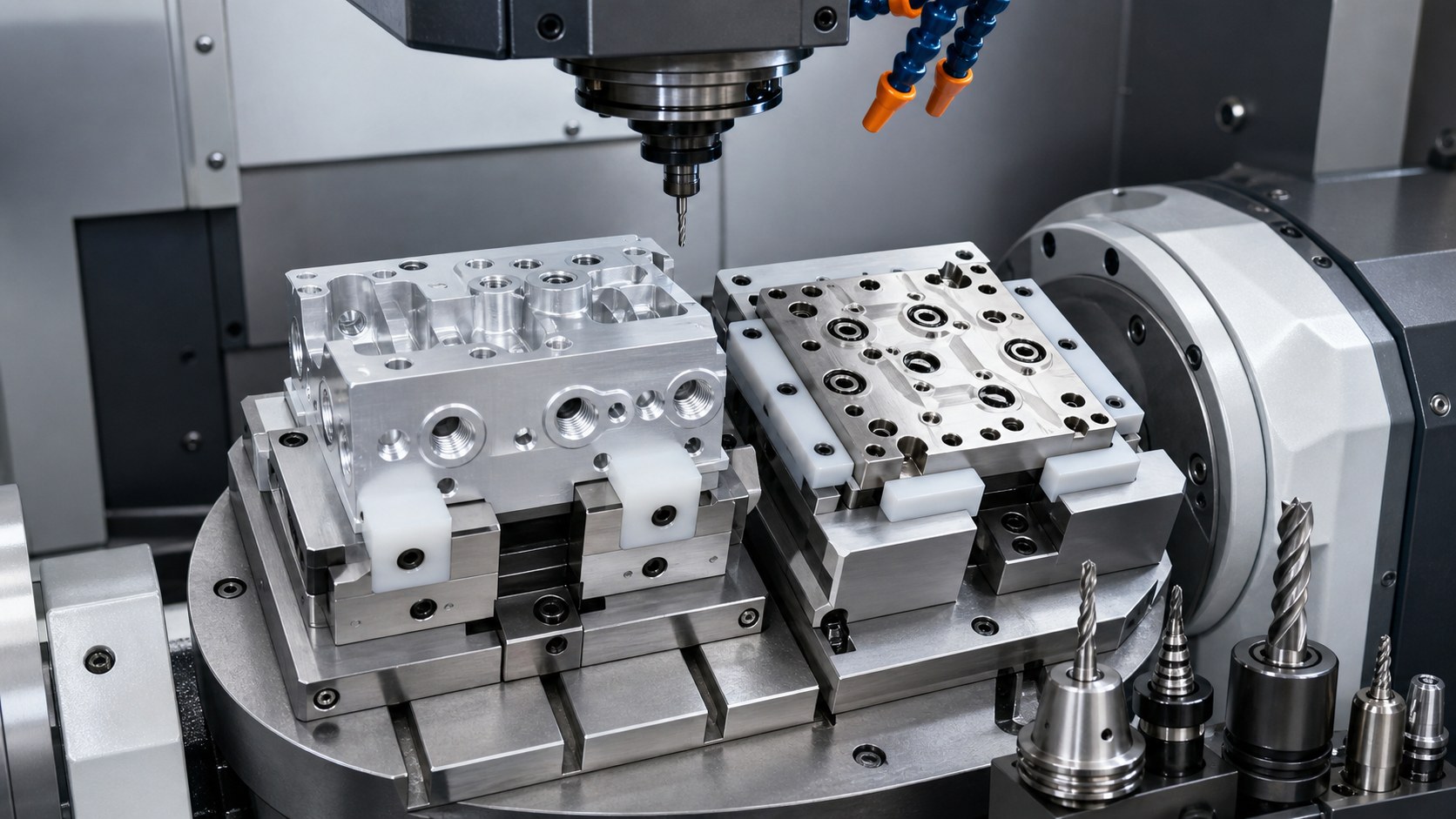

Los pasos cruzados necesitan control de rebabas
Los bloques respiratorios usan agujeros cruzados para conectar puertos en un cuerpo compacto. El riesgo es que queden rebabas en intersecciones difíciles de ver, afectando flujo o sellos.
El proceso puede incluir taladrado por etapas, escariado, chaflanes controlados, boroscopio, lavado y aire. El plano debe marcar intersecciones críticas y exigir ausencia de rebabas sueltas.
Ranuras O-ring y caras de sellado requieren planitud
El rendimiento frente a fugas depende de ancho, profundidad, radio de esquina, planitud y acabado de la cara. Una cara deformada o una esquina rugosa puede fallar en prueba de presión aunque los puertos estén correctos.
La inspección debe revisar profundidad de ranura, acabado, planitud, posición de puertos y montaje con el sello real si está disponible.
Los puertos roscados deben coincidir con racores
NPT, BSPP, métricas y roscas especiales pueden aparecer en componentes neumáticos médicos. El plano debe indicar norma, profundidad, chaflán, método de sellado y si se instalarán insertos, tapones o racores.
Calibres pasa/no pasa, pruebas con racores y montaje con par controlado ayudan a detectar errores temprano.

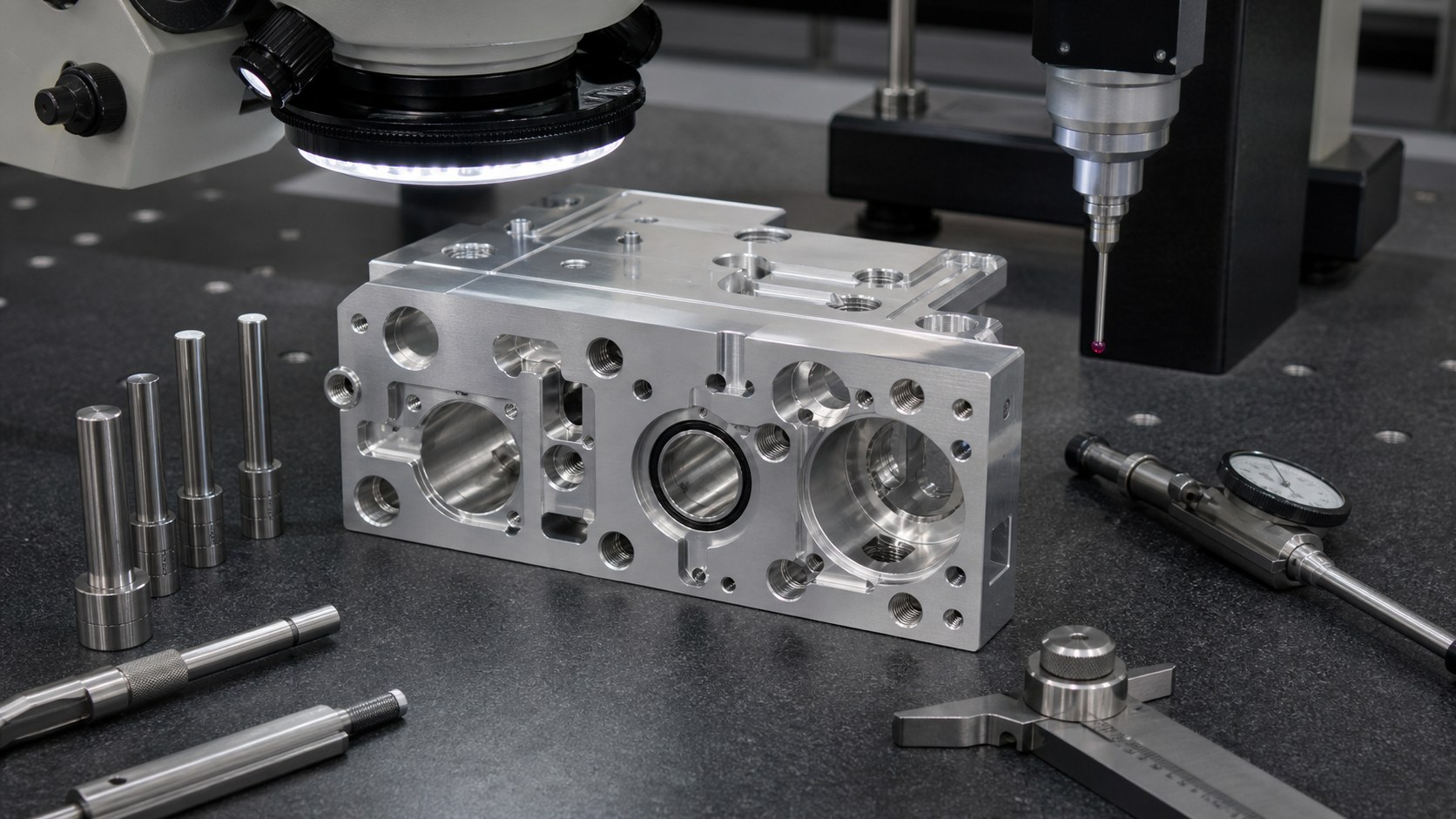

La inspección debe incluir riesgos neumáticos
Un informe dimensional debe cubrir centros de puerto, calibres de rosca, ranuras O-ring, planitud, paralelismo, cavidades de sensor e interfaces de válvula. En piezas neumáticas respiratorias, prueba de fuga o presión puede ser más útil que dimensiones solas.
Fotos de boroscopio, calibres y pasos limpios ayudan al equipo de ingeniería a revisar riesgos internos.

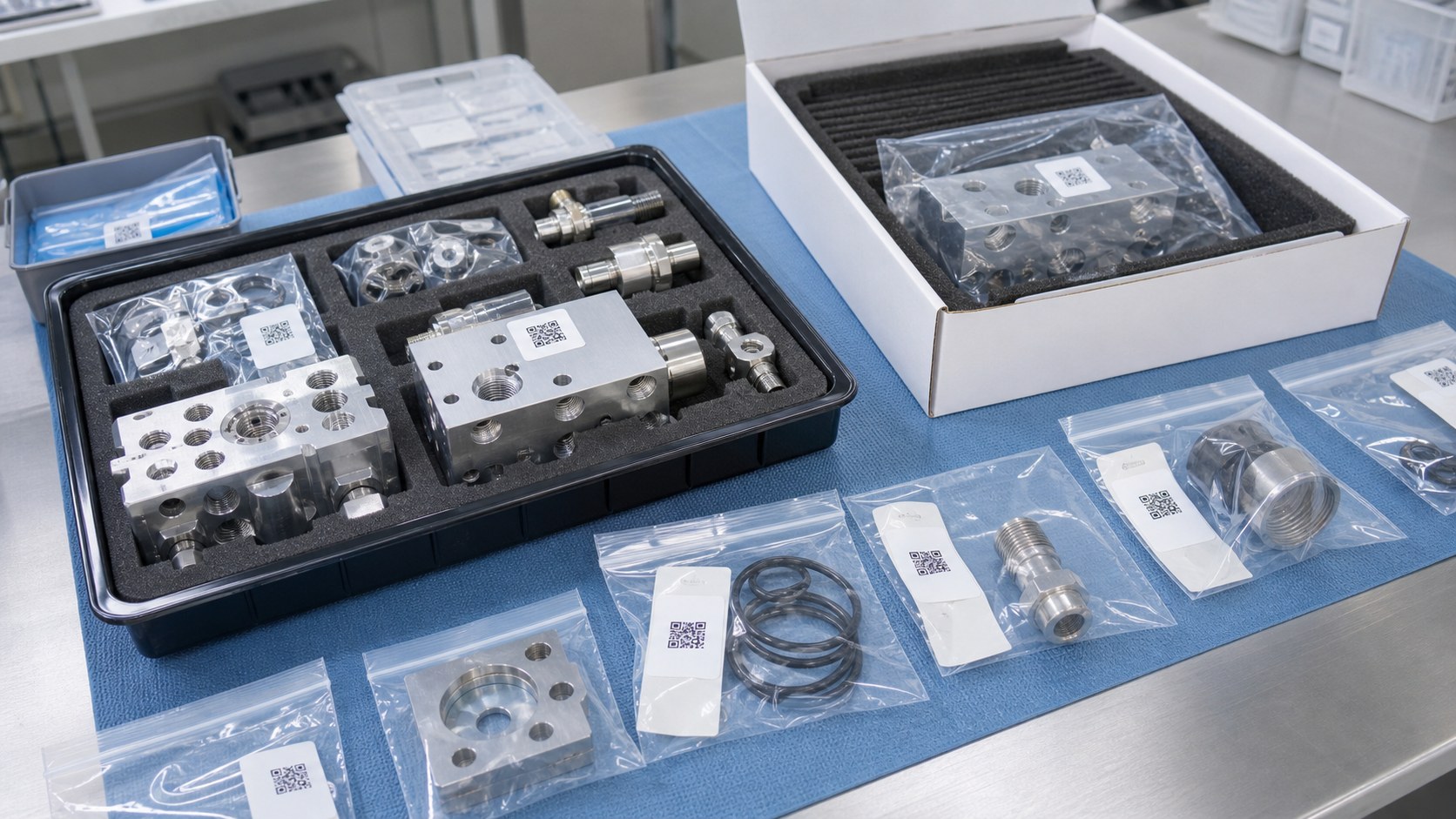

El embalaje limpio protege los pasos internos
Los bloques incluyen pasos pequeños, O-rings, tapones y racores que pueden retener virutas o polvo. Bolsas limpias, racores separados, bandejas de espuma y etiquetas protegen caras de sellado y trazabilidad.
El embalaje debe indicar pieza, revisión, material, cantidad, lote y estado de inspección. Los pasos internos deben limpiarse y protegerse antes del montaje.
FAQ: mecanizado CNC de bloques de válvulas respiratorias
¿Qué archivos debo enviar para cotizar un bloque de válvulas?
Envíe STEP, planos 2D, normas de puerto, detalles de racores o tapones, datos O-ring, material, acabado, presión de prueba y cantidad.
¿Qué materiales son habituales?
Aluminio para bloques ligeros, acero inoxidable para racores y zonas de desgaste, y PEEK o plásticos técnicos para placas aislantes o útiles.
¿Cómo se controlan rebabas internas?
Taladrado controlado, escariado, chaflanes, lavado, boroscopio y notas de intersecciones críticas reducen el riesgo en pasos cruzados.
¿Cómo se inspeccionan ranuras O-ring?
Se revisan ancho, profundidad, radio, planitud de cara, acabado y montaje con el O-ring real cuando está disponible.
¿Por qué son delicados los puertos roscados?
Norma incorrecta, poca profundidad, rebabas, recubrimiento o mala alineación pueden causar fugas o problemas de montaje. Los calibres y pruebas con racores son importantes.
¿Qué documentos pueden suministrarse?
Certificados de material, informes dimensionales, registros de rosca, datos CMM, acabado superficial, notas de fuga, fotos de inspección y etiquetas de embalaje.
