CNC-Bearbeitung optischer Aluminiumteile sollte Eloxal nicht als einfachen letzten Optikschritt behandeln. Schwarzes Eloxal, Harteloxal und gestrahltes Eloxal koennen Schichtdicke, Oberflaechenzustand und Endpassung veraendern. Bohrungen, Gewinde, Passstufen und Montagebezugsflaechen sind betroffen.
Bei allgemeinen Gehaeusen sind wenige Mikrometer Schicht oft unkritisch. Bei Linsensitzen, Sensorauflagen, Passstiftbohrungen und Adapterplatten fuer optische Plattformen kann dieselbe Aenderung Montagegefuehl, optische Achse und Kalibrierung beeinflussen.
Praktisch ist es, CNC-Endmass, Eloxalschicht, Maskierflaechen, Gewindebehandlung und Pruefung nach Finish bereits vor Produktionsstart zusammen zu bewerten.
Wo Eloxal optische Aluminiumteile veraendert
| Risikobereich | Warum es sich aendert | Haeufiges Ergebnis | Empfohlene Kontrolle |
|---|---|---|---|
| Praezisionsbohrungen | Schicht waechst nach innen oder baut sich an Kanten auf | Linsenhuelse, Passstift oder Schraube wird eng | Vor Finish Zugabe planen und nach Eloxal messen |
| Passstufen / Senkungen | Schicht veraendert lokale Hoehe und Kante | Haltering oder Abstandsstueck liegt nicht gleichmaessig an | Kritische Stufen maskieren oder nach Finish pruefen |
| Montagebezug | Strahlen und Eloxal veraendern Rauheit | Flaechenkontakt und optischer Bezug werden beeinflusst | Definieren, ob Bezug eloxiert, maskiert oder nachbearbeitet wird |
| Gewinde | Schicht dringt in Flanken oder Lochmund ein | Schrauben laufen schwer oder Drehmoment schwankt | Stopfen, reinigen und mit Lehre oder Probemontage pruefen |
| Sichtflaechen | Materialcharge und Vorbehandlung variieren | Farbabweichung, Glanzstellen oder Wasserflecken | Gleiche Charge, konstantes Strahlen und Schutzverpackung nutzen |
Warum optische Aluminiumteile empfindlicher sind
Aluminiumteile in optischen Instrumenten sind oft Linsengehaeuse, Kamerakoerper, Sensorhalter, Lichtquellenhalter oder Adapter fuer optische Plattformen. Sie sind nicht nur dekorativ, sondern positionieren optische Elemente, reduzieren Reflexion, uebertragen Bezuege und stuetzen wiederholte Kalibrierung.
Schwarzes Eloxal wird haeufig gegen Streulicht eingesetzt, aber Schicht in Bohrungswaenden kann Praezisionsbohrungen und Gewinde enger machen. Harteloxal ist dicker und verschleissfester, beeinflusst aber Bohrungsdurchmesser, Stufenhoehe und Passflaechen staerker.
Wenn eine Zeichnung nur schwarz eloxieren sagt, ohne Schichtdicke, Maskierung, Sichtflaechen und Nachpruefung zu definieren, arbeitet der Lieferant oft nach normalem Optikprozess. Das Teil kann vor Eloxal passen und nach Finish zu eng sein.
Fuenf Pruefpunkte vor Freigabe oder Angebot
| Pruefpunkt | Zu bestaetigen | Warum wichtig |
|---|---|---|
| Material und Finish | 6061, 7075, schwarz, hart oder gestrahlt eloxiert | Legierung und Finish beeinflussen Farbe und Spannung |
| Zugabe an kritischen Bohrungen | Linsenbohrungen, Passstifte und Montagebohrungen | Schicht reduziert effektive Bohrung |

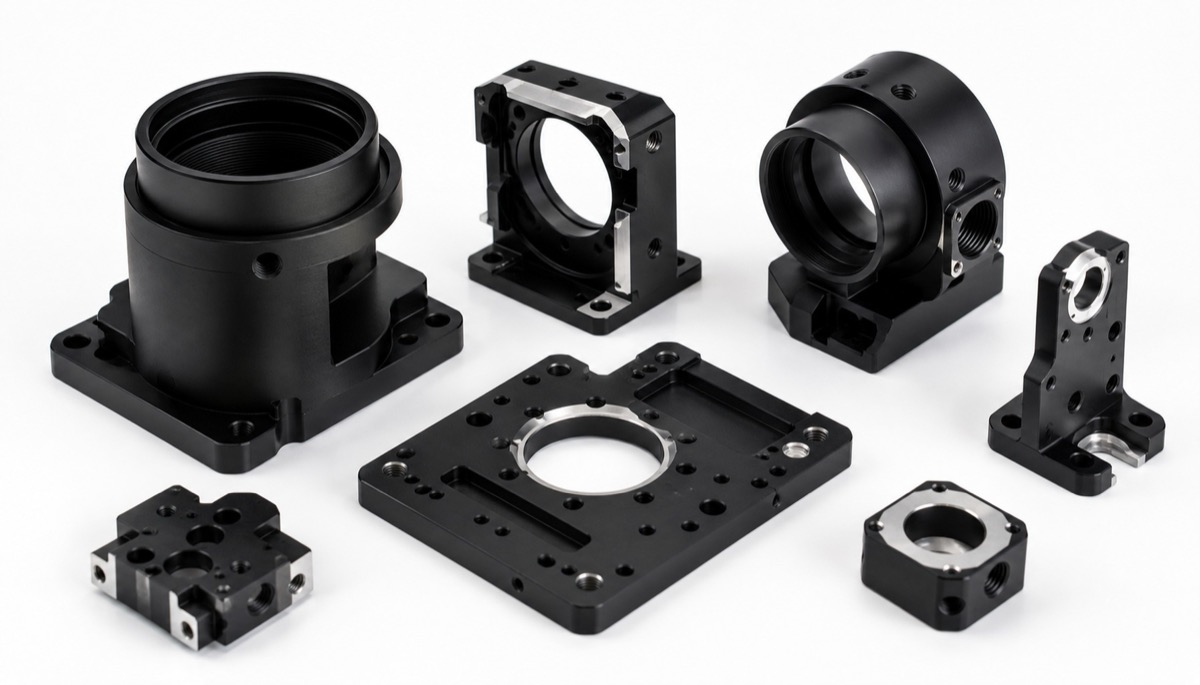

| Maskierbereiche | Optischer Bezug, Erdung, leitende Flaeche und Praezisionsauflage | Nicht jede Flaeche soll voll eloxiert werden |
| Duenwandstabilitaet | Spannung, Stufenbearbeitung, Weichbacken, Vakuum oder Rippen | Ebenheit kann bereits vor Eloxal verloren gehen |
| Pruefung nach Finish | Bohrungen, Gewinde, Stufen und Bezugsflaechen | Der Endzustand ist wichtiger als Vor-Finish-Daten |
Oberflaeche und Pruefung in einem Ablauf verbinden
Ein stabiler Ablauf beginnt mit DFM fuer kritische Passungen, danach CNC-Bearbeitung mit Eloxalzugabe wo erforderlich. Nach dem Fraesen folgt Erstmusterpruefung, dann Eloxal oder Strahl-Eloxal. Nach dem Finish werden kritische Bohrungen, Gewinde, Stufen und Bezugsflaechen erneut geprueft.
Bei schwarzer, reflexarmer Oberflaeche sollten Strahlkoernung, Schichtdicke, Versiegelung und Verpackung mit definiert werden. Optische Sichtteile reagieren empfindlich auf Kratzer, weisse Punkte, Farbabweichung und Wasserflecken.
Bei Kleinserien ist die erste Charge besonders wichtig. Unterschiede vor/nach Finish, Maskierstellen, Abweichungen und Wiederholparameter sollten fuer spaetere Chargen aufgezeichnet werden.
Wie OEMach Eloxalrisiken kontrolliert
Bei optischen Aluminiumstrukturen behandelt OEMach Eloxal als Teil derselben Masskette wie CNC-Bearbeitung und Endmontage. Kritische Bohrungen, Sensorauflagen, Passbohrungen, Bezugsflaechen und Gewinde werden identifiziert, bevor der Finishweg festgelegt wird.

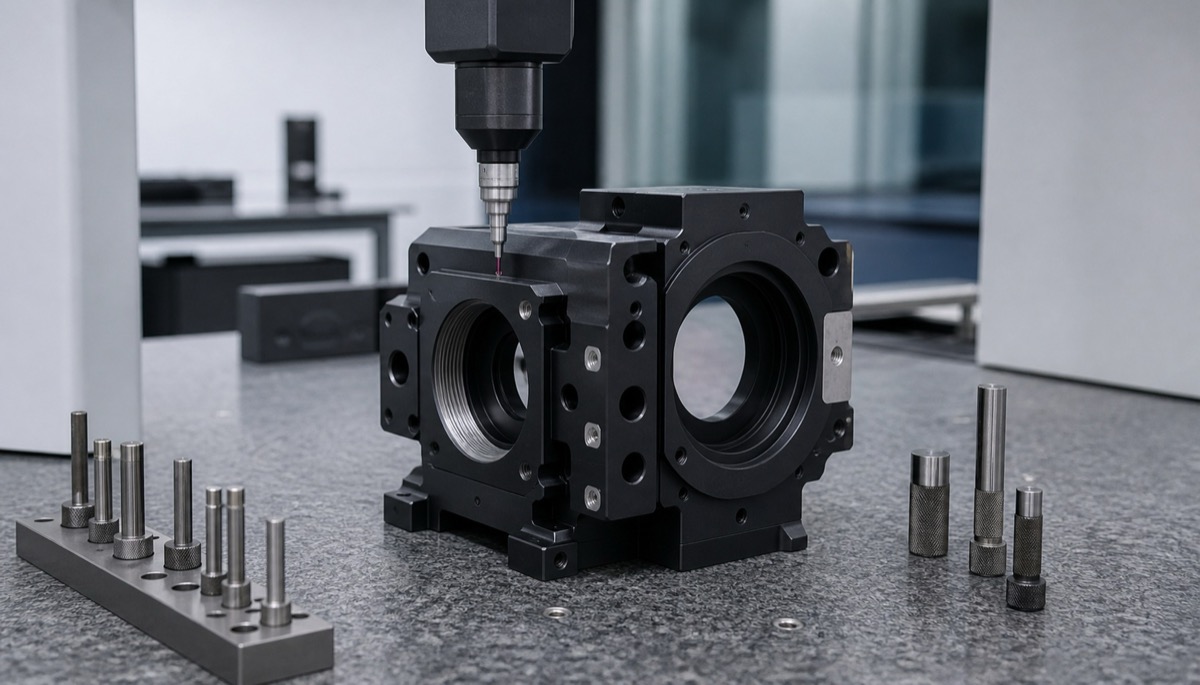

In einem Ablauf fuer ein optisches Kameragehaeuse wird die Linsenbohrung mit Zugabe gefertigt, ausgewaehlte Bezugsflaechen werden maskiert, und nach Eloxal pruefen KMG-Daten und Stiftlehren. So stehen CNC, Eloxal und Montage in einem Kontrollplan.
Fragen vor Bestellung
| Frage | Warum wichtig |
|---|---|
| Welche Eloxalschichtdicke wird erwartet? | Sie entscheidet, ob CNC-Masse Zugabe brauchen |
| Welche Flaechen muessen maskiert werden? | Optische Bezuege, leitende Flaechen und Praezisionsauflagen brauchen Schutz |
| Werden Bohrungen und Gewinde nach Eloxal geprueft? | Vor-Finish-Pruefung beweist die Endpassung nicht |
| Wie wird Farbkonstanz kontrolliert? | Material, Strahlen, Versiegelung und Verpackung beeinflussen Schwarz |
| Werden Vorher/Nachher-Masse dokumentiert? | Nachbestellungen brauchen Prozessgedaechtnis |
FAQ
Macht Eloxal Aluminiumteile groesser oder kleiner?
Eloxal waechst nach aussen und beeinflusst Bohrungswaende nach innen. Bei Praezisionsbohrungen und Gewinden ist die effektive Bohrung oft kleiner.
Warum ist schwarzes Eloxal in Optik ueblich?
Es verbessert die Optik und reduziert Streulicht. Kritische Bohrungen, Bezugsflaechen und leitende Bereiche brauchen trotzdem Maskierung oder Nachpruefung.
Welche Bereiche werden maskiert?
Optische Bezugsflaechen, Praezisionsauflagen, Erdungsflaechen, Passstiftbohrungen, ausgewaehlte Gewinde und hochgenaue Passstufen.
Soll nach Eloxal geprueft werden?
Wenn das Teil optische Achse, Linsenbohrung, Sensorauflage oder Praezisionsbohrungen beeinflusst, sind KMG oder Lehren nach Finish empfehlenswert.
Was gehoert in die Anfrage?
STEP, 2D-Zeichnung, Material, Finishart, Schichtdickenziel, Maskierhinweise, kritische Masse, Menge und Pruefanforderung.
Zusammenfassung
Optische Aluminiumteile sollten Eloxal als Teil der Masskette behandeln. Schichtdicke, Maskierung und Vorbehandlung beeinflussen Bohrungen, Gewinde, Passstufen und Bezugsflaechen. Frueh definierte Zugabe, Maskierung und Nachpruefung reduzieren Nacharbeit und verbessern Kleinserienwiederholung.
