El mecanizado CNC de piezas opticas de aluminio no debe tratar el anodizado como un simple acabado estetico. El anodizado negro, duro o con chorro puede cambiar espesor de capa, textura y ajuste final. Agujeros, roscas, escalones de ajuste y caras de datum pueden verse afectados.
En carcasas generales, unos micrones de capa pueden no importar. En asientos de lente, caras de sensor, agujeros de pasador y adaptadores de plataforma optica, el mismo cambio puede afectar tacto de montaje, posicion del eje optico y calibracion.
La solucion practica es evaluar medida mecanizada, espesor de anodizado, areas de mascara, tratamiento de roscas e inspeccion final antes de producir.
Donde el anodizado cambia piezas opticas de aluminio
| Zona de riesgo | Por que cambia | Resultado comun | Control recomendado |
|---|---|---|---|
| Agujeros de precision | La capa crece hacia dentro o se acumula en bordes | Lente, pasador o tornillo queda apretado | Prever sobremedida y medir despues |
| Escalones / avellanados | La capa cambia altura local y borde | Anillo o separador no apoya uniforme | Enmascarar escalones criticos o verificar tras acabado |
| Cara de datum | Chorro y anodizado cambian rugosidad | Contacto plano y datum optico se afectan | Definir si el datum se anodiza, se enmascara o se repasa |
| Roscas | La capa entra en flancos o boca | Tornillos duros o par inestable | Taponar, limpiar y comprobar con calibre o montaje |
| Caras visibles | Lote de material y pretratamiento | Diferencia de color, brillo o marcas de agua | Usar mismo lote, chorro consistente y embalaje protector |
Por que las piezas opticas son mas sensibles

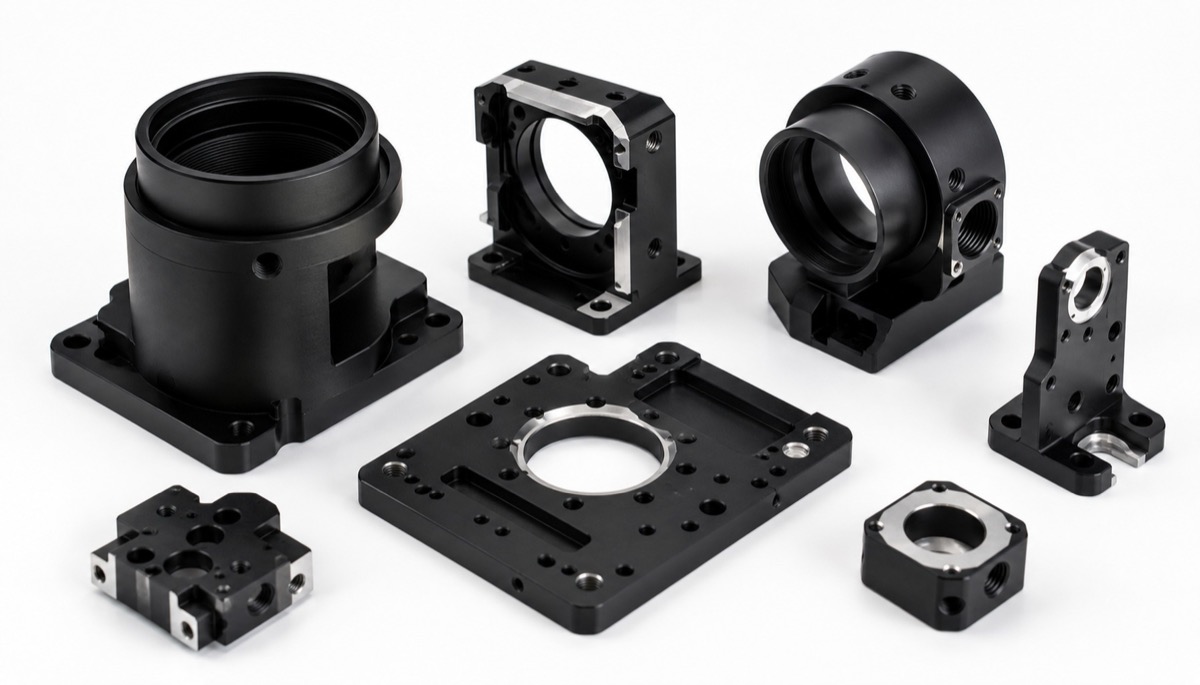

Las piezas de aluminio en instrumentos opticos suelen ser carcasas de lente, cuerpos de camara, soportes de sensor, bases de fuente de luz o adaptadores de plataforma. No son solo esteticas: posicionan elementos opticos, reducen reflejos y transfieren datums.
El anodizado negro se usa para reducir luz parasita, pero la capa dentro de las paredes de agujero puede cerrar agujeros y roscas de precision. El anodizado duro es mas grueso y resistente, pero afecta mas diametro, altura de escalon y caras de ajuste.
Si el plano solo indica anodizado negro sin espesor, mascara, caras visibles e inspeccion final, el proveedor puede aplicar un proceso normal de apariencia. La pieza puede pasar antes de anodizar y quedar apretada despues.
Cinco revisiones antes de liberar o cotizar
| Revision | Que confirmar | Por que importa |
|---|---|---|
| Material y acabado | 6061, 7075, negro, duro o chorro anodizado | Aleacion y acabado cambian color y tension |
| Reserva en agujeros criticos | Lente, pasador y montaje | La capa reduce diametro efectivo |
| Areas de mascara | Datum optico, tierra, contacto conductor y cara de precision | Algunas caras no deben recibir anodizado completo |
| Estabilidad de pared fina | Sujecion, etapas, mordazas blandas, vacio o nervios | La pieza puede perder planitud antes del anodizado |
| Inspeccion tras acabado | Agujeros, roscas, escalones y datums | El estado final importa mas que la medida antes del acabado |
Unir tratamiento superficial e inspeccion

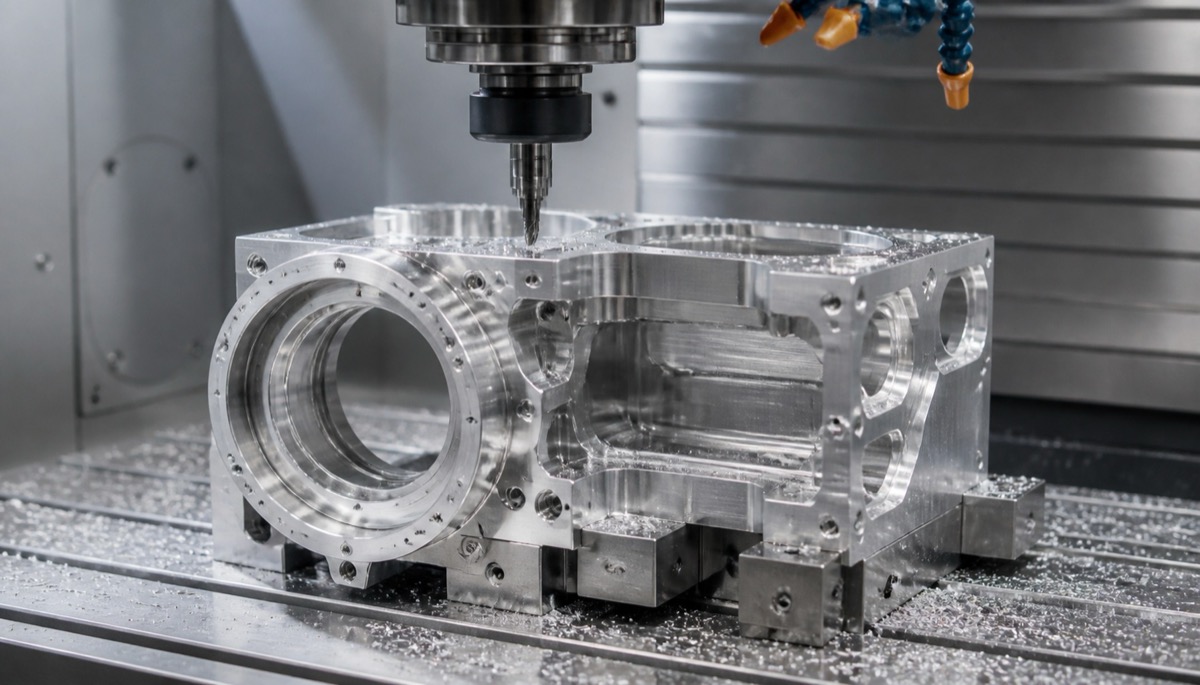

Un flujo estable empieza con DFM de ajustes criticos, luego mecanizado CNC con reserva para anodizado donde aplique. Tras mecanizar se verifica la primera pieza, despues se anodiza o se chorrea y anodiza. Al final se revisan de nuevo agujeros, roscas, escalones y datums.
Si la pieza requiere superficie negra antirreflejo, tambien se deben confirmar granulometria de chorro, rango de espesor, sellado y embalaje. Las piezas opticas visibles son sensibles a rayas, puntos blancos, color y marcas de agua.
En lotes pequenos, el primer lote es especialmente importante. Conviene registrar diferencias antes/despues, zonas enmascaradas, anomalías y parametros de recompra.
Como OEMach controla el riesgo del anodizado
En estructuras opticas de aluminio, OEMach revisa el anodizado como parte de la misma cadena dimensional que CNC y montaje final. Agujeros criticos, caras de sensor, pasadores, datums y roscas se identifican antes de fijar el acabado.

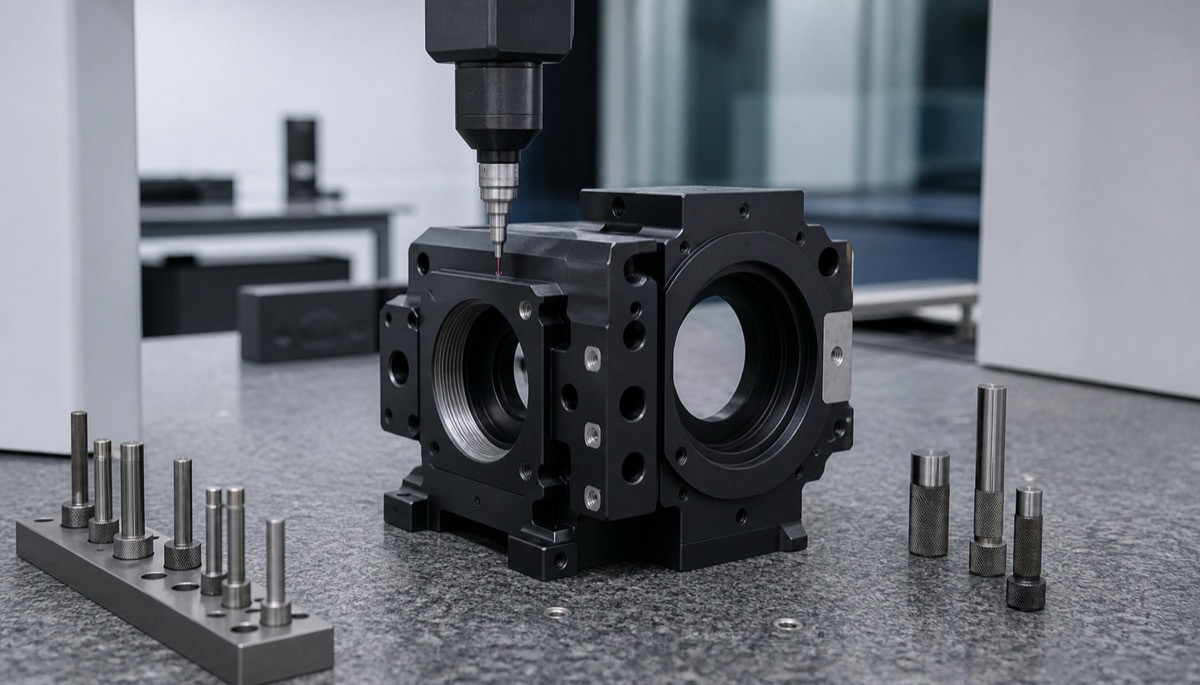

En un flujo de carcasa de camara optica, el agujero de lente se mecaniza con reserva, algunas caras de datum se enmascaran y la inspeccion posterior usa CMM y calibres. Asi CNC, anodizado y montaje quedan en un mismo plan de control.
Preguntas antes de pedir
| Pregunta | Por que importa |
|---|---|
| Cual es el espesor esperado de anodizado? | Define si el CNC necesita reserva |
| Que caras requieren mascara? | Datums, caras conductoras y contactos de precision pueden necesitar proteccion |
| Se mediran agujeros y roscas despues? | La inspeccion antes del acabado no prueba el ajuste final |
| Como se controlara el color? | Material, chorro, sellado y embalaje afectan el negro |
| Se registraran medidas antes/despues? | Las recompras necesitan memoria de proceso |
FAQ
El anodizado aumenta o reduce la medida?
La capa crece hacia fuera y afecta hacia dentro las paredes de agujero. En agujeros y roscas de precision suele reducir el diametro efectivo.
Por que se usa anodizado negro en optica?
Mejora apariencia y ayuda a reducir reflejos. Agujeros, datums y zonas conductoras aun pueden requerir mascara o inspeccion posterior.
Que zonas se enmascaran?
Datums opticos, caras de contacto, tierra, pasadores, algunas roscas y escalones de alta precision.
Debe inspeccionarse despues del anodizado?
Si afecta eje optico, agujero de lente, sensor o agujeros de precision, se recomienda CMM o calibres despues del acabado.
Que enviar para cotizar?
STEP, plano 2D, material, tipo de acabado, espesor objetivo, notas de mascara, dimensiones criticas, cantidad e inspeccion.
Resumen
Las piezas opticas de aluminio deben tratar el anodizado como parte de la cadena dimensional. Espesor, mascara y pretratamiento afectan agujeros, roscas, escalones y datums. Definir reserva, mascara e inspeccion final desde el inicio reduce retrabajos y mejora la repetibilidad.
