Bei der CNC-Bearbeitung optischer Instrumententeile kann ein Teil die Mass toleranz erfuellen und trotzdem eine instabile optische Achse verursachen. Ein Bohrungsdurchmesser, eine Nutbreite oder eine Stufenhoehe innerhalb Toleranz beweist nur ein Einzelmass. Es beweist nicht, dass Linse, Sensor, Prisma oder optische Plattform nach der Montage ausgerichtet bleiben.
Bei optischen Komponenten beeinflussen Ebenheit, Rechtwinkligkeit, Parallelitaet, Position, Koaxialitaet und Rundlauf oft mehr als normale Aussenmasse. Ein Linsenhalter kann einen korrekten Durchmesser haben; wenn die Bohrungsachse nicht rechtwinklig zur Montageflaeche ist, entstehen Exzentrizitaet, Fokusdrift oder wiederholte Ausgleichsscheiben.
Der bessere Ansatz beginnt beim optischen Bezug. Vor Angebot oder Bearbeitung sollte klar sein, welche Flaeche die optische Achse traegt, welche Bohrungen positionieren und welche Masse nur Freiraum oder Optik sind.
Mass toleranz und GD&T gemeinsam pruefen
| Kontrollpunkt | Wo relevant | Haeufiges Problem | Bestaetigung |
|---|---|---|---|
| Mass toleranz | Bohrung, Nut, Stufe und Aussenmass | Einzelmass passt, optische Achse verschiebt sich | Kritische Passungen von Freimassen trennen |
| Ebenheit | Linsenauflage, Sensorauflage und Plattformbezug | Instabiler Kontakt, Ausgleichsscheiben und Kalibrierdrift | Bezugsflaechen markieren und Messwerte fordern |
| Rechtwinkligkeit / Parallelitaet | Linsenachse, Halterseite und Bohrungsrichtung | Winkelfehler im Strahlengang | Bezug A/B/C und Messrichtung definieren |
| Position | Passstifte, Gewinde und Lochbilder | Bohrungen montieren, aber Mittelpunktbezug ist verschoben | Funktionsbohrungen identifizieren und aus demselben Bezug messen |
| Koaxialitaet / Rundlauf | Linsensitze, Halteringe und Huelsen | Linse oder Sensor sitzt exzentrisch | Bohrungsachse am Erstmuster messen; kritische Merkmale moeglichst in einer Spannung fertigen |
Warum optische Teile empfindlicher sind
Roboterstrukturen betonen meist Bewegung und Last. Optische Instrumententeile betonen Strahlengang, Bezugsflaechen und wiederholbare Kalibrierung. Selbst bei passenden Aussenmassen kann eine leicht verzogene Montageflaeche den Winkel zwischen Linsenhalter und Sensor veraendern.

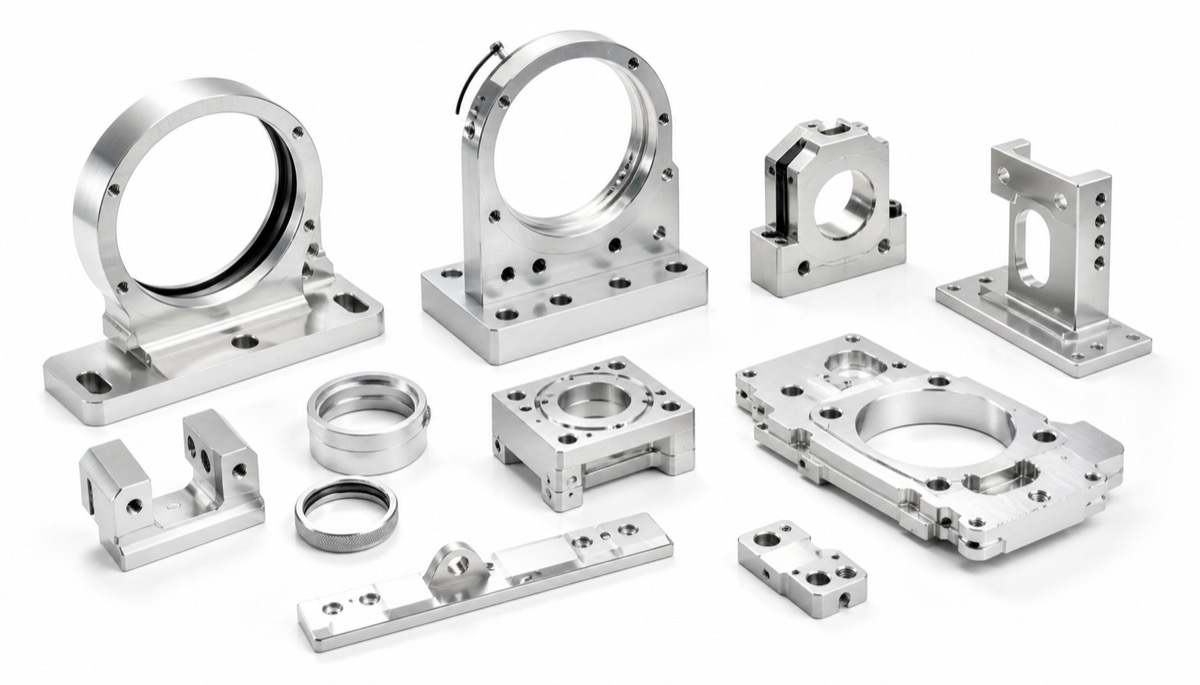

Typische Teile sind Linsenhalter, Kameragehaeuse, Lasermontagen, Prismenhalter und Adapterplatten fuer optische Plattformen. Sie kombinieren grosse Bohrungen, duenne Waende, Stufenflaechen und mehrere Lochgruppen. Bei mehreren Umspannungen oder unsicherem Bezugstransfer verschieben sich Bohrungs- und Flaechenbeziehungen zuerst.
Fuenf Kontrollen vor der Bearbeitung
| Aktion | Anwendung | Nutzen |
|---|---|---|
| Funktionsmasse klassifizieren | Linsenbohrungen, Passstifte und Sensorflaechen von normalen Kanten trennen | Enge Toleranz dort einsetzen, wo sie den Strahlengang schuetzt |
| Bezugstransfer reduzieren | 4-Achs-, 5-Achs- oder Sondervorrichtung fuer kritische Bohrungen und Flaechen nutzen | Verringert Fehler durch wiederholtes Spannen |
| Duenwandspannung kontrollieren | Stufenbearbeitung, Rippen, Weichbacken oder Vakuum nutzen | Verhindert Ebenheitsveraenderung nach dem Ausspannen |
| Optische Bezuege schuetzen | Spannung nach Montagebezug auslegen, nicht nur nach Haltekraft | Verhindert Druckstellen, Verzug und falsche Referenz |
| Pruefung nach Finish planen | Kritische Bohrungen und Flaechen nach Eloxal, Strahlen, Schwarzfinish oder Nickel pruefen | Bestaetigt den final gelieferten Zustand |
Was der Pruefbericht zeigen sollte
Bei optischen Teilen ist der Bericht am nuetzlichsten, der nicht nur bestanden sagt. Er sollte zeigen, welcher Bezug das Koordinatensystem bildet, welche Bohrungen Istwerte haben und wie Ebenheit, Rechtwinkligkeit und Koaxialitaet bewertet wurden.
Beim Erstmuster sollten Bohrungsdurchmesser, Position, Ebenheit der Montageflaeche, Koaxialitaet der Linsenbohrung und Rechtwinkligkeit kritischer Flaechen bestaetigt werden. Bei Nachbestellung gehoeren Pruefbezug, Spannmethode und Korrekturhistorie ins Archiv.
| Berichtspunkt | Fokus | Grund |
|---|---|---|
| Bezugssystem | Bezug A/B/C muss zur Montage passen | Ein Bericht aus falschem Bezug erklaert optische Probleme nicht |
| Position | Istwerte der Funktionsbohrungen | Verhindert verdeckte Mittelpunktverschiebung |
| Ebenheit | Montage- und Sensorauflageflaechen | Steuert optische Achse und Fokusebene |
| Rechtwinkligkeit | Bohrungsachse zur Montageflaeche | Verhindert Linsenkippung und wiederholtes Unterlegen |
| Koaxialitaet / Rundlauf | Linsensitz, Ring und Huelse | Haelt optisches Zentrum ausgerichtet |
| Pruefung nach Finish | Kritische Merkmale nach Eloxal oder Beschichtung | Bestaetigt Endmasse nach Oberflaeche |
Wie OEMach optische CNC-Teile bearbeitet
Bei optischen Instrumententeilen prueft OEMach zuerst die Funktion im optischen System. Das Team identifiziert optischen Bezug, Sensorauflage, Passbohrungen und kritische Bohrungen, bevor festgelegt wird, welche Merkmale 0,005 mm bis 0,02 mm Kontrolle brauchen und welche GD&T-Punkte per KMG bestaetigt werden.

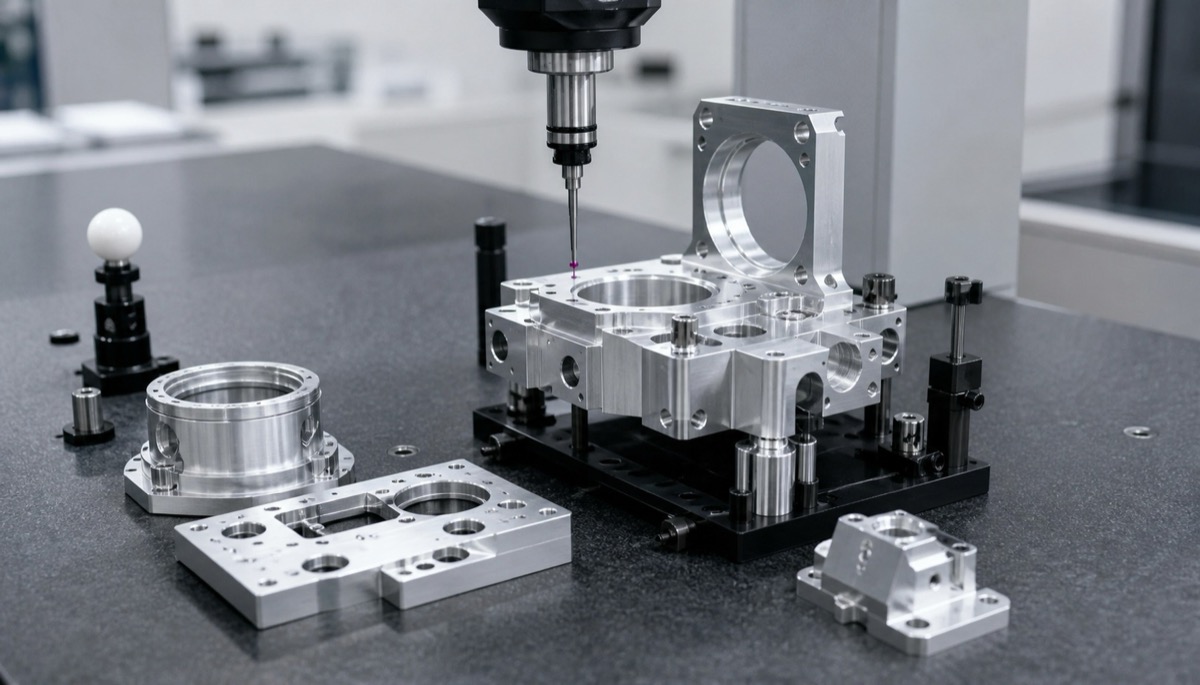

In einem Linsenhalter-Ablauf werden kritische Bohrungen, Passbohrungen und Montageflaechen als Kontrollzonen behandelt. 5-Achs-Bearbeitung reduziert Bezugstransfer; Weichbacken und Stufenbearbeitung stuetzen duenne Bereiche. KMG-Erstmusterwerte bestaetigen Position, Rechtwinkligkeit und Ebenheit vor Wiederholungsteilen.
Fragen vor Bestellung
| Frage | Warum wichtig |
|---|---|
| Welche Flaeche oder Bohrung definiert den optischen Bezug? | Bearbeitungsbezug und Montagebezug duerfen nicht widersprechen |
| Welche GD&T-Punkte brauchen KMG? | Ebenheit, Rechtwinkligkeit, Position und Koaxialitaet sind nicht mit Messschieber pruefbar |
| Welche Masse sind funktional, welche nur Freiraum? | Verhindert unnoetig enge Toleranzen und Kosten |
| Kommt Oberflaeche vor Endpruefung? | Schwarz eloxieren, Strahlen oder Nickel koennen Bohrungen und Auflagen beeinflussen |
| Werden Erstmusterwerte archiviert? | Nachbestellungen brauchen dieselbe Pruefgrundlage |
FAQ
Warum reicht Mass toleranz bei optischen CNC-Teilen nicht?
Optische Teile haengen von optischer Achse, Fokusebene und Montagebezug ab. Mass toleranz prueft ein Einzelmass, GD&T beschreibt Beziehungen zwischen Bohrungen, Flaechen und Achsen.
Welche GD&T-Punkte sind am wichtigsten?
Ebenheit, Rechtwinkligkeit, Parallelitaet, Position, Koaxialitaet und Rundlauf sind haeufige Prioritaeten, je nach Montage von Linse, Sensor oder Plattform.
Brauchen optische CNC-Teile immer KMG?
Kritische optische Bezugsflaechen, Linsenbohrungen, Passbohrungen und Sensorauflagen sollten meist per KMG geprueft werden. Freiraum kann oft mit Standardlehren geprueft werden.
Soll 0,005 mm ueberall gelten?
Nein. Sehr enge Toleranz gehoert an kritische Passungen und optische Bezuege. Normale Aussenmasse sollten funktionsgerecht bleiben.
Was gehoert in die Anfrage?
STEP, 2D-Zeichnung, Bezugssystem, kritische GD&T-Hinweise, Material, Oberflaeche, Menge und Pruefanforderung.
Zusammenfassung
CNC-Bearbeitung optischer Instrumententeile sollte nicht nur nach Mass toleranz bewertet werden. Entscheidend fuer Stabilitaet sind Ebenheit, Rechtwinkligkeit, Position, Koaxialitaet und ein passender Pruefbezug. Wer diese Punkte vor der Bearbeitung klaert, reduziert Erstmusterabstimmung und verbessert Kleinserienwiederholung.
