En el mecanizado CNC de instrumentos opticos, una pieza puede cumplir tolerancias dimensionales y aun asi generar inestabilidad del eje optico. Un diametro, una ranura o una altura dentro de tolerancia solo prueban una dimension. No prueban que lente, sensor, prisma o plataforma queden alineados tras el montaje.
En componentes opticos, planitud, perpendicularidad, paralelismo, posicion, coaxialidad y salto pueden afectar mas al ajuste que las dimensiones exteriores. Un soporte de lente puede tener diametro correcto, pero si el eje del agujero no es perpendicular a la cara de montaje, aparecen excentricidad, deriva del plano focal o compensaciones con calzas.
La forma correcta es empezar por el datum optico. Antes de cotizar o mecanizar, conviene definir que cara lleva el eje optico, que agujeros localizan la pieza y que dimensiones solo son de alivio o estetica.
Dimension y tolerancia geometrica deben revisarse juntas
| Control | Donde importa | Problema comun | Accion de confirmacion |
|---|---|---|---|
| Tolerancia dimensional | Diametros, ranuras, escalones y exteriores | La dimension pasa pero el eje optico se desplaza | Separar ajustes criticos de dimensiones de alivio |
| Planitud | Cara de lente, cara de sensor y datum de plataforma | Contacto inestable, calzas y deriva de calibracion | Marcar datums y pedir valores medidos |
| Perpendicularidad / paralelismo | Eje de lente, lateral de soporte y direccion de agujeros | Error angular que no se corrige en montaje | Definir datum A/B/C y direccion de medicion |
| Posicion | Agujeros de pasador, roscas y patrones de agujeros | Los agujeros montan pero la relacion de centros se desplaza | Identificar agujeros funcionales y medir desde el mismo datum |
| Coaxialidad / salto | Asientos de lente, anillos y casquillos | Centro de lente o sensor excentrico | Medir eje del agujero en primera pieza; mantener rasgos criticos en un setup si es posible |
Por que las piezas opticas son mas sensibles
Las estructuras roboticas suelen priorizar carga y movimiento. Las piezas opticas priorizan trayectoria de luz, caras de referencia y calibracion repetible. Aunque las dimensiones exteriores sean correctas, una cara de montaje ligeramente deformada puede cambiar el angulo entre soporte de lente y sensor.

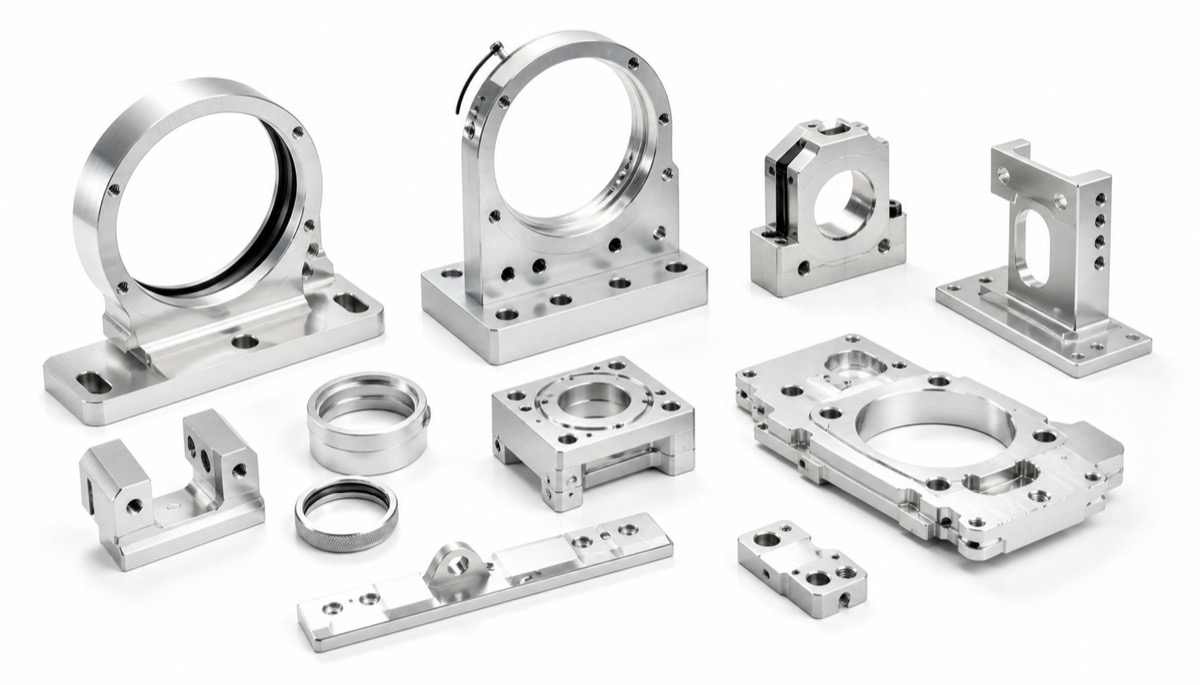

Ejemplos comunes son soportes de lente, carcasas de camara, bases de laser, mordazas de prisma y placas adaptadoras de plataforma optica. Combinan agujeros grandes, paredes finas, escalones y grupos de agujeros. Si hay muchas vueltas de pieza o transferencia de datum inestable, las relaciones entre agujeros y caras fallan primero.
Cinco controles antes de mecanizar
| Accion | Como aplicarla | Por que ayuda |
|---|---|---|
| Clasificar dimensiones funcionales | Separar agujeros de lente, pasadores y caras de sensor de bordes comunes | Mantiene tolerancia estricta donde protege el eje optico |
| Reducir transferencia de datum | Usar 4 ejes, 5 ejes o utillaje dedicado para agujeros y caras criticas | Limita errores por sujeciones repetidas |
| Controlar pared fina | Usar mecanizado por etapas, nervios, mordazas blandas o vacio | Evita cambios de planitud al soltar |
| Proteger datums opticos | Disenar sujecion segun datum final, no solo fuerza de apriete | Evita marcas, deformacion y referencia equivocada |
| Planificar inspeccion tras acabado | Revisar agujeros y caras tras anodizado, chorro, negro o niquel | Confirma el estado final entregado |

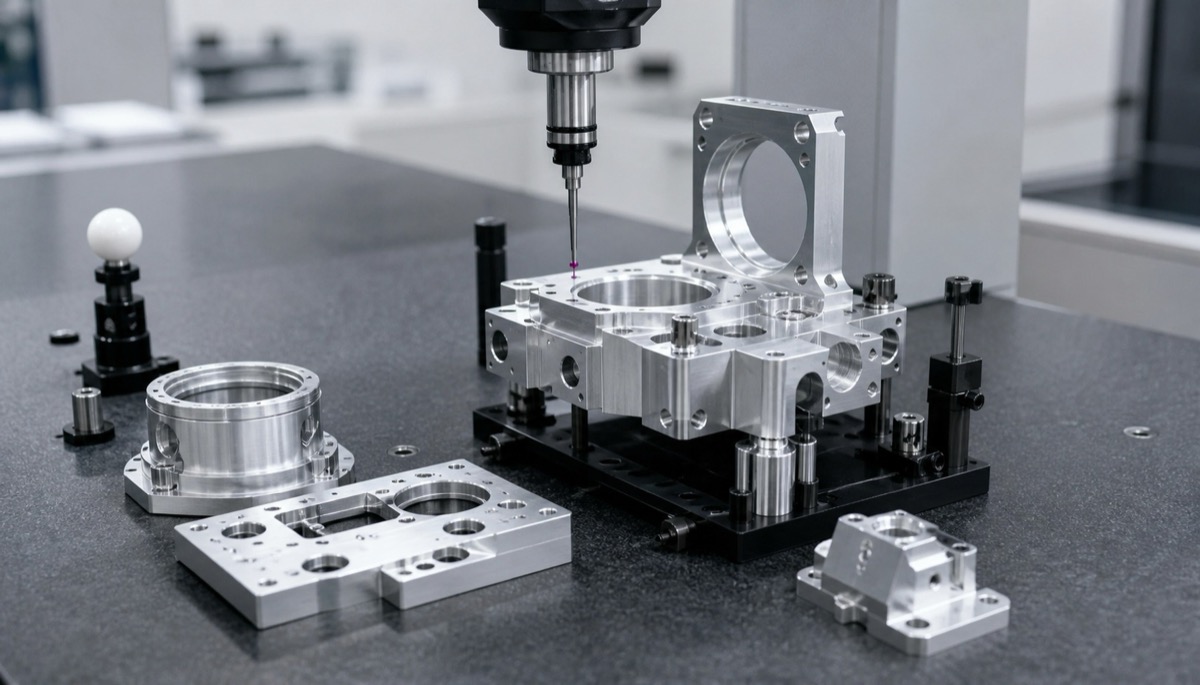

Que revisar en el informe de inspeccion
En piezas opticas, el informe mas util no es el que solo dice aprobado. Debe mostrar que datum genero el sistema de coordenadas, que agujeros tienen valores reales y como se evaluaron planitud, perpendicularidad y coaxialidad.
En la primera pieza, conviene confirmar diametro, posicion, planitud de montaje, coaxialidad del agujero de lente y perpendicularidad de caras criticas. Si se repetira el pedido, hay que conservar datum de inspeccion, sujecion e historial de correcciones.
| Item de informe | Foco del comprador | Razon |
|---|---|---|
| Esquema de datum | Datum A/B/C debe coincidir con montaje | Un informe desde datum equivocado no explica problemas opticos |
| Posicion | Valores reales de agujeros funcionales | Evita desplazamientos ocultos por una simple medicion de diametro |
| Planitud | Caras de montaje y contacto de sensor | Controla eje optico y plano focal |
| Perpendicularidad | Eje del agujero respecto a cara de montaje | Evita inclinacion de lente y calzas repetidas |
| Coaxialidad / salto | Asientos de lente, anillos y casquillos | Mantiene alineado el centro optico |
| Revision tras acabado | Rasgos criticos tras anodizado o recubrimiento | Confirma dimensiones finales tras tratamiento |
Como OEMach aborda piezas opticas CNC
En piezas para instrumentos opticos, OEMach revisa primero la funcion dentro del sistema optico. El equipo identifica datum optico, cara de contacto del sensor, agujeros de localizacion y diametros criticos antes de decidir que rasgos necesitan control de 0,005 mm a 0,02 mm y que tolerancias geometricas deben verificarse con CMM.

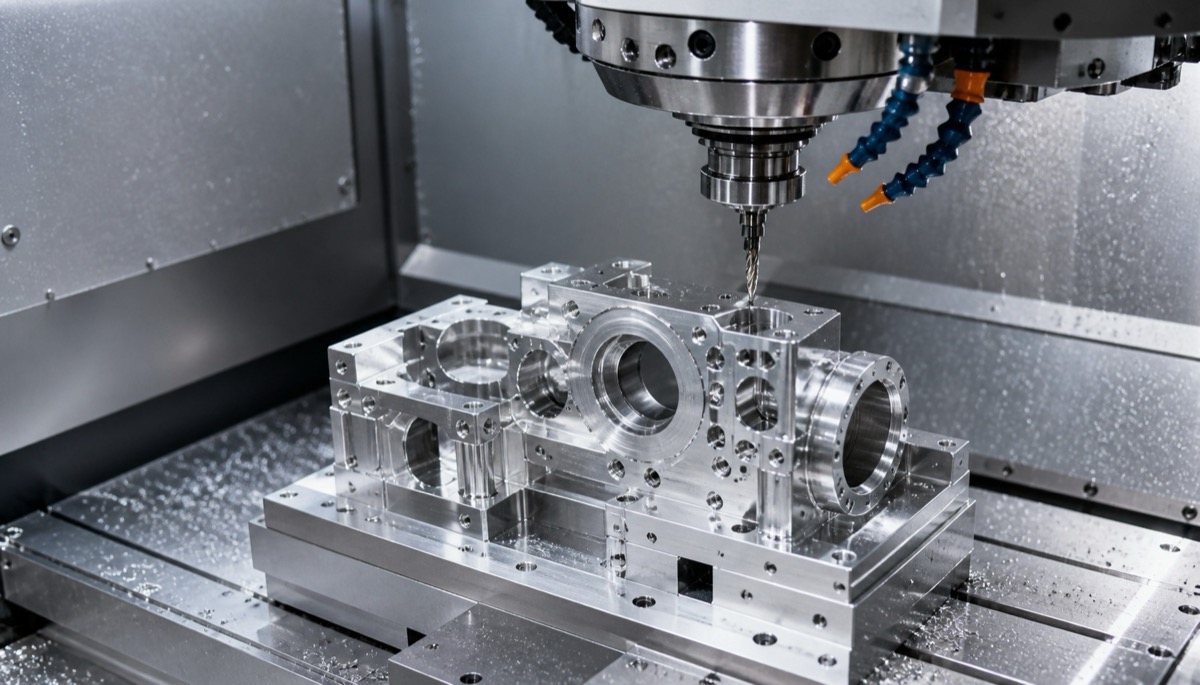

En un flujo de soporte de lente, agujeros criticos, pasadores y caras de montaje se tratan como zonas de control. El mecanizado de 5 ejes reduce la transferencia de datum, mientras mordazas blandas y mecanizado por etapas sostienen paredes finas. La primera pieza se verifica con CMM antes de repetir.
Preguntas antes de pedir
| Pregunta | Por que importa |
|---|---|
| Que cara o agujero define el datum optico? | El datum de mecanizado no debe contradecir el de montaje |
| Que tolerancias geometricas requieren CMM? | Planitud, perpendicularidad, posicion y coaxialidad no se confirman con calibre comun |
| Que dimensiones son funcionales y cuales de alivio? | Evita ajustar todo y subir coste |
| Habra acabado antes de inspeccion final? | Anodizado negro, chorro o niquel pueden afectar agujeros y caras |
| Se archivaran valores de primera pieza? | Las repeticiones necesitan la misma base de inspeccion |
FAQ
Por que no basta la tolerancia dimensional?
Porque las piezas opticas dependen del eje optico, plano focal y datum de montaje. La dimension mide un punto; la tolerancia geometrica describe relaciones entre agujeros, caras y ejes.
Que tolerancias geometricas son mas importantes?
Planitud, perpendicularidad, paralelismo, posicion, coaxialidad y salto son prioridades frecuentes, segun montaje de lente, sensor o plataforma.
Siempre hace falta CMM?
Las caras de datum optico, agujeros de lente, agujeros de localizacion y caras de sensor suelen requerir CMM. Rasgos de alivio pueden medirse con utiles comunes.
Conviene aplicar 0,005 mm en todo?
No. Esa tolerancia debe reservarse para ajustes criticos y datums opticos. Las dimensiones exteriores deben basarse en funcion.
Que enviar para cotizar?
STEP, plano 2D, esquema de datum, notas GD&T criticas, material, tratamiento superficial, cantidad e inspeccion requerida.
Resumen
El mecanizado CNC optico no debe evaluarse solo por tolerancia dimensional. La estabilidad optica depende de planitud, perpendicularidad, posicion, coaxialidad y un datum de inspeccion coherente. Aclararlo antes de mecanizar reduce ajustes de primera pieza y mejora la repetibilidad en lotes pequenos.
