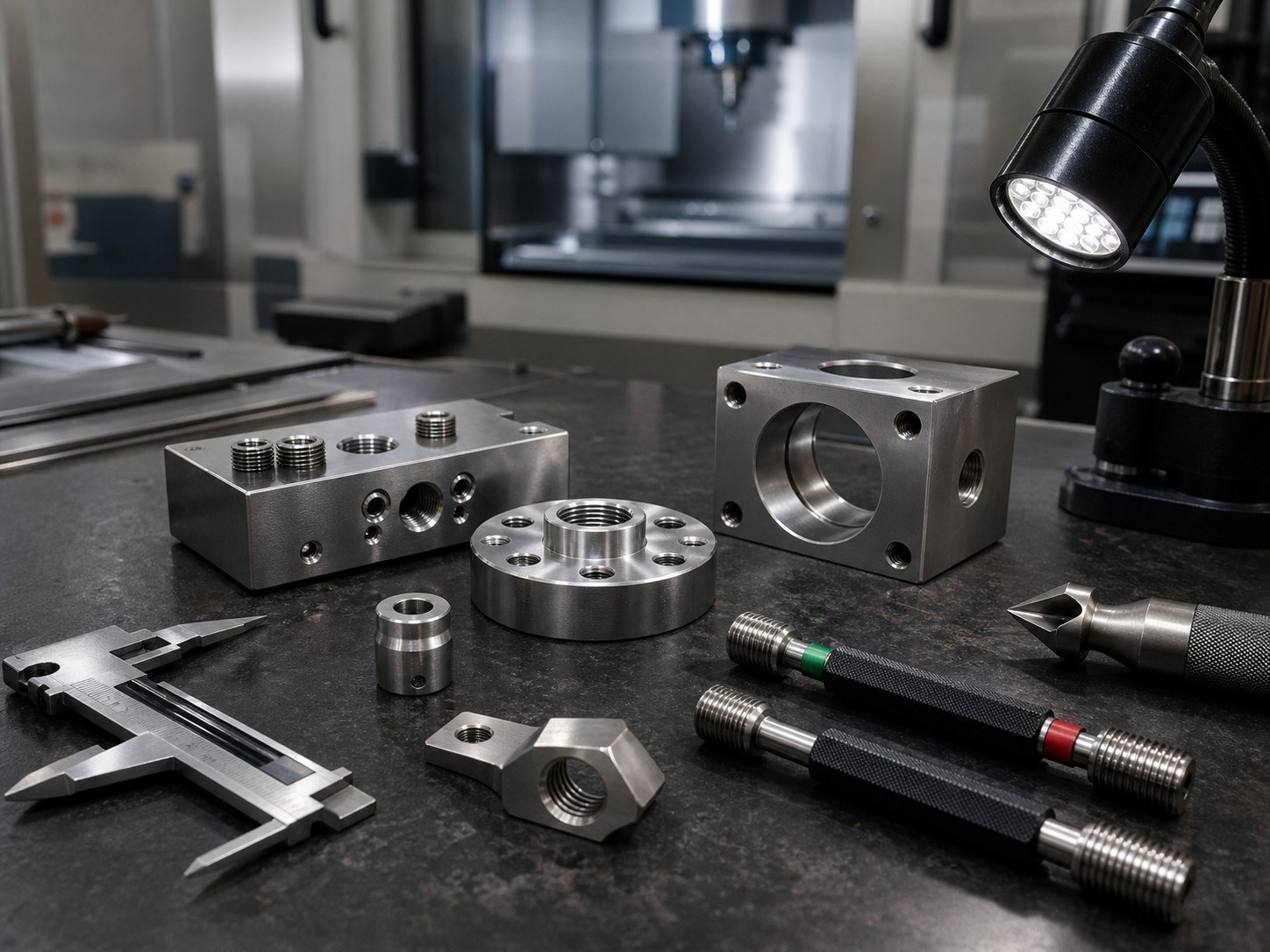

Gewindebohrungen bei Kleinserienteilen pruefen

Zusammenfassung: Bei Kleinserienteilen reicht es nicht aus, dass eine Schraube eindreht. Zu pruefen sind Kernloch, wirksame Gewindelaenge, Position, Achsrichtung, Gratfreiheit und Sauberkeit.

Anwendungshintergrund

Kleinserienteile werden haeufig in Automatisierung, Vorrichtungen und Praezisionsbaugruppen eingesetzt. Auch kleine Stueckzahlen koennen hohe Montageanforderungen haben.

Mass- und Passungsanforderungen sind aus der Zeichnung abzuleiten, nicht aus einem subjektiven Montagegefuehl. [Source: ISO 286-1:2010] Wenn eine Gewindebohrung auch positioniert oder klemmt, ist ihre Beziehung zum Bezugssystem relevant. [Source: ISO 1101:2017]

Wichtige Risiken

• Ein ungeeignetes Kernloch erhoeht Schnittkraefte oder verringert den Gewindeeingriff.

• Blindloecher koennen Spaene zurueckhalten oder zu wenig wirksame Gewindelaenge bieten.

• Duenne Wandbereiche koennen sich beim Spannen verformen.

• Haeufige Umruestungen erhoehen das Risiko verwechselter Programme, Gewindebohrer oder Lehren.

• Entgraten und Oberflaechenbehandlung koennen den ersten Gewindegang beeinflussen.

Prozessvorschlag

Vor der Fertigung sollten Gewindespezifikation, Richtung, Durchgangs- oder Blindloch, wirksame Laenge, Bezug, Einlaufbearbeitung und Gegenstueck geklaert werden. Bohren, Anfasen, Gewindeschneiden, Reinigen und Pruefen werden als verbundene Prozessschritte gefuehrt.

Nach dem Erstteil werden Gewindeeingriff, wirksame Laenge, benachbarte Merkmale und Sauberkeit geprueft. Kritische Merkmale werden nach Werkzeugwechseln, Programmaenderungen oder ungeplanten Stopps erneut kontrolliert.

Serviceablauf

OEMACH arbeitet mit Zeichnungspruefung, Klaerung offener Punkte, Prozessvorbereitung, Erstteilfreigabe, Kleinserienbearbeitung, Reinigung, Schutz und finaler Pruefung. Zusagen beziehen sich auf bestaetigte Zeichnung, Menge und Lieferbedingungen.

FAQ

Q1: Reicht ein erfolgreicher Schraubentest?

Nein. Spezifikation, Eingriffslaenge, Lage, Orientierung, Grate und Montagebedingungen muessen ebenfalls betrachtet werden.

Q2: Ist Blindlochtiefe gleich wirksame Gewindelaenge?

Nicht automatisch. Bohrerspitze, Spanraum und unvollstaendige Anfangsgaenge sind zu beruecksichtigen.

Q3: Brauchen alle Gewinde dieselbe Pruefmethode?

Nicht zwingend. Die Methode kann risikobasiert sein, kritische Montagegewinde brauchen jedoch eine definierte Verifikation.
