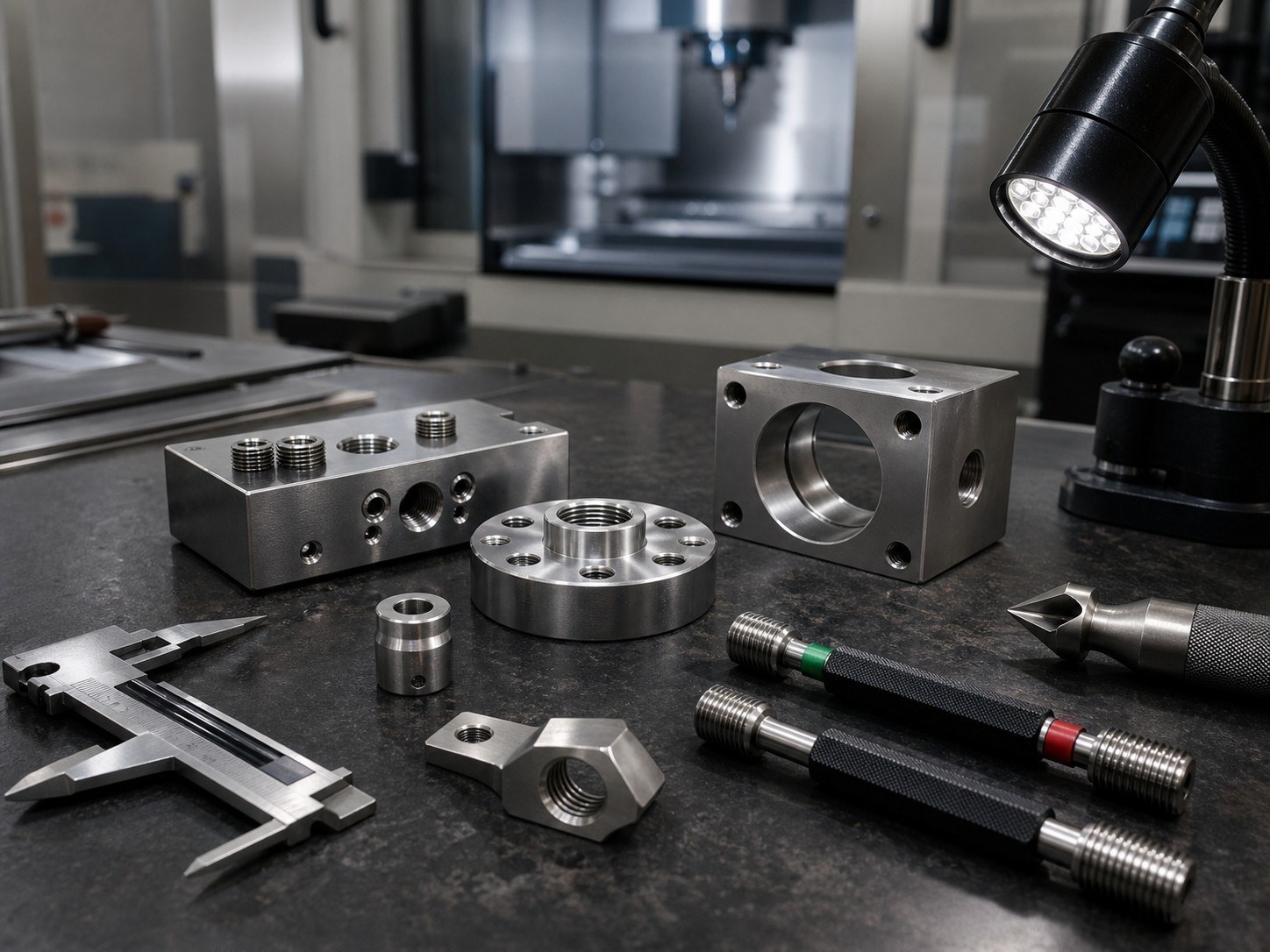

Como inspeccionar roscas internas en piezas mecanizadas de bajo volumen

Resumen: En mecanizado de bajo volumen, una rosca no debe aceptarse solo porque un tornillo entra. El control debe revisar el taladro previo, la longitud util, la posicion del agujero, la direccion del eje, las rebabas y la limpieza antes de la entrega.

Contexto de aplicacion

Las piezas mecanizadas de bajo volumen se usan con frecuencia en automatizacion, utillajes y equipos de precision. Aunque el lote sea pequeno, una rosca defectuosa puede detener el montaje o generar retrabajo.

Las tolerancias dimensionales deben interpretarse desde el plano y su sistema de tolerancias, no desde una sensacion subjetiva de ajuste. [Source: ISO 286-1:2010] Si el agujero roscado participa en posicionamiento o sujecion, tambien importa su relacion con los datums. [Source: ISO 1101:2017]

Riesgos principales

• Un taladro previo incorrecto puede elevar la carga de corte o reducir el enganche de la rosca.

• Los agujeros ciegos pueden retener viruta o no ofrecer longitud util suficiente.

• Las paredes delgadas pueden deformarse durante la sujecion.

• Los cambios frecuentes de pieza aumentan el riesgo de mezclar programas, machos o calibres.

• El desbarbado y los tratamientos posteriores pueden modificar la entrada de la rosca.

Recomendaciones de proceso

Antes de mecanizar, confirme especificacion de rosca, mano, tipo de agujero, longitud efectiva, datum, tratamiento de entrada y pieza de acoplamiento. Vincule taladrado, chaflanado, roscado, limpieza y verificacion como pasos controlados.

Tras la primera pieza, revise enganche, longitud util, relacion con caracteristicas vecinas y limpieza. Repita controles criticos despues de cambios de herramienta, cambios de programa o paradas anormales.

Compromiso de servicio

OEMACH trabaja con revision de plano, aclaracion de dudas, preparacion de proceso, confirmacion de primera pieza, mecanizado de lote, limpieza, proteccion y revision final. Los compromisos se limitan al plano, cantidad y condiciones de entrega confirmadas.

FAQ

Q1: Que el tornillo entre es suficiente?

No. Tambien deben considerarse especificacion, longitud de enganche, posicion, orientacion, rebabas y condiciones reales de montaje.

Q2: La profundidad de un agujero ciego equivale a longitud efectiva?

No siempre. La punta de broca, el espacio para viruta y las primeras vueltas incompletas deben considerarse.

Q3: Todas las roscas necesitan el mismo metodo de inspeccion?

No necesariamente. El metodo puede basarse en riesgo, pero las roscas criticas de montaje deben tener una verificacion definida.
