CNC-Bearbeitung von Aluminiumgehäusen für optische Module

Praxisleitfaden zur CNC-Bearbeitung von Aluminiumgehäusen für optische Module: EMV-Schirmung, Wärmeflächen, Dünnwände, Bohrungen und Eloxal.

CNC-Bearbeitung von Aluminiumgehäusen für optische Module

Ein Aluminiumgehäuse für ein optisches Modul ist nicht nur eine kleine gefräste Box. In Telekommunikationsgeräten kann es gleichzeitig EMV-Schirmung, Erdung, Wärmeübertragung, Steckerausrichtung und saubere Montage unterstützen.

Die Schwierigkeit liegt in widersprüchlichen Anforderungen. Das Teil soll leicht und kompakt sein, aber die Schirmkontaktfläche muss stabil bleiben. Dünne Wände sparen Gewicht, verformen sich aber leichter. Eloxieren verbessert Optik und Korrosionsschutz, kann jedoch Maße verändern und dort die Leitfähigkeit verringern, wo elektrischer Kontakt nötig ist.

Für Einkäufer zählt daher nicht nur, ob ein Lieferant die Form fräsen kann. Entscheidend ist, ob Schirmflächen, Wärmeflächen, Passbohrungen, Dünnwandbereiche und Maskierung der Oberfläche in einen kontrollierten CNC- und Prüfplan getrennt werden.

CNC-Bearbeitung eines Aluminium-Schirmgehäuses für optische Module
Gehäuse für optische Module erfordern Kontrolle von Kavitäten, Schirmstufen, Bohrungen und Funktionsflächen.

Welche Merkmale besonders wichtig sind

Gehäuse für optische Module sind meist klein, enthalten aber viele Funktionsmerkmale. Ein kleiner Fehler an einer Schirmstufe, einem Gewindeboss oder einer Bezugsbohrung kann mehr Probleme verursachen als ein sichtbarer Außenmaßfehler.

Merkmal Was zu kontrollieren ist Warum es wichtig ist
Schirmkontaktfläche Ebenheit, Werkzeugspuren, Grate, Maskierung oder Leitfähigkeit nach Finish Sichert stabile EMV-Schirmung und Erdung
Wärmeübertragungsfläche Ebenheit, Parallelität, Oberfläche und Sauberkeit Verbessert Kontakt zu Wärmeleitpad, Deckel oder Kühlkörper
Dünnwandige Kavität Wandstärke, Spannungsabbau und Spannunterstützung Reduziert Verzug und Montageabweichung
Steckeröffnung Position, Kantenqualität und Eckenradius Hält optische oder elektrische Schnittstelle ausgerichtet
Gewinde und Passbohrungen Bohrungsposition, Rechtwinkligkeit und Gratkontrolle Verhindert schwergängige Montage und Schraubenschäden
Eloxierte oder leitfähige Bereiche Schichtdicke, Maskierlinie und Endmaß Verhindert, dass Beschichtung Passung oder Kontakt stört

Wie die Schirmkavität stabiler bearbeitet wird

Bei Schirmkavitäten ist eine glänzende Oberfläche nicht das eigentliche Ziel. Wichtig ist eine wiederholbare leitfähige Kontaktfläche mit kontrollierten Graten, Kanten und Beschichtungsstrategie. Wenn ein lokaler Bereich leitfähig bleiben muss, sollte die Zeichnung definieren, ob vor dem Eloxieren maskiert, nach dem Eloxieren nachbearbeitet oder ein anderes leitfähiges Finish verwendet wird.

Ein stabiler Prozess beginnt oft mit Schruppen, bei Bedarf Spannungsabbau, Vorschlichten der Kavitäten, Endbearbeitung der Kontaktflächen und kontrolliertem Entgraten. Bei kleinen Dünnwandgehäusen können Spanndruck und Werkzeugwegfolge die Endform ebenso stark beeinflussen wie der Fräser selbst.

Prozesspunkt Empfohlene Kontrolle Nutzen für den Einkäufer
Rohmaterial Legierung, Faserrichtung und Bearbeitungszugabe bestätigen Reduziert verdecktes Verzugsrisiko
Schruppen Gleichmäßige Schlichtzugabe an Kavitätswänden lassen Verhindert einseitiges Ziehen des Gehäuses
Funktionsflächen Schirm- und Wärmeflächen nach Hauptspannungsabbau fertigen Hält Kontaktflächen stabil
Entgraten Kontrollierte Kanten an Kontakt- und Steckerzonen Entfernt Grate ohne Kontaktlänge zu beschädigen
Eloxalplan Maskierung, Stopfen, Aufhängemarken und Schichtdicke definieren Schützt Endmaße und Leitfähigkeit
Reinigung und Verpackung Späne, Öl, Flecken und Kratzer kontrollieren Verbessert Zuverlässigkeit bei Modulmontage

Was der Prüfbericht zeigen sollte

Für Aluminiumgehäuse in der Telekommunikation reicht ein Bericht über Außenmaße nicht aus. Einkäufer sollten die Merkmale prüfen, die Schirmung, Wärmeübertragung und Montage direkt beeinflussen. Kritische Maße können abgestuft werden, zum Beispiel von engen Funktionsmaßen wie ±0,005 mm bis zu allgemeinen Gehäusemaßen wie ±0,02 mm oder größer, je nach Zeichnung.

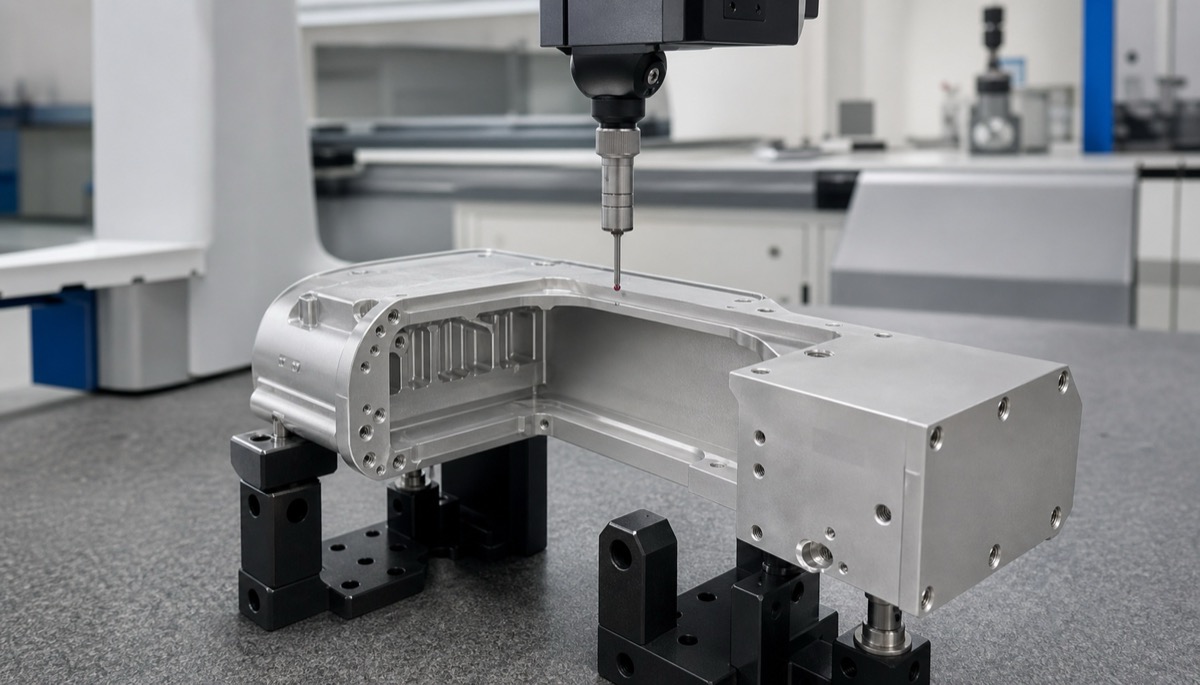

KMG-Prüfung eines Aluminiumgehäuses für optische Module mit kritischen Bohrungen
Die Prüfung sollte Schirmflächen, Wärmeflächen und Bohrungspositionen betrachten, nicht nur Außenmaße.
Prüfpunkt Fokus des Einkäufers Grund
Höhe der Schirmstufe Istwert und Toleranz vom Montagebezug Steuert Kontaktkompression und Kontinuität
Ebenheit der Wärmefläche Ebenheit, Parallelität und Oberflächenanforderung Beeinflusst Wärmeleitkontakt und Wärmepfad
Bohrungsposition KMG-Bericht für Montage- und Passbohrungen Verhindert Modulversatz
Gewindequalität Gut/Ausschuss-Lehre, Tiefe und Eintrittsgrat Verhindert Fressen oder lose Montage
Dünnwandverzug Wandstärke und Kavitätsbreite nach Finish Bestätigt, dass sich das Gehäuse nicht geöffnet hat
Maße nach Oberfläche Prüfung nach Eloxieren oder leitfähigem Finish Bestätigt, dass die Schicht die Passung nicht verändert hat

Wie OEMach diese Teile behandelt

Bei Gehäusen für optische Module und Telekommunikation behandelt OEMach Schirmkontaktflächen, Wärmeflächen, Passbohrungen, dünnwandige Kavitäten und Eloxalanforderungen als getrennte Risikopunkte in der DFM-Prüfung.

Vor der Bearbeitung prüft das Team, welche Bereiche leitfähig bleiben müssen, welche Flächen Ebenheit benötigen, welche Bohrungen die Montageposition definieren und welche Merkmale sich nach der Oberfläche verändern können. So wird das Risiko in die Erstmusterphase verlegt, statt erst bei der Modulmontage aufzutreten.

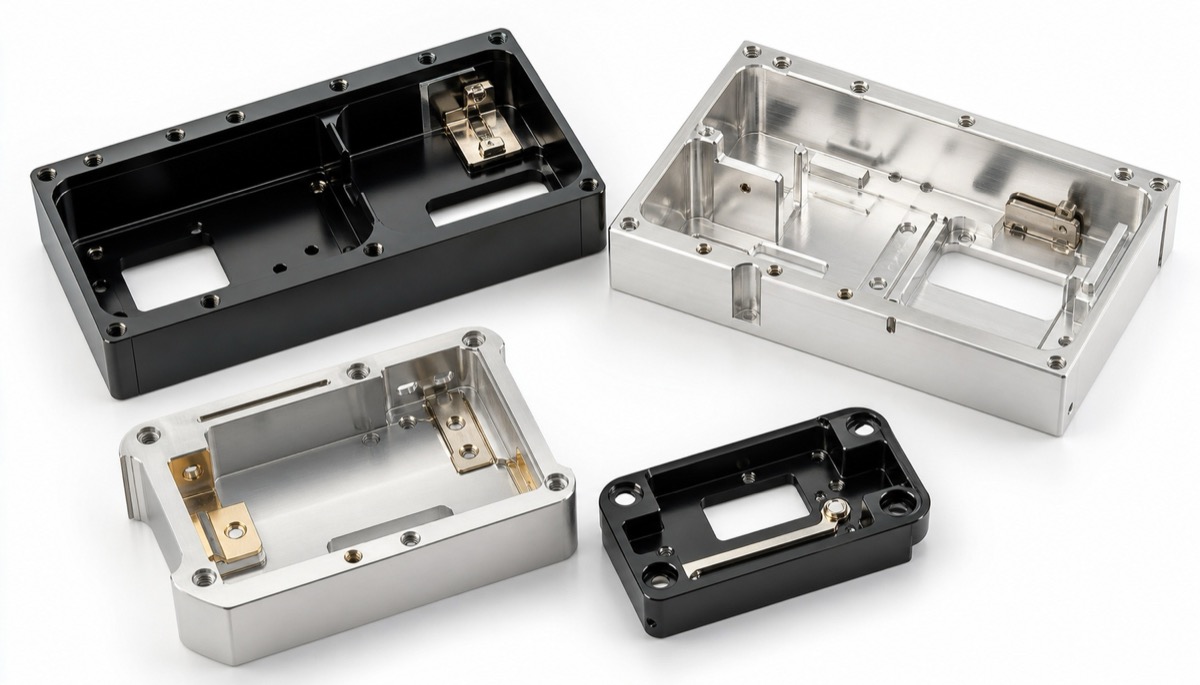

Fertige Aluminium-Schirmgehäuse mit leitfähigen Kontaktbereichen und gefrästen Kavitäten
Die Oberfläche muss zusammen mit leitfähigen Bereichen, Schichtdicke und Endpassung geplant werden.

RFQ-Checkliste für Einkäufer

Frage Warum sie hilft
Welche Flächen sind Schirm- oder Erdungskontakte? Der Lieferant kann Maskierung, Finish und Entgraten planen
Welche Fläche ist die thermische Schnittstelle? Ebenheit und Oberfläche können passend geprüft werden
Sind bestimmte Bohrungen Bezüge statt normale Schraublöcher? Die Position wird vom richtigen Datum kontrolliert
Welche Eloxalschichtdicke und Farbe sind gefordert? Endmaß und Optik werden gemeinsam geplant
Können leitfähige Bereiche maskiert oder nachbearbeitet werden? Verhindert, dass Beschichtung elektrischen Kontakt blockiert
Sind KMG-Daten für Erstmuster nötig? Bestätigt den Prozess vor Kleinserie

FAQ

Warum braucht ein Gehäuse für optische Module schirmungsorientierte Bearbeitung?

Das Gehäuse kann Strukturteil und EMV-Schirm- oder Erdungspfad sein. Werkzeugspuren, Grate, Beschichtung oder Druckstellen an Kontaktflächen können die elektrische Stabilität beeinflussen.

Welche Aluminiumlegierungen sind üblich?

Aluminium 6061 und 7075 werden häufig verwendet. Die Wahl hängt von Festigkeit, Wärmeleistung, Oberfläche, Kosten und Bearbeitungsstabilität ab.

Beeinflusst Eloxieren die Schirmkontaktflächen?

Ja. Eloxalschicht ist meist nicht ideal für leitfähigen Kontakt. Wenn ein Bereich leitfähig bleiben muss, sollten Maskierung, Schichtentfernung oder leitfähiges Finish vor Produktion definiert werden.

Brauchen diese Gehäuse KMG-Prüfung?

Kritische Bohrungen, Schirmstufen, Wärmeflächen und Dünnwandkavitäten sollten mit KMG oder Sonderlehren geprüft werden, wenn sie Montage oder Funktion beeinflussen.

Welche Daten gehören in die Anfrage?

STEP, 2D-Zeichnung mit Toleranzen, Oberflächenanforderungen, Hinweise zu leitfähigen Bereichen, Prüfanforderung und geplante Menge.

Zusammenfassung

Der Kern der CNC-Bearbeitung von Aluminiumgehäusen für optische Module ist die gemeinsame Kontrolle von leitfähigen Kontaktflächen, Dünnwandverzug, Bohrungspositionen, Wärmeflächen, Eloxal und Sauberkeit. Wer diese Details früh prüft, erhält ein zuverlässiges Telekommunikationsgehäuse statt nur ein geformtes Aluminiumteil.
