Una carcasa de aluminio para módulo óptico no es solo una caja pequeña fresada. En equipos de telecomunicaciones puede cumplir funciones de blindaje EMI, puesta a tierra, transferencia térmica, alineación de conectores y montaje limpio al mismo tiempo.
Lo difícil es que estos requisitos suelen entrar en conflicto. La pieza debe ser ligera y compacta, pero la superficie de contacto de blindaje debe ser estable. Las paredes finas reducen peso, pero se deforman con más facilidad. El anodizado mejora apariencia y protección, pero puede cambiar dimensiones y reducir conductividad donde se necesita contacto eléctrico.
Para el comprador, la cuestión no es solo si el proveedor puede mecanizar la forma. Es si puede separar caras de blindaje, caras térmicas, agujeros de referencia, zonas de pared fina y máscaras de tratamiento superficial en un plan CNC e inspección controlado.
Qué características son más críticas
Las carcasas de módulos ópticos suelen ser pequeñas, pero concentran muchas funciones. Una desviación en un escalón de blindaje, un boss roscado o un agujero de datum puede causar más problemas que una dimensión exterior visible.
| Característica | Qué controlar | Por qué importa |
|---|---|---|
| Superficie de contacto de blindaje | Planitud, marcas de herramienta, rebabas, máscara o conductividad final | Mantiene blindaje EMI y puesta a tierra estables |
| Cara de transferencia térmica | Planitud, paralelismo, acabado y limpieza | Mejora el contacto con pad térmico, tapa o disipador |
| Cavidad de pared fina | Espesor, alivio de tensión y apoyo de sujeción | Reduce deformación y desajuste de montaje |
| Abertura de conector | Posición, borde y radio de esquina | Mantiene alineada la interfaz óptica o eléctrica |
| Roscas y agujeros de localización | Posición, perpendicularidad y rebabas | Evita montaje duro y daño de tornillos |
| Zonas anodizadas o conductoras | Espesor de capa, línea de máscara y dimensión final | Evita que el recubrimiento afecte ajuste o contacto |

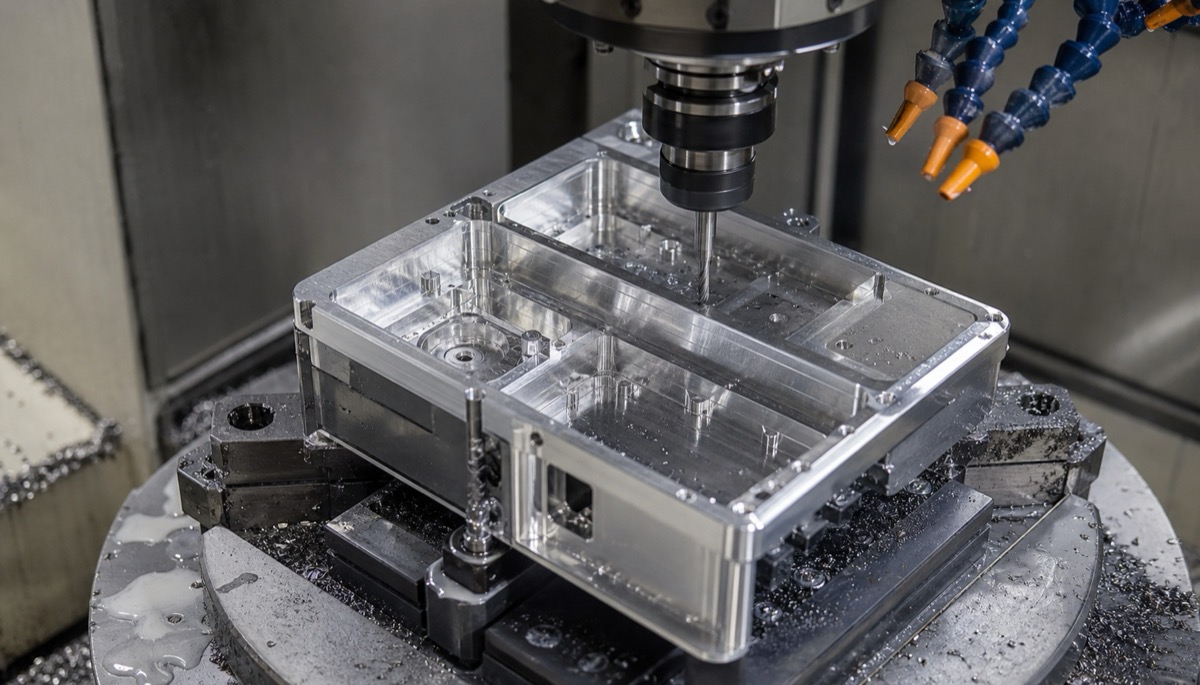

Cómo mecanizar la cavidad de blindaje con más estabilidad

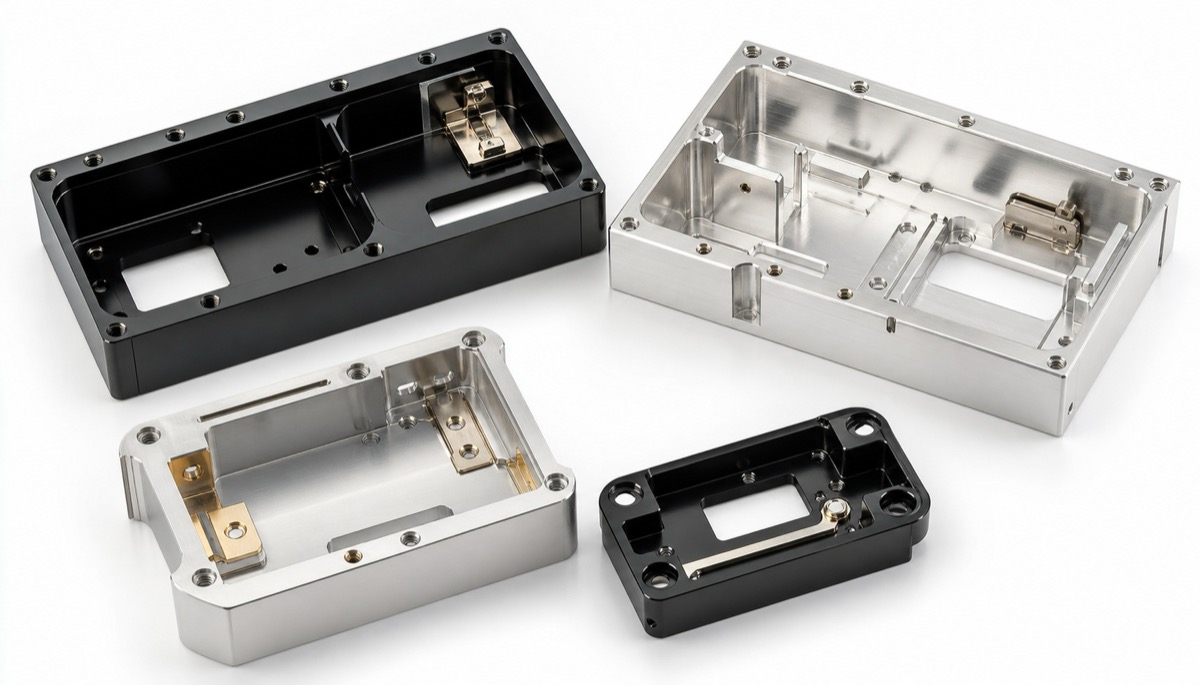

En cavidades de blindaje, el objetivo principal no es obtener una superficie brillante. Lo importante es una superficie conductora repetible, con rebabas, aristas y estrategia de recubrimiento controladas. Si una zona debe mantenerse conductora, el plano debe definir si se enmascara antes de anodizar, se mecaniza después o recibe otro acabado conductor.
Un proceso estable suele incluir desbaste, alivio de tensiones si es necesario, semiacabado de cavidades, acabado de caras de contacto y desbarbado controlado. En carcasas pequeñas de pared fina, la presión de sujeción y la secuencia de herramienta pueden cambiar la forma final tanto como la propia herramienta.
| Punto de proceso | Control recomendado | Beneficio para el comprador |
|---|---|---|
| Preparación del material | Confirmar aleación, dirección de grano y sobremetal | Reduce riesgo de deformación oculta |
| Desbaste | Dejar sobremetal uniforme alrededor de paredes | Evita tirar de un lado de la carcasa |
| Caras funcionales | Acabar blindaje y caras térmicas tras liberar tensión | Mantiene superficies de contacto estables |
| Desbarbado | Arista controlada cerca de contacto y conectores | Quita rebabas sin dañar longitud de contacto |
| Plan de anodizado | Definir máscaras, tapones, marcas de colgado y espesor | Protege dimensiones finales y conductividad |
| Limpieza y embalaje | Controlar virutas, aceite, manchas y rayas | Mejora confiabilidad en montaje del módulo |

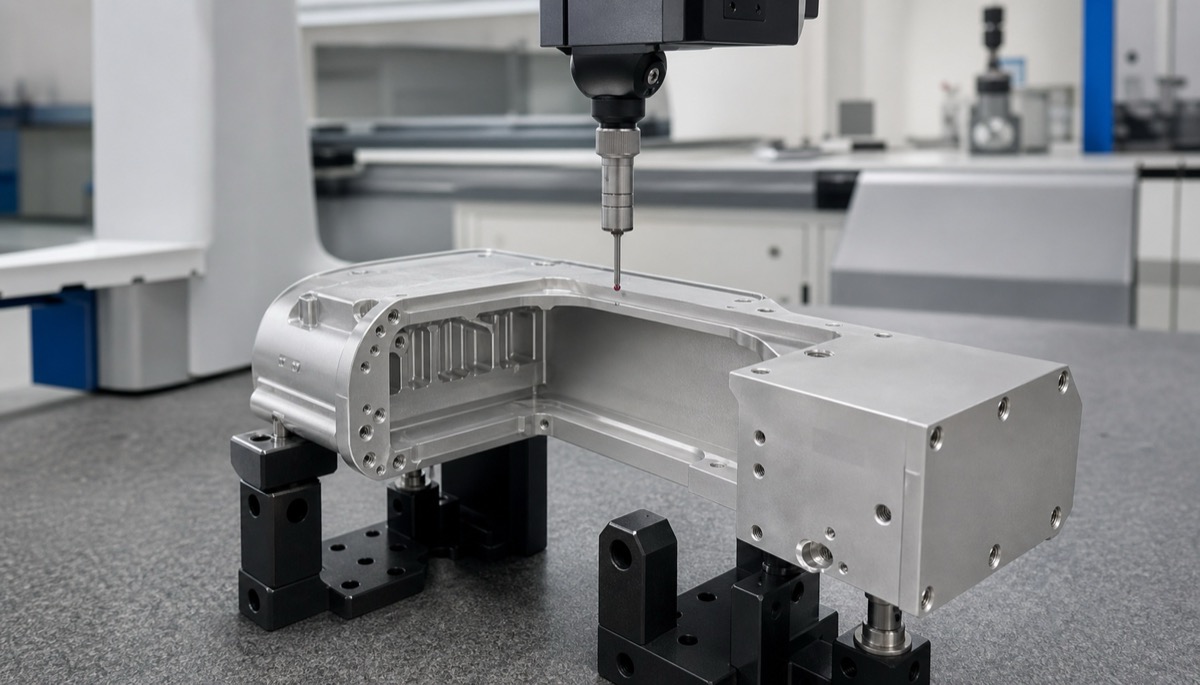

Qué debe mostrar el informe de inspección
Para carcasas de aluminio de telecomunicaciones, no basta con un informe de dimensiones exteriores. El comprador debe revisar las características que afectan blindaje, transferencia térmica y montaje. Las dimensiones críticas pueden clasificarse desde tolerancias ajustadas como ±0,005 mm hasta dimensiones generales como ±0,02 mm o más, según el plano.
| Ítem de inspección | Foco del comprador | Razón |
|---|---|---|
| Altura del escalón de blindaje | Valor real y tolerancia desde datum de montaje | Controla compresión y continuidad de contacto |
| Planitud de cara térmica | Planitud, paralelismo y acabado requerido | Afecta contacto térmico y ruta de calor |
| Posición de agujeros | Informe CMM de agujeros de montaje y localización | Evita desalineación del módulo |
| Calidad de rosca | Calibre pasa/no pasa, profundidad y rebaba de entrada | Evita gripado o montaje flojo |
| Deformación de pared fina | Espesor y ancho de cavidad después del acabado | Confirma que la carcasa no se abrió |
| Dimensiones tras acabado | Revisión después de anodizado o acabado conductor | Confirma que la capa no cambió el ajuste |
Cómo trabaja OEMach este tipo de piezas
Para carcasas de módulos ópticos y telecomunicaciones, OEMach trata caras de contacto de blindaje, caras térmicas, agujeros de localización, cavidades de pared fina y requisitos de anodizado como riesgos separados durante la revisión DFM.
Antes de mecanizar, el equipo revisa qué zonas deben conservar conductividad, qué caras requieren planitud, qué agujeros definen montaje y qué características pueden moverse tras el tratamiento superficial. Así el riesgo se controla en la primera muestra, no durante el montaje del módulo.
Checklist RFQ para compradores
| Pregunta | Por qué ayuda |
|---|---|
| ¿Qué superficies son de blindaje o puesta a tierra? | Permite planificar máscara, acabado y desbarbado |
| ¿Cuál es la interfaz térmica? | La planitud y el acabado se inspeccionan correctamente |
| ¿Algún agujero es datum y no solo agujero de tornillo? | La posición se controla desde el datum correcto |
| ¿Qué espesor y color de anodizado se requieren? | Dimensión final y apariencia se planifican juntas |
| ¿Las zonas conductoras se enmascaran o mecanizan después? | Evita que el recubrimiento bloquee contacto eléctrico |
| ¿Se requieren datos CMM de primera pieza? | Confirma el proceso antes de la producción de bajo volumen |
FAQ
¿Por qué una carcasa de módulo óptico necesita mecanizado enfocado en blindaje?
Porque puede ser pieza estructural y camino de blindaje EMI o tierra. Marcas, rebabas, recubrimiento o golpes en zonas de contacto pueden afectar la estabilidad eléctrica.
¿Qué aleaciones de aluminio se usan?
Aluminio 6061 y 7075 son opciones comunes. La selección depende de resistencia, disipación térmica, tratamiento superficial, coste y estabilidad de mecanizado.
¿El anodizado afecta las zonas de contacto de blindaje?
Sí. La película anodizada normalmente no es ideal para contacto conductor. Si se necesita una zona conductora, debe definirse máscara, eliminación de película o acabado conductor antes de producir.
¿Estas carcasas necesitan inspección CMM?
Los agujeros críticos, escalones de blindaje, caras térmicas y cavidades de pared fina deben revisarse con CMM o calibres dedicados cuando afectan montaje o función.
¿Qué archivos conviene enviar para cotizar?
STEP, plano 2D con tolerancias, requisitos de tratamiento superficial, notas de zonas conductoras, inspección requerida y cantidad esperada.
Resumen
El núcleo del mecanizado de carcasas de aluminio para módulos ópticos es coordinar superficies conductoras, deformación de paredes finas, posiciones de agujeros, caras térmicas, anodizado y limpieza. Revisar estos detalles temprano ayuda a fabricar una envolvente de telecomunicaciones fiable, no solo una pieza de aluminio con forma.
