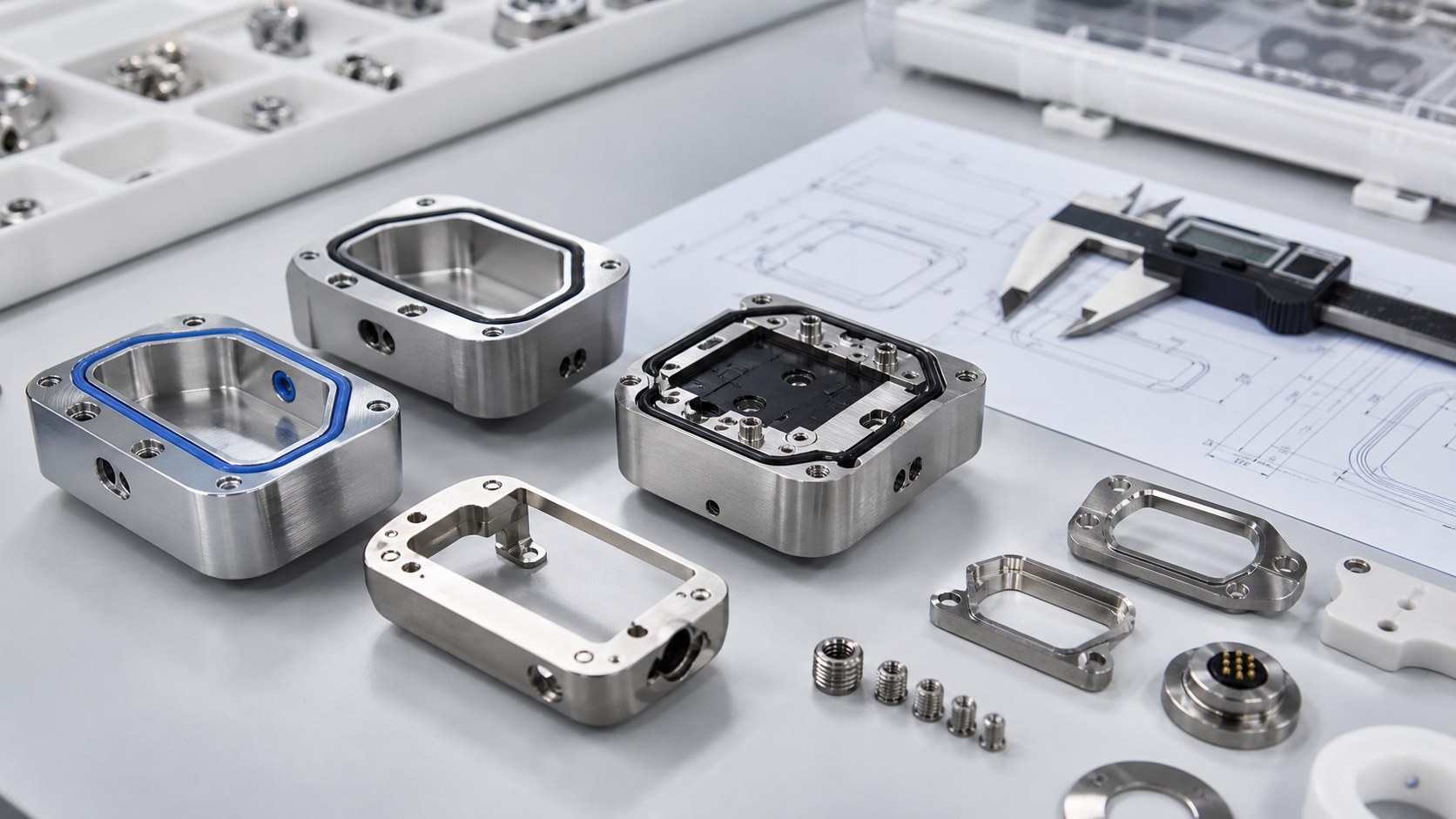

Tragbare Medizingeräte kombinieren Elektronik, Sensoren, Batterien, Dichtungen und mechanische Schnittstellen auf engem Raum. CNC-Bearbeitung hilft bei der Validierung von Aluminiumgehäusen, Sensorhalterungen aus Edelstahl und Prototypabdeckungen, bevor Werkzeuge gebaut werden. Entscheidend sind Dichtung, Gewindezuverlässigkeit, Oberfläche und Montagewiederholbarkeit.
Kompakte Medizinelektronik braucht funktionale Gehäuse
Ein Wearable-Gehäuse ist mehr als eine Schutzschale. Es positioniert Sensoren, trägt eine Dichtung, hält Miniaturschrauben, schützt Leiterplatten und muss Produktversuche ermöglichen. Die Zeichnung sollte Sensordatums, Dichtungsnut, Schraubbosse, Öffnungen und Kontaktflächen klar angeben.
Für ein Angebot sind STEP-Daten, 2D-Zeichnungen, Werkstoff, Finish, Baugruppenaufbau und Stückzahl hilfreich. Wenn PCB, Membran, Linse oder Kunststoffdeckel passen müssen, sollten diese Referenzen mitgeliefert werden.
Der Werkstoff beeinflusst Gewicht, Abschirmung und Finish
Aluminiumlegierungen sind üblich, weil sie leicht, stabil und gut eloxierbar sind. Edelstahl eignet sich für Sensorhalter, Clips oder Gewindeeinsätze. PEEK oder technische Kunststoffe können für isolierende oder spezielle Versuchsteile genutzt werden.
Die Werkstoffangabe sollte Sorte, Zertifikate, Eloxal oder Passivierung, kosmetische Grenzen und Reinigung nennen. Auch der Einsatz als Passprobe, Validierungsteil oder Pilotserie beeinflusst die Prüftiefe.
Dichtungsnuten und Dichtflächen brauchen Kontrolle
Viele Wearables müssen Schweiß, Reinigungsflüssigkeiten und täglicher Nutzung standhalten. Eine Dichtungsnut benötigt kontrollierte Breite, Tiefe, Radius und Oberfläche, damit die Dichtung gleichmäßig komprimiert wird.

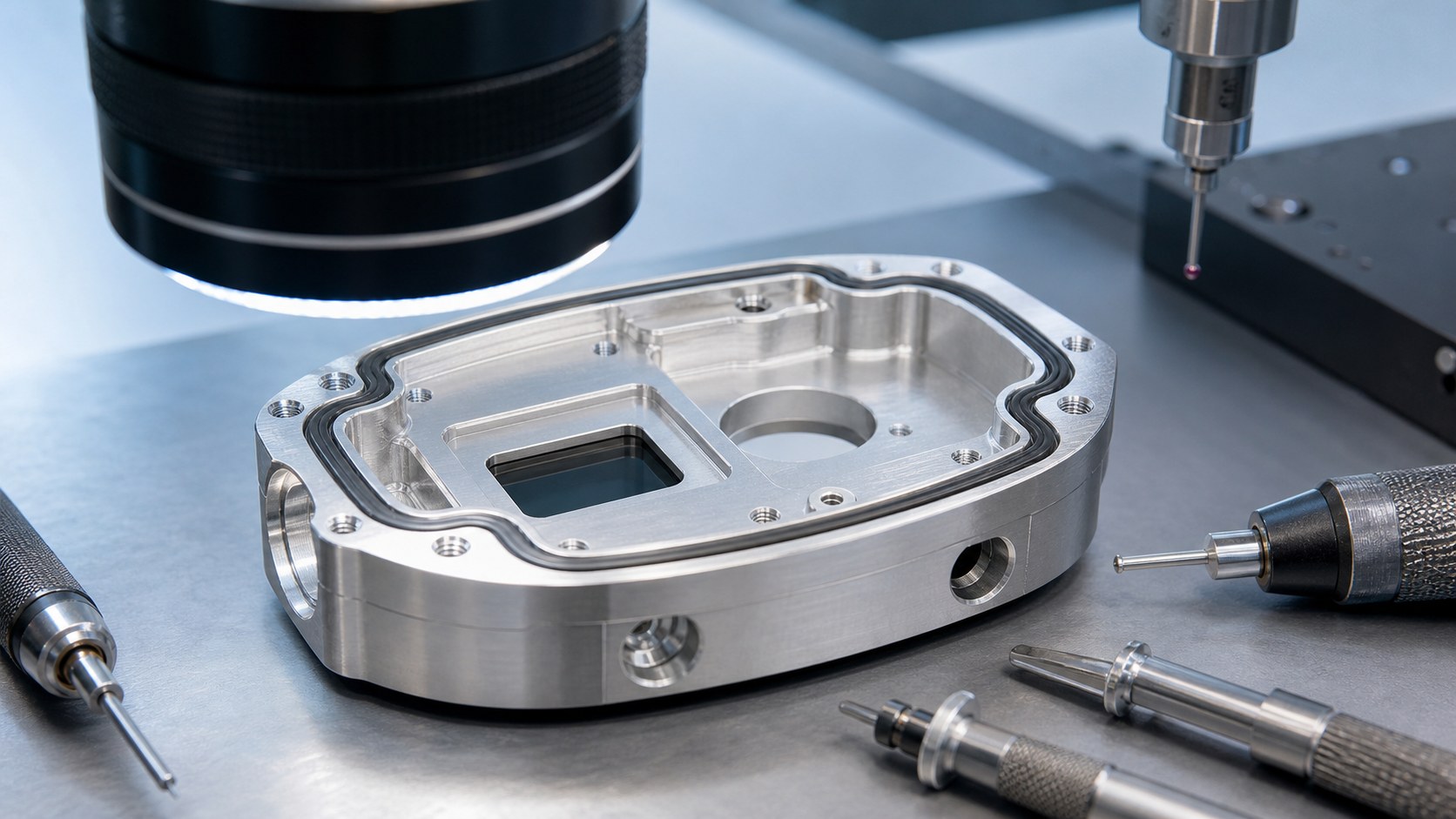

CNC-Programme nutzen kleine Werkzeuge und Schlichtgänge an O-Ring-Pfaden, Sensorfenstern und Deckelflächen. Die Prüfung umfasst Nuttiefe, Ebenheit, optische Eckenkontrolle und Montage mit der echten Dichtung.
Miniaturgewinde sind empfindlich
M1.4-, M1.6-, M2- oder M2.5-Gewinde sind häufig, bieten aber wenig Spielraum für Werkzeugverschleiß, Grate oder Beschichtungsaufbau. Gewindefräsen, Formen oder Schneiden muss zu Werkstoff, Tiefe und Losgröße passen.
Zeichnungen sollten Gewindetiefe, Fase, Drehmomentziel und mögliche Einsätze definieren. Grenzlehren, Mikroskopprüfung und Montagechecks mit Drehmomentschrauber erhöhen die Sicherheit.
Dünne Wände verlangen sorgfältige Spannung

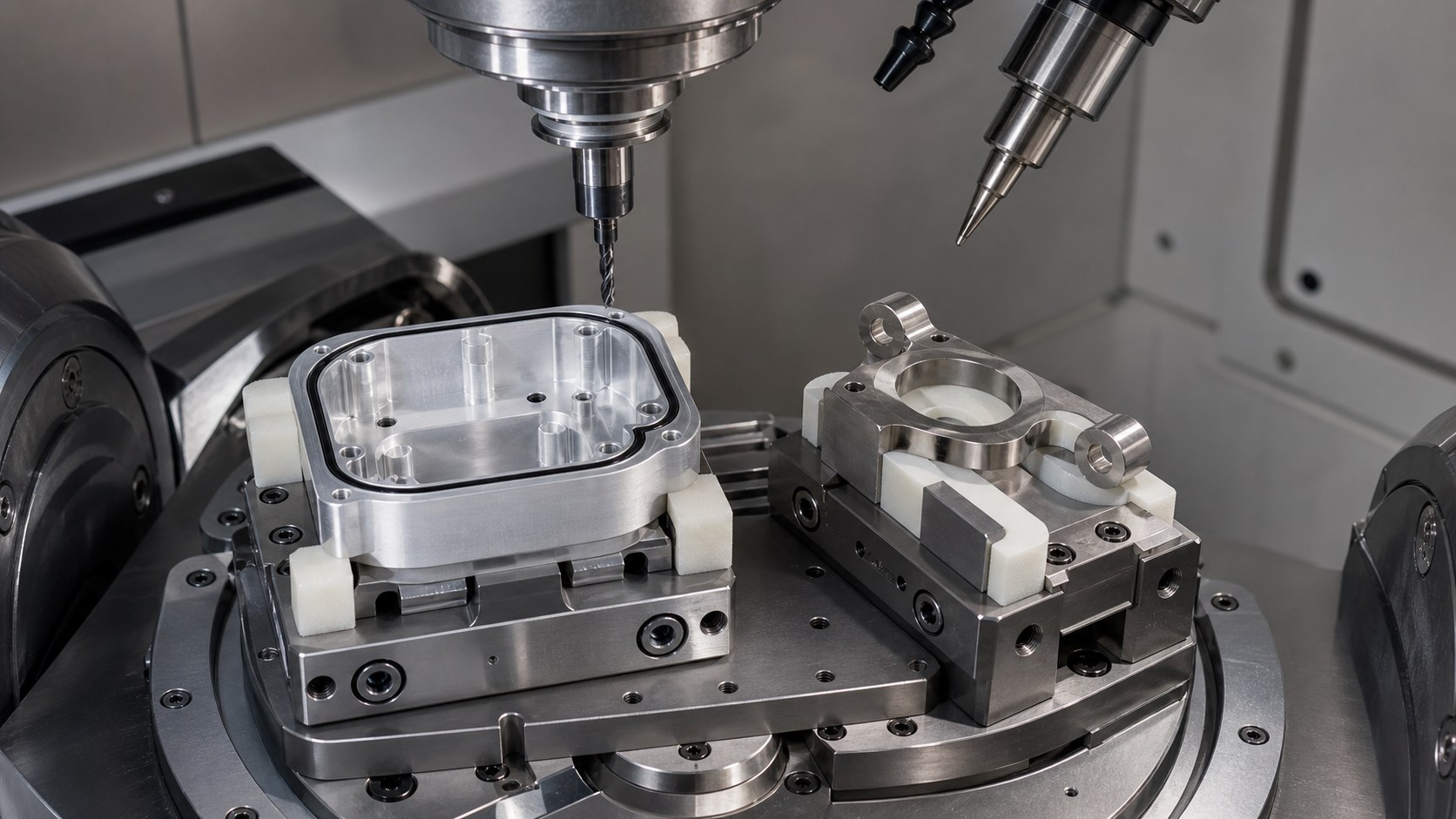

Wearable-Gehäuse enthalten Taschen, Fenster und dünne Wände zur Gewichts- und Größenreduzierung. Ohne passende Spannung können Rattern oder Verzug entstehen. Weiche Backen, verschachtelte Auflagen und 3+2- oder 5-Achs-Zugang helfen, Wandstärken zu halten.
Die Vorrichtung sollte nahe Dichtungsnuten und Schraubbossen stützen, ohne Sichtflächen zu markieren. Ein stabiles Bezugssystem macht die Prüfung nach dem Wenden wiederholbar.
Finish muss Sensor- und Dichtbereiche schützen
Eloxieren, Strahlen, Polieren und Passivieren verbessern Optik und Korrosionsbeständigkeit, können aber Kanten ändern oder Schichtdicke in Gewinden und Nuten aufbauen. Maskierung oder Nachprüfung ist oft nötig.
Gratangaben sollten keine losen Grate, kontrollierten Kantenbruch und geschützte Funktionsflächen fordern. Reinigung verhindert Späne, Strahlmittel und Polierreste in Baugruppen.
Saubere Verpackung sichert Rückverfolgbarkeit

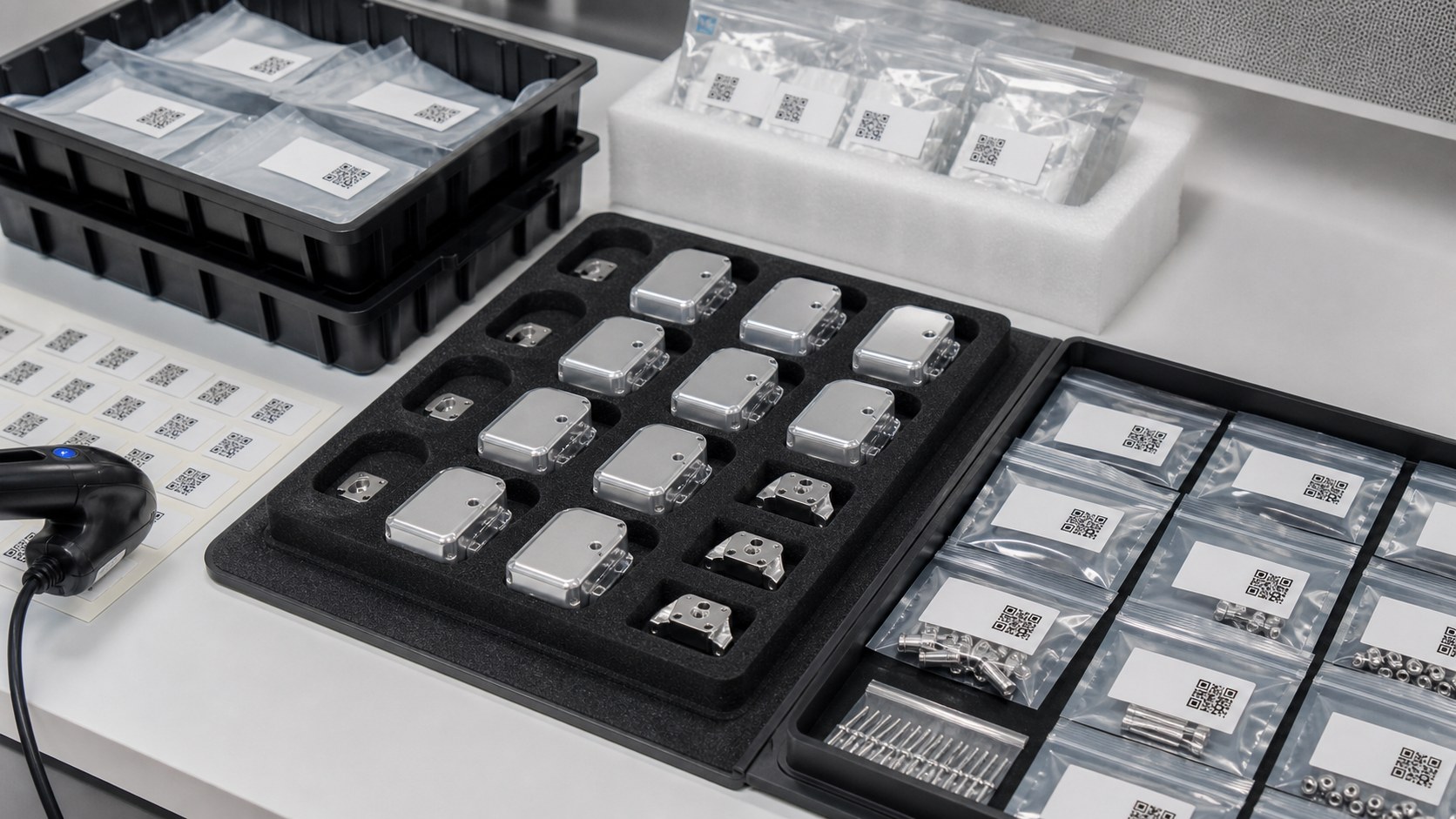

Kleine Gehäuse, Halter, Schrauben und Einsätze können zwischen Revisionen leicht verwechselt werden. Einzelbeutel, Schaumtrays, ESD-Verpackung und Etiketten verbinden Teile mit Zeichnungen, Losen und Prüfberichten.
Die Verpackung sollte Teilenummer, Revision, Werkstoff, Menge und Prüfstatus zeigen. Sie schützt auch kosmetische und dichtende Flächen beim Versand.
FAQ: CNC-Bearbeitung von Gehäusen tragbarer Medizingeräte
Welche Dateien werden für ein Angebot benötigt?
STEP-Daten, 2D-Zeichnungen, Werkstoff, Finish, Dichtungs- und PCB-Referenzen, Gewindeangaben, Sensordatums und Stückzahl.
Welche Werkstoffe sind üblich?
Aluminium für leichte Gehäuse, Edelstahl für Halter und Einsätze sowie PEEK oder technische Kunststoffe für isolierende oder spezielle Testteile.
Wie werden Dichtungsnuten geprüft?
Geprüft werden Breite, Tiefe, Eckradius, Ebenheit der Dichtflächen, Oberfläche und wenn möglich der Sitz mit der echten Dichtung.
Warum sind Miniaturgewinde riskant?
Sie haben kurze Eingriffslängen und reagieren empfindlich auf Grate, Werkzeugverschleiß, Beschichtung und Drehmomentstreuung. Lehren und Montagechecks sind wichtig.
Können dünnwandige Gehäuse präzise gefräst werden?
Ja. Weiche Backen, verschachtelte Auflagen, gestufte Bearbeitung und stabile Bezüge kontrollieren Wände, Fenster und Schraubbosse.
Welche Dokumente können geliefert werden?
Materialzertifikate, Maßberichte, Gewindelehrenprotokolle, Oberflächendaten, Fotos wichtiger Prüfungen und Verpackungsetiketten.
