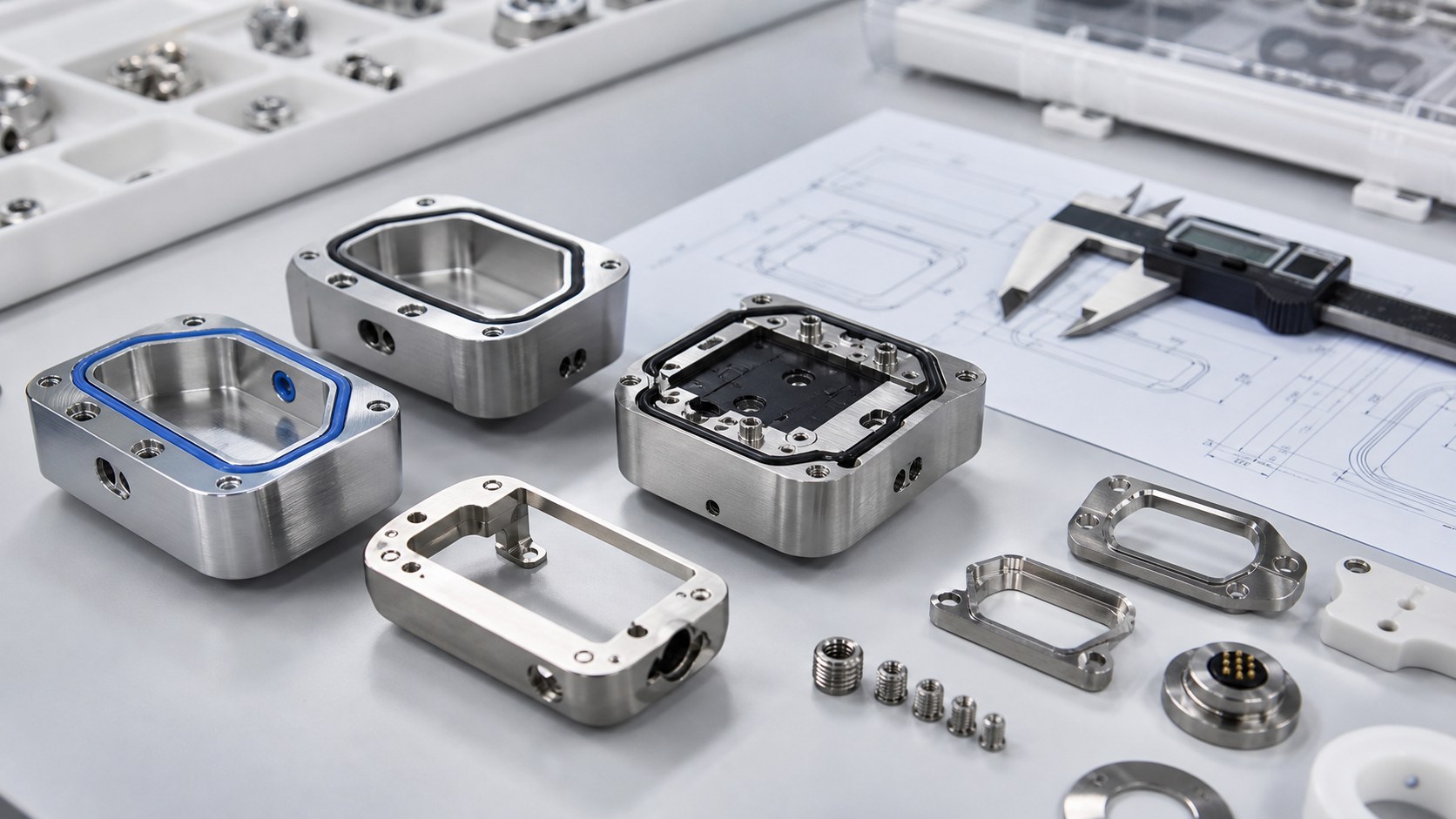

Los dispositivos médicos wearables integran electrónica, sensores, baterías, sellos e interfaces mecánicas en espacios muy compactos. El mecanizado CNC permite validar carcasas de aluminio, soportes de sensores de acero inoxidable y tapas prototipo antes de invertir en utillajes, siempre que el diseño controle sellado, roscas, acabado y repetibilidad de montaje.
La electrónica médica compacta necesita carcasas funcionales
Una carcasa wearable no solo protege el conjunto. Debe posicionar sensores, soportar una junta, alojar tornillos pequeños, proteger la PCB y permitir pruebas cómodas del producto. El plano debe identificar datums de sensor, ranuras de junta, bosses de tornillo, ventanas y superficies de contacto.
Para cotizar conviene enviar STEP, planos 2D, material, acabado, pila de montaje y cantidad. Si la pieza trabaja con PCB, membrana, lente o tapa plástica, esos datos ayudan a revisar ajustes críticos.
El material afecta peso, blindaje y acabado
El aluminio es habitual por su bajo peso, estabilidad y facilidad de anodizado. El acero inoxidable puede usarse en soportes de sensores, clips o insertos roscados. PEEK y otros plásticos técnicos sirven en piezas aislantes o componentes especiales de prueba.
La nota de material debe incluir grado, certificados, anodizado o pasivado, límites cosméticos y limpieza. También importa si la pieza será para ajuste, validación o producción piloto.
Las ranuras de junta requieren control preciso
Muchos wearables deben resistir sudor, limpieza y uso diario. Una ranura de junta necesita ancho, profundidad, radio y acabado controlados para comprimir el sello de forma uniforme.

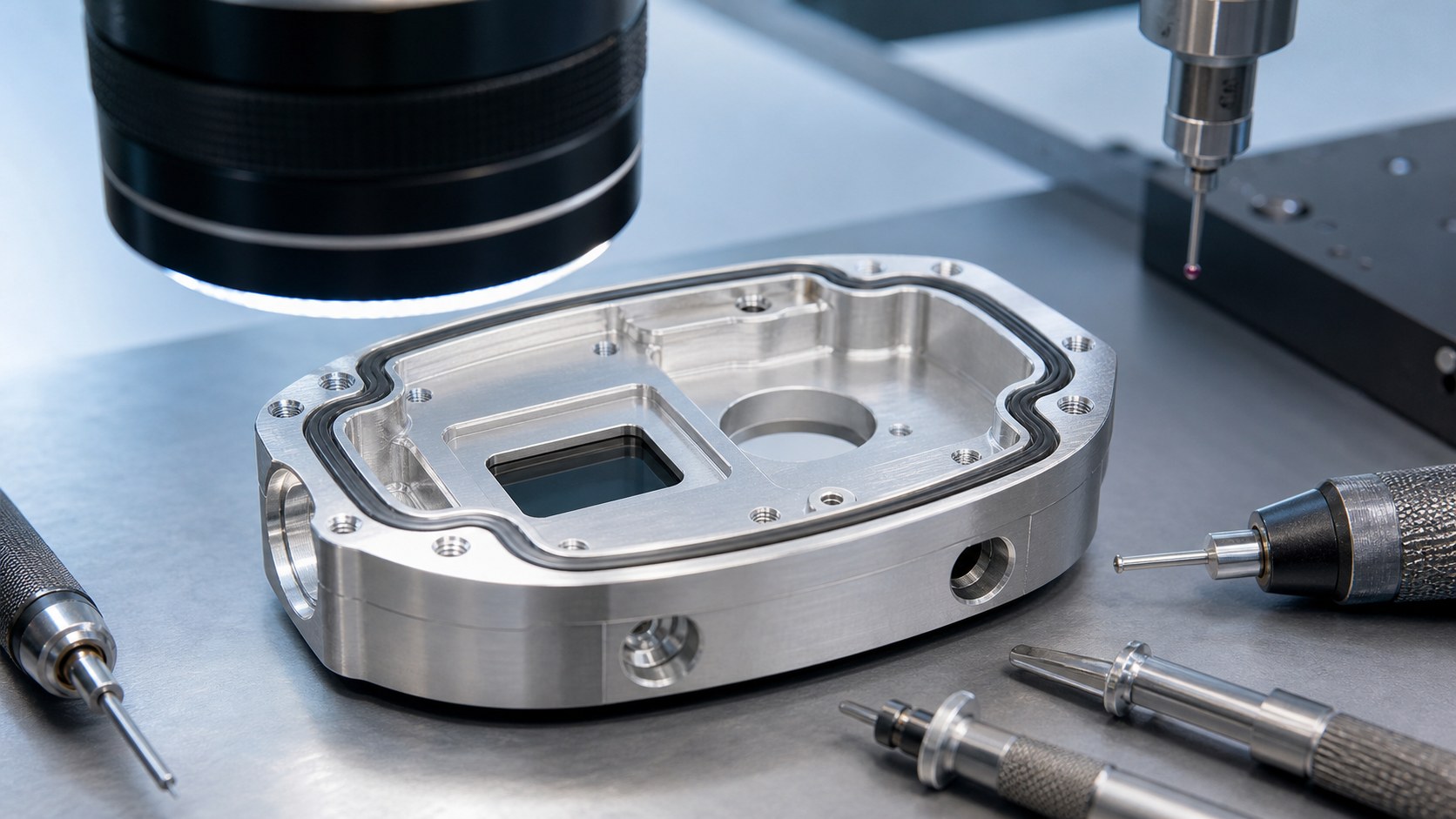

El mecanizado usa herramientas pequeñas y pasadas de acabado alrededor de O-rings, ventanas de sensor y superficies de tapa. La inspección debe revisar profundidad, planitud, calidad de esquina y ajuste con la junta real.
Las roscas miniatura se dañan con facilidad
Roscas M1.4, M1.6, M2 o M2.5 son frecuentes, pero toleran poco desgaste de herramienta, rebaba o acumulación de recubrimiento. Fresado de rosca, conformado o roscado deben elegirse según material, profundidad y volumen.
Los planos deben definir profundidad, chaflán, par objetivo si existe e instalación de insertos. Calibres pasa/no pasa, microscopio y pruebas con destornillador dinamométrico reducen riesgos.
Las paredes delgadas necesitan sujeción cuidadosa

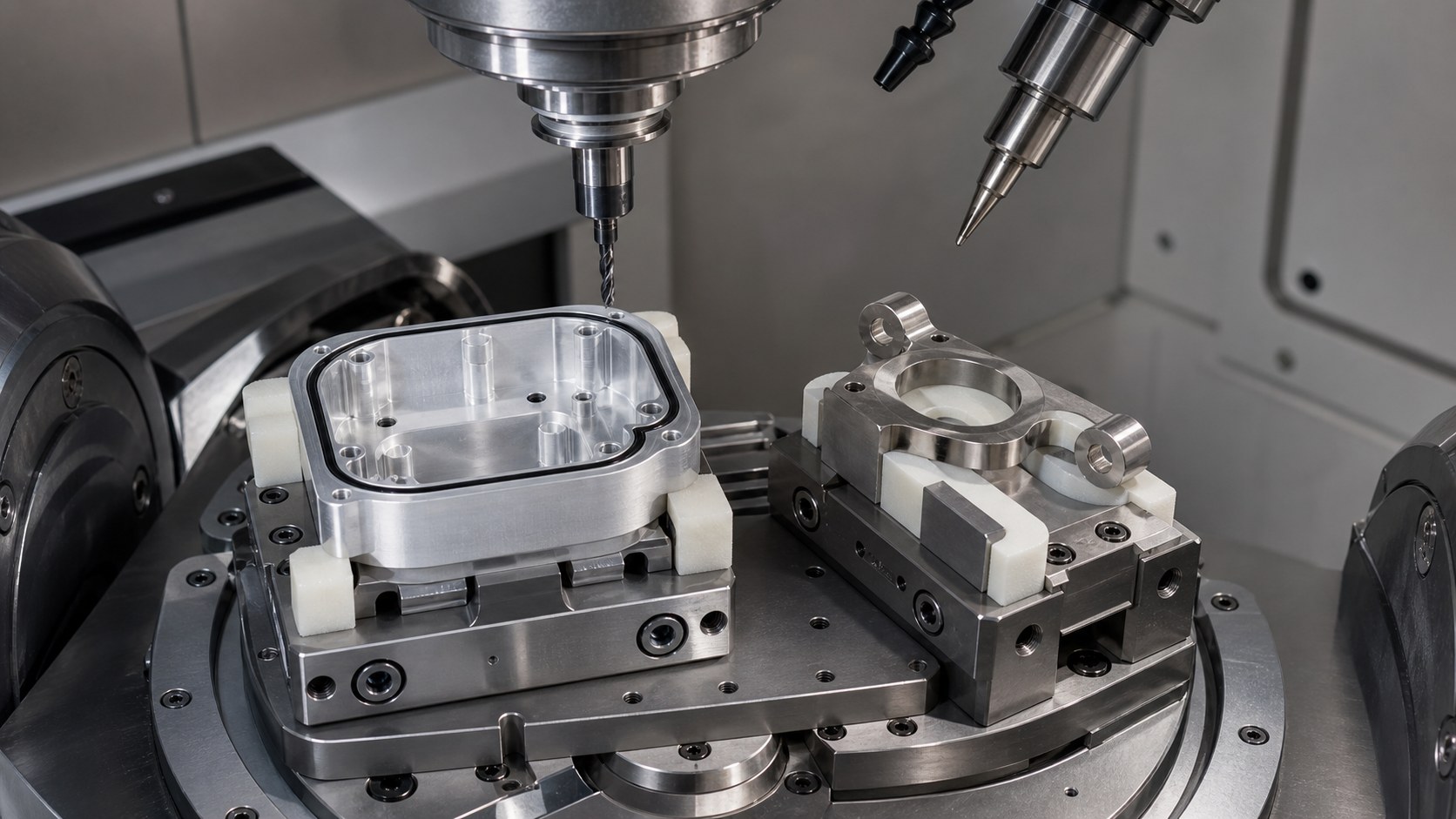

Las carcasas wearables incluyen cavidades, ventanas y paredes finas para reducir tamaño y peso. Pueden vibrar o deformarse si se sujetan como un bloque simple. Mordazas blandas, apoyos anidados y estrategias 3+2 o 5 ejes ayudan a mantener el espesor.
La fijación debe apoyar cerca de ranuras y bosses sin marcar zonas cosméticas. Un datum estable facilita medir la pieza después de mecanizar ambas caras.
El acabado debe proteger sensores y sellos
Anodizado, granallado, pulido y pasivado mejoran apariencia y resistencia, pero pueden cambiar bordes o añadir espesor en roscas y ranuras. Puede ser necesario enmascarar o revisar después del acabado.
Las notas de rebabas deben exigir ausencia de rebabas sueltas, rotura de arista controlada y protección de superficies funcionales. La limpieza evita virutas, abrasivo o residuos en el montaje.
El embalaje limpio mantiene trazabilidad

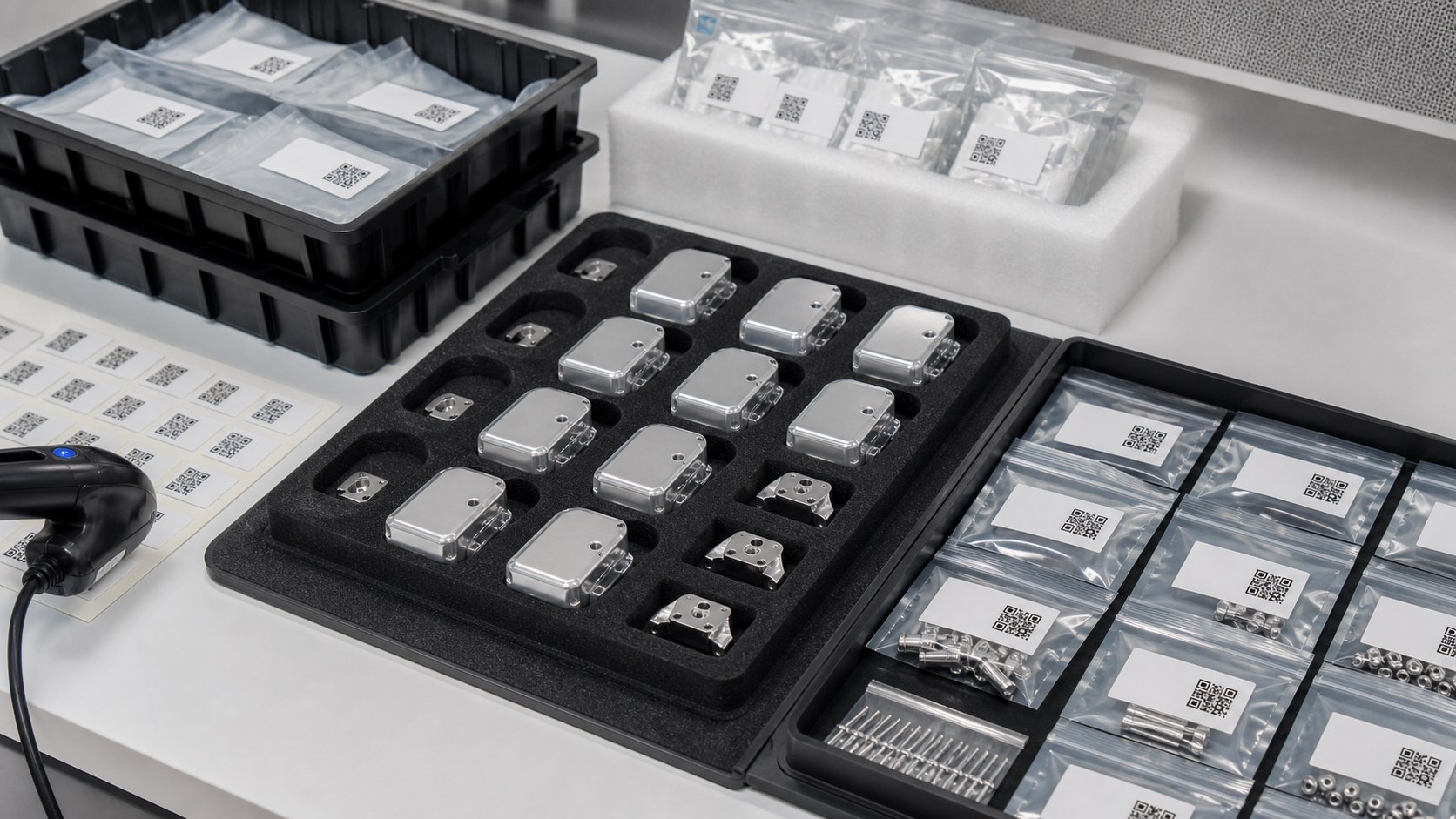

Carcasas, soportes, tornillos e insertos pequeños pueden mezclarse entre revisiones. Bolsas individuales, bandejas de espuma, embalaje antiestático y etiquetas ayudan a relacionar piezas, planos, lotes e informes.
El embalaje debe indicar número de pieza, revisión, material, cantidad y estado de inspección. También protege superficies cosméticas y de sellado durante el envío.
FAQ: mecanizado CNC de carcasas médicas wearables
¿Qué archivos debo enviar para cotizar una carcasa wearable médica?
Envíe STEP, planos 2D, material, acabado, referencias de junta y PCB, roscas, datums de sensor y cantidad esperada.
¿Qué materiales son habituales?
Aluminio para carcasas ligeras, acero inoxidable para soportes e insertos, y PEEK o plásticos técnicos para aislamiento o ensayos especiales.
¿Cómo se inspeccionan las ranuras de junta?
Se revisan ancho, profundidad, radio de esquina, planitud de superficies de sellado, acabado y ajuste con la junta real si está disponible.
¿Por qué son delicadas las roscas miniatura?
Tienen poca longitud de engrane y son sensibles a rebabas, desgaste de herramienta, recubrimientos y variación de par. Los calibres y pruebas de montaje son importantes.
¿Se pueden mecanizar carcasas de pared delgada con precisión?
Sí. Mordazas blandas, apoyos anidados, mecanizado por etapas y datums estables ayudan a controlar paredes, ventanas y bosses.
¿Qué documentos pueden suministrarse?
Certificados de material, informes dimensionales, registros de rosca, datos de acabado, fotos de controles clave y etiquetas de embalaje.
