Roboter-Greiferbacken sind kleine Teile, beeinflussen aber direkt die Pick-and-Place-Stabilität. Sind die Greifflächen nicht parallel, berührt das Werkstück zuerst eine Seite, die Kraft verteilt sich ungleich und der Wiederholfehler steigt.
Ein guter Bearbeitungsplan kontrolliert Greifflächenparallelität, Höhenunterschied gepaarter Backen, Position der Passbohrungen, Ebenheit der Montagefläche, Anti-Rutsch-Struktur und Oberfläche gemeinsam. Der Prüfbericht sollte dasselbe Bezugssystem wie der Endeffektor verwenden.
Was Greifflächenparallelität beeinflusst
| Merkmal | Funktion | Mögliches Problem |
|---|---|---|
| Greifflächenparallelität | Richtet beide Kontaktflächen aus | Eine Seite berührt zuerst, Kraft ist ungleich |
| Backenhöhe | Kontrolliert Mittellinie nach Montage | Pick-Position verschiebt sich |
| Passbohrungsabstand | Verbindet Backe mit Zylinder, Schlitten oder Adapter | Montage klemmt oder wiederholt schlecht |
| Rauheit | Balanciert Reibung und Kratzrisiko | Werkstück rutscht oder bekommt Spuren |
| Anti-Rutsch-Struktur | Kontrolliert lokale Kontaktkraft | Links und rechts greifen unterschiedlich |
| Kantenbruch | Schützt Werkstück und Bediener | Grate beeinflussen Kontakt |
Warum Greiferbacken driften
Viele Greiferprobleme sind keine Einzelfehler. Eine Backe kann die Maßprüfung bestehen und montiert dennoch versagen, weil linke und rechte Backe nicht als Paar gemessen wurden. Dünne Arme, Fenster, Nuten, Riffelungen und mehrere Spannungen ändern die Beziehung zwischen Montagebohrung und Greiffläche.
Oberflächenbehandlung bringt eine weitere Variable. Eloxieren, Harteloxieren oder Strahlen kann Kante, Rauheit und lokale Maße ändern. Kritische Greifflächen und Passbohrungen sollten vor dem Finish definiert werden.
| Risiko | Ursache | Wirkung |
|---|---|---|
| Mehrere Spannungen | Unregelmäßige Geometrie braucht mehrere Richtungen | Bezüge zwischen Fläche und Bohrungen verschieben sich |
| Lange dünne Arme | Geringe Steifigkeit beim Schnitt | Kleine Konizität der Greiffläche |
| Riffelung | Werkzeugverschleiß oder ungleiche Tiefe | Reibung links und rechts unterschiedlich |
| Spiegelteil-Versatz | Linke und rechte Teile getrennt geprüft | Höhen- und Mittellinienfehler wachsen montiert |
| Oberfläche | Schicht oder Strahlen ändert Kanten | Greifmaß und Rauheit ändern sich |
| Überentgraten | Funktionskanten zu stark bearbeitet | Kontaktlinie ändert sich |
Empfohlene Bearbeitungsroute
Der Prozess beginnt mit Montagebezug und echten Greifflächen. Beim Schruppen wird großes Aufmaß entfernt, während Funktionsflächen genügend Aufmaß fürs Schlichten behalten. Vorschlichten erzeugt ähnliches Aufmaß an gepaarten Backen.
Komplexe Backen können von 4-Achs- oder 5-Achs-Bearbeitung profitieren. Dünne Arme oder Leichtbauöffnungen brauchen oft Weichbacken, lokale Stützen, geringe Schnittkraft und finales Schlichten nach dem Entspannen.
| Schritt | Maßnahme | Kontrollziel |
|---|---|---|
| Schruppen | Großes Aufmaß entfernen, gleichmäßig lassen | Verzug reduzieren |
| Bezug | Montagefläche und Hauptbohrungen nutzen | Bearbeitungs- und Montagebezug verbinden |
| Vorschlichten | Paarteile mit ähnlichem Aufmaß vorbereiten | Links-rechts-Konstanz verbessern |
| Greifflächen | Scharfe Werkzeuge und leichte Schnitte | Parallelität und Struktur kontrollieren |
| Bohrungen | Passbohrungen möglichst in stabiler Spannung schlichten | Abstand und Position kontrollieren |
| Prozessprüfung | Flächen, Bohrungen und Paarbezug messen | Montagerisiko vor Serie stoppen |

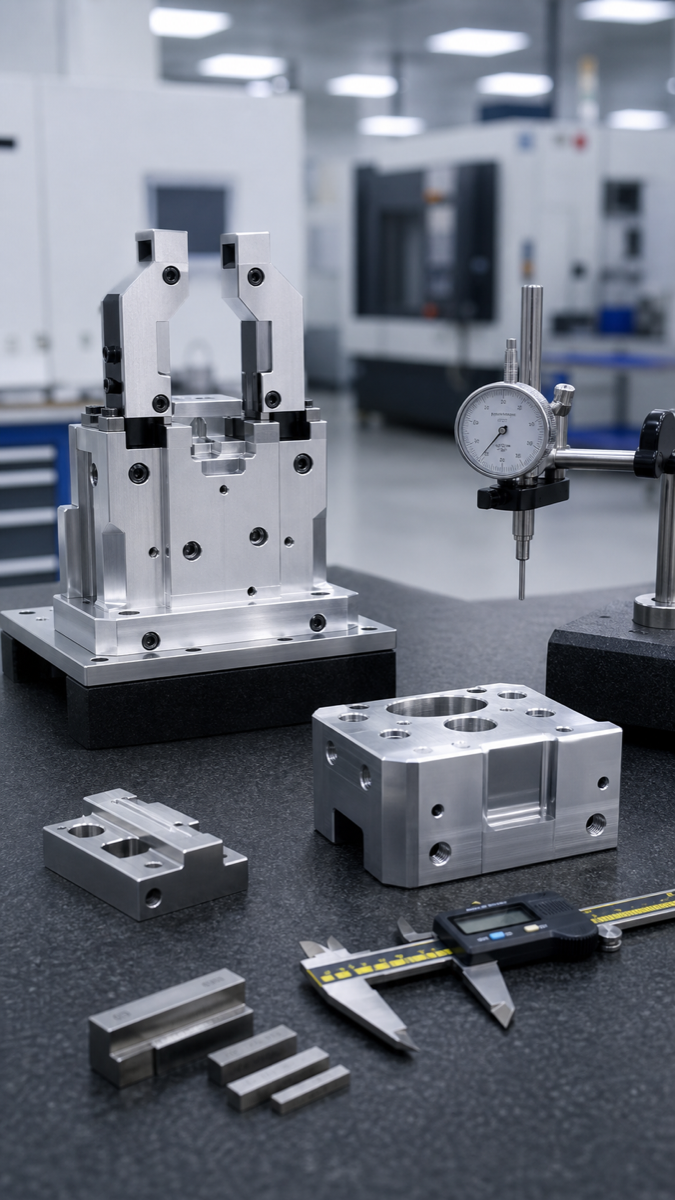

Welche Prüfdaten Käufer anfordern sollten
Ein nützlicher Bericht enthält Greifflächenparallelität, Höhenunterschied des Backenpaars, Passbohrungsposition, Bohrungsabstand, Montageflächenebenheit, Gewindequalität, Rauheit und Nachprüfung nach Oberfläche. Länge, Breite und Höhe reichen für die Abnahme nicht.
| Prüfpunkt | Bewertung | Abnahmeziel |
|---|---|---|
| Parallelität | Zu Montagebezug oder definierter Referenz messen | Stabilen Kontakt bestätigen |
| Paar-Symmetrie | Höhe und Mittellinie nach Paarung prüfen | Pick-Zentrum stabilisieren |
| Passbohrungsposition | KMG von Bezug A/B/C | Wiederholmontage schützen |
| Bohrungsabstand | Lehre oder KMG je nach Toleranz | Schraubenverspannung vermeiden |
| Rauheit oder Struktur | Greifzone separat prüfen | Greifkraft und Werkstückschutz balancieren |
| Nach Oberfläche | Kritische Flächen und Bohrungen prüfen | Schicht darf Funktion nicht ändern |
Material und Oberfläche
Al6061 ist üblich für Prototypen und leichte Greiferbacken. Al7075 kann besser sein, wenn Festigkeit, Steifigkeit und geringes Gewicht wichtiger sind. POM oder PEEK eignen sich bei niedriger Reibung, Isolation oder empfindlichen Werkstücken.
Für harten Kontakt müssen Rauheit und Struktur sorgfältig definiert werden. Eine zu glatte Fläche kann rutschen; aggressive Riffelung kann Spuren hinterlassen. Die Zeichnung sollte Funktionsgreifflächen und einfache Freiräume trennen.
RFQ-Checkliste
| Frage | Warum wichtig |
|---|---|
| Welche Flächen sind echte Greifflächen? | Präzision auf Funktionskontakt fokussieren |
| Werden linke und rechte Backe als Paar geprüft? | Montierte Mittellinie und Höhe kontrollieren |
| Welcher Bezug definiert Parallelität? | Prüfung und Montage ausrichten |
| Ändert die Struktur das Endmaß? | Reibung, Grate und Kontakt kontrollieren |
| Gibt es Prüfung nach Eloxal? | Kritische Maße nach Finish schützen |
| Sind Erstmusterwerte Teile-Nummern zugeordnet? | Rückverfolgbarkeit für Kleinserie sichern |
FAQ
Was wird bei Greiferbacken oft übersehen?
Die Paarbeziehung zwischen linker und rechter Backe. Einzelmaßprüfung reicht nicht, wenn das montierte Zentrum oder die Höhe abweicht.
Welche Parallelität ist sinnvoll?
Das hängt von Werkstückgröße, Greifkraft und Bezug ab. Die Toleranz sollte dem Funktionstest und der Zeichnung folgen.

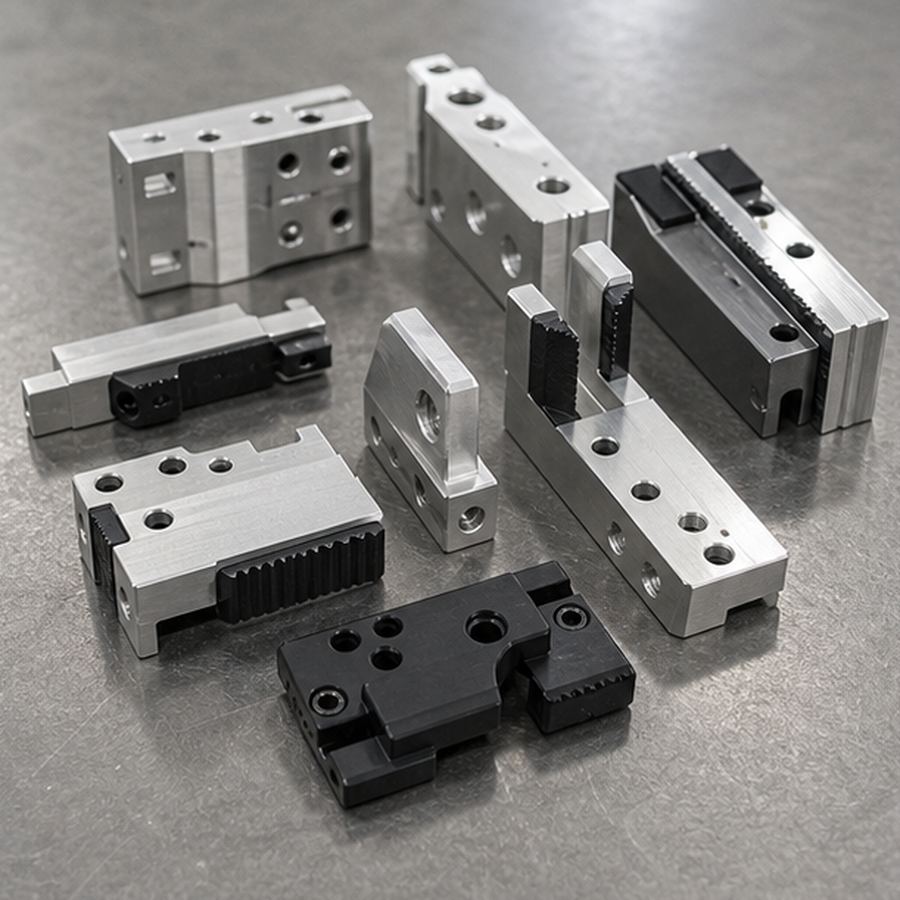

Beeinflusst Anti-Rutsch-Struktur die Präzision?
Ja. Tiefe, Richtung, Grate und Werkzeugverschleiß ändern den Kontakt; die Struktur sollte separat definiert werden.
Brauchen Greiferbacken immer 5-Achs?
Nein. Einfache gerade Backen nicht unbedingt. Unregelmäßige, leichte oder mehrseitige Backen können profitieren.
Was gehört in die RFQ?
Paarzeichnungen, Material, Oberfläche, Greifflächennoten, Bezüge, Menge und Prüfung.
Zusammenfassung
Die CNC-Bearbeitung von Roboter-Greiferbacken bedeutet mehr als Außenform fräsen. Entscheidend sind wiederholbares Greifen, parallele Flächen, stabile Passbohrungen, Paar-Konstanz, kontrollierte Struktur und Prüfung aus Montagebezügen.
