Mecanizado CNC de mordazas robóticas: paralelismo y repetibilidad

Las mordazas de robot son piezas pequeñas, pero afectan directamente la estabilidad de pick-and-place. Si las caras de agarre no son paralelas, la pieza toca primero en un lado, la fuerza se reparte mal y aumenta el error de colocación repetida.

Un buen plan de mecanizado controla paralelismo de caras, diferencia de altura entre mordazas, posición de agujeros de localización, planitud de montaje, textura antideslizante y tratamiento superficial. El informe debe usar el mismo datum que el efector final.

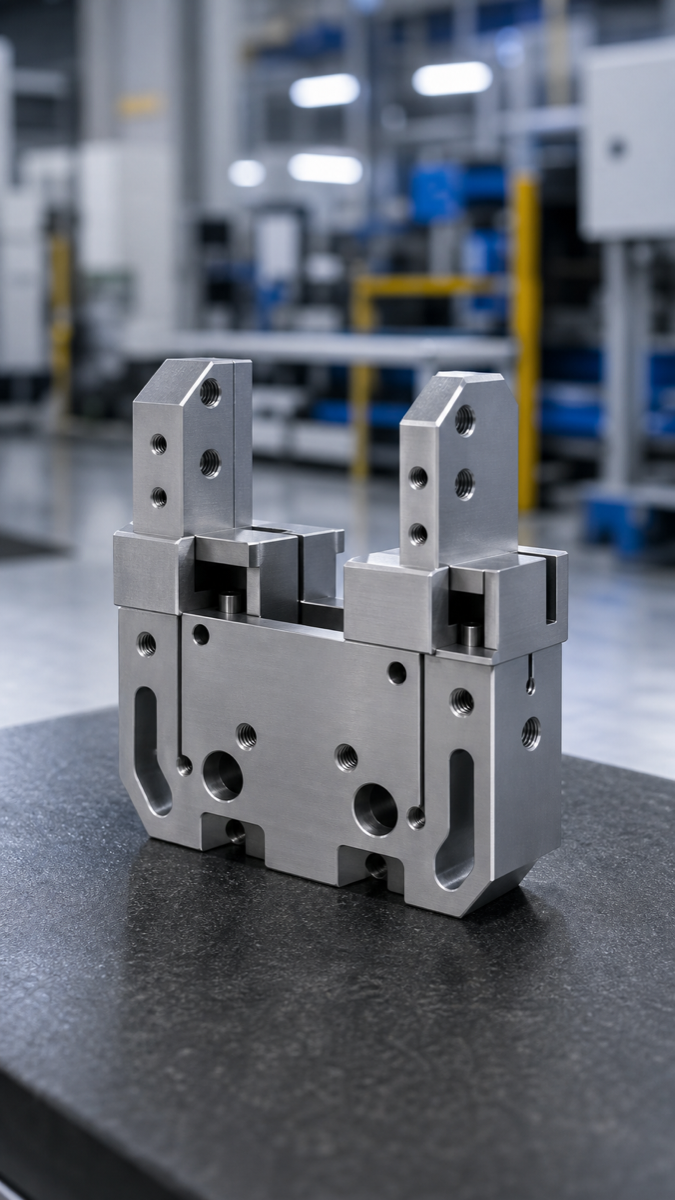

Conjunto de mordaza robótica CNC con agujeros de montaje
Las mordazas robóticas deben evaluarse como piezas funcionales emparejadas, no solo como bloques separados.

Qué afecta el paralelismo de agarre

Función Impacto Problema posible
Paralelismo de caras Alinea las dos superficies de contacto Una cara toca primero y la fuerza no es uniforme
Altura de mordazas Controla la línea central montada El punto de agarre se desplaza
Agujeros de localización Conectan con cilindro, guía o placa Montaje duro o repetibilidad pobre
Rugosidad Equilibra fricción y riesgo de rayar La pieza resbala o se marca
Textura antideslizante Controla fuerza local Izquierda y derecha agarran distinto
Rotura de arista Protege pieza y operario Rebabas afectan contacto

Por qué las mordazas se desvían

Muchos problemas no son fallos de una sola pieza. Una mordaza puede pasar tamaño, pero fallar montada porque izquierda y derecha no se midieron como pareja. Brazos delgados, ventanas, ranuras, serraciones y varias sujeciones cambian la relación entre agujeros y cara de agarre.

El acabado superficial añade otra variable. Anodizado, anodizado duro o granallado pueden cambiar borde, rugosidad y dimensión local. Las caras críticas y agujeros deben definirse antes del acabado.

Riesgo Causa Efecto
Varias sujeciones La geometría irregular exige varias direcciones Los datums cambian entre cara y agujeros
Brazos largos y delgados Baja rigidez durante corte Aparece conicidad pequeña
Serraciones Desgaste de herramienta o profundidad desigual Fricción distinta entre mordazas
Desajuste espejo Piezas izquierda y derecha se inspeccionan separadas Error de altura y centro crece montado
Tratamiento superficial Capa o granallado cambia bordes Cambia tamaño y rugosidad de agarre
Desbarbado excesivo Se retira demasiado en bordes funcionales Cambia línea de contacto

Ruta de mecanizado recomendada

El proceso empieza definiendo datum de montaje y verdaderas caras de agarre. El desbaste retira material grande, mientras las caras funcionales conservan sobrematerial para acabado. El semiacabado deja stock consistente en piezas emparejadas antes del acabado final.

Mordazas complejas pueden beneficiarse de 4 o 5 ejes para reducir sujeciones. Brazos delgados o estructuras aligeradas necesitan mordazas blandas, apoyos locales, baja fuerza de corte y acabado final después de liberar tensión.

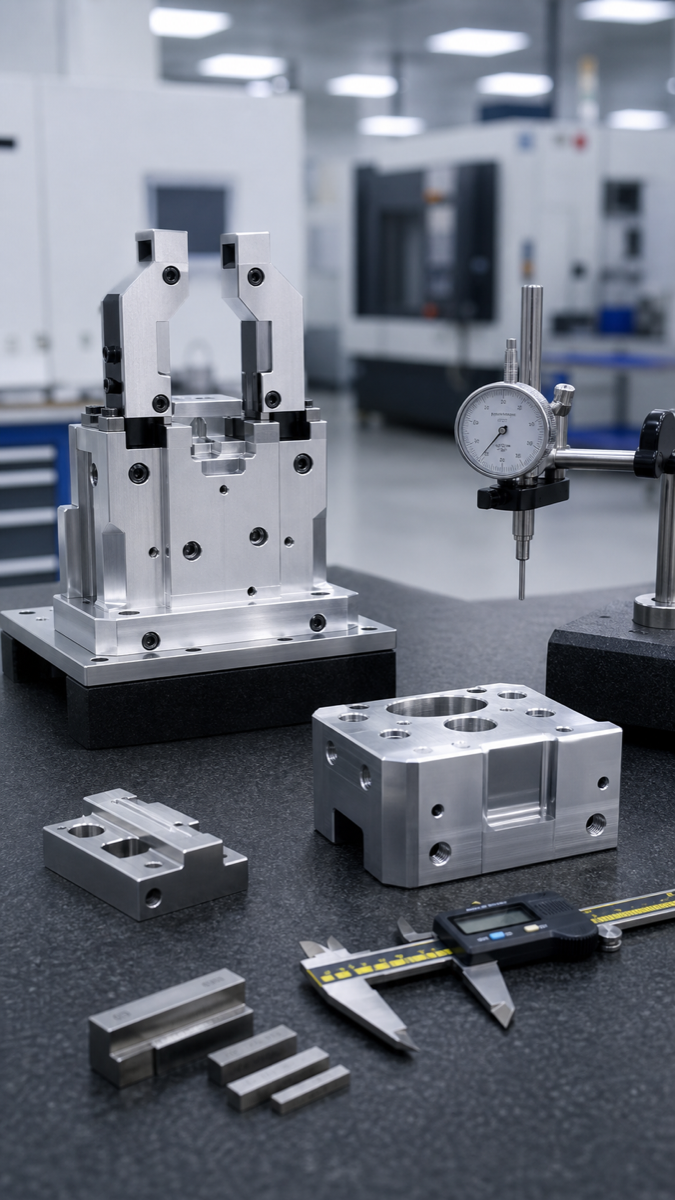

Mordazas robóticas listas para inspección dimensional
La inspección debe conectar caras de agarre, datums de montaje y agujeros de localización.
Paso Acción Objetivo
Desbaste Retirar material y dejar sobrematerial uniforme Reducir deformación
Datum Usar cara de montaje y agujeros principales Igualar datum de mecanizado y montaje
Semiacabado Preparar pares con stock similar Mejorar consistencia izquierda-derecha
Caras de agarre Herramientas afiladas y pasadas ligeras Controlar paralelismo y textura
Agujeros Acabar localización en la misma sujeción si es posible Controlar distancia y posición
Inspección Medir caras, agujeros y relación de pareja Evitar riesgo antes del lote

Datos de inspección que pedir

Un informe útil incluye paralelismo de caras, diferencia de altura entre mordazas, posición de agujeros, distancia, planitud de montaje, roscas, rugosidad y revisión tras acabado si hay tratamiento superficial. Largo, ancho y alto no bastan.

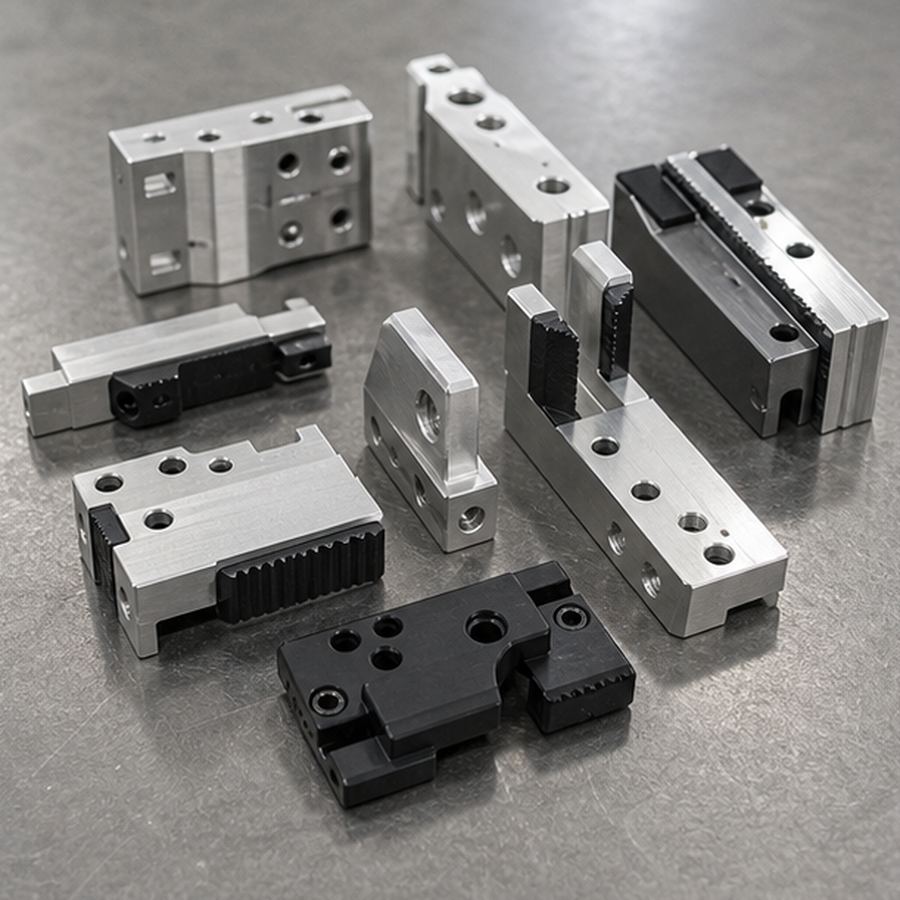

Mordazas serradas CNC para efectores finales
Serraciones, rebabas y acabado superficial pueden cambiar la estabilidad de agarre.
Elemento Cómo evaluar Objetivo
Paralelismo Medir respecto al datum de montaje Confirmar contacto estable
Simetría de pareja Altura y línea central después de emparejar Reducir desplazamiento del centro
Agujeros de localización CMM desde datum A/B/C Proteger montaje repetido
Distancia de agujeros Calibre o CMM según tolerancia Evitar tornillos forzados
Rugosidad o textura Inspeccionar zona de agarre aparte Equilibrar agarre y protección
Tras acabado Revisar caras y agujeros críticos Confirmar que la capa no cambió función

Material y acabado

Al6061 es común para prototipos y mordazas ligeras. Al7075 puede ser mejor si se busca resistencia, rigidez y bajo peso. POM o PEEK sirven cuando se necesita baja fricción, aislamiento o proteger piezas delicadas.

Para contacto duro, rugosidad y textura deben definirse con cuidado. Una cara demasiado lisa puede resbalar; una serración agresiva puede marcar la pieza. El plano debe separar zonas de agarre funcionales y zonas de alivio o aligerado.

Checklist RFQ

Pregunta Por qué importa
¿Qué caras son de agarre real? Enfoca precisión en el contacto funcional
¿Izquierda y derecha se inspeccionan como pareja? Controla centro y altura montados
¿Qué datum define paralelismo? Alinea inspección y montaje
¿La textura cambia la medida final? Controla fricción, rebabas y contacto
¿Se revisa tras anodizado? Protege dimensiones críticas
¿El primer artículo se liga al número de pieza? Ayuda trazabilidad en iteraciones

FAQ

¿Qué se suele olvidar en mordazas robóticas?

La relación de pareja izquierda-derecha. Una pieza puede pasar inspección y el conjunto seguir con error de centro o altura.

¿Qué paralelismo conviene usar?

Depende del tamaño de pieza, fuerza de agarre y datum. La tolerancia debe seguir la prueba funcional y el plano.

¿La textura antideslizante afecta la precisión?

Sí. Profundidad, dirección, rebabas y desgaste cambian el contacto; conviene definirla separada de caras precisas.

¿Siempre necesitan 5 ejes?

No. Mordazas rectas simples quizá no. Mordazas irregulares, aligeradas o multicaras sí pueden beneficiarse.

¿Qué incluir en la RFQ?

Planos de piezas emparejadas, material, acabado, notas de agarre, datums, cantidad e inspección.

Resumen

El mecanizado de mordazas robóticas no trata solo de fresar la forma exterior. El objetivo real es agarre repetible: caras paralelas, agujeros estables, consistencia de pareja, textura controlada e inspección desde datums de montaje.
