CNC-Bohrungsposition: Ursachen für Toleranzprobleme und Vorbeugung

Wenn ein CNC-Teil beim Bohrungsabstand oder bei der Positionstoleranz ausfällt, ist selten nur eine Bohrung schlecht gefertigt. Bei Vorrichtungsplatten, Montageblöcken, Roboterhaltern und Adapterplatten liegen die Ursachen meist in Bezugssystem, Spannwiederholung, Werkzeugkorrektur, thermischer Drift, Graten und Prüfverfahren.

Für Käufer ist nicht nur wichtig, ob eine Maschine eine Zahl halten kann. Entscheidend ist, ob der Lieferant versteht, welche Bohrungen die Baugruppe positionieren, welche nur Spiel geben und wie der KMG-Bericht bewertet.

CNC-gefertigte Vorrichtungsplatte mit Passstiften und Präzisionsbohrungen
Bohrungspositionsprobleme entstehen meist durch Bezug, Spannung und Prüflogik, nicht nur durch eine einzelne falsche Bohrung.

Häufige Ursachen

Ursache Symptom Vorbeugung
Unklare Bezüge Bearbeitung und Prüfung nutzen andere Referenzen Bezug A/B/C und Funktionsbohrungen definieren
Schlechte Umspannwiederholung Bohrungsgruppen verschieben sich nach dem Wenden Passstifte, Weichbacken oder Vorrichtung nutzen
Werkzeugkorrekturfehler Durchmesser passt, aber Zentrum driftet Erstmuster messen und Offsets korrigieren
Thermische Drift Lange Zyklen ändern Abstände Schneidwärme kontrollieren, Schruppen und Schlichten trennen
Grate Taster oder Lehre trifft nicht sauber Vor der Prüfung entgraten und reinigen
Andere Prüflogik Messschieber passt, KMG fällt aus KMG-Bezug und Auswertung vor Produktion festlegen

Nicht jede Bohrung braucht gleiche Toleranz

Ein häufiger Kostenfehler ist eine enge Positionstoleranz für alle Bohrungen. Präzisionsteile sollten Passbohrungen, Gewinde, Senkungen, Durchgangsbohrungen, Lochbilder und Seitenbohrungen trennen. Kritische Bohrungen brauchen Bezugskontrolle; Durchgangsbohrungen brauchen meist nur Montagefreiheit.

Diese Einteilung senkt Kosten und verbessert Qualität. Der Lieferant kann die Prozesskontrolle auf die Bohrungen konzentrieren, die die Montage entscheiden.

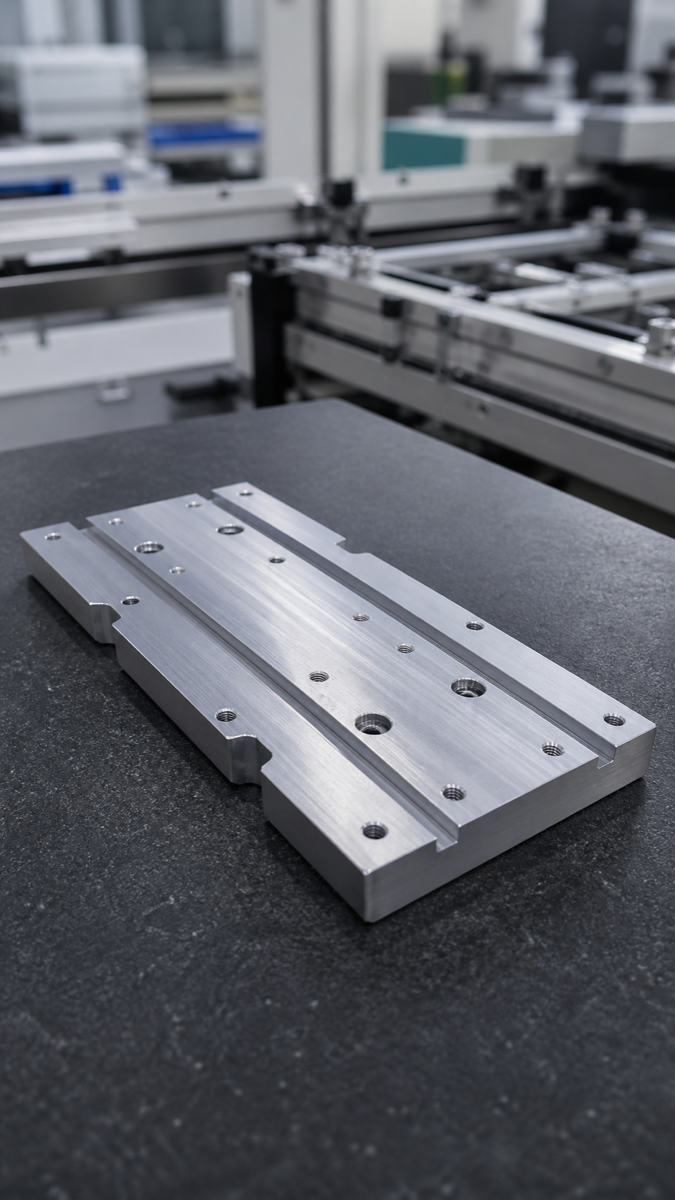

Präzisions-CNC-Platte mit mehreren Gewinde- und Durchgangsbohrungen
Mehrlochplatten brauchen unterschiedliche Toleranzstufen für Funktions-, Montage- und Durchgangsbohrungen.
Bohrungstyp Funktion Kontrollpunkt
Passstiftbohrungen Wiederholposition Durchmesser, Position und Rechtwinkligkeit
Gewindebohrungen Verschraubung Gewindequalität, Fase und Lochbild
Senkungen Schraubenkopfauflage Tiefe, Koaxialität und Grate
Durchgangsbohrungen Interferenz vermeiden Praktisches Spiel statt unnötiger Präzision
Lochbilder Vorrichtungs- und Adapterplatten Kumulierte Abstände und Bezug
Seitenbohrungen Mehrseitenmontage oder Anschlüsse Spannbezug und Winkelbeziehung

Stabile Prozessroute

Ein zuverlässiger Prozess beginnt mit DFM-Prüfung. Der Lieferant sollte Funktionsbohrungen, Bezüge, Materialabtrag, Spannplan und Prüfung vor dem Fräsen bestätigen. Bei vielen Bohrungen sollte das Schruppen Material und Spannung vor dem finalen Bohren lösen.

Liegen Bohrungen auf mehreren Flächen, können 4-Achs-, 5-Achs-Bearbeitung oder eine Vorrichtung den Bezugsübertragungsfehler verringern. Der Wert liegt in weniger Umspannungen und stabilerer Koordinate.

Schritt Maßnahme Zweck
DFM-Prüfung Funktionsbohrungen, Bezüge und Position klären Bearbeitung und Prüfung angleichen
Schruppen Material entfernen und Spannung lösen Spätere Drift reduzieren
Stabile Spannung Passstifte, Vorrichtung oder Weichbacken Wiederholposition verbessern
Bohrungsfolge Bezüge und Funktionsbohrungen zuerst Kumulierte Fehler senken
Erstmusterprüfung Durchmesser, Zentrum und Position messen Vor Serienlauf korrigieren
KMG-Endbericht Von Zeichnungsbezügen berichten Abnahmediskussion vermeiden

KMG-Bericht lesen

Ein KMG-Bericht ist nützlich, wenn der Käufer mehr als bestanden oder nicht bestanden prüft. Wichtig sind Bezugseinrichtung, Zentrumkoordinaten, reale Positionsabweichung, Durchmesser, Ebenheit der Bezugsfläche und Reinigung vor der Messung.

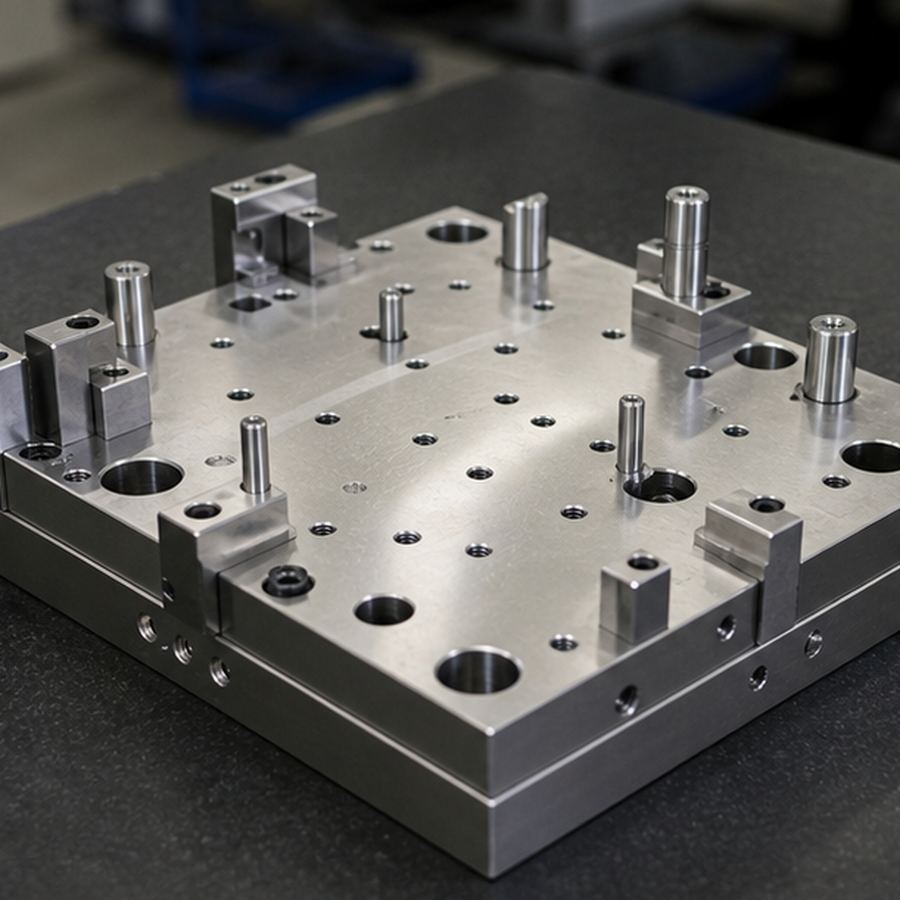

Prüfvorrichtung mit vielen Präzisionsbohrungen für KMG-Kontrolle
Die KMG-Prüfung sollte dasselbe Bezugssystem wie Zeichnung und reale Montage nutzen.
Berichtspunkt Prüfen Warum wichtig
Bezugseinrichtung Folgt sie A/B/C der Zeichnung? Richtet Bericht und Montage aus
Bohrungszentren Reale X/Y/Z-Werte Zeigt Fehler Richtung
Position Reale Abweichung und Toleranzzone Bestätigt Funktion
Durchmesser Zentrum allein reicht nicht Schützt Stift- und Schraubpassung
Bezugsebenheit Ist die Grundfläche stabil? Verzug verzerrt die Bewertung
Grate und Sauberkeit Messung nach Reinigung Verhindert falsche Ergebnisse

RFQ-Checkliste

Frage an den Lieferanten Warum hilfreich
Welche Bohrungen positionieren und welche haben Spiel? Verhindert unnötige Präzision
Können kritische Bohrungen in einer Spannung bearbeitet werden? Reduziert Umspannrisiko
Welcher Bezug wird für KMG genutzt? Klärt Abnahme
Wie werden Grate vor der Messung kontrolliert? Verbessert Zuverlässigkeit
Gibt es Erstmusterwerte? Verhindert falsche Offset-Wiederholung
Werden Vorrichtung und Offsets gespeichert? Verbessert Wiederholaufträge

FAQ

Was ist der Unterschied zwischen Bohrungsabstand und Position?

Der Abstand misst Zentrum zu Zentrum. Die Position bewertet das Zentrum zu definierten Bezügen und spiegelt die Montagefunktion besser wider.

Liegt Positionsfehler immer an schlechter Maschinengenauigkeit?

Nein. Bezug, Umspannung, Werkzeugkorrektur, Wärme, Grate und Prüfmethode sind oft genauso wichtig.

Brauchen alle Mehrlochteile eine KMG-Prüfung?

Kritische Lochbilder, Passstifte, Mehrseitenbohrungen und enge Positionstoleranzen meist ja. Einfache Durchgänge können mit Lehren geprüft werden.

Kann CNC sehr enge Positionen halten?

Bei geeigneter Struktur und stabilem Prozess ja, aber die Toleranz sollte nach Funktion vergeben werden.

Was sollte für ein Angebot gesendet werden?

STEP, 2D-Zeichnung, Bezugssystem, kritische Bohrungen, Menge, Material und Prüfanforderung.

Zusammenfassung

Fehler bei Bohrungsabstand und Position sind Systemprobleme: Bezüge, Spannung, Wärme, Korrektur, Grate und Prüfung zählen zusammen. DFM vor der Bearbeitung und KMG-Daten aus den richtigen Bezügen reduzieren Erstmuster-Nacharbeit.
