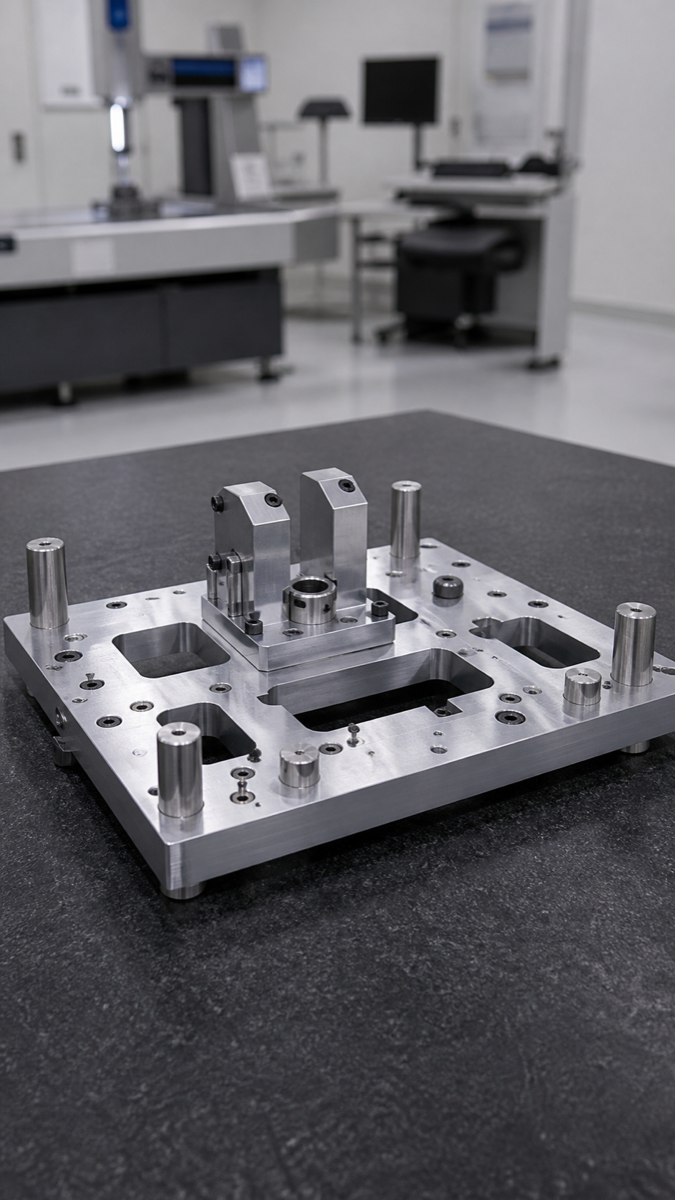

Cuando una pieza CNC falla en distancia entre agujeros o tolerancia de posición, rara vez se debe a un solo taladro mal ejecutado. En placas de fijación, bloques de montaje, soportes robóticos y placas de conexión, las causas reales suelen ser definición de datums, repetibilidad de sujeción, compensación de herramienta, deriva térmica, rebabas y método de inspección.
Para compras, la pregunta útil no es solo si la máquina puede mantener una cifra. La pregunta correcta es si el proveedor entiende qué agujeros localizan el conjunto, qué agujeros solo dan holgura y cómo se evaluará el informe CMM final.
Causas comunes del error de posición
| Causa | Síntoma en taller | Prevención |
|---|---|---|
| Datums poco claros | Mecanizado e inspección usan referencias distintas | Definir datum A/B/C y agujeros funcionales |
| Re-sujeción inestable | El grupo de agujeros se desplaza al voltear | Usar pasadores, mordazas blandas o útil dedicado |
| Compensación de herramienta | El diámetro pasa pero el centro se desplaza | Medir primer artículo y corregir offsets |
| Deriva térmica | Ciclos largos cambian la distancia | Controlar calor y separar desbaste de acabado |
| Rebabas | La sonda o calibre toca mal | Desbarbar y limpiar antes de medir |
| Criterio de inspección distinto | Con calibre pasa pero CMM falla | Acordar datum y método CMM antes de producir |

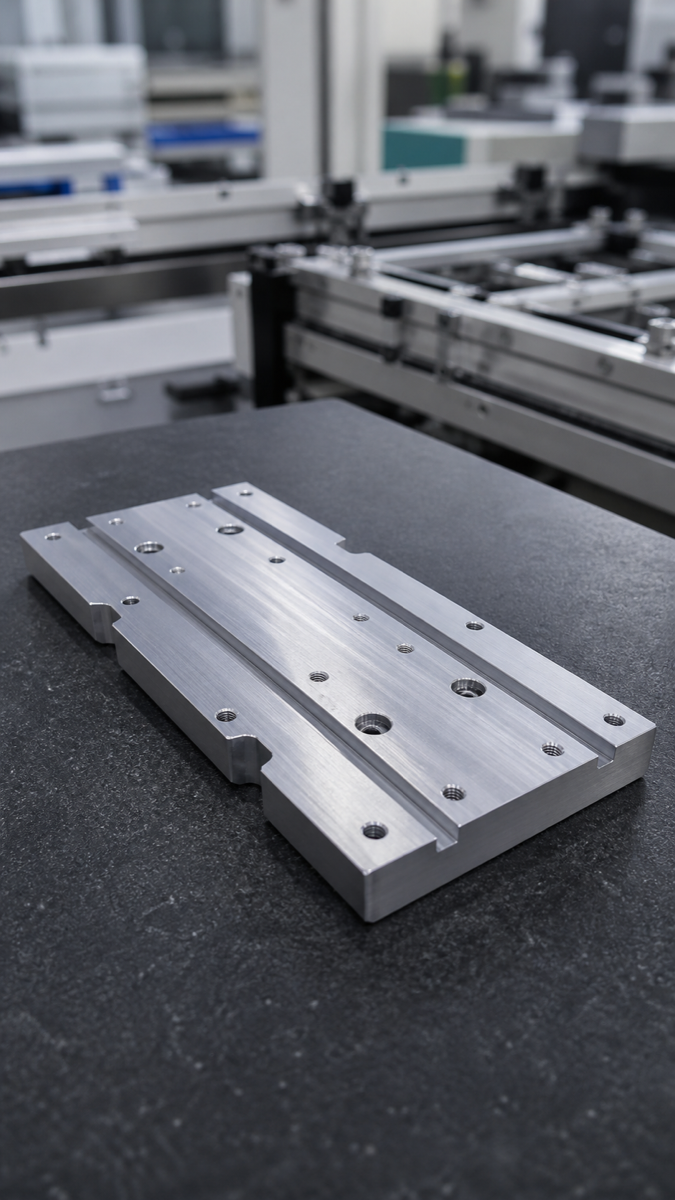

No todos los agujeros necesitan igual tolerancia
Un error de coste frecuente es aplicar una posición estrecha a todos los agujeros. Conviene separar agujeros de posicionamiento, roscas, avellanados, holguras, matrices de agujeros y agujeros laterales. Los críticos necesitan control de datum; los de holgura necesitan espacio de montaje.
Esta clasificación reduce coste y mejora calidad. El proveedor enfoca el control en los agujeros que deciden el montaje.
| Tipo de agujero | Función | Control principal |
|---|---|---|
| Pasadores | Definen repetibilidad | Diámetro, posición y perpendicularidad |
| Roscados | Fijación | Calidad de rosca, chaflán y patrón |
| Avellanados | Asiento de cabeza de tornillo | Profundidad, coaxialidad y rebabas |
| Holgura | Evitar interferencia | Holgura práctica, no precisión innecesaria |
| Matriz de agujeros | Placas de fijación o adaptación | Distancia acumulada y datum |
| Agujeros laterales | Montaje multicaras o puertos | Datum de sujeción y relación angular |
Ruta de proceso para grupos de agujeros
El proceso más fiable empieza con revisión DFM. El proveedor debe confirmar agujeros funcionales, datums, retirada de material, plan de sujeción e inspección antes de mecanizar. En piezas con muchos agujeros, el desbaste debe liberar material y tensión antes del acabado final.
Si los agujeros están en varias caras, 4 ejes, 5 ejes o un útil dedicado pueden reducir error de transferencia de datum. El valor está en menos cambios de sujeción y una relación de coordenadas más estable.
| Paso | Acción recomendada | Objetivo |
|---|---|---|
| Revisión DFM | Confirmar agujeros funcionales, datums y posición | Evitar diferencia entre mecanizado e inspección |
| Desbaste | Retirar material y liberar tensión | Reducir deriva posterior |
| Sujeción estable | Pasadores, placa útil o mordazas blandas | Mejorar repetibilidad |
| Secuencia de agujeros | Primero datums y funciones críticas | Reducir error acumulado |
| Primer artículo | Medir diámetro, centro y posición | Corregir antes del lote |
| Informe CMM final | Reportar desde datums del plano | Reducir disputa de aceptación |

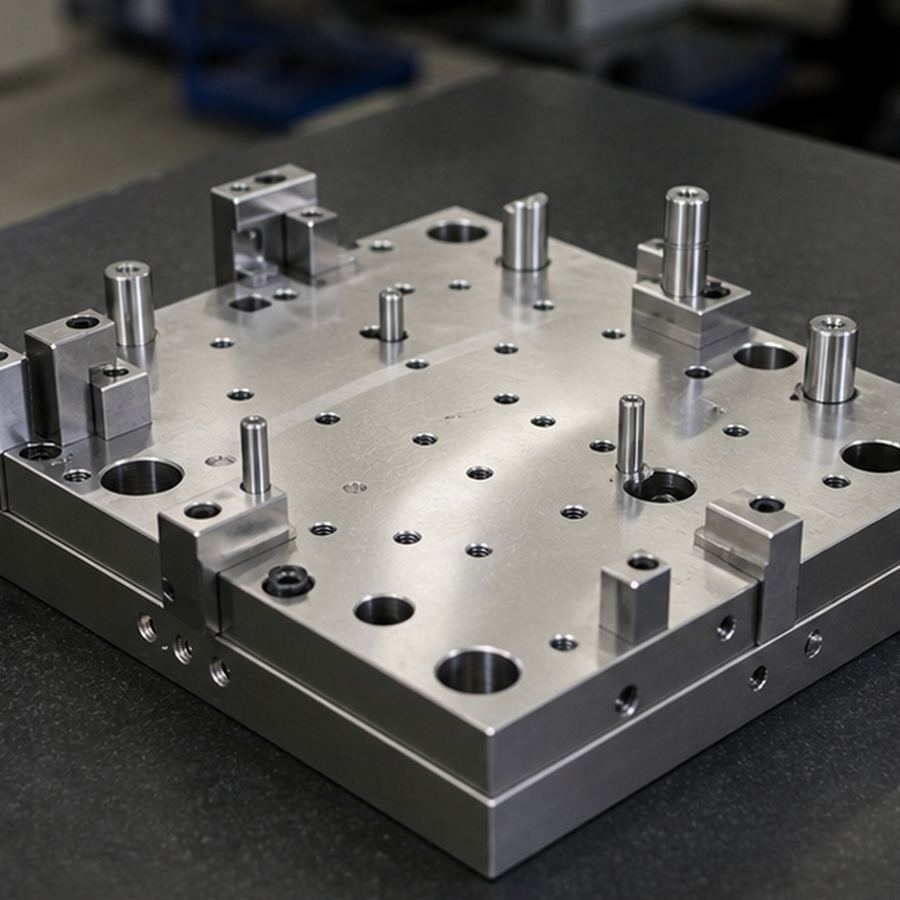

Cómo leer un informe CMM
Un informe CMM es más útil cuando el comprador mira más que aprobado o rechazado. Revise datums, coordenadas de centro, desviación real, diámetro, planitud de la base y limpieza de la pieza antes de medir.
| Dato del informe | Qué revisar | Por qué importa |
|---|---|---|
| Datums | ¿Sigue A/B/C del plano? | Alinea informe y montaje |
| Centros de agujeros | Valores X/Y/Z reales | Muestra dirección del error |
| Posición | Desviación real y zona de tolerancia | Confirma función |
| Diámetro | No basta con el centro | Protege ajuste de pasador o tornillo |
| Planitud del datum | Si la base es estable | Un datum curvado distorsiona la evaluación |
| Rebabas y limpieza | Medición tras limpiar | Evita resultados falsos |
Checklist RFQ
| Pregunta al proveedor | Por qué ayuda |
|---|---|
| ¿Qué agujeros localizan y cuáles son de holgura? | Evita precisión innecesaria |
| ¿Los críticos pueden hacerse en una sujeción? | Reduce riesgo de re-sujeción |
| ¿Qué datum usará el CMM? | Aclara aceptación |
| ¿Cómo se controlan rebabas antes de medir? | Mejora fiabilidad |
| ¿Puede entregar primer artículo? | Evita repetir un offset incorrecto |
| ¿Guardará registros de útil y offsets? | Mejora repetición en pedidos futuros |
FAQ
¿Diferencia entre distancia y posición de agujero?
La distancia mira centro a centro. La posición evalúa el centro respecto a datums definidos, por eso refleja mejor la función de montaje.
¿El error siempre viene de mala precisión de máquina?
No. Datums, re-sujeción, compensación, calor, rebabas e inspección suelen ser igual o más importantes.
¿Todas las piezas multiorificio necesitan CMM?
Agujeros críticos, pasadores, multicaras y tolerancias estrechas suelen requerir CMM. Holguras simples pueden medirse con calibres.
¿CNC puede mantener posiciones muy estrechas?
Sí en estructuras adecuadas y procesos estables, pero la tolerancia debe asignarse por función.
¿Qué enviar para cotizar?
STEP, plano 2D, datums, notas de agujeros críticos, cantidad, material e inspección.
Resumen
Los fallos de distancia y posición de agujeros son problemas de sistema: datums, sujeción, calor, compensación, rebabas e inspección cuentan. Revisar el plano antes de mecanizar y reportar CMM desde datums correctos reduce retrabajo de primer artículo.
