Ein Aluminiumgehäuse für eine Robotersteuerung sieht wie eine einfache Box aus, erfüllt aber mehrere Funktionen zugleich. Es schützt Elektronik, richtet Steckverbinder aus, trägt Leiterplatte oder Kühlflächen, dichtet gegen Staub oder Spritzwasser und muss für die Roboterintegration leicht bleiben.
Die meisten Qualitätsprobleme entstehen nicht an der Außenkontur. Sie entstehen durch tiefe Kavitäten, Rückfederung dünner Wände, Ebenheit der Deckeldichtfläche, Position der Steckverbinderbohrungen, Genauigkeit der Gewindedomes und Grate an Kabel- oder Steckeröffnungen.
Funktionszonen zuerst definieren
| Gehäusezone | Funktion | Typisches Risiko |
|---|---|---|
| Deckel-Dichtfläche | Dichtungskompression und Staubschutz | Ebenheitsänderung nach tiefem Schruppen |
| Steckverbinderöffnungen | Steckerausrichtung und Montagekraft | Positionsdrift durch mehrere Spannungen |
| Leiterplatten-Dome | Platinenhöhe und Schraubmontage | Vibration dünner Dome oder Gewindegrate |
| Bodenbohrungen | Ausrichtung zum Roboterrahmen | Bezüge zwischen Boden und Seiten inkonsistent |
| Wärmeübertragungsfläche | Kontakt zu Kühlkörper oder Thermalpad | Werkzeugspuren oder Ebenheitsfehler |
| Kabelfenster | Kabelführung und Zugentlastung | Scharfe Kanten und lokale Verformung |

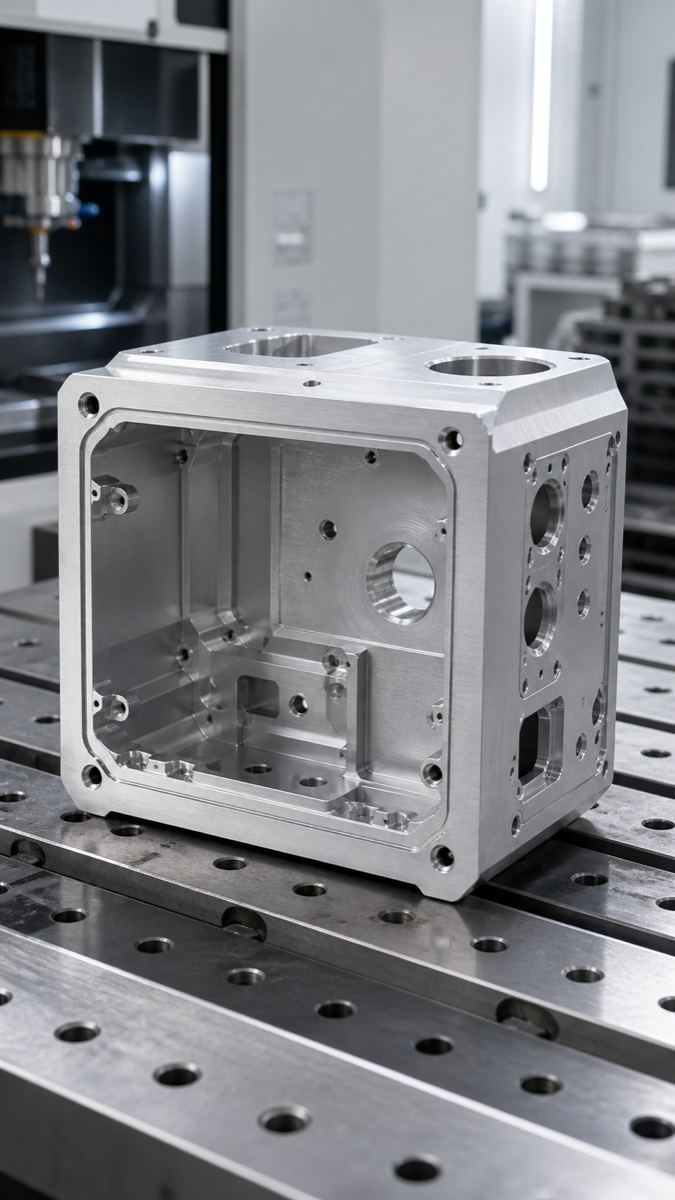

Risiken bei tiefer Kavität und dünner Wand
Bei tiefen Kavitäten wird innen viel Material entfernt, während die Außenform stabil bleiben soll. Ist das Schruppen zu aggressiv, löst die Wand Spannung und bewegt sich. Ist die Spannung zu stark, sieht das Teil auf der Maschine richtig aus, öffnet sich aber nach dem Lösen.
Ein praxistauglicher Prozess lässt ausbalanciertes Aufmaß, schruppt die Kavität stufenweise, stützt die offene Seite, schruppt kritische Bezüge vor und schließt Dichtflächen und Schnittstellenbohrungen spät ab.
| Risiko | Prozesskontrolle | Käuferprüfung |
|---|---|---|
| Wand öffnet sich nach dem Lösen | Weichbacken, Stützblöcke oder verzugsarme Spannung | Fragen, wie Freizustand geprüft wird |
| Dichtfläche nicht eben | Aufmaß lassen und nach Spannungsabbau schlichten | Ebenheit und Dichtbereich definieren |
| Rattern in der Kavität | Stabile Werkzeuglänge und Zustellung wählen | Innenoberfläche prüfen |
| Bohrungsdrift | Kritische Bohrungen von stabilen Bezügen bearbeiten | Bezug A/B/C definieren |
| Gewindegrate | Kontrollierte Fase und Gewindelehre | Gewindeklasse und Lehre angeben |
| Maßänderung durch Eloxal | Maße vor oder nach Finish definieren | Kritische Bohrungen markieren |

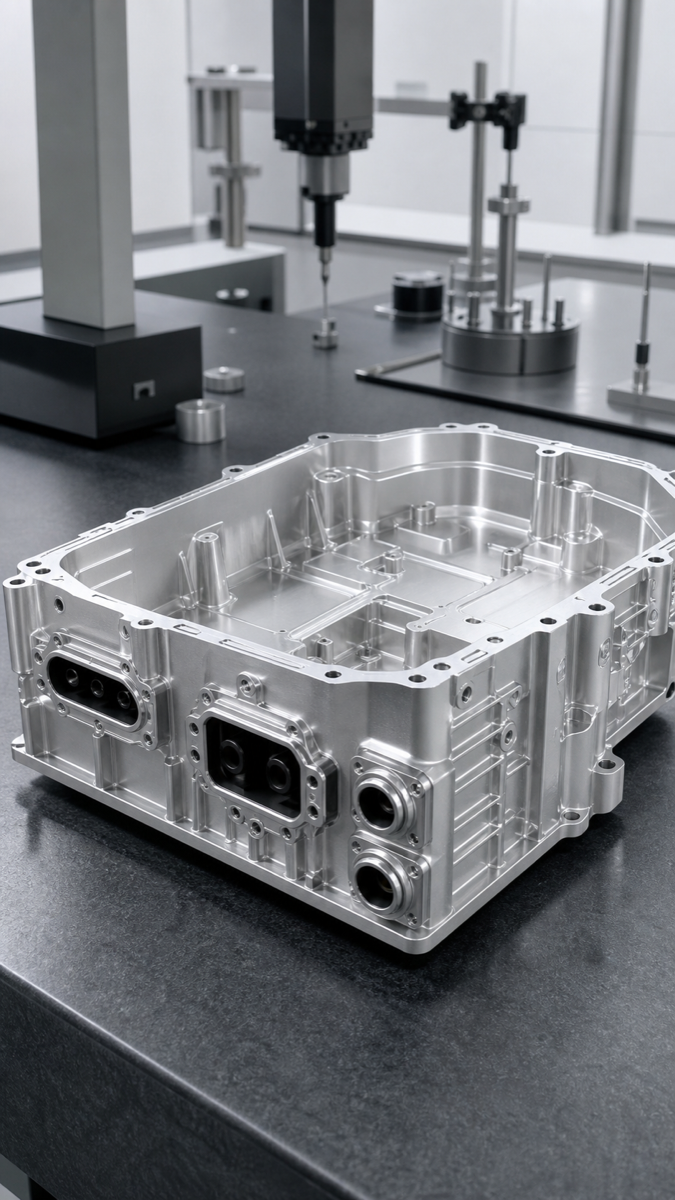

Steckverbinderbohrungen sind mehr als Durchmesser
Bei einem Steuerungsgehäuse sind Steckverbinder oft die empfindlichsten Merkmale. Ein Stecker kann vom Durchmesser her passen und trotzdem scheitern, weil das Lochbild verschoben ist, die Senkung zu flach ist, der Dichtsteg nicht eben ist oder ein Grat die Kabeldichtung beschädigt.
Die Zeichnung sollte zeigen, welche Bohrungen den Stecker positionieren, welche nur Spiel haben und welche Fläche Dicht- oder Montagebezug ist. Liegen Steckverbinder auf mehreren Seiten, muss die Bezugskette vor dem Fräsen geplant werden.
Empfohlene Prozessroute
| Schritt | Zweck |
|---|---|
| DFM-Prüfung von Bezügen und Wandstärke | Verzug und Zugangsrisiko vor Angebot finden |
| Äußere Referenzflächen vorschruppen | Stabile Lageflächen schaffen |
| Tiefe Kavitäten stufenweise schruppen | Spannungen langsam lösen |
| Dome und Dichtflächen vorschlichten | Kontrolliertes Aufmaß lassen |
| Steckverbinder von festen Bezügen bearbeiten | Positionsbeziehung schützen |
| Dichtflächen und kritische Bohrungen schlichten | Finale Montagefunktionen kontrollieren |
| Öffnungen entgraten und reinigen | Dichtung, Kabel und Montage schützen |
| KMG- und Lehrenprüfung | Position, Ebenheit, Gewinde und Freizustand bestätigen |
Welche Prüfung Käufer anfordern sollten
Für Kleinserien reicht oft ein Erstmusterbericht, wenn er die Funktionszonen abdeckt. Nicht jede optische Tasche muss vollständig vermessen werden, aber Montagebohrungen, Steckverbinderbilder, Dichtflächenebenheit und Gewinde sollten geprüft werden.
| Prüfpunkt | Methode | Grund |
|---|---|---|
| Dichtflächenebenheit | KMG oder Messplatte | Verhindert Leckage und ungleichmäßige Dichtung |
| Steckverbinderposition | KMG von definierten Bezügen | Schützt Steckerausrichtung |
| Montagebohrungsabstand | KMG oder kalibrierte Vorrichtung | Kontrolliert Roboterrahmenmontage |
| Gewindequalität | Gut/Ausschuss-Lehre | Verhindert blockierte Schrauben |
| Freizustandsmaß der Wand | Nach dem Ausspannen messen | Bestätigt reale Form |
| Eloxierte kritische Bohrungen | Endlehre nach Oberfläche | Prüft Beschichtungsaufmaß |
RFQ-Checkliste
| Was senden | Warum hilfreich |
|---|---|
| STEP-Datei und 2D-Zeichnung | Verbindet Geometrie, Toleranzen und Bezüge |
| Steckermodelle oder Datenblätter | Klären Lochbild und Dichtfläche |
| Leiterplatten- oder Kühlkörperhöhe | Schützt Innenfreiraum und Dome |
| Oberfläche und Eloxalanforderung | Erlaubt Aufmaßplanung |
| Menge und Wiederholauftrag | Steuert Vorrichtungs- und Prüfaufwand |
| Funktionskritische Hinweise | Fokussiert Kosten auf Montagefunktionen |
FAQ
Warum verziehen sich Aluminium-Steuerungsgehäuse?
Tiefe Kavitäten, unausgewogener Materialabtrag und zu hohe Spannkraft können dünne Wände nach dem Lösen verformen.
Wie kontrolliert man Steckverbinderposition?
Mit klarem Bezugssystem, Bearbeitung von stabilen Bezügen und KMG-Prüfung.
Sollte eine Dichtfläche früh oder spät bearbeitet werden?
Meist spät, nachdem Schruppspannungen abgebaut sind, damit die Endebenheit stabiler bleibt.
Beeinflusst Eloxal die Bohrungen?
Ja, die Beschichtung kann Durchmesser reduzieren. Kritische Bohrungen müssen auf Endmaß geplant werden.
Was sollte der Käufer liefern?
Zeichnungen, Steckerdaten, kritische Bezüge, Finish, Menge und Prüfanforderung.
Zusammenfassung
Ein Robotersteuerungsgehäuse ist mehr als eine gefräste Box. Entscheidend sind Spannungsabbau in tiefen Kavitäten, dünnwandige Spannung, Dichtflächenebenheit, Steckverbinderposition und Endprüfung. Klare Funktionshinweise helfen, Präzision dort einzusetzen, wo sie wirklich zählt.
