Una carcasa de aluminio para controlador robótico parece una caja sencilla, pero cumple varias funciones a la vez. Protege la electrónica, alinea conectores, soporta PCB o superficies de disipación, sella contra polvo o salpicaduras y mantiene bajo peso para integrarse en el robot.
La mayoría de problemas no viene de la forma exterior. Viene del mecanizado de cavidades profundas, recuperación de paredes delgadas, planitud de cara de tapa, posición de agujeros de conectores, precisión de bosses roscados y rebabas alrededor de cables o enchufes.
Zonas funcionales que definir primero
| Zona | Qué controla | Riesgo típico |
|---|---|---|
| Cara de sellado de tapa | Compresión de junta y protección contra polvo | Cambio de planitud tras desbaste profundo |
| Agujeros de conectores | Alineación del enchufe y fuerza de montaje | Deriva de posición por varias sujeciones |
| Bosses de PCB | Altura de placa y atornillado | Vibración de boss delgado o rebaba |
| Agujeros inferiores | Alineación con bastidor del robot | Datum inconsistente entre fondo y laterales |
| Superficie térmica | Contacto con disipador o pad térmico | Marcas de herramienta o error de planitud |
| Ventanas de cable | Ruta de cable y alivio de tensión | Bordes cortantes y deformación local |

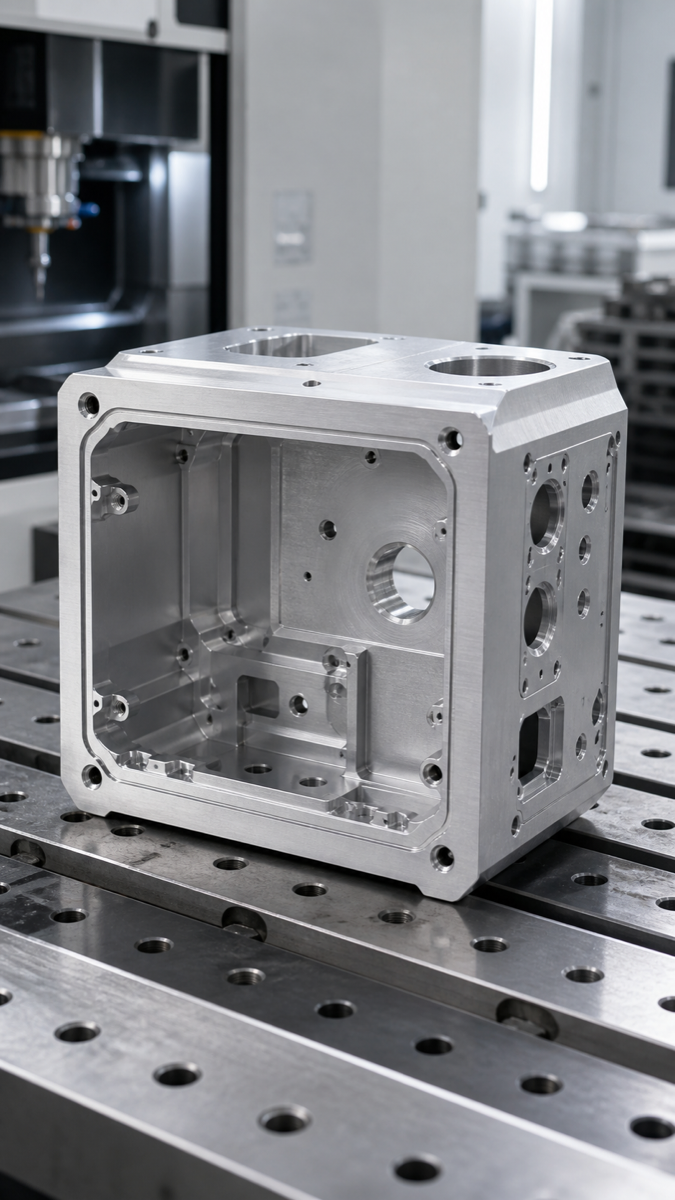

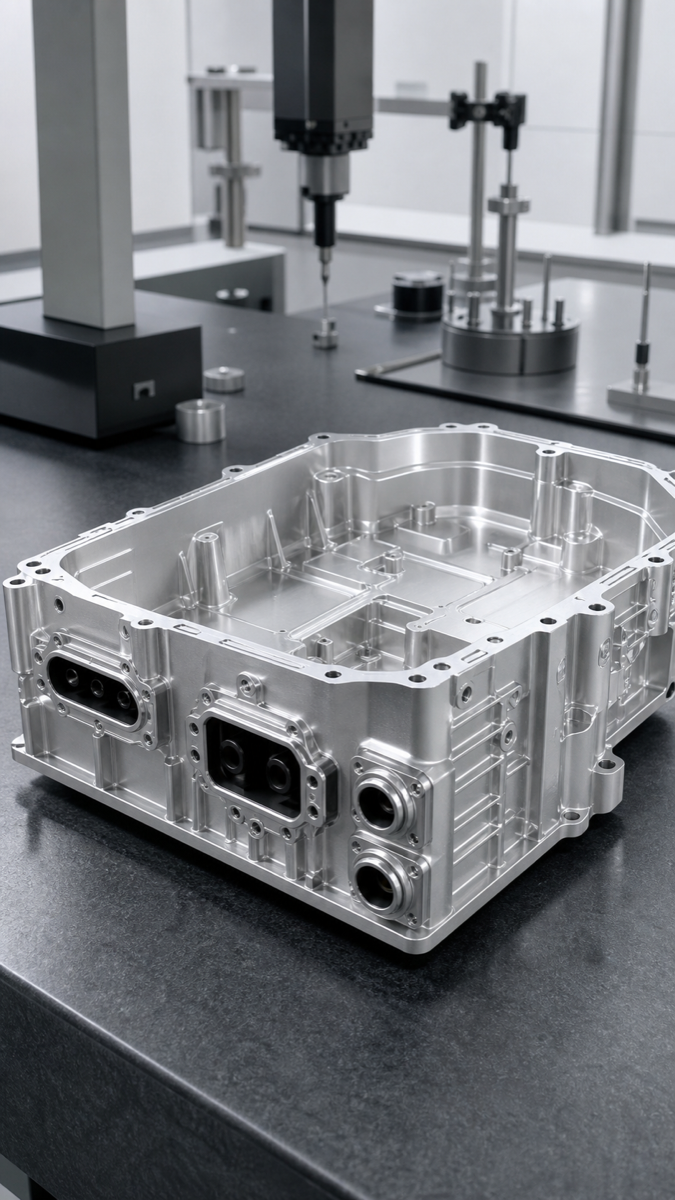

Riesgos de cavidad profunda y pared delgada
El mecanizado de cavidades profundas retira material desde el interior mientras el exterior debe permanecer estable. Si el desbaste es agresivo, la pared libera tensión y se mueve. Si la sujeción es excesiva, la pieza parece correcta en máquina pero cambia al soltarla.
Un proceso práctico deja sobrematerial equilibrado, desbasta la cavidad por etapas, apoya el lado abierto, semiacaba datums críticos y termina caras de sellado y agujeros de interfaz al final.
| Riesgo | Control de proceso | Qué debe comprobar compras |
|---|---|---|
| Apertura de pared al soltar | Mordazas blandas, apoyos o baja distorsión | Preguntar cómo se verifica en estado libre |
| Cara de sellado no plana | Dejar sobrematerial y acabar tras liberar tensión | Definir planitud y zona de junta |
| Vibración en cavidad | Elegir longitud de herramienta y pasada estable | Revisar requisito de superficie interna |
| Deriva de agujeros | Mecanizar agujeros críticos desde datums estables | Definir datum A/B/C |
| Rebabas en roscas | Chaflán controlado y calibre | Indicar clase de rosca y calibre |
| Cambio por anodizado | Definir medidas antes o después del acabado | Marcar agujeros críticos para enmascarar o escariar |

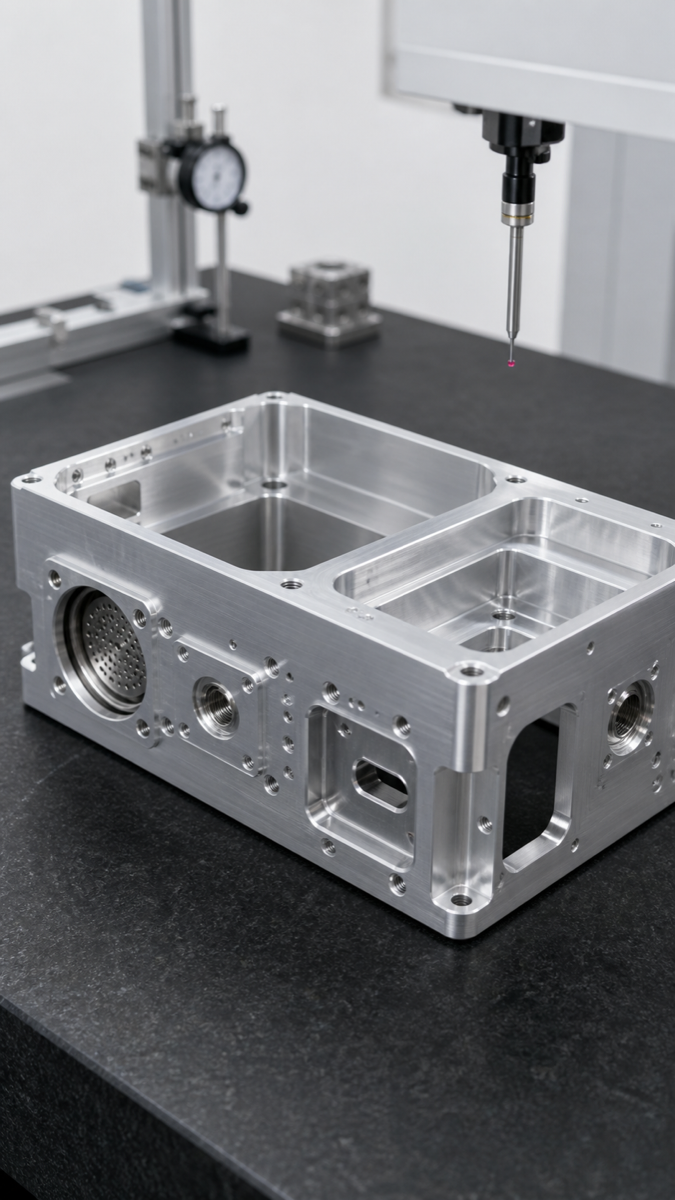

Los agujeros de conectores no son solo diámetro
En una carcasa de controlador, los agujeros de conectores suelen ser lo más sensible. El conector puede entrar por diámetro y fallar porque el patrón está desplazado, el avellanado es poco profundo, la zona de junta no es plana o una rebaba corta el sello del cable.
El plano debe indicar qué agujeros localizan el conector, cuáles son solo holgura y qué superficie es datum de sellado o montaje. Si hay conectores en varias caras, la cadena de datums debe planearse antes de mecanizar.
Ruta de proceso recomendada
| Paso | Propósito |
|---|---|
| Revisión DFM de datums y paredes | Encontrar riesgo de deformación y acceso |
| Desbastar referencias exteriores | Crear superficies de localización estables |
| Desbastar cavidades por etapas | Liberar tensión gradualmente |
| Semiacabar bosses y caras de sellado | Dejar sobrematerial controlado |
| Mecanizar conectores desde datums fijos | Proteger relaciones de posición |
| Acabar caras y agujeros críticos | Controlar funciones finales de montaje |
| Desbarbar y limpiar aberturas | Evitar cortes en juntas y cables |
| Inspección CMM y calibres | Confirmar posición, planitud, roscas y estado libre |
Inspección que conviene pedir
En lotes pequeños, un informe de primer artículo suele bastar si cubre zonas funcionales. No hace falta medir cada cavidad estética, pero agujeros de montaje, patrones de conectores, planitud de sellado y roscas deben verificarse.
| Elemento | Método sugerido | Razón |
|---|---|---|
| Planitud de sellado | CMM o placa de superficie | Evita fuga o compresión desigual |
| Posición de conectores | CMM desde datums definidos | Protege alineación de enchufe |
| Distancia de agujeros de montaje | CMM o útil calibrado | Controla montaje al bastidor |
| Calidad de rosca | Calibre pasa/no pasa | Evita tornillos bloqueados |
| Tamaño de pared en estado libre | Medir después de soltar | Confirma forma real |
| Agujeros críticos anodizados | Calibre final tras acabado | Comprueba reserva de recubrimiento |
Checklist RFQ
| Qué enviar | Por qué ayuda |
|---|---|
| STEP y plano 2D | Combina geometría, tolerancias y datums |
| Modelos o fichas de conectores | Aclara patrón y zona de sellado |
| Altura de PCB o disipador | Protege holguras internas y bosses |
| Acabado y anodizado | Permite planear sobrematerial |
| Cantidad y repetición | Guía inversión en útil e inspección |
| Notas críticas de función | Enfoca el coste en montaje real |
FAQ
¿Por qué se deforma una carcasa de aluminio?
Por cavidades profundas, retirada desequilibrada de material y sujeción excesiva que doblan paredes delgadas tras soltar.
¿Cómo controlar la posición de conectores?
Con un sistema de datums claro, mecanizado desde referencias estables e inspección CMM.
¿La cara de sellado se mecaniza al principio o al final?
Normalmente se acaba al final, después de liberar tensiones del desbaste.
¿El anodizado afecta los agujeros?
Sí, añade capa y puede reducir diámetro. Los agujeros críticos deben planearse para tamaño final.
¿Qué debe aportar el comprador?
Planos, datos de conectores, datums críticos, acabado, cantidad e inspección requerida.
Resumen
Una carcasa de controlador robótico exige más que fresar una caja. Lo importante es controlar tensión de cavidad profunda, sujeción de pared delgada, planitud de sellado, posición de conectores e inspección final. Las notas funcionales claras permiten poner precisión donde realmente importa.
