PEEK wird für Präzisionsteile gewählt, weil es temperaturbeständig, chemikalienbeständig, verschleißfest und elektrisch gut isolierend ist. Es wird in Robotik, Medizintechnik, Halbleiteranlagen, Luftfahrtvorrichtungen und hochwertiger Automation eingesetzt. Dennoch lässt sich PEEK nicht wie Aluminium oder Edelstahl bearbeiten.
Die wichtigste Frage für Käufer ist einfach: Hält das Teil nach Bearbeitung, Entgraten und Montage seine Toleranz? Dafür müssen Schneidwärme, Spannkraft, Werkzeugschärfe, Bearbeitungsfolge, Kantenfinish und Prüfbedingungen gemeinsam kontrolliert werden.
Warum PEEK schwierig zu bearbeiten ist
| Risiko | Ursache | Typische Folge |
|---|---|---|
| Verzug | PEEK ist weniger steif als Metall und reagiert auf Spannlast | Dünne Wände oder lange Nuten bewegen sich nach dem Lösen |
| Maßdrift | Schneidwärme und elastische Rückfederung ändern Endmaße | Bohrungen oder Taschen verändern sich später |
| Grate | Stumpfe Werkzeuge schmieren statt sauber zu schneiden | Bohrungseintritte, Schlitze und Gewinde brauchen Nacharbeit |
| Eigenspannung | Großer Materialabtrag oder aggressives Schruppen löst Spannungen | Ebenheit und Position werden instabil |
| Oberflächenschaden | Zu viel Wärme oder Reibung poliert, schmilzt oder reißt die Oberfläche | Optik und Dichtkontakt schwanken |
| Prüffehler | Messung in gespannter Lage verdeckt Rückfederung | Teile fallen in realer Montage aus |
Merkmale für frühe Prüfung
Nicht jedes PEEK-Maß braucht enge Toleranz. Zuerst sollten Funktionsmerkmale von optischen oder freien Bereichen getrennt werden. Lagersitze, Gleitnuten, Gewinde, Dichtflächen, Isolierkontaktflächen und Bezugsbohrungen brauchen mehr Prozessaufmerksamkeit.

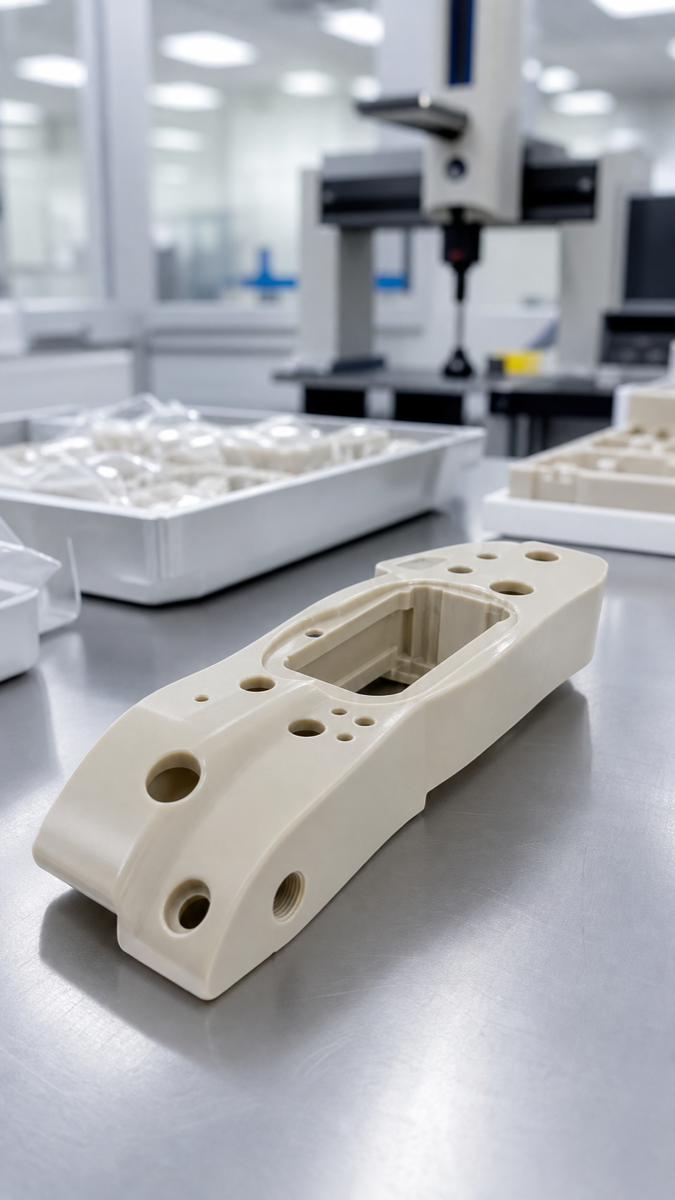

Bei dünnwandigen Teilen sollte die Zeichnung zeigen, welche Fläche Montagebezug ist, ob vor oder nach dem Entgraten gemessen wird und ob das Teil im Einsatz belastet wird. So werden unnötig enge Toleranzen vermieden.
| Merkmal | Kontrollpunkt | Nützliche Zeichnungsangabe |
|---|---|---|
| Dünne Wände | Spannkraft reduzieren und Aufmaß ausbalancieren | Freizustandsprüfung definieren |
| Kleine Bohrungen | Scharfe Bohrer, Pecken und Gratkontrolle | Funktion als Stift, Schraube oder Spiel angeben |
| Gewinde | Eingangsgrate und Ausreißen vermeiden | Lehre und Fase definieren |
| Dichtflächen | Wärmespuren und ungleichmäßige Auflage vermeiden | Ebenheit und Oberfläche angeben |
| Lange Nuten | Symmetrisch schruppen und nach Spannungsabbau schlichten | Gegenstück und Spiel nennen |
| Dicke und dünne Zonen | Stufenprozess gegen Spannungsfreisetzung | Keine pauschale Toleranz für alles |
Prozesskontrollen mit Wirkung
Ein stabiler PEEK-Prozess beginnt vor dem ersten Werkzeugweg. Materialtype, Platten- oder Stangenrichtung, Rohmaß und Spannungszustand sollten geklärt sein. Bei großem Materialabtrag können Schruppen, Ruhezeit und Vorschlichten vor dem Endschnitt sinnvoll sein.
Auch die Werkzeugwahl ist entscheidend. Scharfe Hartmetallwerkzeuge, passende Schneidengeometrie und saubere Spanabfuhr reduzieren Reibung. PEEK verzeiht kein stumpfes Werkzeug: Grate, Schmieren und lokale Wärme entstehen schnell.
| Maßnahme | Nutzen für Käufer |
|---|---|
| Weichbacken oder Sonderauflage | Weniger Spannmarken und Formrückstellung |
| Ausbalanciertes Schruppen | Kontrolliert Spannung und Ebenheit |
| Schlichtaufmaß lassen | Endschnitt bleibt leicht und berechenbar |
| Scharfe Werkzeuge und gute Spanabfuhr | Reduziert Wärme, Schmieren und Grate |
| Bezüge spät fertigbearbeiten | Funktionale Referenzen bleiben genauer |
| Nach dem Ausspannen prüfen | Zeigt die reale Montagebedingung |
Entgraten ohne Maßverlust
Entgraten ist bei PEEK nicht nur Kosmetik. Wird zu viel Kante entfernt, verlieren kleine Bohrungen, Dichtstege, Führungsnuten und Anschläge ihr Maß. Besser ist es, starke Grate beim Schneiden zu verhindern und danach kontrolliert zu finishen.
Die Methode muss zur Funktion passen. Eine freie Kante darf stärker gebrochen werden. Eine Dichtfläche oder Passbohrung braucht oft nur minimale Handarbeit unter Vergrößerung. Die Zeichnung sollte scharfe Kanten, Kantenbruch und Maximalmaß klar definieren.

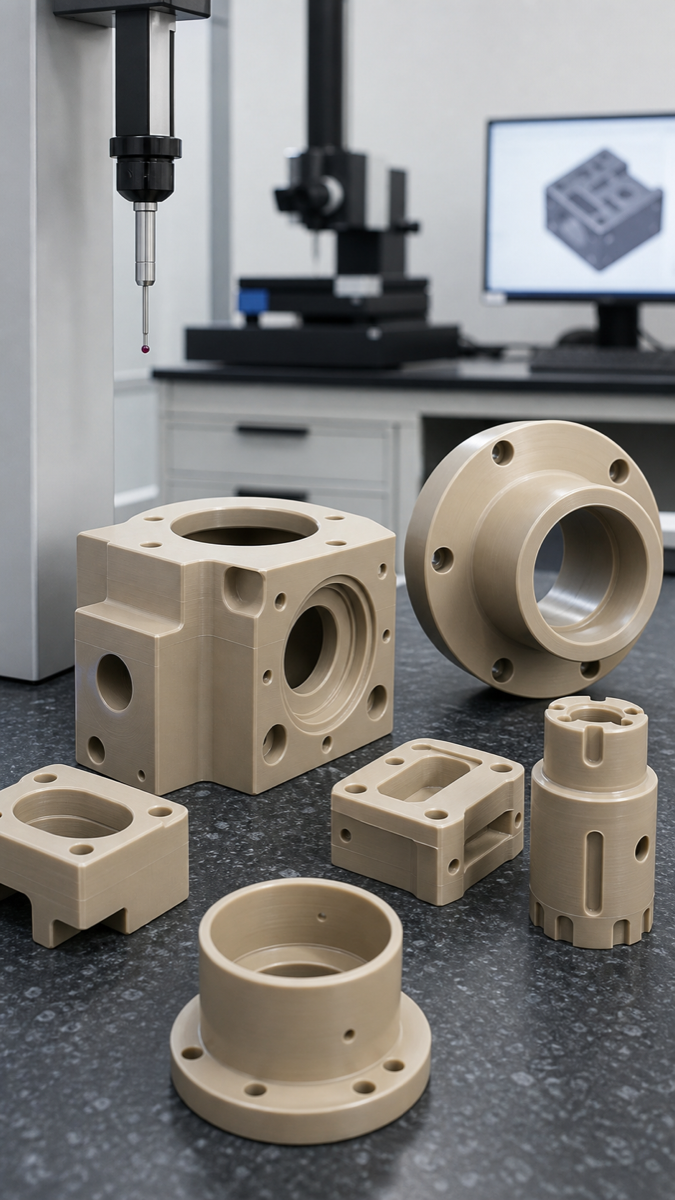

Prüfplan für stabile Maße
| Prüfpunkt | Empfohlene Methode | Warum wichtig |
|---|---|---|
| Bohrungsdurchmesser | Lehre, Innenmessgerät oder KMG je nach Toleranz | Bestätigt Passung nach Rückfederung |
| Bohrungsposition | KMG mit definierten Bezügen | Sichert Montageausrichtung |
| Ebenheit | Im freien Zustand auf stabiler Auflage prüfen | Vermeidet Spannverzug im Bericht |
| Gewinde | Gut/Ausschuss-Lehre und Sichtprüfung | Verhindert Montageschäden |
| Kantenbruch | Sicht- oder Mikroskopprüfung kritischer Merkmale | Verhindert Überentgraten |
| Serienwiederholung | Erstmuster plus Stichproben | Hält Kleinserien konstant |
RFQ-Checkliste für PEEK-Teile
Bei einer PEEK-Anfrage reicht das 3D-Modell allein nicht. Eine gute RFQ enthält PEEK-Qualität, 2D-Zeichnung, kritische Toleranzen, Menge, Anwendung, Montagebedingung, Oberfläche und Prüfanforderung. Für Medizin, Halbleiter oder elektrische Isolation sollten Sauberkeit und Dokumentation früh geklärt werden.
| RFQ-Angabe | Was der Lieferant entscheiden kann |
|---|---|
| PEEK-Qualität oder Marke | Werkzeug, Wärmekontrolle und Materialbeschaffung |
| Kritische Maße | Welche Merkmale enger zu führen sind |
| Montagefunktion | Priorität für Passung, Gleiten, Dichten oder Isolation |
| Menge und Wiederholung | Vorrichtung und Prüffrequenz |
| Entgratgrenze | Zulässiger Kantenbruch |
| Prüfbericht | KMG, Lehren oder Erstmusterdaten |
FAQ
Kann PEEK enge CNC-Toleranzen halten?
Ja, wenn Spannung, Wärme, Werkzeugverschleiß und Prüfzustand kontrolliert werden. Dünne Wände und lange Nuten brauchen besondere Prüfung.
Warum verzieht sich PEEK nach der Bearbeitung?
Häufige Ursachen sind zu hohe Spannkraft, unausgewogener Materialabtrag, Schneidwärme und gelöste Eigenspannung.
Ändert Entgraten das Maß?
Ja, das ist möglich. Kritische Bohrungen, Dichtkanten und Anschläge brauchen kontrolliertes Finish und definierten Kantenbruch.
Ist Kühlschmierstoff bei PEEK erlaubt?
Das hängt von Funktion und Sauberkeit ab. Manche Teile nutzen Kühlschmierstoff, andere Luft oder Trockenbearbeitung mit Wärmekontrolle.
Was sollte der Käufer angeben?
Kritische Bezüge, Passungen, Gewinde, Kantenlimits, Prüfmethode und ob im freien Zustand gemessen wird.
Zusammenfassung
PEEK-Präzisionsbearbeitung ist sensibel, weil kleine Prozessdetails das Endmaß verändern. Ein guter Lieferant kontrolliert Materialabtrag, Spannung, Werkzeugschärfe, Wärme, Entgraten und Freizustandsprüfung als System. Klare Zeichnungen und Funktionshinweise reduzieren Nacharbeit deutlich.
