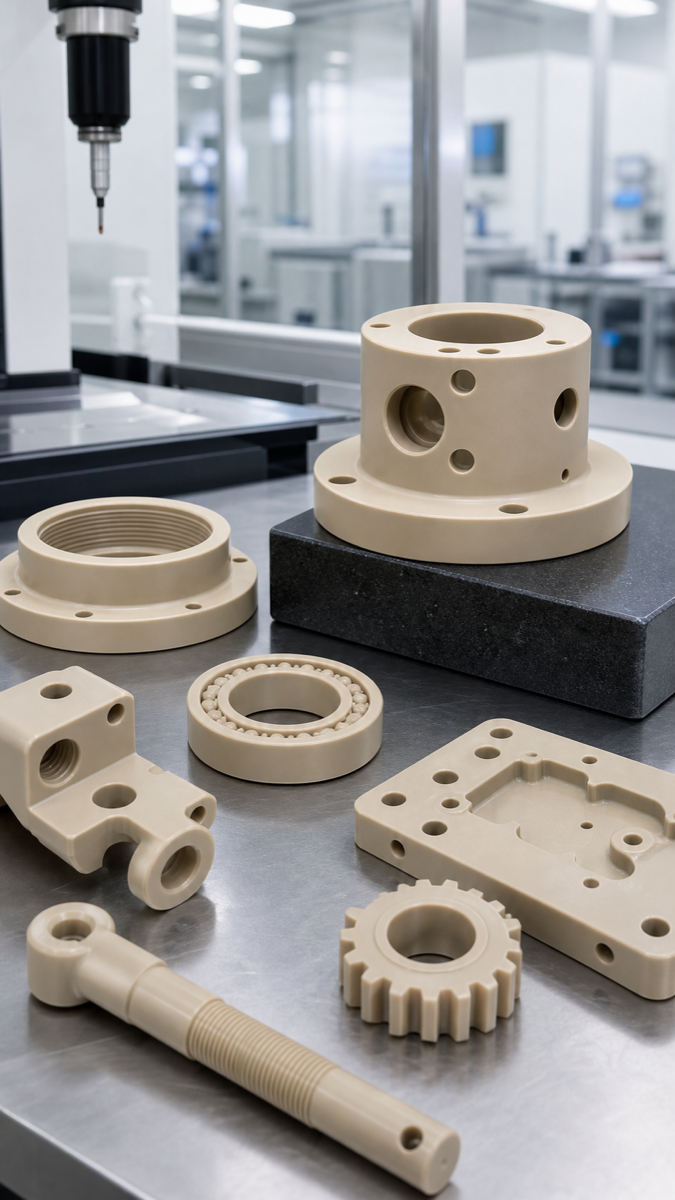

PEEK se elige para piezas de precisión por su resistencia a temperatura, químicos, desgaste y buen aislamiento eléctrico. Se usa en robótica, dispositivos médicos, equipos de semiconductores, utillajes aeroespaciales y automatización avanzada. Pero PEEK no se mecaniza como aluminio o acero inoxidable.
La preocupación del comprador es clara: ¿la pieza mantendrá tolerancia después del mecanizado, desbarbado y montaje? Para responder, el proveedor debe controlar calor de corte, presión de sujeción, filo de herramienta, secuencia, acabado de bordes e inspección.
Por qué PEEK es difícil de mecanizar
| Riesgo | Por qué ocurre | Resultado típico |
|---|---|---|
| Deformación | PEEK tiene menor rigidez que el metal y responde a la sujeción | Paredes delgadas o ranuras se mueven al soltar |
| Cambio dimensional | El calor y la recuperación elástica modifican la medida final | Alojamientos o cavidades cambian después |
| Rebabas | Una herramienta desgastada puede arrastrar material en lugar de cortar | Entradas de agujeros y roscas requieren más trabajo |
| Tensión interna | Gran retirada de material o desbaste agresivo libera tensión | Planitud y posición se vuelven inestables |
| Daño superficial | Demasiado calor o rozamiento pule, funde o rompe la superficie | Contacto de sellado y apariencia no son constantes |
| Error de inspección | Medir la pieza sujeta oculta la recuperación | La pieza falla en montaje real |
Funciones que conviene revisar pronto
No todas las dimensiones de PEEK necesitan tolerancia estrecha. Primero se deben separar funciones críticas de superficies visuales o de holgura. Alojamientos, guías deslizantes, roscas, caras de sellado, zonas aislantes y agujeros datum requieren más atención.

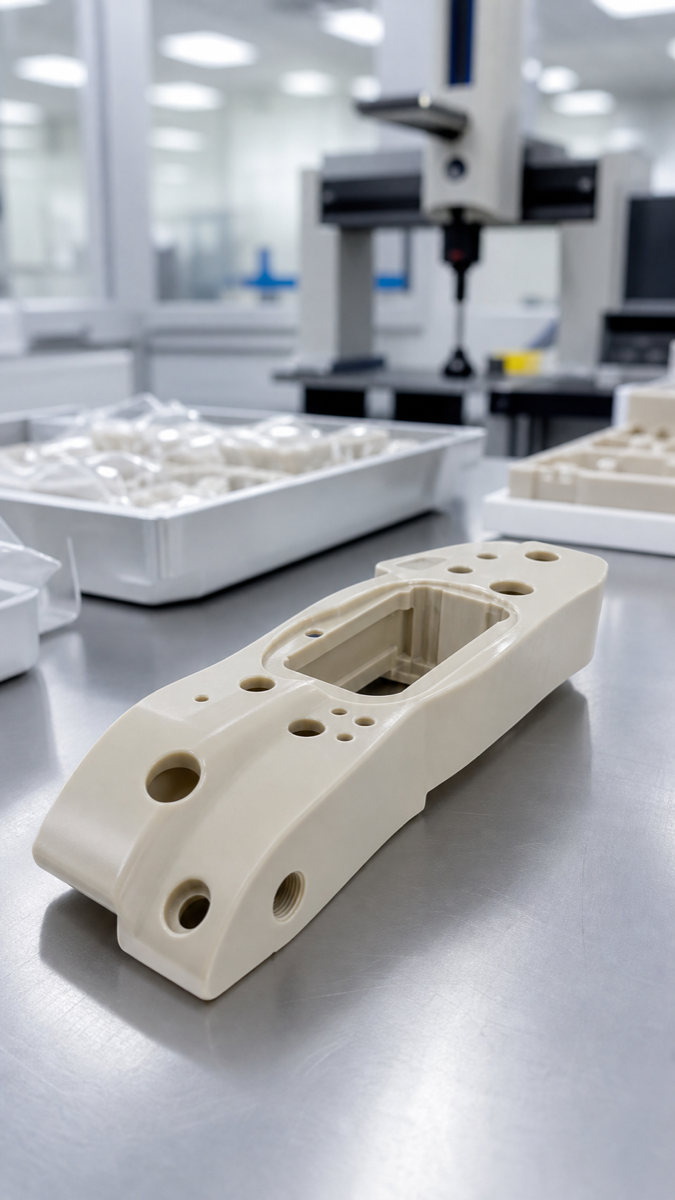

En paredes delgadas, el plano debe indicar qué superficie es datum de montaje, si se mide antes o después del desbarbado y si la pieza trabajará cargada. Ese contexto evita ajustar en exceso superficies sin función.
| Función | Punto de control | Nota útil en plano |
|---|---|---|
| Pared delgada | Bajar fuerza de sujeción y dejar material equilibrado | Definir inspección en estado libre |
| Agujeros pequeños | Herramienta afilada, pecking y control de rebabas | Indicar si es pasador, tornillo u holgura |
| Roscas | Evitar rebaba de entrada y desgarro | Definir calibre y chaflán |
| Caras de sellado | Evitar marcas térmicas y apoyo desigual | Indicar planitud y superficie |
| Ranuras largas | Desbaste simétrico y acabado tras liberar tensión | Identificar pieza de acoplamiento |
| Zonas gruesas y delgadas | Mecanizado por etapas | Evitar una tolerancia única para todo |
Controles de proceso que ayudan
Un proceso estable de PEEK empieza antes de programar. Hay que confirmar grado de material, dirección de barra o placa, tamaño de bruto y condición de tensión. Si se retira mucho material, puede necesitar desbaste, reposo y semiacabado antes del corte final.
La herramienta también es clave. Carburo afilado, geometría adecuada y evacuación limpia de viruta reducen rozamiento. PEEK no perdona una herramienta gastada: aparecen rebabas, arrastre superficial y calor local con rapidez.
| Acción de control | Beneficio para el comprador |
|---|---|
| Mordazas blandas o apoyo especial | Reduce marcas y recuperación de forma |
| Desbaste equilibrado por ambos lados | Controla tensión y planitud |
| Dejar sobrematerial de acabado | Hace el corte final ligero y predecible |
| Herramientas afiladas y buena viruta | Reduce calor, arrastre y rebabas |
| Acabar datums al final | Mantiene referencias funcionales |
| Inspeccionar después de soltar | Muestra la condición real de montaje |
Cómo desbarbar sin cambiar medidas
El desbarbado no es solo estética en PEEK. Si se elimina demasiado borde, agujeros pequeños, zonas de sellado, ranuras guía y escalones de localización pueden perder medida. Es mejor prevenir rebabas fuertes durante el corte y después aplicar un acabado controlado.
El método debe depender de la función. Un borde de holgura permite mayor rotura de arista. Una cara de sellado o alojamiento puede necesitar un acabado mínimo bajo aumento. El plano debe definir si se aceptan aristas vivas y el máximo chaflán permitido.

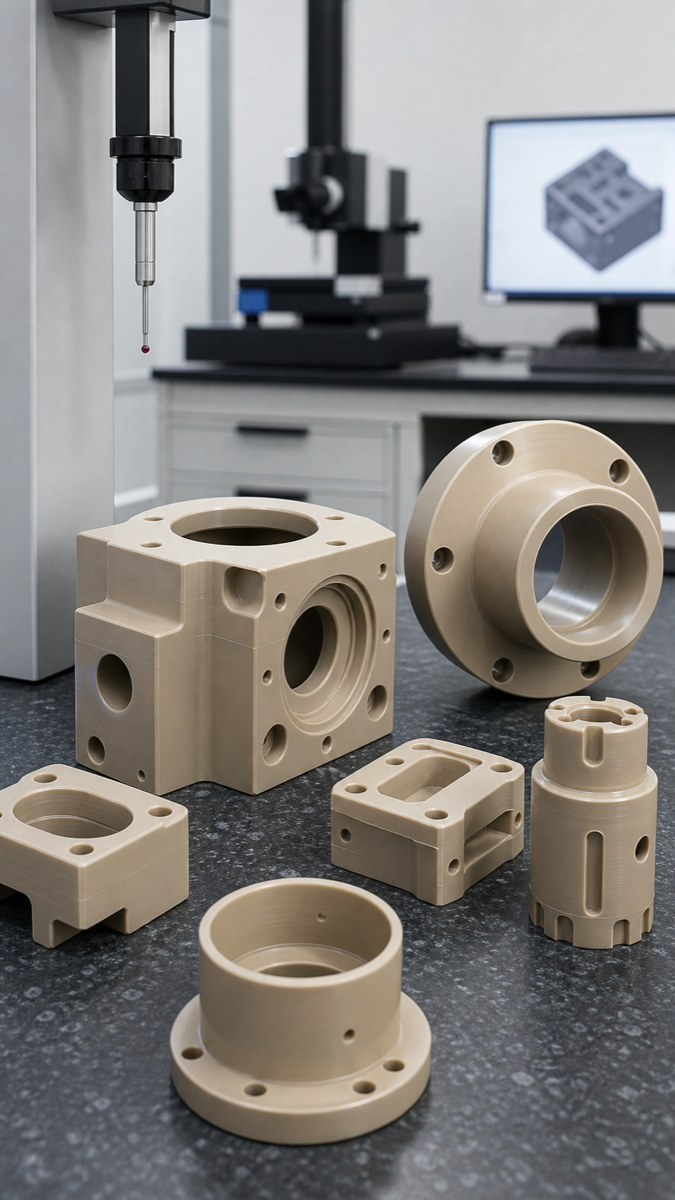

Plan de inspección dimensional
| Elemento | Método recomendado | Por qué importa |
|---|---|---|
| Diámetro de alojamiento | Calibre, alesómetro o CMM según tolerancia | Confirma ajuste tras recuperación |
| Posición de agujeros | CMM con datums definidos | Protege alineación de montaje |
| Planitud | Medir en estado libre con apoyo estable | Evita distorsión por sujeción |
| Roscas | Calibre pasa/no pasa y revisión visual | Evita dañar el montaje |
| Rotura de arista | Visual o microscopio en funciones críticas | Evita desbarbado excesivo |
| Repetibilidad de lote | Primer artículo y controles puntuales | Mantiene consistencia en lotes pequeños |
Checklist RFQ para piezas PEEK
Al solicitar una pieza PEEK, no envíe solo el modelo 3D. Una RFQ útil incluye grado PEEK, plano 2D, tolerancias críticas, cantidad, uso esperado, condición de montaje, requisito de superficie e inspección. Si se usa en médico, semiconductor o aislamiento eléctrico, limpieza y documentación deben tratarse al inicio.
| Dato RFQ | Qué ayuda a decidir |
|---|---|
| Grado o marca de PEEK | Herramienta, calor y compra de material |
| Dimensiones críticas | Qué funciones requieren más control |
| Función de montaje | Prioridad de ajuste, deslizamiento, sellado o aislamiento |
| Cantidad y repetición | Inversión en útil e inspección |
| Límite de desbarbado | Cuánta rotura de arista es aceptable |
| Informe de inspección | CMM, calibres o datos de primer artículo |
FAQ
¿PEEK puede mantener tolerancias estrechas?
Sí, si se controlan sujeción, calor, desgaste de herramienta e inspección. Paredes delgadas y ranuras largas requieren revisión especial.
¿Por qué se deforma PEEK después del mecanizado?
Por fuerza de sujeción excesiva, retirada de material desequilibrada, calor de corte o liberación de tensión interna.
¿El desbarbado cambia la medida?
Puede cambiarla. Agujeros, bordes de sellado y escalones datum necesitan acabado controlado y límite de arista.
¿Se usa refrigerante con PEEK?
Depende de la función y limpieza requerida. Algunas piezas usan refrigerante; otras aire o mecanizado seco con control térmico.
¿Qué debe marcar el comprador?
Datums críticos, ajustes, roscas, límites de borde, método de inspección y si se mide en estado libre.
Resumen
El mecanizado de PEEK es sensible porque pequeños detalles del proceso cambian la dimensión final. Un buen proveedor controla desbaste, sujeción, filo, calor, desbarbado e inspección en estado libre como un sistema. Para compras, planos claros y notas funcionales reducen retrabajos.
