3-Achs-, 4-Achs- und 5-Achs-CNC-Bearbeitung für Roboterteile: der Unterschied

Der Unterschied zwischen 3-Achs-, 4-Achs- und 5-Achs-CNC liegt nicht nur darin, welche Maschine moderner ist. Bei Roboterteilen zählt, wie viele Flächen, Bohrungsrichtungen und kritische Bezüge mit weniger Spannungen bearbeitet werden können.

Flache Platten und einfache Halter reichen oft für 3-Achs-CNC. Seitliche Bohrungen und regelmäßige Kreismerkmale profitieren von 4-Achs-Bearbeitung. Komplexe Leichtbauhalter, schräge Sensorflächen, tiefe Taschen und mehrdirektionale Bohrungssysteme sind häufig Kandidaten für 5-Achs-Bearbeitung.

Komplexer 5-Achs-gefräster Halter mit mehrseitigen Robotermerkmalen
Die Achsauswahl hängt von Bearbeitungsflächen, Bohrungsrichtungen und zulässiger Spannanzahl ab.

Kernunterschied

Punkt 3-Achs-CNC 4-Achs-CNC 5-Achs-CNC
Bewegung X, Y und Z linear Ein zusätzlicher Drehachse Zwei Drehachsen oder indexierte Mehrwinkelbearbeitung
Typische Teile Platten, einfache Deckel, einseitige Bohrungen Zylindrische Teile, Seitenbohrungen, regelmäßige Mehrseiten Komplexe Halter, schräge Bohrungen, tiefe Taschen, mehrere Bezüge
Spannungen Mehrere Spannungen bei mehreren Flächen Reduziert einige Umspannungen Reduziert Umspannungen deutlich
Risiko Bezugsversatz nach dem Wenden Drehposition muss kontrolliert werden Programmierung und Spannung anspruchsvoller, aber Bezugskette stabiler
Kosten Geringere Maschinenkosten Mittel Mehr Programmierung und Maschinenzeit, aber weniger Nacharbeitsrisiko
Beste Phase Einfache Prototypen Mittlere Komplexität Funktionsvalidierung und präzise Kleinserie

Wann 3-Achs-CNC reicht

3-Achs-CNC eignet sich, wenn die Hauptmerkmale auf einer Seite liegen oder von einfachen Bezügen bearbeitet werden können. Roboter-Abdeckplatten, einfache Montageblöcke, Sensorplatten und Kabelhalter sind typische Beispiele.

Das Risiko steigt, wenn Präzisionsbohrungen auf Oberseite, Seitenflächen und schrägen Flächen verteilt sind. Jedes Wenden und Neu-Ausrichten kann Bezugsfehler addieren.

Wann 4-Achs oder 5-Achs prüfen

4-Achs-Bearbeitung hilft bei Lochkreisen, Seitenbohrungen und Merkmalen mit regelmäßiger Rotation. 5-Achs-Bearbeitung hilft bei schrägen Flächen, Leichtbautaschen, tiefem Zugang oder mehreren Bohrungsrichtungen in einem stabilen Koordinatensystem.

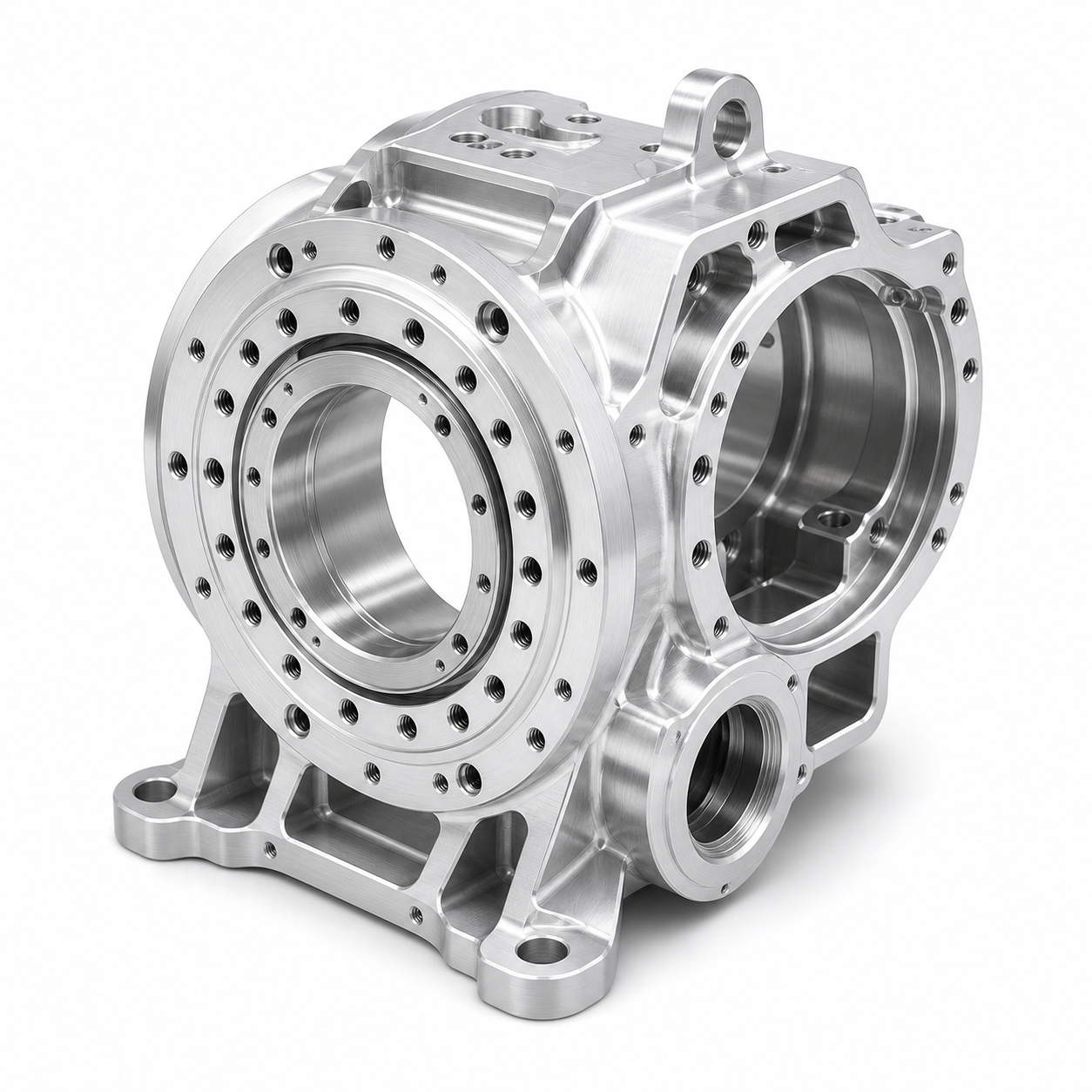

Aluminiumgehäuse eines Robotergelenkmoduls mit mehrdirektionalen Bohrungen
Robotergelenkgehäuse kombinieren seitliche Bohrungen, Lagersitze und Bezugsflächen, die gemeinsam geplant werden sollten.
Situation Empfehlung Grund
Seitenbohrungen an Zylinderteil 4-Achs Reduziert Wenden und neue Bezugnahme
Regelmäßige Mehrseitenbohrungen 4-Achs oder 3+2 Balanciert Kosten und Stabilität
Schräge Sensormontageflächen 5-Achs Reduziert Vorrichtungswechsel und Werkzeugkollision
Leichte Roboterrahmen 5-Achs Verbessert Zugang zu Taschen und Rippen
Dünnwandige Mehrseitenhalter 5-Achs mit Stufenprozess Hilft gegen Spannverzug und Bezugsdrift
Kleinserie mit Wiederholgenauigkeit 5-Achs prüfen Erstmusterprozess kann für die Serie wiederholt werden

Risiken falscher Achsstrategie

Risiko Häufige Ursache Mögliche Folge
Bohrungspositionsfehler Zu viele Spannungen und inkonsistente Bezüge Stifte, Lager oder Sensoren montieren nicht sauber
Koaxialitätsdrift Gegenüberliegende Merkmale getrennt bearbeitet Gelenke können klemmen, warm werden oder schneller verschleißen
Dünnwandverzug Schlechte Spannung und Schnittfolge Teil federt nach dem Lösen zurück
Werkzeugkollision Tiefe Taschen oder Winkel nicht geprüft Werkzeugwegänderung oder Nacharbeit
Finish-Aufmaßfehler Eloxal oder Beschichtung ignoriert Bohrungen werden eng oder Passflächen ändern sich

Wie OEMach entscheidet

OEMach wählt 5-Achs nicht nur, weil die Maschine verfügbar ist. Die Prüfung beginnt mit der Funktion: welche Bohrungen Lager positionieren, welche Flächen Bezüge sind, welche Taschen nur Gewicht sparen und welche Toleranzen die Montage beeinflussen.

Bei einem mehrseitigen Roboterhalter kann der Prozess 5-Achs-Bearbeitung, Weichbacken, Vakuumauflage, stufenweises Schruppen und abschließende KMG-Prüfung kombinieren.

RFQ-Fragen für Käufer

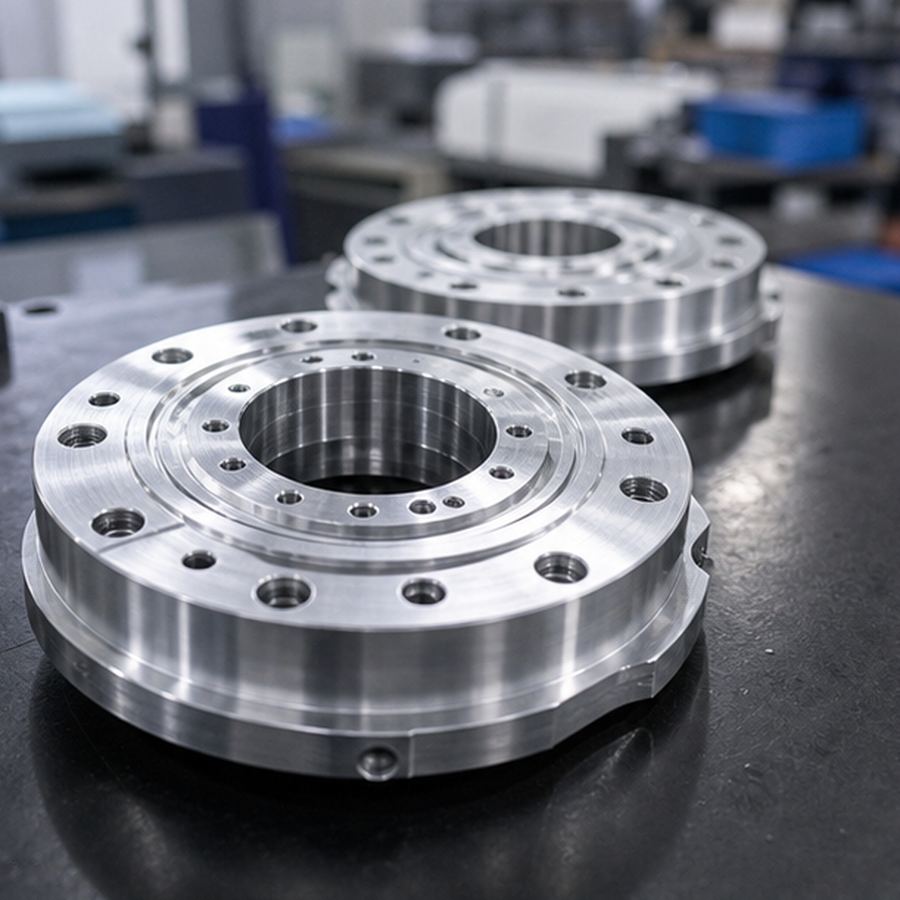

Ausgangsflansch eines Robotergetriebes mit Lochkreis und engen Bezügen
Flansche und Getriebeteile brauchen stabile Bezugskontrolle über wiederholte Merkmale.
Frage Zweck
Wie viele Bearbeitungsflächen hat das Teil? Prüft, ob 3-Achs reicht
Kreuzen kritische Bohrungen mehrere Richtungen? Zeigt Bedarf für 4-Achs oder 5-Achs
Welche Maße steuern wirklich die Montage? Vermeidet unnötig enge Toleranzen
Wie werden dünnwandige Bereiche gespannt? Prüft Verzugsbeherrschung
Kann ein KMG-Bericht geliefert werden? Sichert Erstmuster- und Serienabnahme
Wird die Serie denselben Prozess nutzen? Prüft Konsistenz nach Freigabe

FAQ

Brauchen Roboterteile immer 5-Achs-CNC?

Nein. Einfache Platten und einseitige Merkmale können 3-Achs nutzen. Mehrseitenbohrungen, schräge Flächen und komplexe Leichtbaustrukturen sollten für 5-Achs geprüft werden.

Was ist der Hauptunterschied zwischen 4-Achs und 5-Achs?

4-Achs ergänzt meist eine Drehachse für Seitenbohrungen oder Kreismerkmale. 5-Achs kann mehr Winkel und komplexere räumliche Beziehungen bearbeiten.

Warum kann 5-Achs Fehler reduzieren?

Es reduziert wiederholtes Wenden und neue Bezugnahme, sodass Bohrungen und Bezüge verschiedener Richtungen in einem stabileren System bleiben.

Ist 3-Achs immer günstiger?

Die Maschinenzeit kann niedriger sein, aber mehrere Spannungen, Nacharbeit oder fehlgeschlagene Prototypen können die Gesamtkosten erhöhen.

Sollte der Käufer direkt 5-Achs vorgeben?

Besser sind Zeichnung und Anwendungskontext. Der Lieferant sollte per DFM erklären, welche Merkmale wirklich 5-Achs brauchen.

Zusammenfassung

Die Wahl zwischen 3-Achs-, 4-Achs- und 5-Achs-CNC hängt von Flächen, Bohrungsrichtungen, Spannstrategie und Formtoleranzrisiko ab. Für Roboterteile ist der beste Prozess derjenige, der Funktionsbezüge mit möglichst wenigen unnötigen Umspannungen kontrolliert.
