Mecanizado CNC de 3, 4 y 5 ejes para piezas robóticas: cuál es la diferencia

La diferencia entre CNC de 3, 4 y 5 ejes no es simplemente cuál es más avanzado. En piezas robóticas, la pregunta real es cuántas caras, direcciones de agujeros y datums críticos pueden mecanizarse con menos sujeciones.

Placas y soportes simples pueden hacerse en 3 ejes. Agujeros laterales y patrones circulares pueden beneficiarse de 4 ejes. Soportes ligeros complejos, caras inclinadas, cavidades profundas y sistemas de agujeros multidireccionales suelen ser candidatos para 5 ejes.

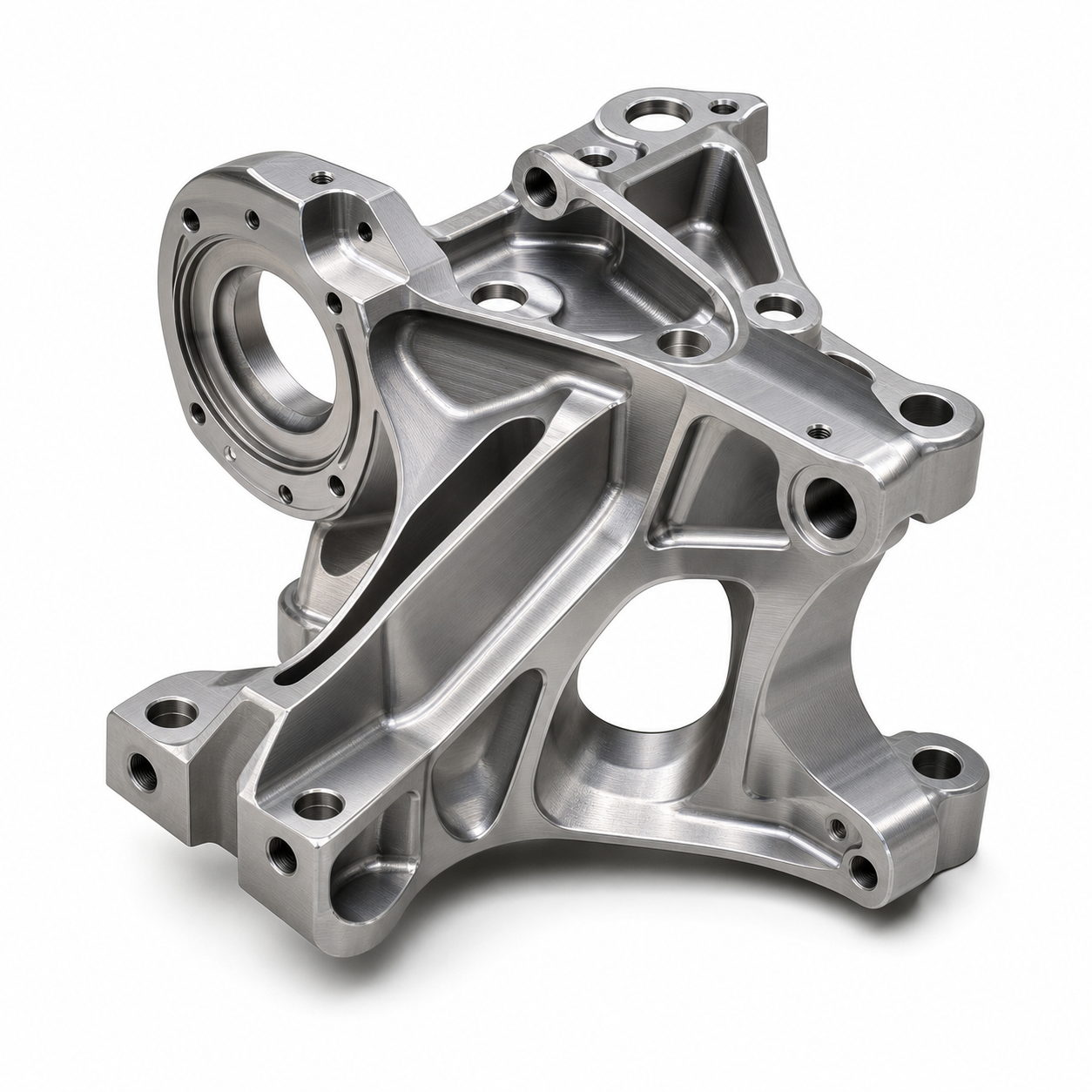

Soporte complejo mecanizado en 5 ejes con características robóticas multicaras
La elección de ejes depende de caras de mecanizado, direcciones de agujeros y número de sujeciones aceptables.

Diferencia principal

Punto CNC 3 ejes CNC 4 ejes CNC 5 ejes
Movimiento X, Y, Z lineales Añade un eje rotativo Añade dos ejes rotativos o mecanizado multiángulo
Piezas típicas Placas, tapas, agujeros de una cara Cilíndricas, agujeros laterales, multicaras regulares Soportes complejos, agujeros inclinados, cavidades, varios datums
Sujeciones Varias si hay muchas caras Reduce algunas vueltas Reduce mucho los cambios de sujeción
Riesgo Desplazamiento de datum al voltear Control de posicionamiento rotativo Programación y fijación más exigentes, pero cadena de datums más estable
Coste Menor coste de máquina Medio Más programación y máquina, pero menos riesgo de retrabajo
Etapa ideal Prototipos simples Complejidad media Validación funcional y bajo volumen preciso

Cuándo basta CNC de 3 ejes

El CNC de 3 ejes es adecuado cuando las características principales están en una cara o pueden mecanizarse desde datums sencillos. Tapas, bloques simples, placas de sensor y abrazaderas de cable son ejemplos comunes.

El riesgo sube cuando agujeros precisos se reparten entre cara superior, laterales y caras inclinadas. Cada volteo puede acumular error de datum.

Cuándo evaluar 4 o 5 ejes

El mecanizado de 4 ejes ayuda con patrones circulares, agujeros laterales y características con rotación regular. El 5 ejes ayuda con superficies inclinadas, bolsillos ligeros, zonas profundas o varias direcciones de agujeros en un sistema estable.

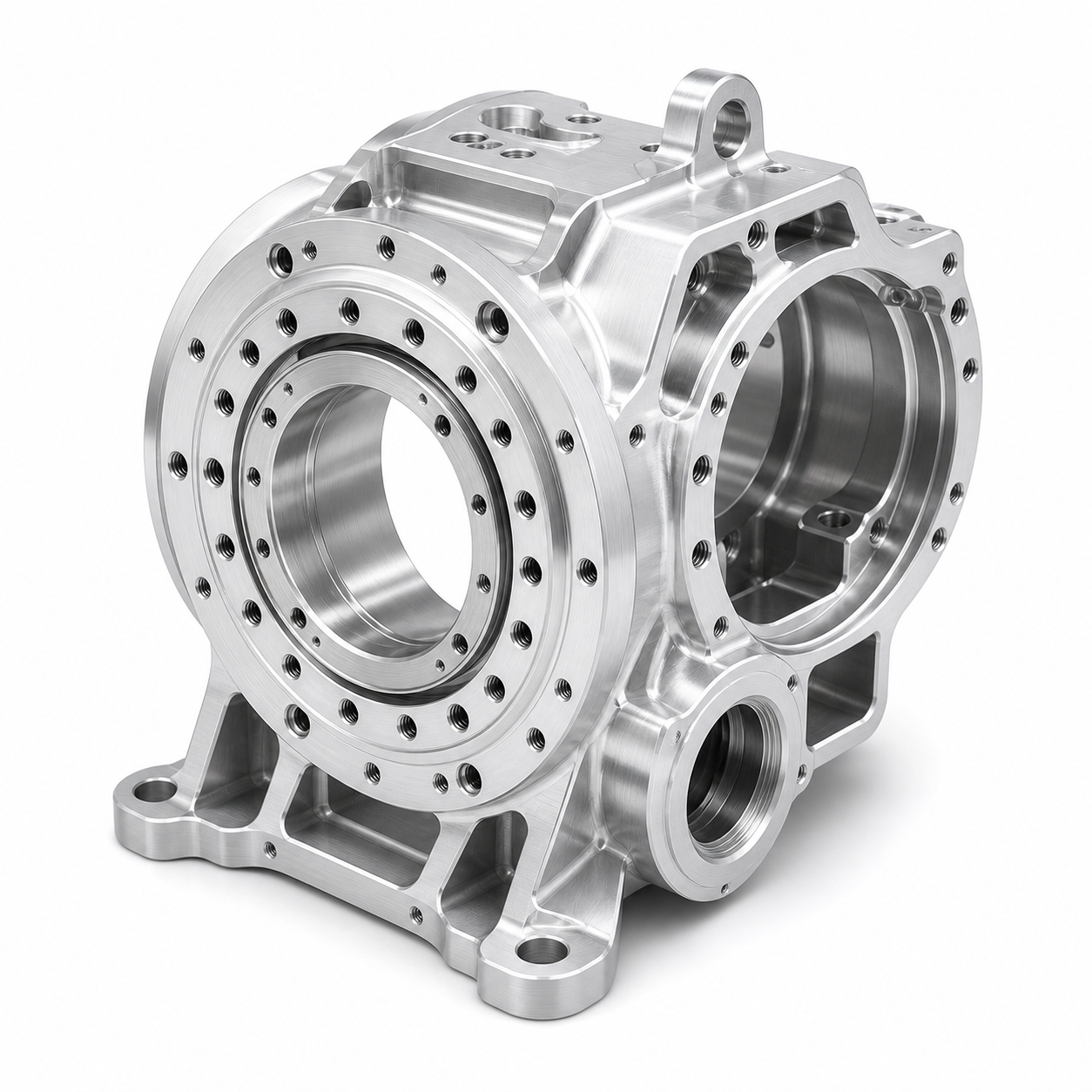

Carcasa de módulo de articulación robótica con agujeros multidireccionales
Las carcasas de articulación combinan agujeros laterales, alojamientos y caras datum que deben planearse juntas.
Situación Evaluación sugerida Razón
Agujeros laterales en pieza cilíndrica 4 ejes Reduce volteo y nuevo datum
Agujeros multicaras regulares 4 ejes o 3+2 Equilibra coste y estabilidad
Caras de sensor inclinadas 5 ejes Reduce cambios de útil e interferencia
Bastidores ligeros 5 ejes Mejora acceso a cavidades y nervios
Soportes multicaras de pared delgada 5 ejes con etapas Ayuda a controlar sujeción y deriva
Bajo volumen con repetibilidad Evaluar 5 ejes El proceso inicial puede repetirse en lote

Riesgos de elegir mal

Riesgo Causa común Resultado posible
Error de posición de agujeros Demasiadas sujeciones y datums inconsistentes Pasadores, rodamientos o sensores no montan bien
Deriva de coaxialidad Funciones opuestas mecanizadas por separado La articulación puede trabarse, calentarse o desgastarse
Deformación de pared delgada Mala sujeción y secuencia de corte La pieza recupera forma tras soltar
Interferencia de herramienta Cavidades o ángulos no revisados Cambio de trayectoria o retrabajo
Error de acabado Anodizado o recubrimiento ignorado Agujeros apretados o caras modificadas

Cómo decide OEMach

OEMach no elige 5 ejes solo porque la máquina exista. La revisión empieza por la función: qué agujeros localizan rodamientos, qué caras son datums, qué cavidades solo reducen peso y qué tolerancias afectan el montaje.

En un soporte robótico multicaras, el proceso puede combinar 5 ejes, mordazas blandas, apoyo por vacío, desbaste por etapas e inspección CMM final.

Preguntas RFQ para compradores

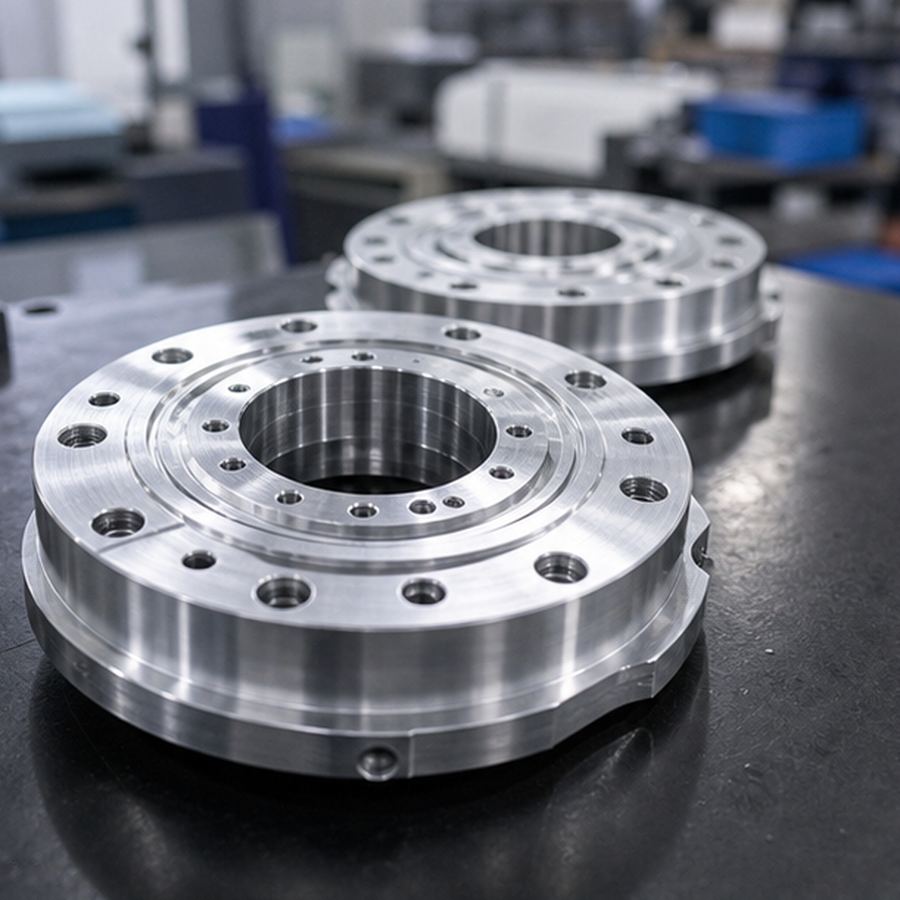

Brida de salida de reductor robótico con patrón circular de agujeros
Las bridas circulares y piezas de reductor requieren control estable de datums en patrones repetidos.
Pregunta Objetivo
¿Cuántas caras se mecanizan? Ver si 3 ejes basta
¿Los agujeros críticos cruzan varias direcciones? Evaluar 4 o 5 ejes
¿Qué dimensiones controlan realmente el montaje? Evitar tolerancias innecesarias
¿Cómo se sujetarán paredes delgadas? Comprobar control de deformación
¿Puede entregar informe CMM? Confirmar aceptación de primer artículo y lote
¿El lote repetirá el mismo proceso? Ver consistencia después del prototipo

FAQ

¿Las piezas robóticas siempre necesitan CNC 5 ejes?

No. Placas simples y funciones de una cara pueden usar 3 ejes. Agujeros multicaras, caras inclinadas y estructuras ligeras complejas deben evaluarse para 5 ejes.

¿Cuál es la diferencia entre 4 y 5 ejes?

4 ejes añade normalmente un eje rotativo para agujeros laterales o patrones circulares. 5 ejes maneja más ángulos y relaciones espaciales complejas.

¿Por qué 5 ejes reduce error?

Reduce volteos y nuevos datums, por lo que agujeros y caras de distintas direcciones quedan en un sistema más estable.

¿3 ejes siempre es más barato?

La máquina puede costar menos, pero varias sujeciones, retrabajo o prototipos fallidos pueden subir el coste total.

¿Debo pedir directamente 5 ejes?

Mejor enviar plano y contexto de uso para que el proveedor haga DFM y explique qué funciones necesitan 5 ejes.

Resumen

Elegir CNC de 3, 4 o 5 ejes depende de caras, direcciones de agujeros, fijación y riesgo de tolerancia geométrica. Para piezas robóticas, el mejor proceso controla datums funcionales con menos cambios de sujeción innecesarios.
