Wenn sich Präzisions-Aluminiumteile nach dem Anodisieren maßlich ändern, liegt die Ursache oft nicht nur in der CNC Bearbeitung. Schichtdicke, Vorbehandlung, Maskierung, Bohrungsgeometrie, Nutbreite und die Endprüfung beeinflussen das gelieferte Maß.
Bei Präzisionsteilen muss die Zeichnung klar angeben, ob vor dem Anodisieren oder im fertig anodisierten Zustand geprüft wird. Kritische Bohrungen, Positioniernuten, Gewinde, Dichtflächen und leitfähige Bereiche sollten separat markiert werden.
OEMach betrachtet Bearbeitung, Anodisieren, Reinigung, Verpackung und Endprüfung als eine Lieferkette, damit der Käufer nicht nur ein bearbeitetes Rohteil, sondern ein montagefertiges Bauteil erhält.
Direkte Antwort
Zur Kontrolle der Maßänderung nach dem Anodisieren muss zuerst der Endzustand für die Abnahme definiert werden. Wenn Bohrung, Nut oder Passfläche nach dem Anodisieren funktionsfähig sein müssen, sind Aufmaß, Schichtdickenbereich, Maskierung und Nachprüfung vor Produktionsstart festzulegen.
Allgemeine Sichtflächen können meist dem Standardprozess folgen. Präzisionsbohrungen, Passstiftbohrungen, Schiebenuten, Gewinde und Dichtflächen können Aufmaß, Maskierung, Gewindeschutz oder eine Prüfung nach der Oberflächenbehandlung brauchen.
Welche Maße können sich nach dem Anodisieren ändern?
Beim Anodisieren entsteht eine kontrollierte Oxidschicht auf Aluminium. Ein Teil der Schicht wächst in die Oberfläche, ein Teil nach außen. Dadurch können Bohrungen kleiner, Nuten enger und Passflächen leicht verschoben werden.
| Bereich | Typische Änderung | Kontrolle |
|---|---|---|
| Präzisionsbohrungen | Wirksamer Durchmesser kann kleiner werden | Aufmaß vorsehen oder nach dem Anodisieren prüfen |
| Positioniernuten | Nutbreite kann enger werden | Spiel nach Schichtdicke berechnen |
| Gewindebohrungen | Gewinde kann schwergängig werden | Schützen oder mit Lehre prüfen |
| Dichtflächen | Schicht und Rauheit beeinflussen Kontakt | Maskieren oder Oberflächenzustand definieren |
| Sichtflächen | Farbe, Glanz und Strahlstruktur können variieren | Muster oder optische Klasse freigeben |
| Dünne Kanten | Empfindlicher gegen Handling | Fasen und Verpackung definieren |
Was sollte in der Zeichnung klar sein?
| Punkt | Empfohlene Angabe | Zweck |
|---|---|---|
| Endzustand | Maße gelten nach dem Anodisieren | Unterschiedliche Abnahmekriterien vermeiden |
| Schichtdicke | Dekoratives oder Hartanodisieren angeben | Passendes Aufmaß ermöglichen |
| Funktionsbereiche | Bohrungen, Nuten, Bezüge und Dichtflächen markieren | Toleranzbudget an den richtigen Stellen nutzen |
| Maskierung | Nicht zu beschichtende Flächen aufführen | Nacharbeit reduzieren |
| Nachprüfung | Kritische Maße nach dem Anodisieren fordern | Endzustand nachvollziehbar machen |
| Optik | Farbe, Strahlgrad und sichtbare Marken definieren | Optische Diskussionen reduzieren |
Stabilere Prozessroute
Eine stabile Route trennt Sichtflächen von Funktionsflächen. Schwere Bearbeitung und Spannungsabbau sollten vor dem Finish erfolgen, während kritische Bohrungen und Passflächen mit Blick auf das Anodisier-Aufmaß fertigbearbeitet werden.
| Schritt | Empfehlung | Kontrolle |
|---|---|---|
| DFM Prüfung | Sichtflächen und kritische Merkmale trennen | Unnötig enge Toleranzen vermeiden |
| Material | Al6061, Al7075 oder Legierungzustand bestätigen | Farb- und Bearbeitungsstreuung reduzieren |
| Schruppen | Spannungen freisetzen und viel Material zuerst entfernen | Endgeometrie schützen |
| Schlichten | Bohrungen, Nuten und Passflächen mit Aufmaß fertigen | Endmaß nach Anodisieren vorbereiten |
| Maskierung | Dicht-, Leit- oder Präzisionsbereiche schützen | Funktionsflächen nutzbar halten |
| Endprüfung | Kritische Maße nach dem Anodisieren messen | Lieferzustand bestätigen |
Wo treten Probleme am häufigsten auf?
| Situation | Symptom | Empfohlene Kontrolle |
|---|---|---|
| H7 Passbohrungen | Stifte oder Buchsen werden zu eng | Aufmaß und Nachprüfung |
| Schiebenuten | Schieber läuft nicht sauber | Nutbreite nach Schicht und Spiel berechnen |
| Gewinde | Schrauben laufen schwer | Gewinde schützen, reinigen und prüfen |
| Schwarz anodisierte Sichtteile | Farbunterschied oder Aufhängemarkierung | Muster und Sichtflächen freigeben |
| O-Ring Nuten | Kompression ändert sich | Maskierung oder Rauheit und Endmaß definieren |
Wie OEMach solche Teile behandelt

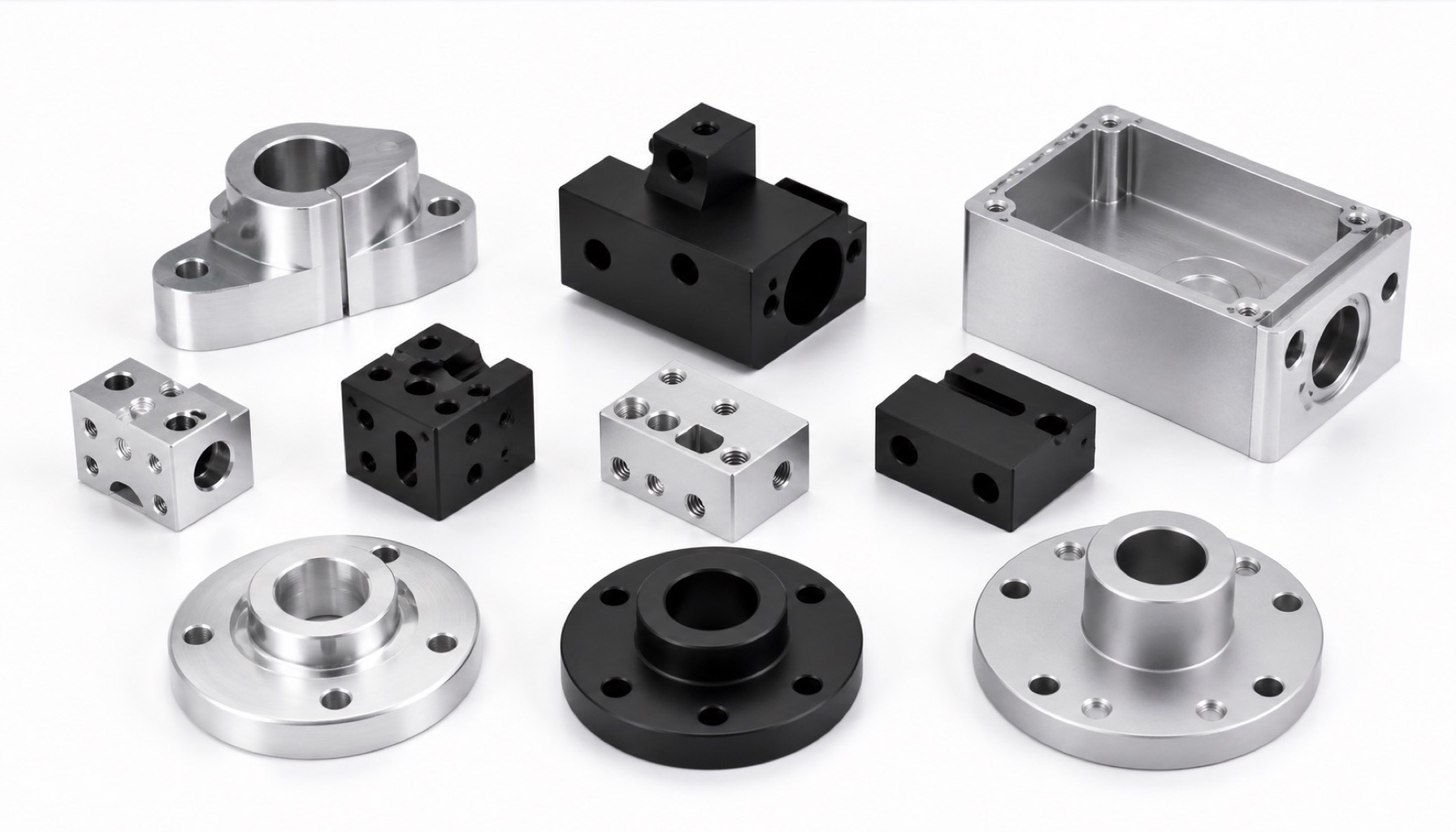

Bei Haltern, Gehäusen und Aluminium-Präzisionsteilen für Robotik oder Instrumente klassifiziert OEMach Positionierbohrungen, Dichtnuten und Passflächen als kritische Merkmale. Normale Außenflächen werden als optische Bereiche behandelt.

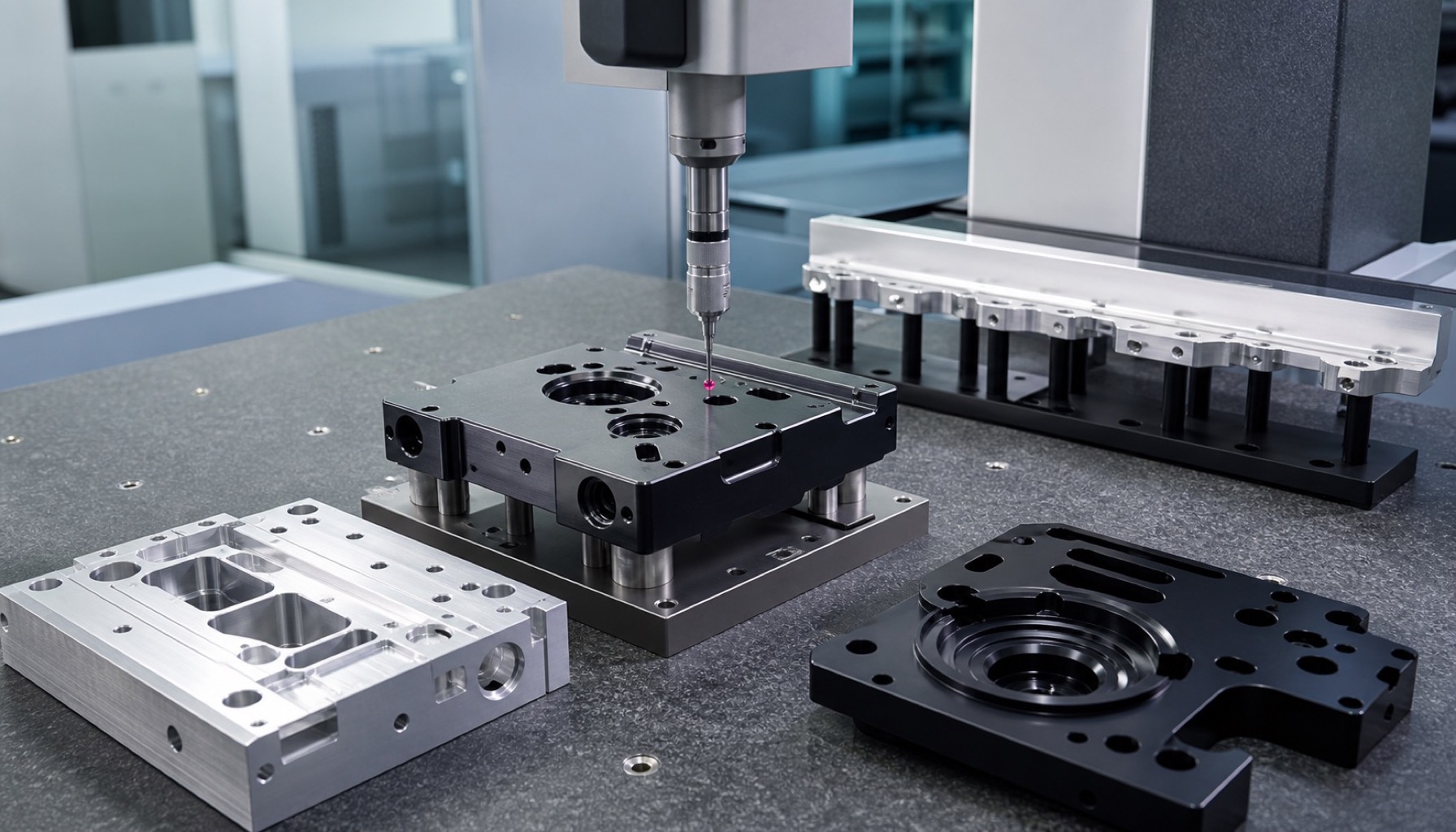

Der Prozess kann Weichbacken, stufenweises Schlichten und lokale Maskierung vor dem Anodisieren nutzen. Nach der Oberflächenbehandlung werden kritische Bohrungen, Nuten und Ebenheiten im Endzustand erneut geprüft.
Diese frühe Planung reduziert Nacharbeit bei Prototypen und Kleinserien, wenn das Teil sauber aussehen und gleichzeitig korrekt montieren muss.
Einkaufsfragen vor der Bestellung
| Frage | Warum wichtig |
|---|---|
| Werden Maße vor oder nach dem Anodisieren abgenommen? | Definiert den echten Lieferzustand |
| Bekommen kritische Bohrungen Schicht-Aufmaß? | Verhindert zu enge Passungen |
| Welche Flächen werden maskiert? | Schützt Dicht-, Leit- und Präzisionsbereiche |
| Kann nach der Behandlung geprüft werden? | Macht den Endzustand nachvollziehbar |
| Kann ein Erstmuster Farbe und Maß bestätigen? | Reduziert Chargenstreit |
| Wie wird der Oberflächenpartner gesteuert? | Prüfung der Koordination zwischen Bearbeitung und Finish |
FAQ
Werden anodisierte Bohrungen immer kleiner?
Meist wächst die Oxidschicht auf der Bohrungswand und verringert den wirksamen Durchmesser. Die Änderung hängt von Schichtdicke, Bohrungsgröße, Vorbehandlung und Prozess ab.
Soll vor oder nach dem Finish geprüft werden?
Bei Präzisions-Montageteilen sollten kritische Maße meist im fertig anodisierten Zustand abgenommen werden. Zeichnung, Angebot und Bericht sollten das klar sagen.
Warum beeinflusst Hartanodisieren die Montage stärker?
Hartanodisieren hat meist eine dickere Schicht. Bohrungen, Nuten und Passflächen ändern sich deutlicher, wenn kein Aufmaß, keine Maskierung oder keine Nachprüfung geplant ist.
Welche Bereiche werden oft maskiert?
Dichtflächen, leitfähige Flächen, Passbohrungen, Positioniernuten und manche Gewinde brauchen häufig Maskierung oder Schutz.
Kann OEMach Maßkontrolle nach Anodisieren unterstützen?
Ja. OEMach kann CNC Aufmaß, Maskierungsprüfung, Anodisieren und Nachprüfung für Aluminium-Präzisionsteile in Kleinserie koordinieren.
Zusammenfassung
Anodisieren sollte bei Aluminium-Präzisionsteilen nicht als nachträglicher Schritt behandelt werden. Endzustand, Schichtdicke, Maskierung und Prüfung müssen früh definiert werden, besonders bei Bohrungen, Nuten, Dichtflächen und Gewinden.
