Cuando una pieza de aluminio de precisión cambia de dimensión después del anodizado, la causa no suele ser solo un error de mecanizado. El espesor de capa, el pretratamiento, el enmascarado, la geometría de agujeros, el ancho de ranuras y el criterio de inspección final influyen en la dimensión entregada.
En piezas de precisión, el plano debe definir si las dimensiones se verifican antes del anodizado o en condición final anodizada. Agujeros críticos, ranuras de posicionamiento, roscas, caras de sellado y zonas conductoras deben indicarse por separado.
OEMach suele revisar mecanizado, anodizado, limpieza, embalaje e inspección final como una sola cadena de entrega, de modo que el comprador recibe piezas compatibles con el estado real de montaje.
Respuesta directa
Para controlar el cambio dimensional tras el anodizado, primero hay que definir la condición final de inspección. Si un agujero, ranura o cara de ajuste debe funcionar después del anodizado, la sobremedida, el rango de espesor, el enmascarado y la inspección posterior deben definirse antes de producir.
Las superficies estéticas generales pueden seguir una ruta de anodizado estándar. Los agujeros de precisión, pasadores, ranuras deslizantes, roscas y caras de sellado pueden necesitar sobremedida, enmascarado, protección de rosca o verificación posterior.
Qué dimensiones pueden cambiar después del anodizado
El anodizado forma una película de óxido controlada sobre el aluminio. Parte crece hacia dentro y parte hacia fuera, por lo que los agujeros pueden reducirse, las ranuras estrecharse y las caras de ajuste variar ligeramente.
| Zona | Cambio típico | Sugerencia de control |
|---|---|---|
| Agujeros de precisión | El diámetro efectivo puede reducirse | Reservar sobremedida o inspeccionar después |
| Ranuras de posicionamiento | El ancho puede cerrarse | Calcular holgura según espesor de capa |
| Agujeros roscados | La rosca puede sentirse dura | Proteger o comprobar con calibres |
| Caras de sellado | La capa y rugosidad afectan el contacto | Enmascarar o definir condición superficial |
| Caras estéticas | Color, brillo y textura pueden variar | Aprobar muestra o grado estético |
| Bordes delgados | Más sensibles a golpes | Definir chaflanes y embalaje |
Qué debe quedar claro en el plano
| Elemento | Nota recomendada | Objetivo |
|---|---|---|
| Condición final | Dimensiones aplican después del anodizado | Evitar criterios de aceptación distintos |
| Espesor de capa | Indicar anodizado decorativo o duro | Permitir reserva de material |
| Zonas funcionales | Marcar agujeros, ranuras, datums y sellos | Usar tolerancias donde el montaje lo necesita |
| Zonas enmascaradas | Listar superficies que no deben recubrirse | Reducir retrabajos |
| Inspección final | Exigir dimensiones clave tras anodizado | Hacer trazable el estado final |
| Apariencia | Color, granallado y marcas visibles | Reducir disputas estéticas |
Ruta de proceso más estable

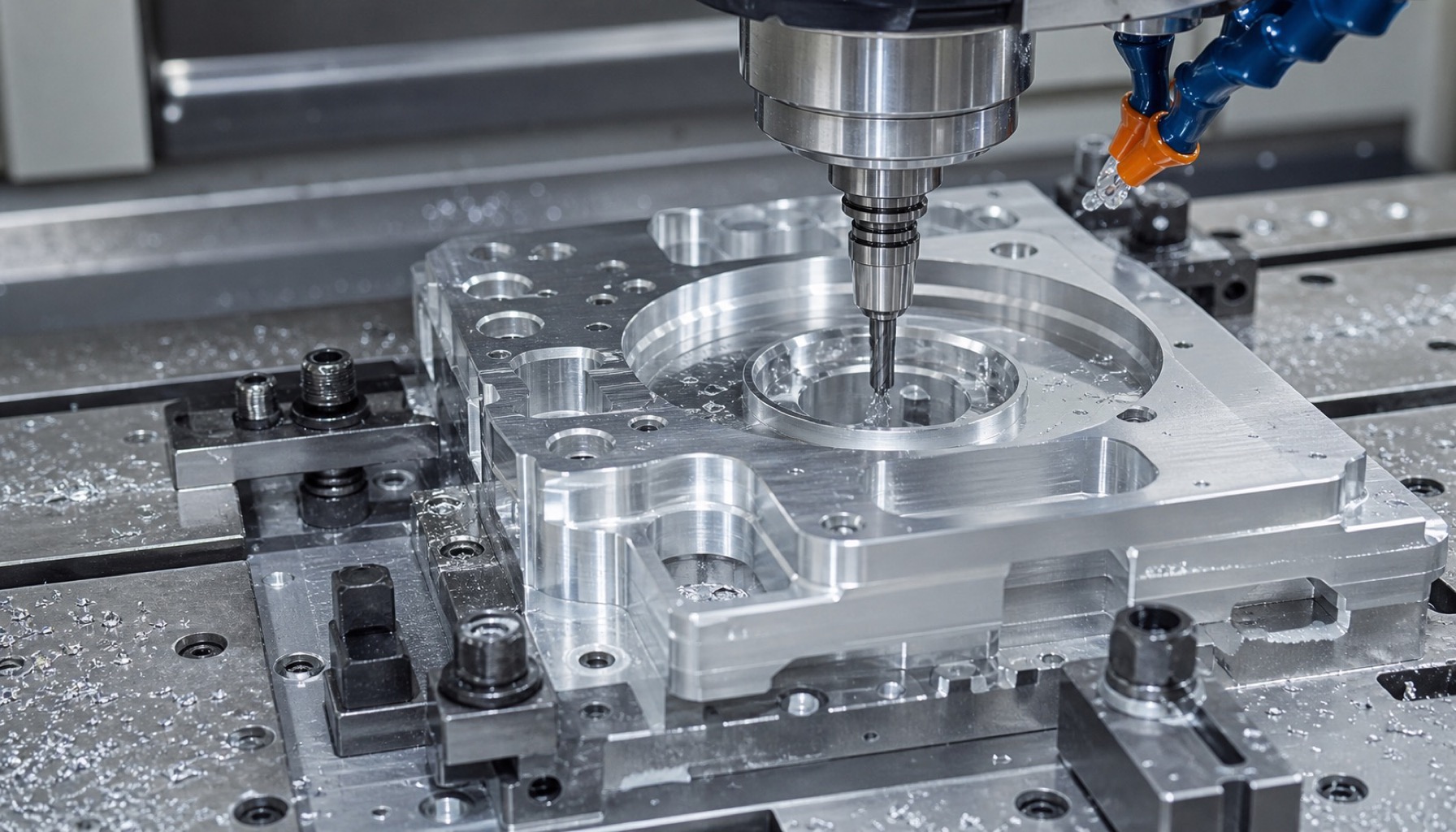

Una ruta estable separa superficies estéticas de zonas funcionales. El mecanizado pesado y la liberación de tensiones deben hacerse antes del acabado, mientras que agujeros y caras críticas se terminan pensando en la sobremedida del anodizado.
| Paso | Práctica recomendada | Control clave |
|---|---|---|
| Revisión DFM | Separar caras estéticas y características críticas | Evitar tolerancias cerradas innecesarias |
| Material | Confirmar Al6061, Al7075 u otra aleación | Reducir variación de color y mecanizado |
| Desbaste | Liberar tensiones y retirar material pesado | Proteger la geometría final |
| Acabado | Mecanizar agujeros, ranuras y caras con sobremedida | Preparar la dimensión anodizada |
| Enmascarado | Proteger zonas de sellado, conductoras o precisas | Mantener superficies funcionales |
| Inspección final | Medir dimensiones clave después del anodizado | Confirmar condición entregada |
Dónde aparecen más problemas
| Escenario | Síntoma | Control recomendado |
|---|---|---|
| Agujeros H7 | Pasadores o casquillos quedan duros | Reservar sobremedida e inspeccionar después |
| Ranuras deslizantes | El elemento de montaje no se mueve suave | Calcular ancho según capa y holgura |
| Roscas | Los tornillos entran con resistencia | Proteger roscas, limpiar y comprobar |
| Piezas negras estéticas | Diferencia de color o marcas de colgado | Aprobar muestras y zonas visibles |
| Ranuras de junta tórica | Cambia la compresión | Enmascarar o definir rugosidad y dimensión final |
Cómo suele manejar OEMach estas piezas

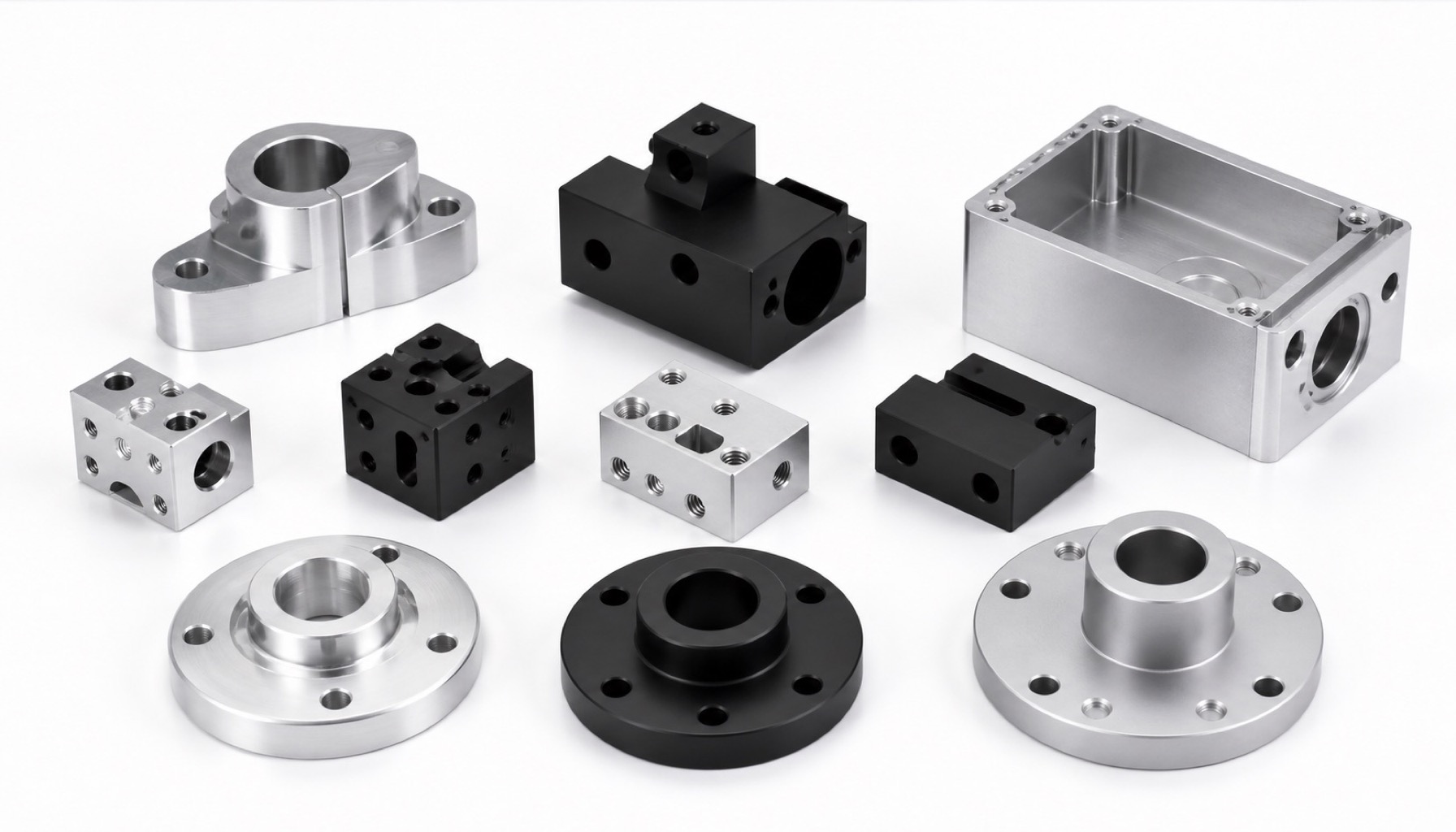

En soportes, carcasas y piezas de precisión de aluminio para robots o instrumentos, OEMach suele clasificar agujeros de posicionamiento, ranuras de sellado y caras de ajuste como características críticas. Las superficies externas normales se gestionan como zonas estéticas.

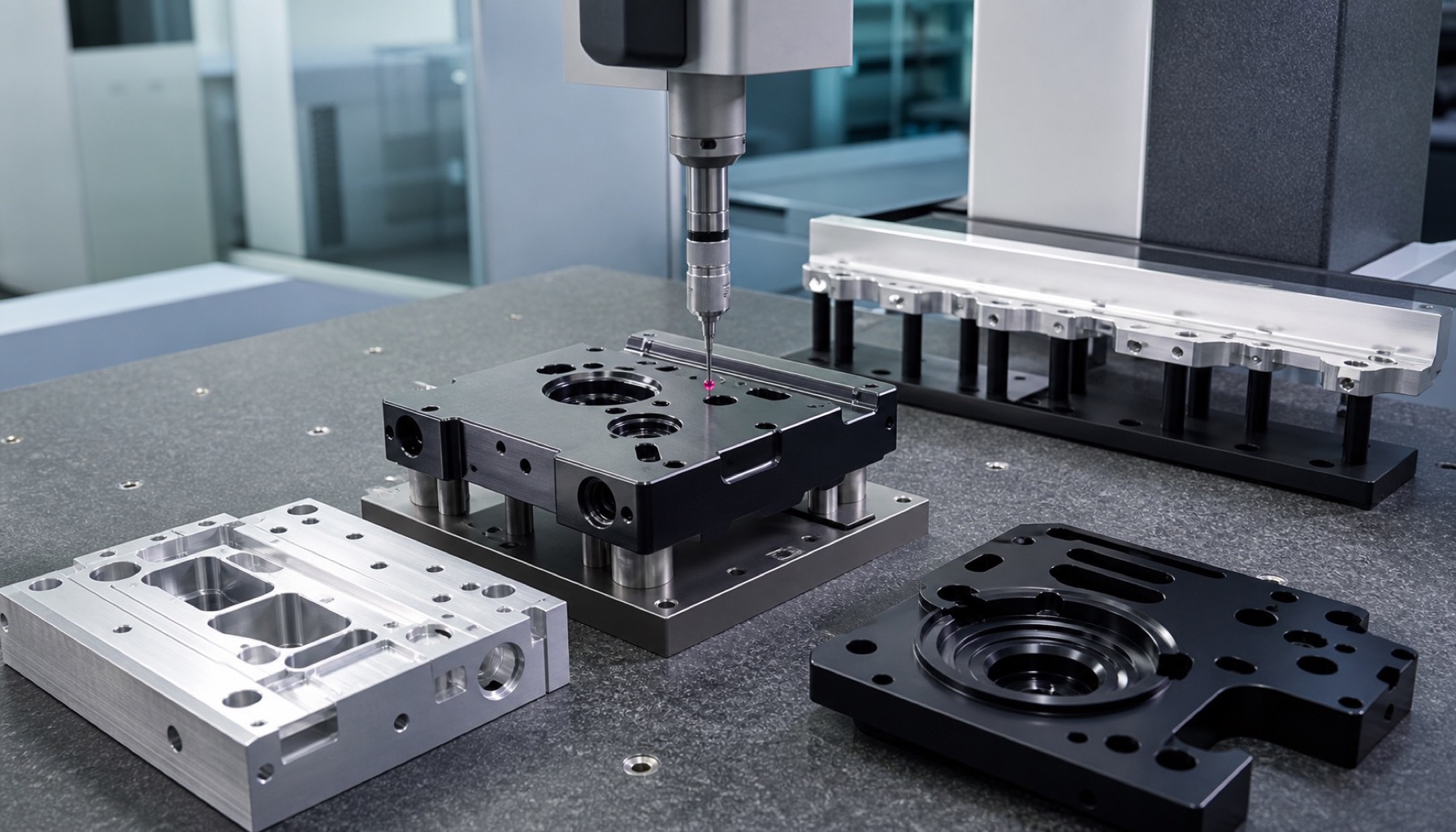

El proceso puede usar mordazas blandas, acabado por etapas y enmascarado local antes del anodizado. Después del tratamiento, los agujeros, ranuras y planitudes clave se verifican otra vez en condición final.
Esta planificación temprana reduce retrabajos en prototipos y lotes pequeños donde la pieza debe verse bien y también montar correctamente.
Preguntas de compra antes de pedir
| Pregunta | Por qué importa |
|---|---|
| Las dimensiones se aceptan antes o después del anodizado? | Define la condición real de entrega |
| Los agujeros críticos tendrán sobremedida? | Evita ajustes demasiado duros |
| Qué caras se enmascaran? | Protege zonas de sellado, conductoras y precisas |
| Puede inspeccionar después del tratamiento? | Hace trazable el estado final |
| Puede confirmar color y tamaño con primer artículo? | Reduce disputas de lote |
| Cómo se controla el proveedor de acabado? | Comprueba coordinación entre mecanizado y superficie |
FAQ
Los agujeros anodizados siempre se reducen?
En la mayoría de casos la capa crece sobre la pared y reduce el diámetro efectivo. El cambio depende de espesor, tamaño de agujero, pretratamiento y proceso.
Conviene inspeccionar antes o después?
En piezas de montaje de precisión, las dimensiones clave suelen aceptarse en condición final anodizada. Plano, oferta e informe deben indicarlo.
Por qué el anodizado duro afecta más?
El anodizado duro suele tener capa más gruesa, por eso agujeros, ranuras y caras de ajuste cambian más si no hay sobremedida, enmascarado o verificación posterior.
Qué zonas se enmascaran a menudo?
Caras de sellado, caras conductoras, agujeros de ajuste, ranuras de posicionamiento y algunas roscas suelen necesitar enmascarado o protección.
OEMach puede controlar dimensión tras anodizado?
Sí. OEMach puede coordinar sobremedida CNC, revisión de enmascarado, anodizado e inspección posterior para piezas de aluminio de bajo volumen.
Resumen
El anodizado no debe tratarse como un detalle posterior. Condición final, espesor, enmascarado e inspección deben definirse desde el inicio, sobre todo en agujeros, ranuras, sellos y roscas. Un proveedor que coordina mecanizado, acabado e inspección reduce retrabajos y hace más predecible la entrega del prototipo.
