Endoskopteile verbinden kleine Größe mit Funktionspräzision
Endoskop- und Laparoskop-Baugruppen enthalten dünne Rohre, Linsengehäuse, Lichtleiterhülsen, Gewinderinge und Dichtschnittstellen auf engem Raum. Diese Teile müssen optische Ausrichtung, Dichtung, Drehmomentübertragung und wiederholte Montage unterstützen. Der Lieferant braucht mehr als ein 3D-Modell. Die RFQ sollte erklären, welche Bohrungen Linsen ausrichten, welche Flächen dichten, welche Rohre Rundheit brauchen und welche Kanten Kabel, Dichtungen oder Bediener berühren.
Edelstahl ist üblich, aber die Güte zählt
Viele Endoskop-Komponenten nutzen Edelstahl wegen Festigkeit, Korrosionsbeständigkeit und polierbarer Oberfläche. Je nach Projekt werden 304, 316 oder andere Güten gefordert. Titan, Aluminium oder technische Kunststoffe können für Halter, Prototypenvorrichtungen oder nicht benetzte Teile eingesetzt werden. Zeugnisse, Reinigung und Oberflächenanforderungen sollten vor dem Angebot definiert werden.
Dünnwandrohre brauchen Rundheits- und Bohrungskontrolle

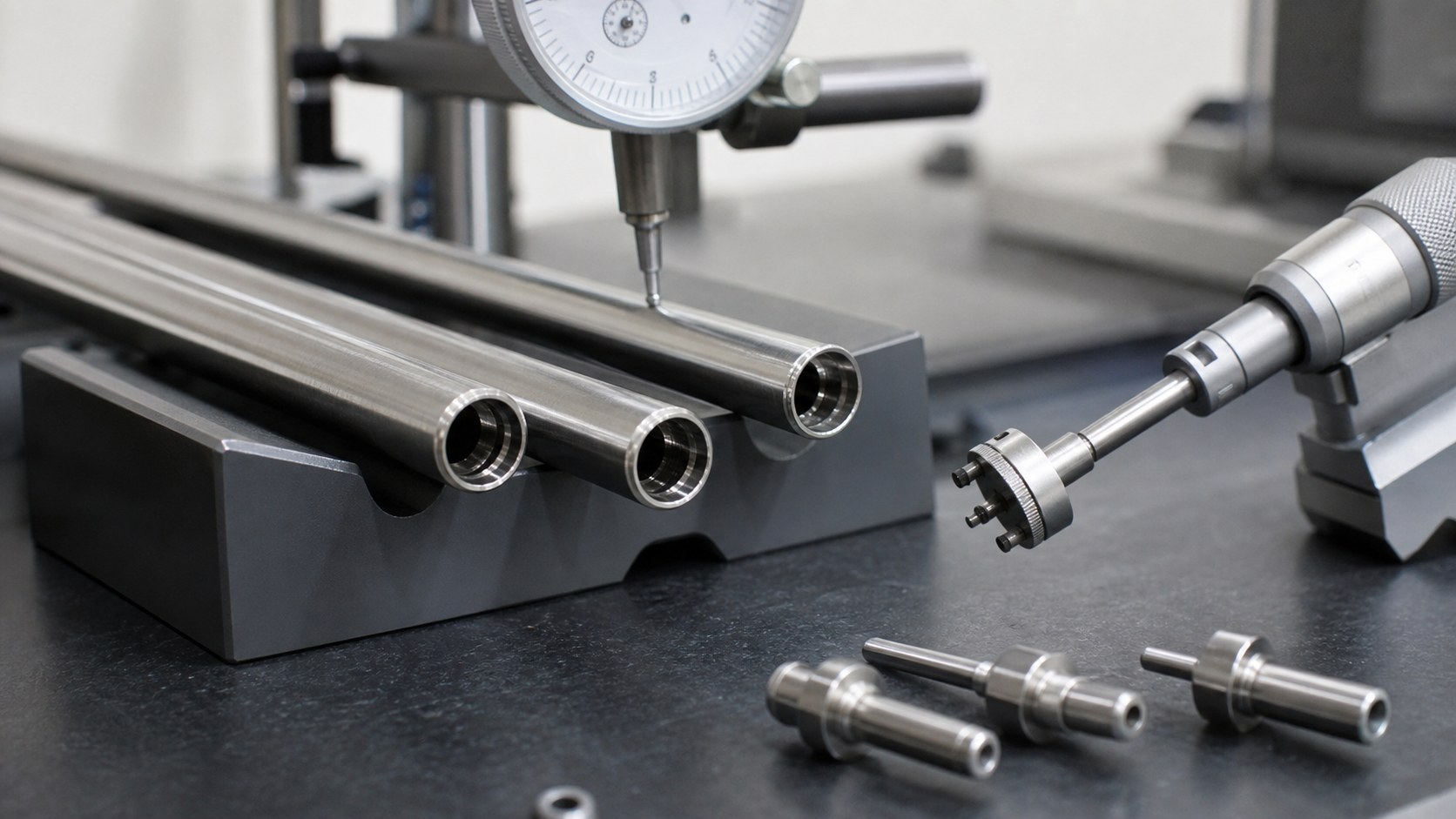

Lange Edelstahlrohre und Hülsen können sich beim Schneiden, Spannen, Drehen oder Polieren verformen. Rundheit, Konzentrizität, Geradheit und Innenbohrungsfinish können wichtiger sein als eine allgemeine Außendurchmessertoleranz. Zeichnungen sollten kritische Rohrenden, Passdurchmesser, Innenfreiraum und zulässigen Rundlauf markieren. Weiche Backen, Dorne, Abstützungen und V-Block-Prüfung helfen gegen Verzug.
Linsengehäuse benötigen Datums und saubere Nuten
Optische Gehäuse enthalten kleine Bohrungen, feine Gewinde, O-Ring-Nuten und Schultern für Linsenabstand. Werkzeugspuren, Schichtdicke oder Grate können Dichtung und Ausrichtung beeinflussen. Zeichnungen sollten Linsenbohrung, Schulterlage, Nutgeometrie, Gewindepassung und saubere Flächen definieren. Schwarze Beschichtung, Passivierung oder Politur müssen früh mit Maskierung besprochen werden.
Gratkontrolle schützt Optik, Dichtungen und Montage

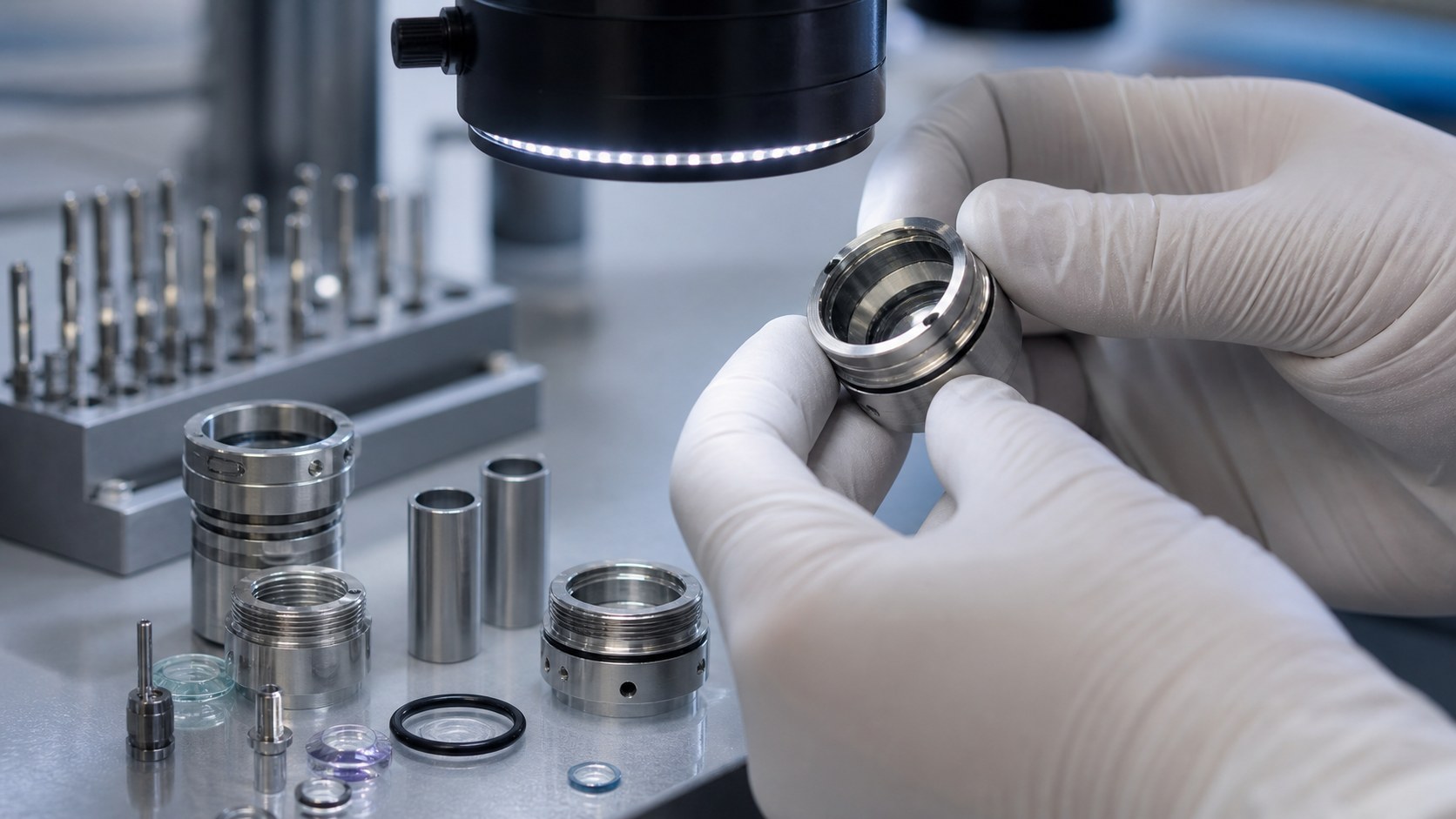

Kleine Grate an Schlitzen, Querbohrungen, Gewinden und Rohrenden können Linsen zerkratzen, O-Ringe schneiden oder Partikel freisetzen. Die Zeichnung sollte keine losen Grate, sichere Kantenbrüche und Prüfung optischer oder dichtender Öffnungen nennen. Innere Grate sind besonders kritisch, weil sie schwer sichtbar sind. Mikroskop, Boroskop und kontrollierte Reinigung können nötig sein.
Prüfung sollte Optik und Dichtung folgen
Ein praktischer Prüfbericht deckt leistungsrelevante Merkmale ab: Linsenbohrung, Schulterhöhe, Rohr-Rundheit, Konzentrizität, Nutmaße, Dichtebenheit, Gewindequalität und Datums. KMG, Innenmessgeräte, Stiftlehren, optischer Komparator und Mikroskopfotos können kombiniert werden. Das liefert Engineering-Teams nützliche Nachweise.
Saubere Verpackung hält kleine Präzisionsteile geordnet

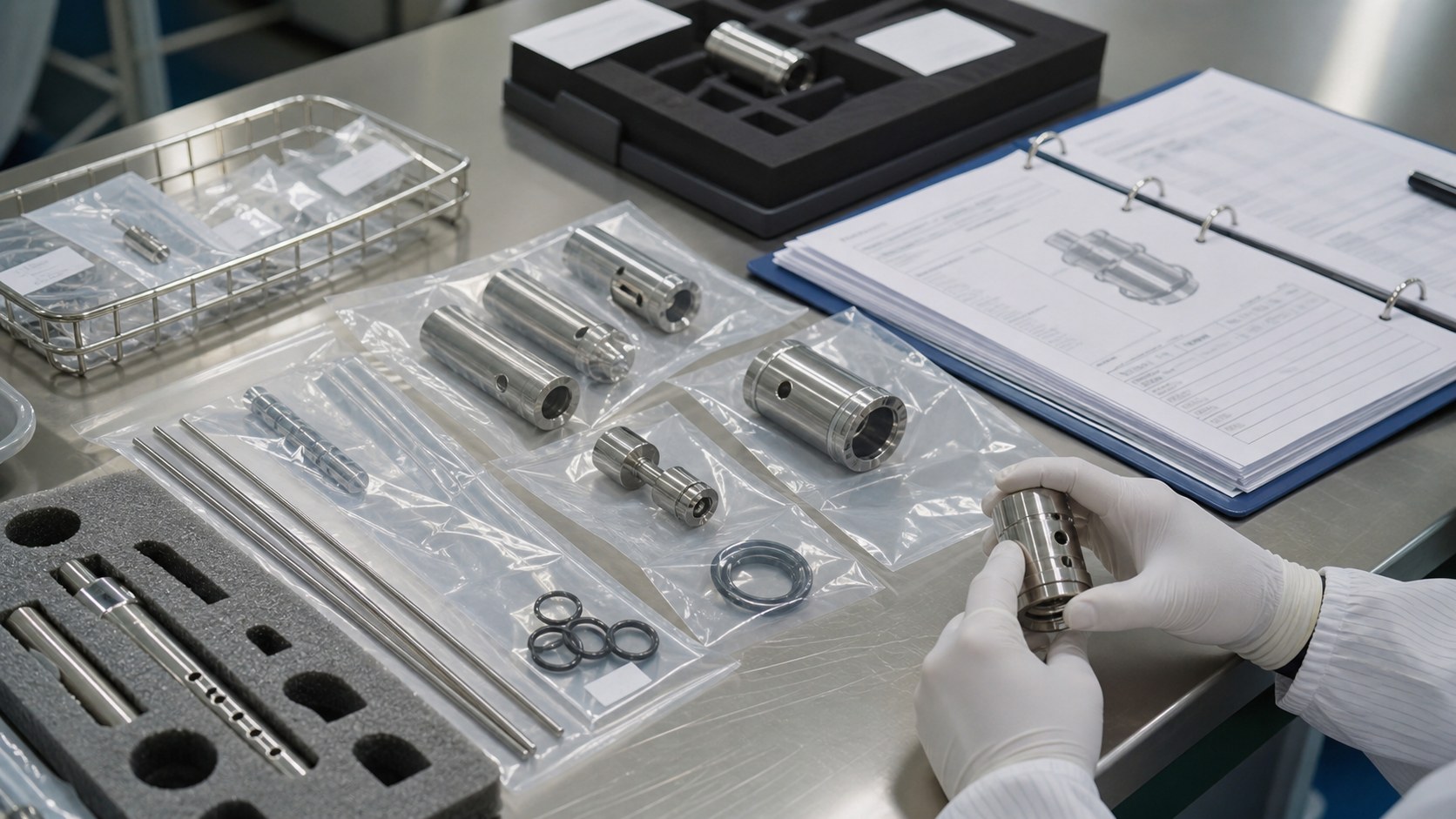

Endoskop-Komponenten sind klein, glänzend und revisionsähnlich. Einzelbeutel, Schaumtrays, verschlossene Rohrenden, getrennte O-Ringe und Revisionsetiketten verhindern Kratzer und Verwechslungen. Wenn Linsen, Dichtungen oder Schrauben mitgeliefert werden, sollten sie separat markiert sein. Verpackungs- und Prüfaufzeichnungen erleichtern den Pilotaufbau.
FAQ: CNC-Bearbeitung von Endoskop-Komponenten
Welche Dateien braucht ein Angebot für Endoskopteile?
STEP- oder STP-Dateien, 2D-Zeichnungen, Werkstoff, Menge, Rundheit oder Bohrungsanforderungen, Dichtnuten, Gewinde, Finish, Prüfberichte und Verpackung.
Welche Werkstoffe sind üblich?
Edelstahl 304 oder 316 ist für Rohre, Hülsen und Gehäuse üblich. Titan, Aluminium und technische Kunststoffe können für Halter, Vorrichtungen oder nicht benetzte Teile genutzt werden.
Wie bleibt ein dünnes Edelstahlrohr rund?
Durch weiche Backen, Dorne, stabile Abstützung, ausgewogene Bearbeitung, vorsichtige Schnittwerte und V-Block- oder Innenmessprüfung.
Wie werden Linsengehäuse und O-Ring-Nuten angegeben?
Definieren Sie Linsenbohrung, Schulterhöhe, Gewindepassung, Nutbreite, Tiefe, Radius, Oberfläche, Dichtflächen und Beschichtung oder Maskierung.
Können innere Grate geprüft werden?
Ja. Mikroskop, Boroskop, Stiftlehren, Spülen und kontrollierte Reinigung können je nach Größe und Zugang eingesetzt werden.
Welche Dokumente können geliefert werden?
Maßberichte, KMG-Daten, Materialzeugnisse, Passivierungs- oder Beschichtungszertifikate, Prüffotos, Reinigungsnotizen, Verpackungsnachweise und Los- oder Revisionsetiketten.
